[STM32F103C8T6]ADC转换

已于 2023-04-16 12:32:28 修改
阅读量6.3k 收藏 27
点赞数 5
文章标签： stm32 单片机 嵌入式硬件
于 2023-04-16 12:14:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_63303786/article/details/130180243
版权
本文详细介绍了STM32F103C8T6单片机中ADC转换的过程，包括ADC的分辨率、通道类型、转换顺序、触发方式和转换模式。通过实例演示了如何配置ADC读取烟雾报警器的模拟输出值，并使用HAL库进行阻塞式转换，最后通过串口打印转换结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

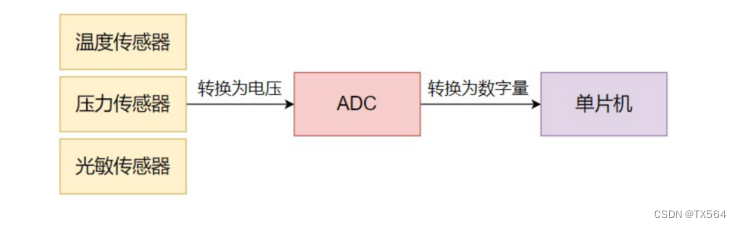

什么是ADC转换？

ADC转换的全称是：Analog-to-Digital Converter，指模拟/数字转换器

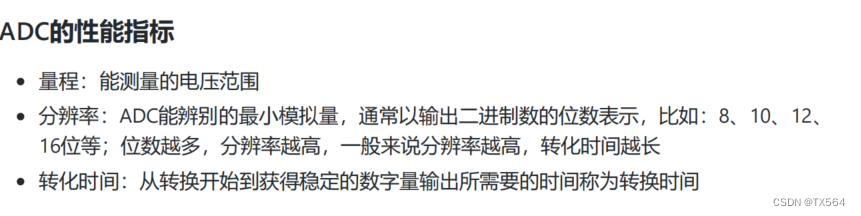

ADC的性能指标：

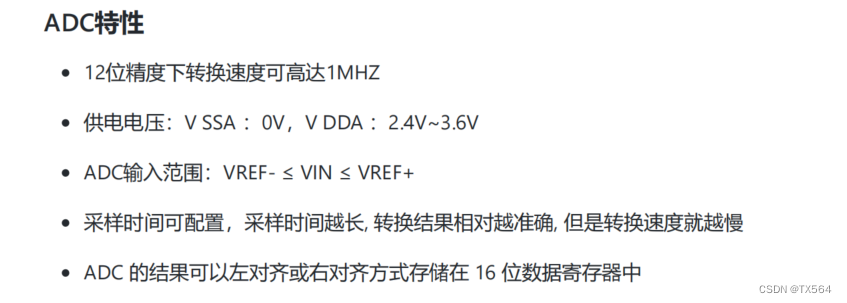

ADC分辨率：

SSA与VREF-一起接到地，DDA与VREF+接到3.3v，所以ADC转换的范围是0---3.3v

所以最后的ADC转换值应该是我们的测量值*分辨率

分辨率 = 3.3v/2^12 = (3.3/4096)   12位的转换器所以是2的12次方为最小刻度

ADC通道：
