用74LS165实现串口扩展并行输入口

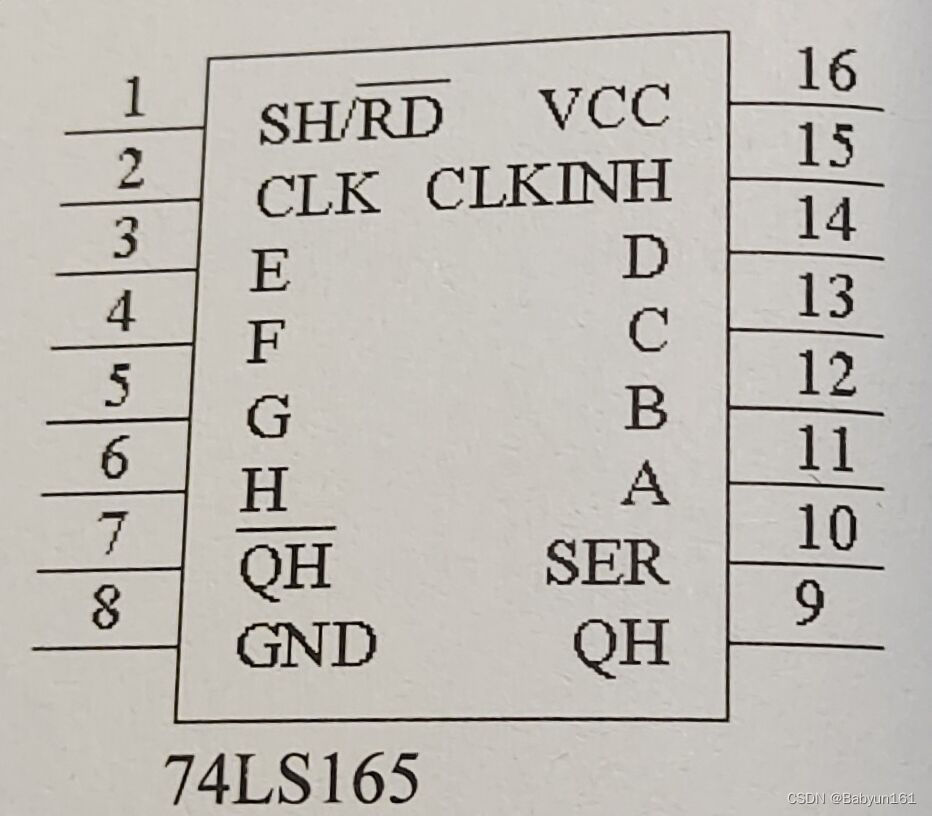

1、74LS165各个端口功能

SH/RD'：移位/装载数据，当为高电平时，在时钟信号下进行移位，当为低电平时，将并行输入口的数据送到寄存器中
CLK：时钟输入
A～H：并行输入口

QH、QH'：串行输出口
GND：接地端
SER:串行输入口，通过它可以将多个74LS165连接起来，也可以和其他串行口连接，在时序配合的情况下，将数据加入送出的串行数据中
CLKINH:时钟抑制
VCC：电源

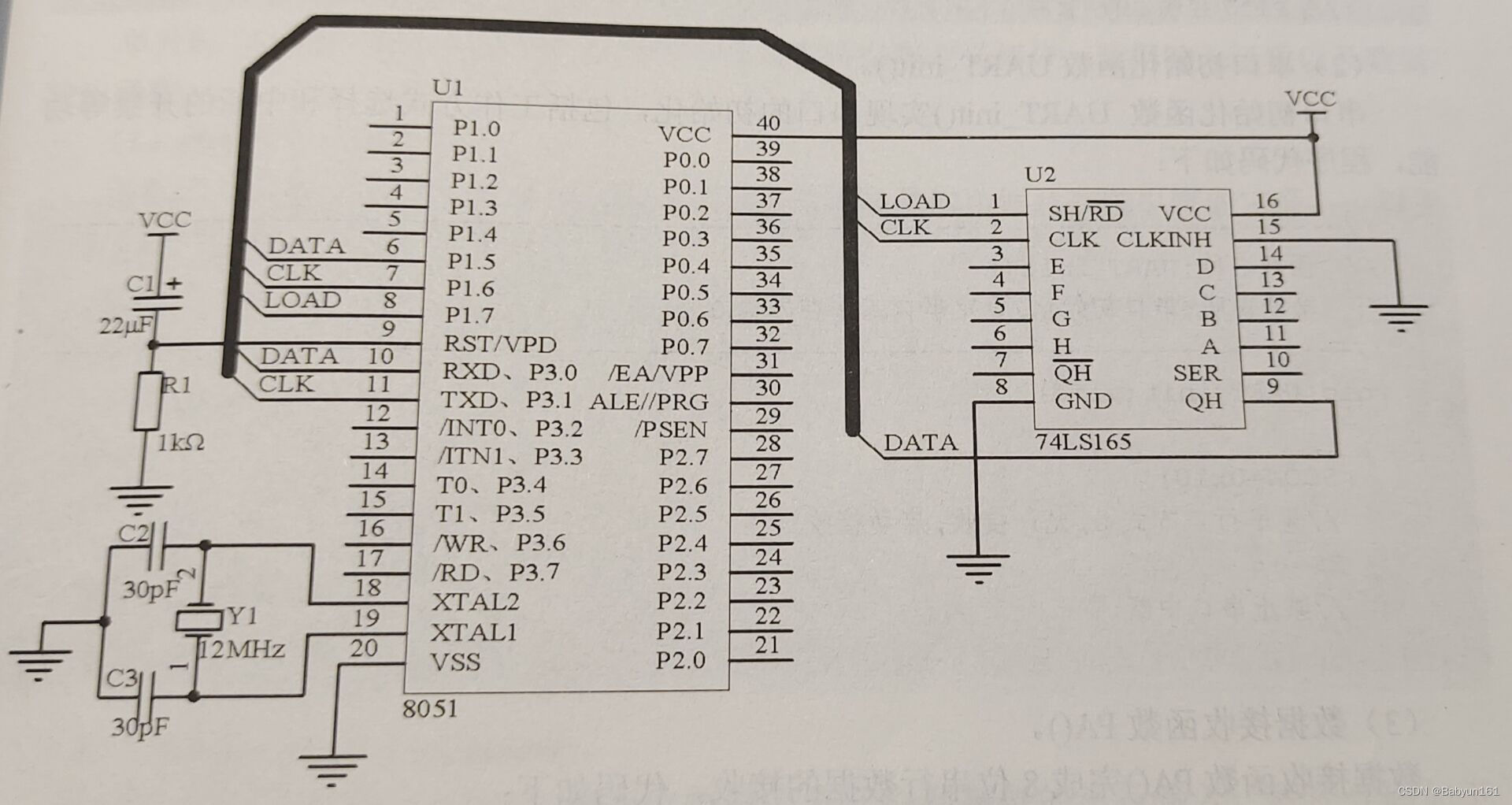

  2、  下图8051单片机与74LS165的接口电路。8051单片机的串口工作于模式0,为同步移位寄存器输入/输出方式，收/发的数据为8位，低位在前，无起始位、奇偶校验位和停止位。串行数据从RXD(P3.0)输入，移位时钟由TXD(P3.1)输出。端口线 P1.7用于控制74LS165的工作状态。当P1.7输出低电平时，74LS165将并行数据置入寄存器中；当
P1.7输出高电平时，74LS165工作在时钟控制下的串行移位状态，数据通过RXD(P3.0)移入8051单片机。




用串口驱动74LS165

74LS165实现串口扩展并行输入口

示例代码

 利用单片机串口实现输入移位寄存器，只需用软件置REN=1(同时RI=0)，即开始接
收。数据字节在移位时钟脉冲的配合下，从低位至高位一位一位地接收下来并装入SBUF中，
在启动接收过程(即写SCON，清RI位)开始后的第8个机器周期RI被置位。这一数据帧
接收完毕，可进行下一帧的接收。

#include <STC89C5xRC.H>

sbit LOAD=P1^7;                 //控制引脚SH/RD’
void UART_init();
unsigned char PA(void);

void mian()
{
	UART_init();
	while(1)
	{
	}

}
//串口初始化
void UART_init()
{
	SCON=0x10;
	//设置串行口为方式0，允许接收和
	ES=1;//打开串口中断
	RI=0;
}
//数据接收函数PA()
unsigned char PA(void)
{
	unsigned char PA_deta;
	LOAD=0;//低电平 74LS165将并行数据装入寄存器
	LOAD=1;//高电平 74LS165在时钟信号下进行移位
	UART_init();
	//74LS165工作在时钟控制下的串行移位状态
	while(RI==0);
	RI=0;
	PA_deta=SBUF;
	return PA_deta;
}

2、用I/O口驱动74LS165

   单片机的串口工作在模式0，只是作为同步移位寄存器。如果能够直接用I/O模拟移位
寄存器的时序，同样能驱动74LS165，实现并行数据的输入。如图2-2所示，P1.5被用于串
行数据输入，P1.6用于移位时钟输出，P1.7用来控制74LS165的工作状态。

示例代码

#include <STC89C5xRC.H>

sbit a7=ACC^7;
sbit CLK=P1^6;//模拟时钟串口
sbit DETA=P1^5;//模拟串口数据
sbit LD=P1^7;//控制引脚

unsigned char PAs(void);
unsigned char in_simuseri(void);

void main()
{
	while(1)
	{
	}
}

//数据输入函数
//输出参数deta_buf
//8位同位移位寄存器 将DETA串行输入的数据按从低位到高位保存到 deta_buf
unsigned char in_simuseri(void)
{
	unsigned char i;
	unsigned char deta_buf;
	i=8;
	do
	{
		ACC=ACC>>1;
		if(CLK==0)
			a7=DETA;
		if(CLK==1);
	}
	while(--i!=0);
	CLK=0;
	deta_buf=ACC;
	return(deta_buf);
}
//数据输出函数
//输出参数PAs_buf,返回并行输入74LS165的数据
//直接调用即可读取并行输入74LS165的数据
unsigned char PAs(void)
{
	unsigned char PAs_buf;
	LD=0;
	LD=1;
	PAs_buf=in_simuseri();
	return(PAs_buf);
}
