HT66F2390与SGP30学习笔记

SGP30传感器

基本电器特性

SGP30	value
工作电压	1.62v-1.92v
TVOC测量范围	0ppb-60000ppb
CO2测量范围	400ppm-60000ppm
采样率	1HZ
通信协议	IIC

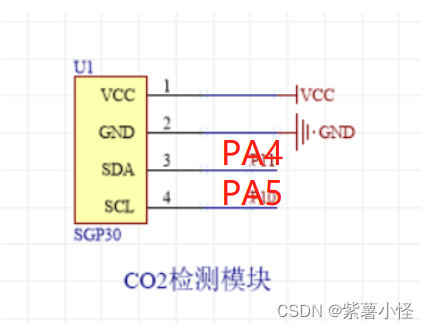

引脚图

SGP30读取数据

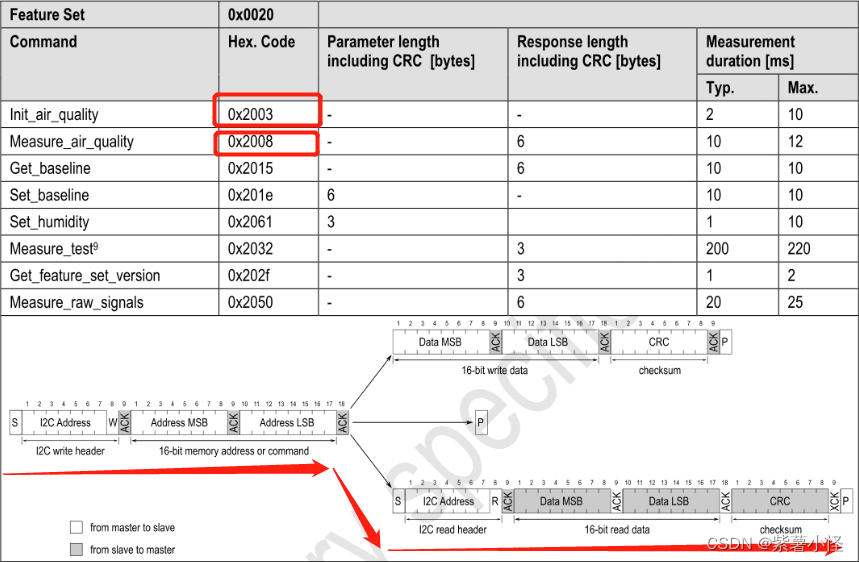

SGP30的命令都是双字节的，先发高位，有如下命令：

SGP30初始化命令：0x2003
获取空气质量值命令：0x2008

SGP30获取的数据格式为：2位CO2数据+1位CO2的CRC校验+2位TVOC数据+1位TVOC的CRC校验。
模块上电需要15s左右初始化，在初始化阶段读取的CO2浓度为400ppm，TVOC为0ppd且恒定不变。因此上电后一直读，直到TVOC不为0并且CO2不为400，SGP30模块才初始化完成。

IIC协议

IIC通信时序

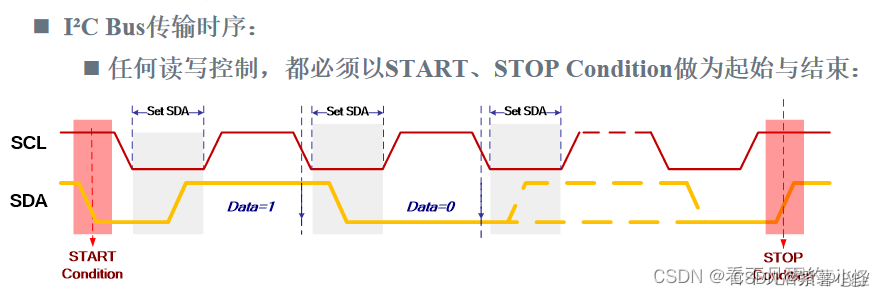

START条件：当SCL=1时，SDA由1变成0
STOP条件：当SCL=1时，SDA由0变成1
数据传输只能在SCL=1时进行。

#include<HT66F2390.h>
#define SCL _pf5
#define SDA _pf4
#define SCLC _pfc5
#define SDAC _pfc4

void I2C_START(void)
{	SCL=0; SDA=1;								//設定 SCL=0, SDA=1
	SCLC=0; SDAC=0; 					   		//SCL/SDA為輸出模式
	SCL=1; pause();								//SCL=1, SDA=1
	SDA=0;										//SDA=0
	SCL=0;								      	//SCL=0
}

void I2C_STOP(void)
{	SCL=0; SDA=0;								//設定 SCL=0, SDA=0
	SDAC=0;								   		//SDA 為輸出模式
	SCL=1;								      	//SCL=1
	SDA=1;								    	//SDA=1
	SCL=0; 										//SCL=0
}

void CheckACK(void)
{	SDAC=1;							     		//SDA 為輸入模式
	SCL=1; 							     		//設定 SCL=1
	while(SDA);									//等待 ACK(Low)
	SCL=0;					   					//設定 SCL=0
}

void WriteByte(u8 I2CData)
{	u8 temp=0b10000000;
	SDAC=0;										//SDA為輸出模式
	while(temp!=0)								//傳送8個位元
	{	SDA=(I2CData & temp)?1:0; pause();		//設定 SDA 準位
		SCL=1; pause(); SCL=0;    				//產生 SCL Clock
		temp>>=1;								//下一位元
	}
}

u8 ReadByte(void)
{	u8 I2CData=0, temp=0b10000000;
	SDAC=1;							 			//設定 SDA 為輸入模式
	while(temp!=0)								//接收8個位元
	{	SCL=1; pause();							//設定 SCL=1
		if(SDA) I2CData|=temp;					//接收位元值
		SCL=0;									//設定 SCL=0
		temp>>=1;								//下一位元
	}
	return I2CData;
}

void I2C_ACK(void)                              //应答函数
{
    SDAC=1;                                     //设定SDA为输入模式
    SCL=0;                                      //设定SCL=0
    delayus(2);
    SDA=0;
    delayus(2)
    SCL=1;                                      //设定SCL=1
    delayus(5);
    SCL=0;                                      //设定SCL=0
 }
void I2C_NACK(void)                             //非应答函数
{
    SDAC=1;
    SCL=0;
    delayus(2);
    SDA=1;
    delayus(2);
    SCL=1;
    delayus(5);
    SCL=0;
}

void Delayms(u16 del)
{	u16 i;										//@fSYS=8MH,延遲del*1ms
	for(i=0;i<del;i++) GCC_DELAY(2000);			//Delay 1ms @ 8MHz
}

//时钟频率：8Mhz
//机器周期：2个时钟周期
//指令周期：6个机器周期 = 12个时钟周期

void delay(int count)
{
	int i;
	for(i=1;i<=count;i++)
	;
}
//延时 = (1/8M)*12*50*2(计数)  =  0.000075 s= 75us

SGP30实现

代码部分

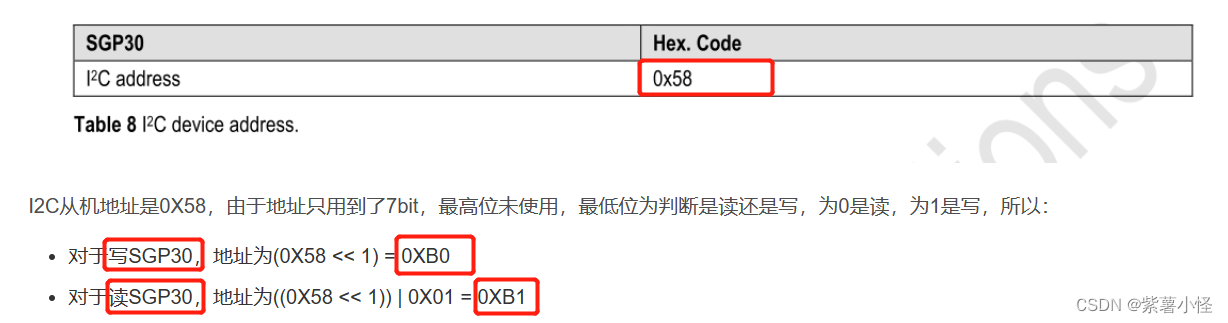

#SGP30_SlaveAddress 0xB0
void SGP30_Write_Data(uchar address,uchar dat)//向SGP30的地址address中写入一个字节的数据
{

   I2C_START();

   WriteByte(SGP30_SlaveAddress);

   WriteByte(address);

   WriteByte(dat);

   I2C_STOP();

}

ulong SGP30_Read_Data()//从SGP30的地址address中读取一个字节的数据

{

   ulong dat;

   SGP30_IIC_Start();

   WriteByte(SGP30_SlaveAddress + 1);

   dat =ReadByte();               //CO2高位数据

   dat <<= 8;

   dat += ReadByte();              //CO2低位数据

   dat <<= 8;

   dat +=ReadByte();              //TVOC高位数据

   dat <<= 8;

   dat +=ReadByte();              //TVOC低位数据

  I2C_STOP();

   return(dat);

}

void SGP30_Init(void)//SGP30初始化函数

{

   SGP30_Write_Data(0x20,0x03);

}

void SGP30_Get_Co2_Tvoc_Value(uint *co2_value, uint *tvoc_value)//SGP30获取CO2和TVOC值函数

{

   ulong sgp30_value;

   SGP30_Write_Data(0x20,0x08);

   sgp30_value = SGP30_Read_Data();

   *co2_value = (sgp30_value & 0xffff0000) >> 16;

   *tvoc_value = sgp30_value & 0x0000ffff;

}

流程图
