Comsol事件控制线圈加热冷却（涡流热成像）

1. 简介

在涡流加热过程中，通常需要关注的不仅是加热过程，还有加热物体的冷却过程。这非常重要。[1]中用试验方法说明了对于缺陷的深度的定量分析，加热与冷却过程的频域图（幅度与相位）十分重要。

2. 建模流程

1）在几何中，先构建加热板，其次在几何中创建1/4圆，然后旋转为圆柱（为线圈模型）。画出球体，设置层，在定义中添加无限元域，无限元域选择设置的层。

2）赋予材料，圆柱为铜，加热板为铁。这些材料均可以在内置材料库中找到。

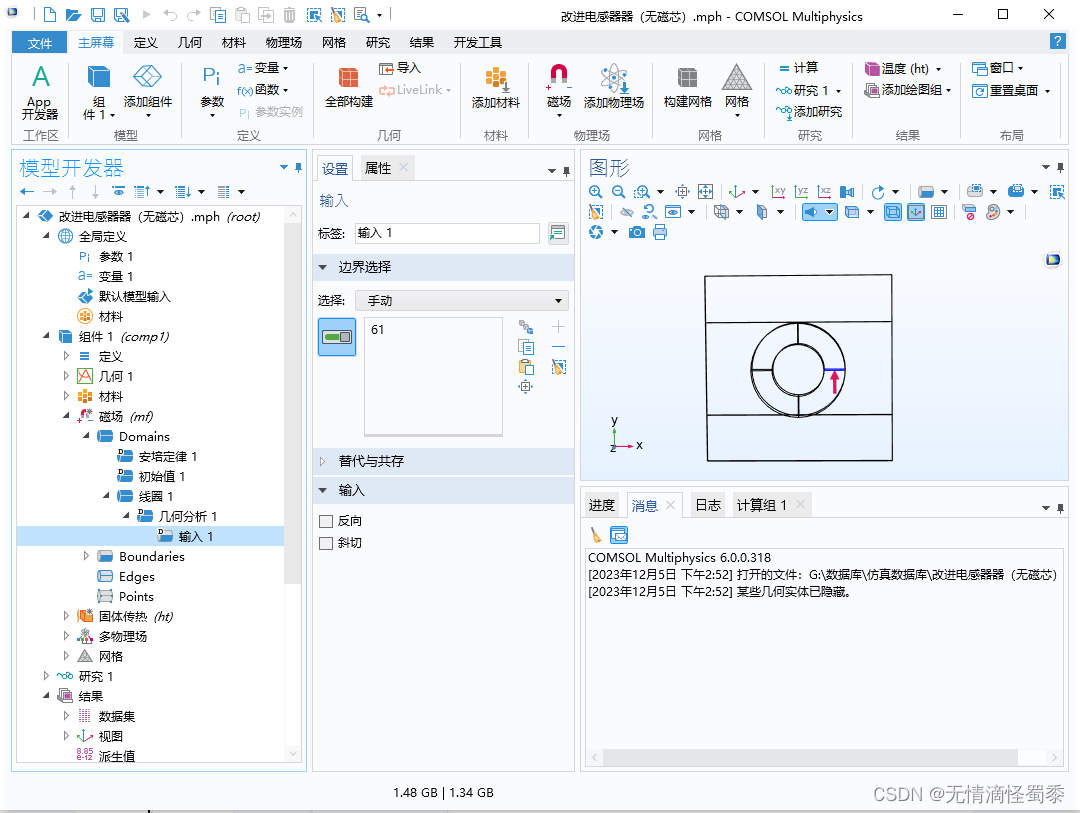

3）磁场，Domains中创建线圈，选择圆柱，导线模型为均匀多扎，线圈类型为数值，线圈激励为电流，线圈电流值为10[A]*ONOFF,匝数为400，电导率为6e7[S/m]，截面积为1e-6[m^2]，继续添加几何分析，线圈长度倍增因子与线圈面积倍增因子均为1， 在输入中选择圆柱中的内切面。

4）添加物理场固体传热，选择加热板。添加热通量，选择加热板，类型为对流热通量，传热系数为15W/(m2.k)。添加表面对环境辐射，表面发射率为0.9.

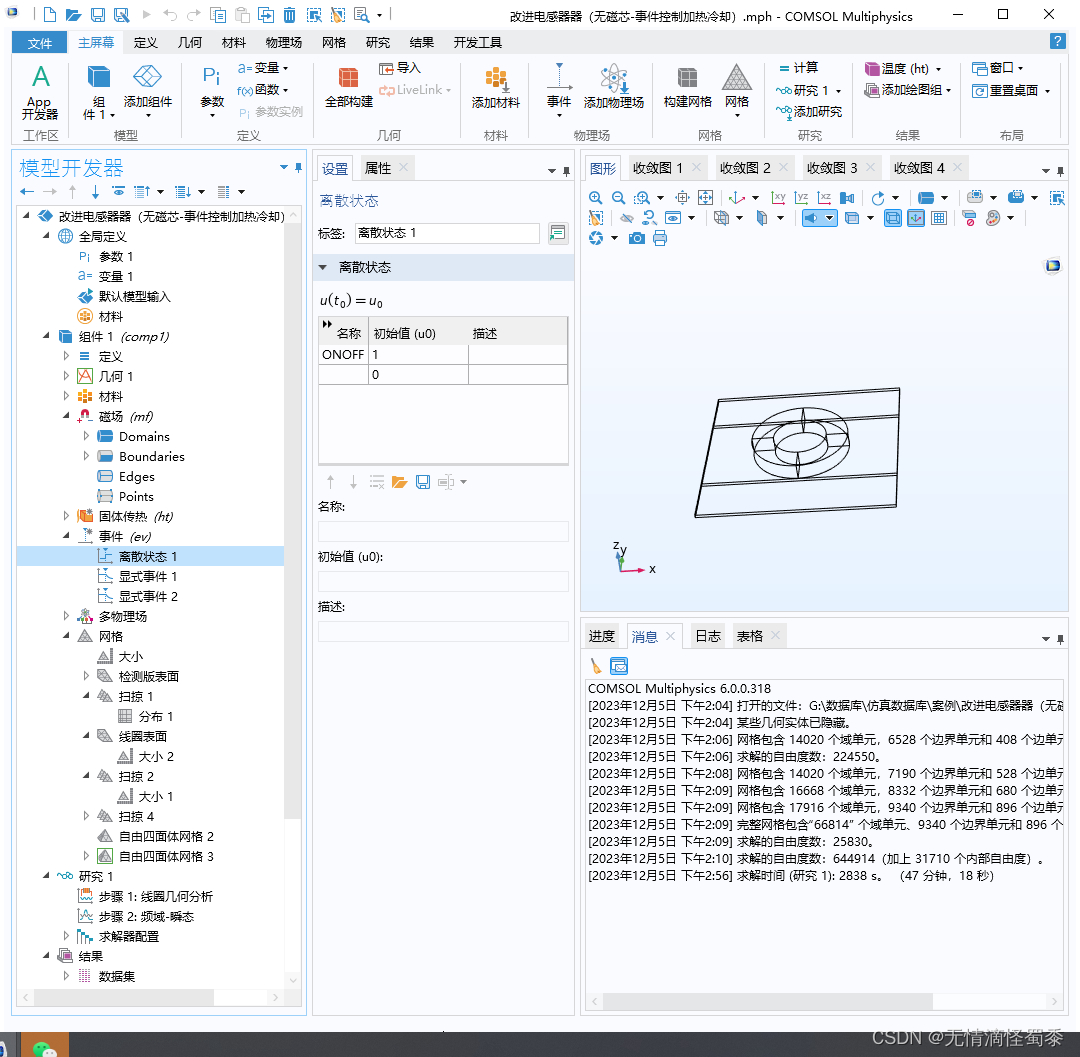

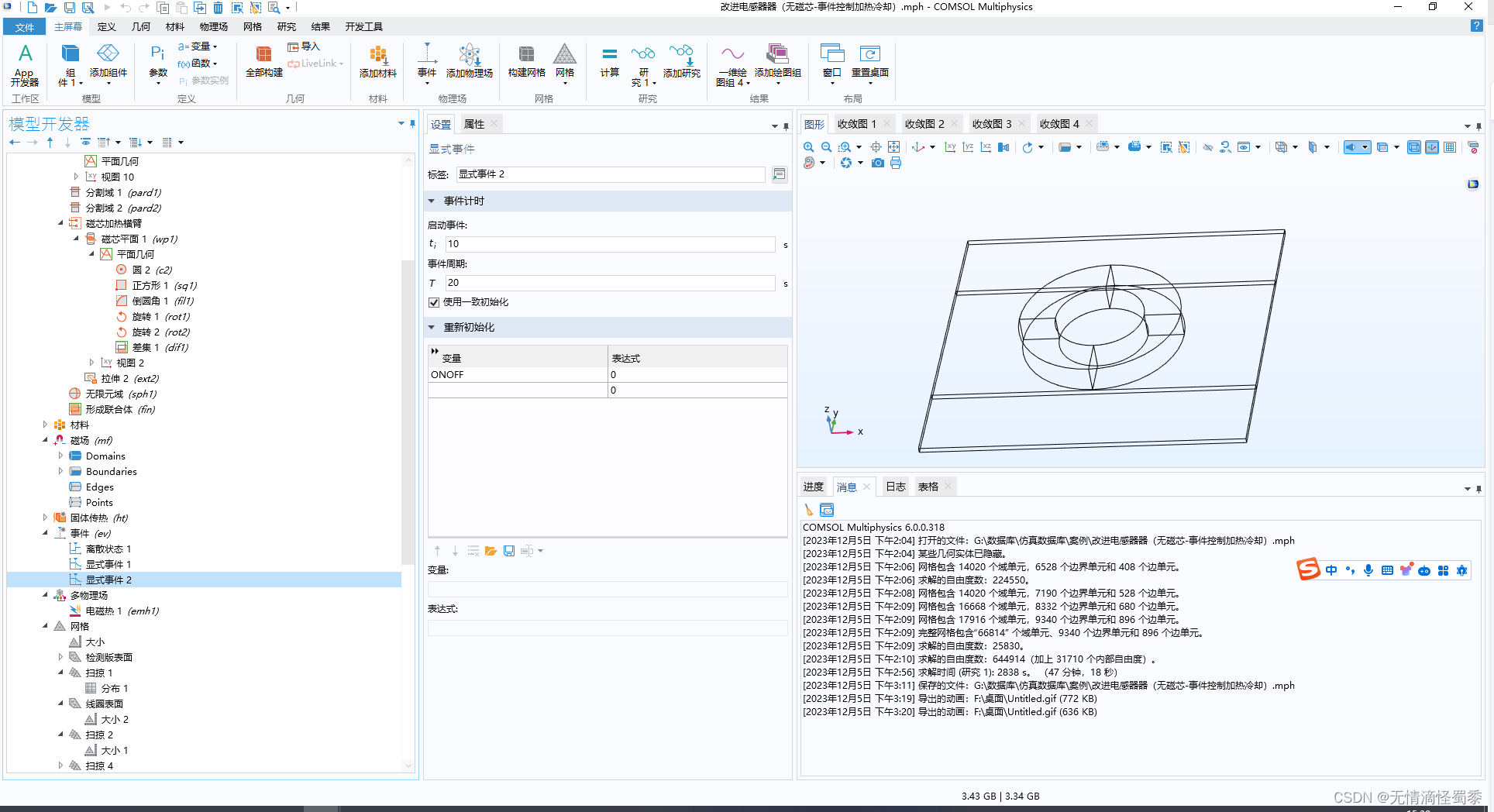

5）添加事件（在物理场数学里面），添加离散状态添加变量，名称为ONOFF，初始值为1,0。显示事件1中启动时间为0，周期时间为20s，勾选一致初始化。添加变量，名称为ONOFF，初始值为1,0。显示事件2中启动时间为10s，周期时间为20s，勾选一致初始化。添加变量，名称为ONOFF，初始值为0,1。【这样设置表示0-10s加热，10s-20s冷却（自然对流）】

5）多物理场电磁热

6）划分网格（建议先构建面网格，再进行扫略）

7）添加研究，添加线圈几何分析，添加频域-瞬态，将输出时间步修改为range(0,0.1,20)，频率10[kHz]。

8）计算

......实验室电脑计算较慢，大概用了40min

3. 结果

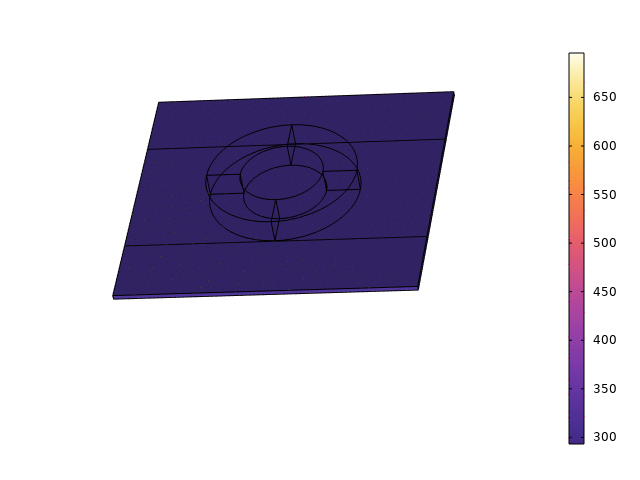

1. 温度变化gif：

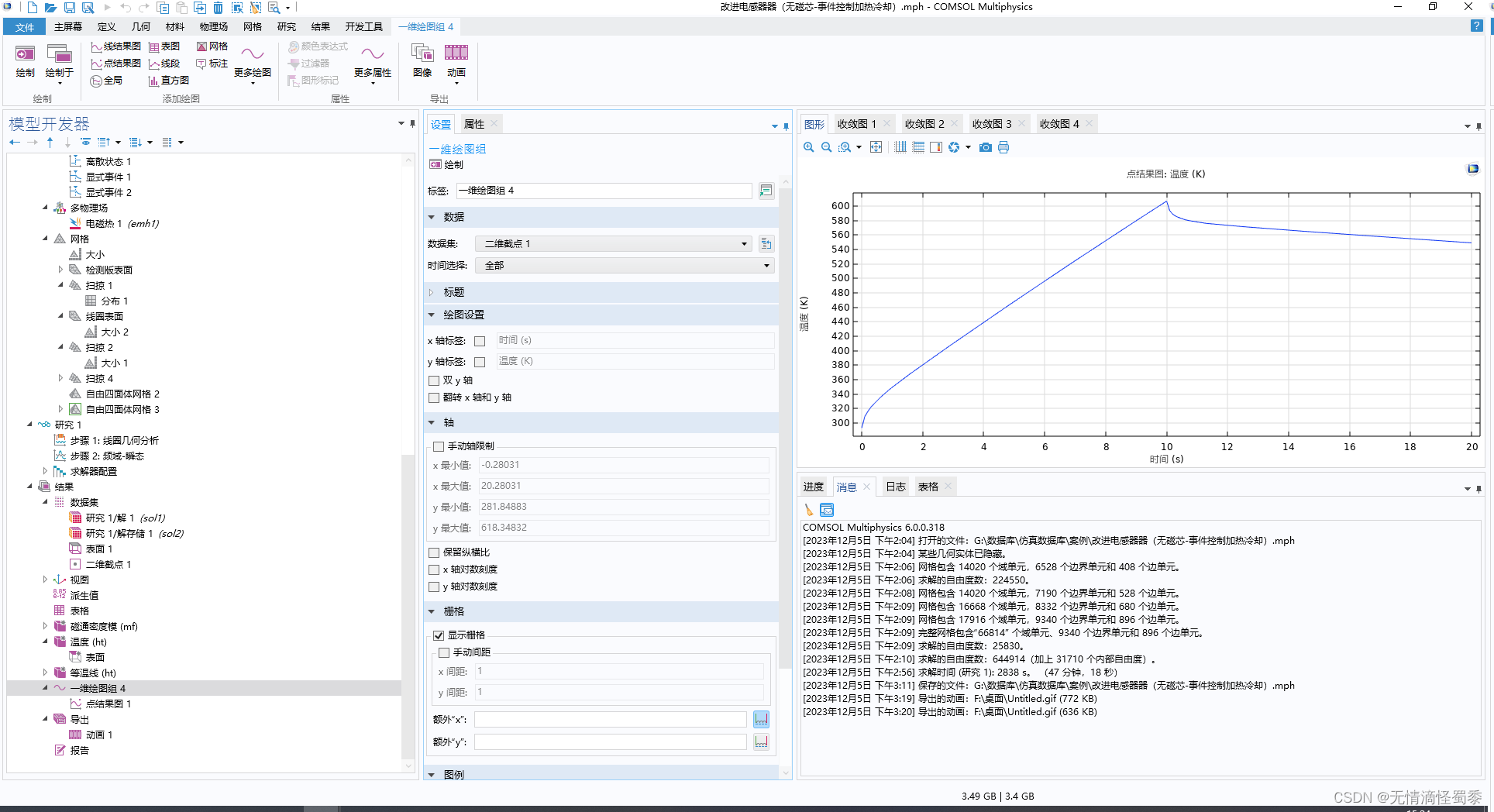

2. 选取点绘制温度变化

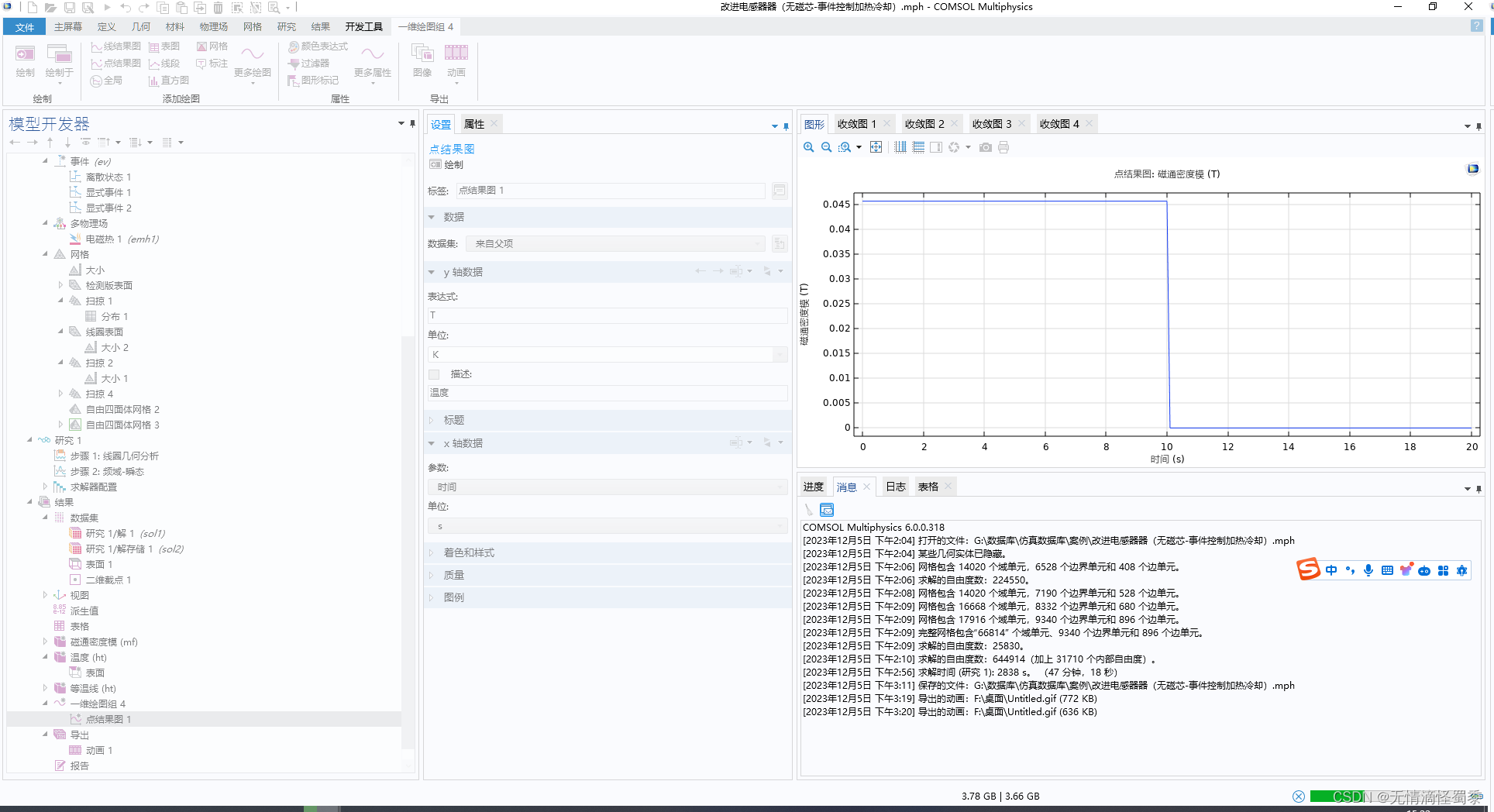

磁通密度图

温度图

参考文献

[1]Xiang-Tao Xiao;Zheng Liang;Song Tang;Liang Zhang.Design and Experiment of a Two-Coil Magnetic Core Inductor Used for the Stepped Eddy Current Thermography Technique[J].IEEE Sensors Journal,2021,Vol.21(24): 27549-27560
