OSPF详解（1）

条件匹配：

指定路由器（DR）：和MA网络中其他所有设备建立邻接关系

备份指定路由器（BDR）：和MA网络中其他所有设备建立邻接关系

注：在DR和BDR都存在的情况下，一个MA网络中至少需要四台设备才能看到邻居关系。

注：DR（BDR）虽然叫做指定路由器(备份指定路由器)，但其工作范围在一个MA网络之中，所             以，其实质是接口的概念。

条件匹配：在MA网络中，若所有设备均为邻接关系，则将出现大量的重复更新，所以，需要进行                    DR和BDR的选举，所有非 DR/BDR(DROther)之间仅维持邻居关系即可。

DR/BDR的选举：

1，比较接口的优先级，优先级最大的为DR，次大的为BDR。

注：优先级的初始默认值为1。

修改优先级的方法：

[r1] interface GigabitEthernet0/0/0

[r1-GigabitEthernet0/0/0] ospf dr-priority?

INTEGER<0-255> Router priority value

注：如果将一个接口的优先级修改为0，则代表该接口放弃DR/BDR的选举。

2，当优先级相同时，则比较RID。RID大的路由器对应的接口为DR，次大的为BDR。

DR/BDR的选举：为非抢占模式的选举

选举时间：等同于死亡时间（最大选举时间）

<r1> reset ospf 1 process                ---重启OSPF进程

OSPF的数据包：

OSPF的协议号： 89

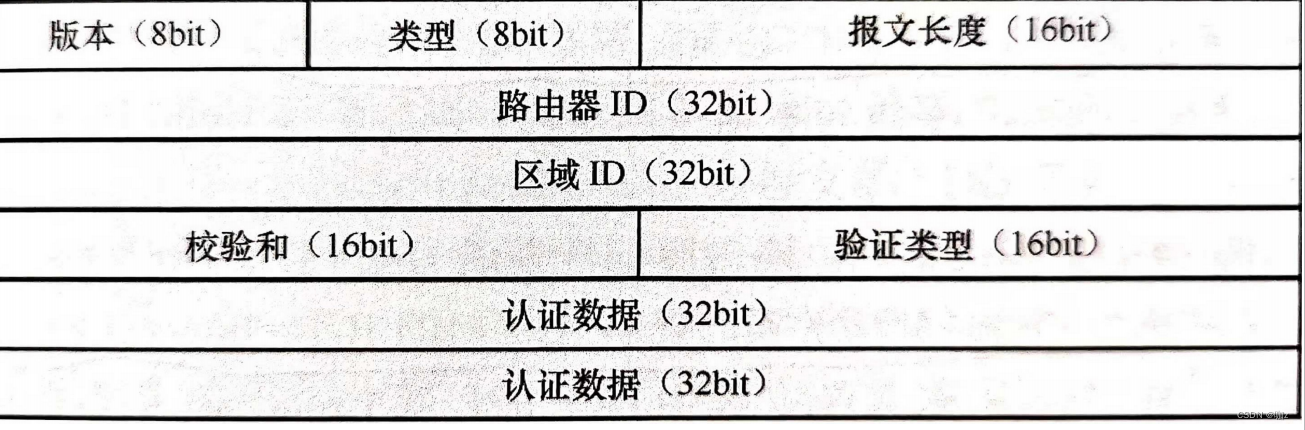

ospf报文头部（公共部分）：

版本：OSPF协议的版本，且OSPFv2版本字段为2。

类型：OSPF数据包的类型

Hello 用数字 1； DBD用数字 2； LSR用数字3 ；LSU用数字4； LSACK用数字5

报文长度：整个OSPF数据报文的长度，单位字节。

RID：表示发出这个数据包的路由器的RID

区域ID：发出数据包的接口所在的区域的ID

校验和：确保数据完整性

认证类型和认证数据：OSPF在进行认证时，需要先比对认证类型，认证类型相同才比对认证数                                          据。

OSPF认证类型（三种）：

1，null：空认证，用数字0代表

2，simple：明文认证，用数字1进行对应

3，MD5：比对摘要值认证，用数字 2代表

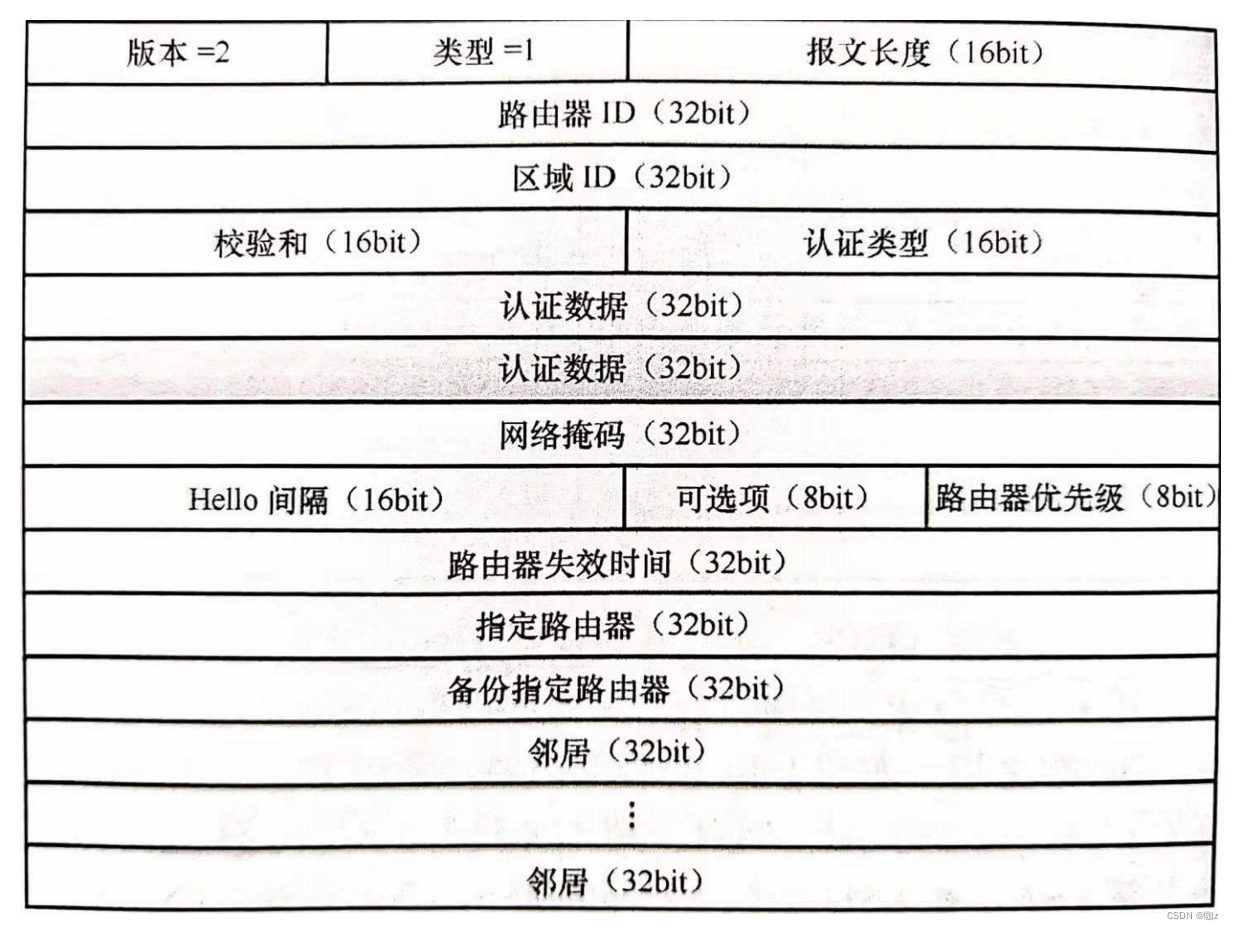

Hello数据包：

hello包：周期发现，建立以及保活邻居关系。DR/BDR选举也使用的是hello包

子网掩码 ：发出hello包接口的ip地址对应的掩码信息， 华为设备设定邻居建立双方要求子网掩码                     必须相同，否则将无法建立邻居关系(对P2P网络不生效)

hello时间和死亡时间：邻居双方hello时间和死亡时间必须相同，否则将导致邻居关系建立失败。

8位可选项：8个标记位，每一个标记位置1，则代表其符合OSPF的某种特性。

其中存在ospf特殊区域的标记位，邻居双方如果特殊区域的标记位不同，则将无法正常建立邻居关系。

路由器的优先级：发出该数据包的接口其DR/BDR选举时的优先级。

指定路由器和备份指定路由器：携带的是DR/BDR接口的IP地址。在DR/BDR没有选出来之前，使                                                     用0.0.0.0来进行填充。

邻居：本地已知的邻居的RID。

hello包中限制邻居关系建立的参数（五种）：

1，子网掩码

2，hell时间

3，dead时间

4，ospf特殊区域的标记

5，认证

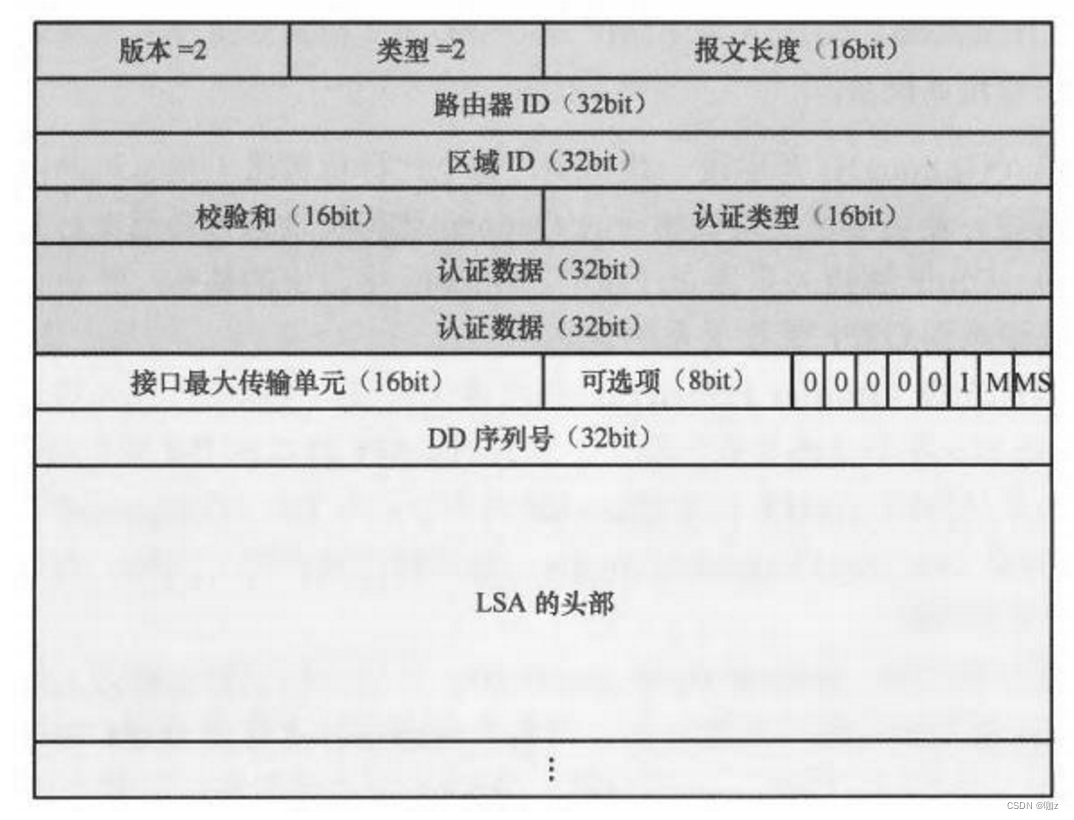

DBD数据包：

DBD包：数据库描述报文

作用：

1，使用未数据的DBD包进行主从关系选举;

2，使用携带数据的DBD包进行目录信息共享。

接口的最大传输单元（MTU）：华为设备默认不开启MTU值的检测功能

开启MTU的操作：

[r1-Serial4/0/0] ospf mtu-enable

注：如果两边都开启MTU值的检测功能，则双方的MTU值必须相同，不同则将停留在exstart状             态，无法向下进行。

I（init）：该位置1，则代表这个DBD包是进行主从关系选举的数据包，所以，这样的数据包后面                    不包含LSA头部内容。在主从关系没有选出来之前，所有设备都认为自己是主

M（more）：该位置1，则代表后面还有其他DBD包要发送。置0，代表是最后一个DBD包。

Ms（Master）：该位置1，则代表发送这个数据包的设备为主。置0，则为从。

序列号：在DBD报文收发过程中，会逐次加1，用于确保DBD报文传输的有序性以及可靠性。

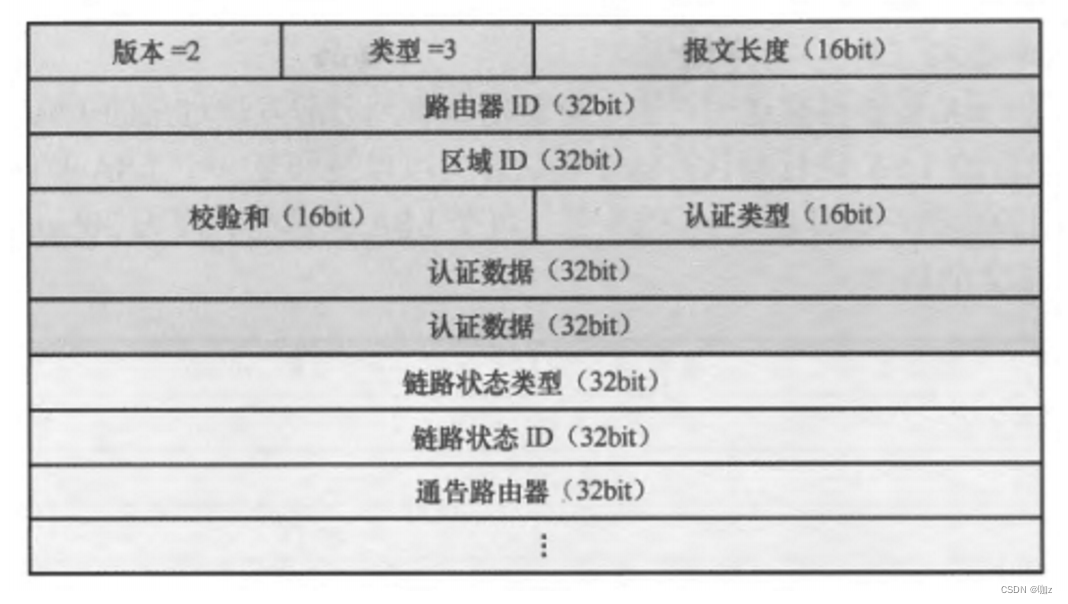

LSR数据包：

LSR包：链路状态请求报文，基于DBD包请求本地未知LSA信息



链路状态类型，链路状态ID，通告路由器：“LSA三元组” ，通过这三个参数可以唯一的标识出一条                                                                       LSA。

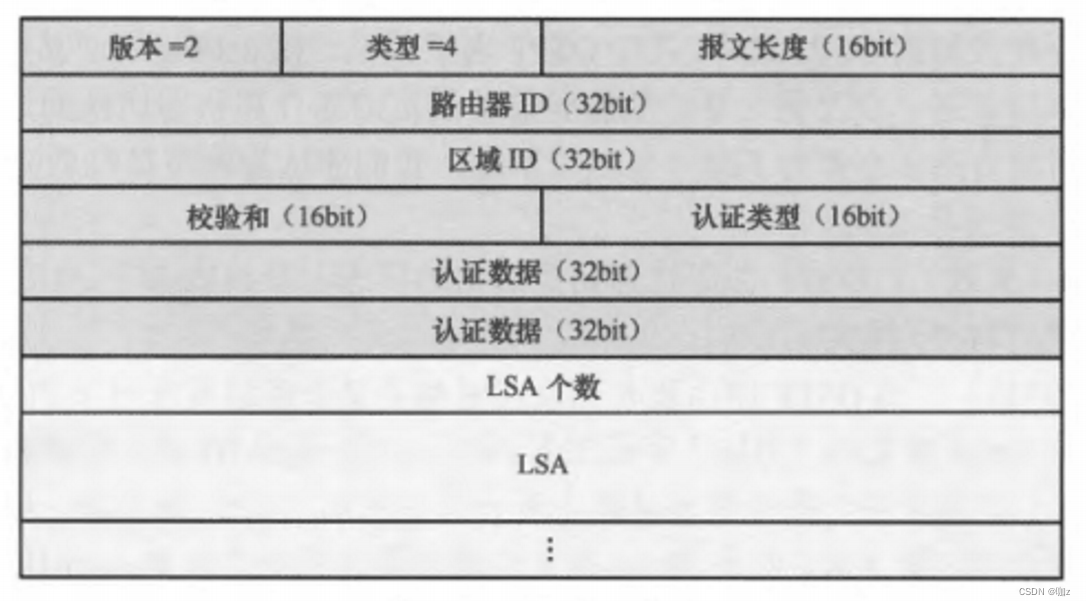

LSU数据包：

LSU包：链路状态更新报文，真正携带LSA信息的数据包

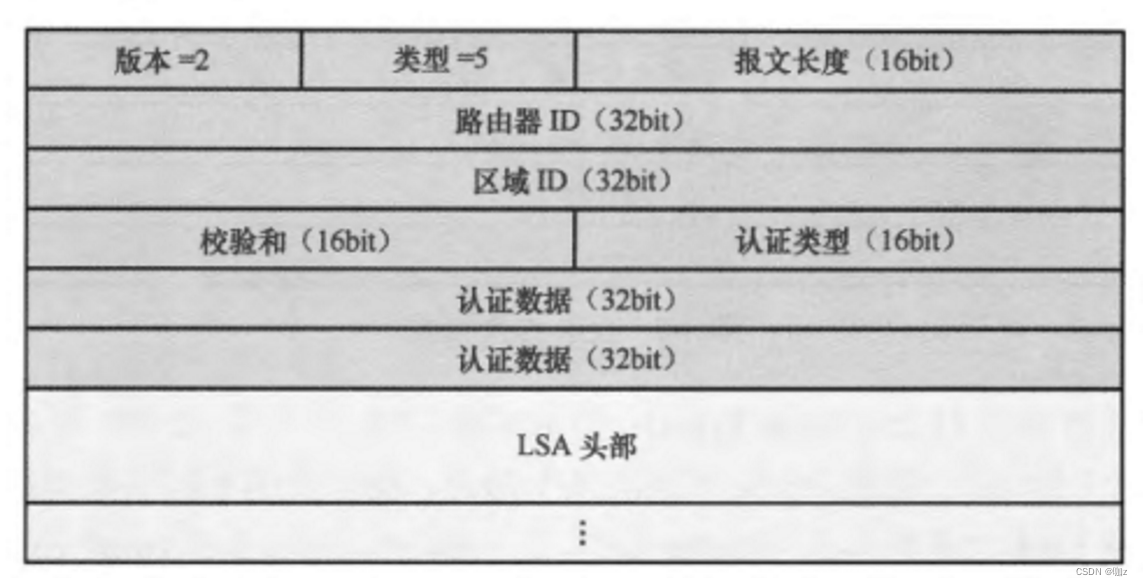

LSACK数据包：

LSACK包：链路状态确认报文

OSPF的接口网络类型：

OSPF的接口网络类型：指的是ospf接口在不同的网络类型下默认的不同工作方式。

网络类型	ospf接口的网络类型(工作方式)
BMA(以太网)	Broadcast，可以建立多个邻居关系。需要进行DR和 BDR选举，hello 10s，dead time 40S
P2P(PPP,HDLC)	P2P，只能建立一个邻居关系，不需要进行DR和BDR选举，hello 10s，dead time 40S
环回接口(虚拟接口)	P2P，华为设备定义为P2P类型，但实际上无数据收发。环回接口默认学习32位主机路由
	P2MP，可以建立多个邻居关系，不需要进行DR和BDR的选举，hello 30S，dead time 120S。会学习邻居接口的主机路由。
NBMA(帧中继)	NBMA，可以建立多个邻居关系，需要进行DR和BDR选举，hello 30s，dead time 120S，无法自动建立邻居关系

[r2] display ospf interface GigabitEthernet 0/0/0         ---查看OSPF的接口网络类型

注：T1---1.544Mbps

       E1---2.048Mbps                   ----华为设备的串口默认遵循的是E1标准。

注：华为设备将环回接口的开销值定义为0，不会受外界影响，不受参考带宽变化的影响。

[r2-LoopBack0]ospf network-type broadcast            ---修改接口网络类型

注：如果想要还原环回接口真实的掩码长度，可以将环回接口的网络类型修改为broadcast。

注：华为设备将tunnel接口的传输速率定义为64Kbps，华为设备这样设计主要目的是为了让隧道           接口的开销值变大，使数据尽可能的避免从隧道接口发出，因为走隧道接口的数据，真实还           是从物理接口发出，但是会增加复杂的封装和解封装的过程，加大资源的浪费。

注：在MGRE的环境中，还有一种全连网状拓扑，即mesh，就是所有边界设备既当中心，也做分         支，这样搭建出来的MGRE环境是一种类似 BMA的网络环境。

[r1-ospf-1] peer 12.0.0.2                        ---单播邻居，在NBMA环境下可以手工指定邻居关系。

Attempt：尝试状态，过渡状态，本端手工指定邻居后将从 down到达尝试状态，之后，等对端手                    工指定后将进入下一个状态。
