磁集成相关知识

磁集成

链接:相关的磁集成PPT

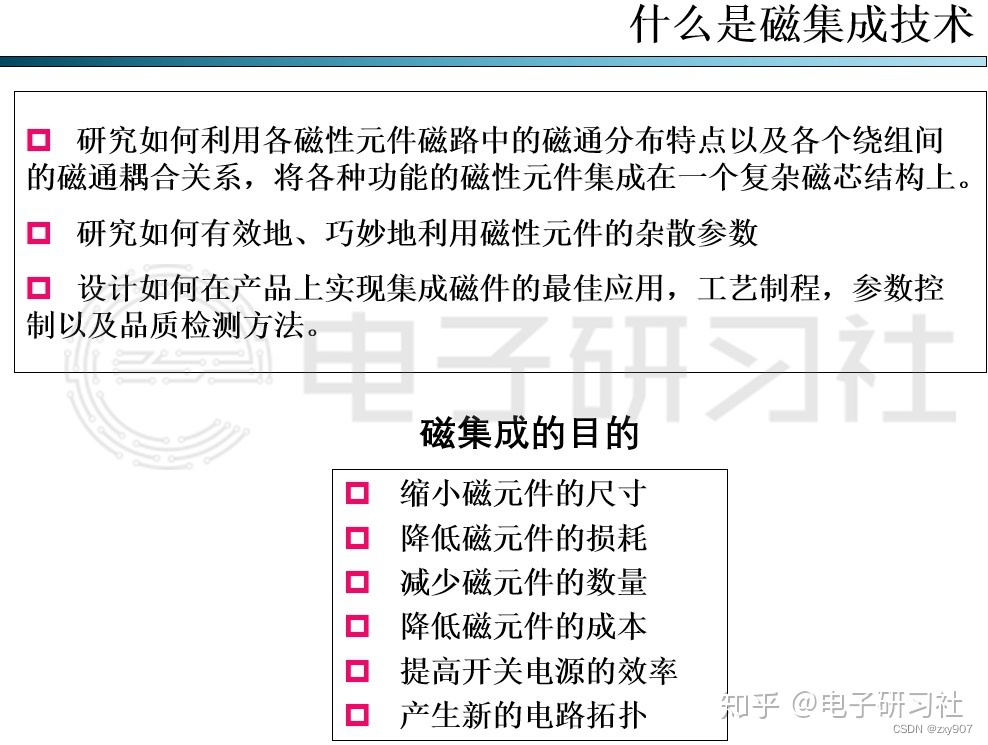

磁集成主要指的是功能上的集成,是将各种功能的磁性元件集成在一个复杂磁芯结构上,以达到缩小磁元件的尺寸,降低磁元件的损耗,减少磁元件的数量,降低磁元件的成本,提高开关电源的效率,产生新的电路拓扑等目的。
磁集成的提升不但包含提升电磁线圈和磁密构造,还包含优化铁芯。
在这里插入图片描述

磁元件集成通用方法

考虑到IM(集成磁件:Integrated Magnetics)中磁通效率的相关性,磁性元件集成的关键有四种:
①直流电磁通量和交流磁通量累积,可以合理减小磁性元件的尺寸。
②重叠平行磁极中的交替磁通可能会相互抵消。用于电感和电感在绕组中的相位角
积分,以及电感和变压器的积分交变磁通的相对位置和固定位置.可降低磁芯共用磁柱的交变磁场密度,相应可降低铁芯损耗。
③直流电磁通量和直流电磁通量相互减小,这种集成方法有助于减小磁性部件的尺寸。可用于一般电感和电感集成。
④耦合线圈感应交变正向磁通可以减少电流纹波分量。

磁元件的基本概念

见收藏夹

磁芯的磁导率与直流偏置、交流磁通密度、频率的关系

见收藏夹

解耦集成

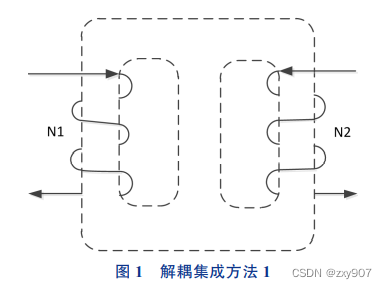

(1)通过给出一个低磁阻磁路来完成去耦–最基本的去耦方法
在这里插入图片描述
在这里插入图片描述

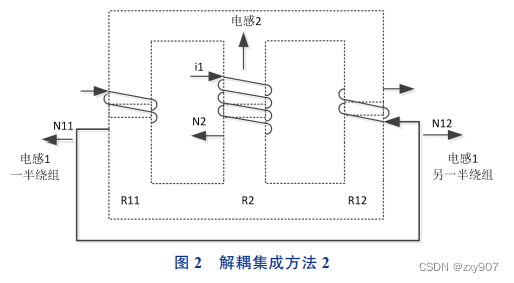

(2)根据解耦效应完成解耦集成
通过抵消耦合作用来去耦。(通过分析磁通,可以看到电感11流进电感2的磁通与电感12流进电感2的磁通大小一样,方向相反,所以抵消;电感2流进电感11和电感22的磁通大小一样,方向相反,所以抵消。)
在这里插入图片描述

磁饱和/电感饱和

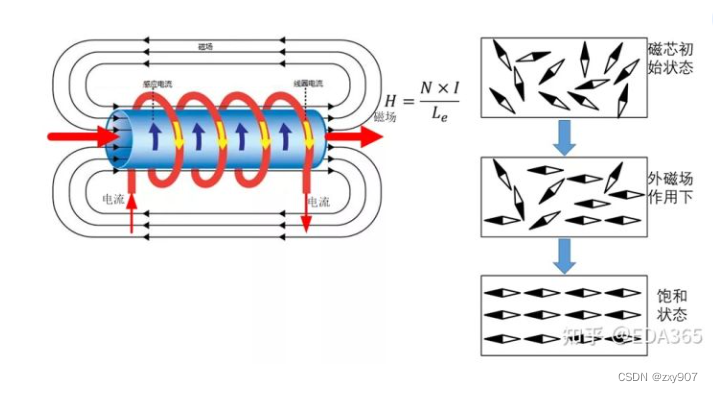

当电感饱和后,µ会大幅度减小,最终导致电感量大幅降低,失去抑制电流的能力。

链接: link.

图片:
在这里插入图片描述

气隙对于磁集成的影响

链接:气隙对铁芯电感参数的影响分析

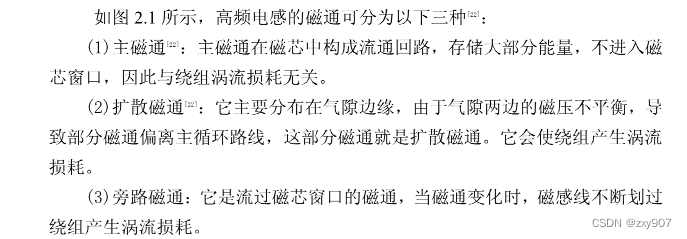

在这里插入图片描述

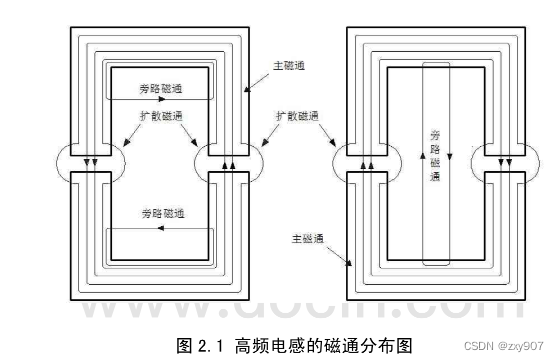

在这里插入图片描述

(1)磁阻的影响
气隙与磁芯相比,其磁导率会小得多,磁阻就会大得多。
故有气隙的支路磁阻>无气隙支路磁阻
(2)磁滞损耗、漏磁通
气隙长度增加,磁滞损耗、漏磁通随之增加;反之减小。

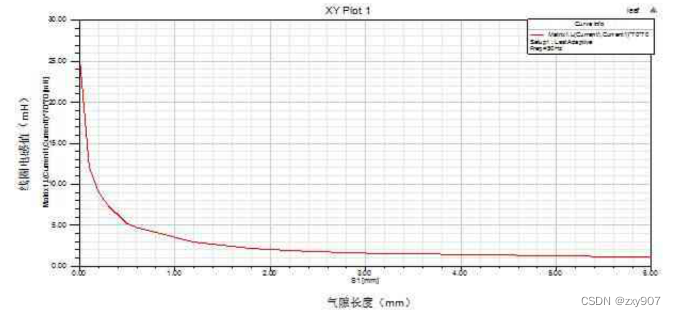

(3)气隙长度不同对电感的影响
气隙长度越长,电感值越小,电感值变化率越小。

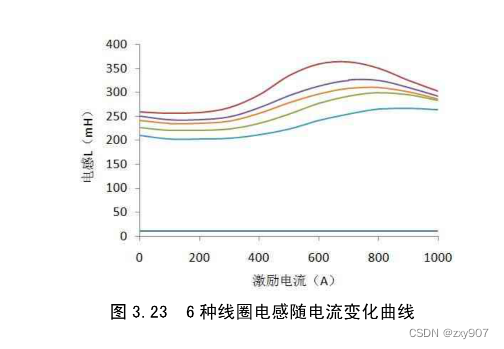

在这里插入图片描述

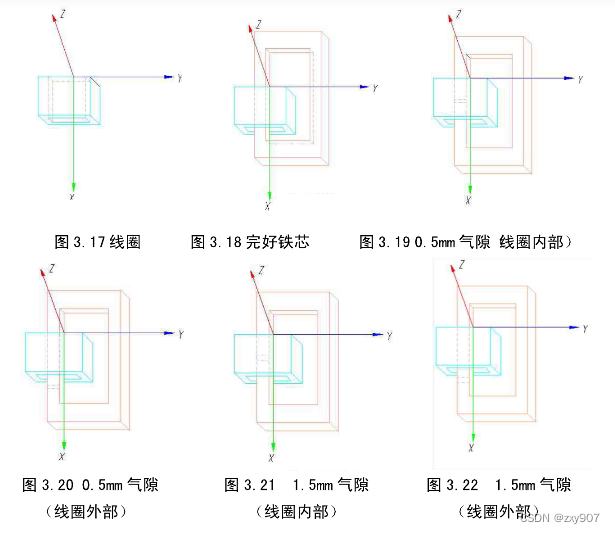

(4)气隙位置不同对电感的影响
气隙位于线圈内部的电感<气隙位于线圈外部的电感
气隙长的电感<气隙短的电感
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
