“磁”话有理（四）——走近磁集成技术

“磁”话有理（四）——走近磁集成技术
一． 基本概念

1. 磁集成（integrated magnetics IM）: 把电源中主要磁元件从结构上集中在一起，用单个磁器件来实现，从而减少磁元件数量，减小开关电源的体积和质量，提高电源的功率密度，使得磁元件间的接线最短，减小损耗，改善输出滤波效果。
2. 主要目的：a.减少磁元件的数量； b.使集成后的磁元件最大工作磁通密度小于各分立磁元件的磁通密度和，以减小磁元件的磁芯截面积；c.使集成磁元件磁芯磁通的脉动分量，提高电源效率和功率密度；d.改善电源性能，如减小开关电源的输入和输出电流纹波，提高开关电源瞬态响应（很重要！）等等。
3. 磁元件对变换器的影响：a.磁元件是影响变换器体积和质量的主要因素（质量占变换器总质量的30%-40%，体积占总体积的20%-30%）；b.磁元件参数选取影响电源的输出技术指标；c.磁元件的损耗影响效率；d.磁元件的寄生参数对开关管的电压应力和电流应力的影响。
4. 主要的磁集成方式：
   a. 直流磁通与交流磁通叠加——主要用于高频场合的电感与变压器的集成；
   b. 交流磁通在公共磁柱的交错并联或相互抵消——用于绕组有相位差的电感与电感的集成、交变磁通相对方向固定的电感与变压器的集成；
   c. 直流磁通与直流磁通互相削减——有利于磁件体积的减小；
   d. 绕组产生的交流磁通正向耦合——用于绕组电压相对方向固定的磁件集成，以减小电流脉动
   二、建模方法

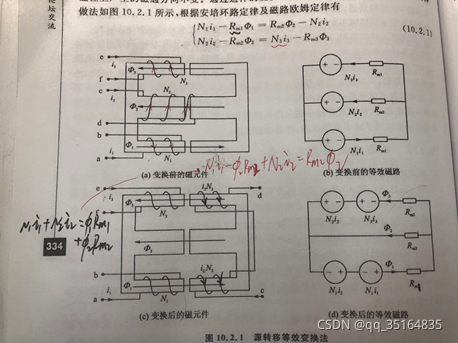

   1. 源转移等效变换法
   根据安培环路定理和磁路欧姆定理，将绕组拆分串联到其他各磁柱上，各绕组匝数与原来相同并保证在各个磁柱上产生的磁通方向不变，可得等效磁元件。

5. 磁元件电路模型的建立方法
   A．磁路-电路对偶变换法：建立磁路中相应变量的对偶关系
   B．回转器-电容等效模型
