注：本文仅是记录学习。我也会在下文中分享一下心得。

一，概述

OLED驱动方式有8080、6800、3线/4线SPI以及IIC，能够显示字符、汉字的图片，无字库需通过取模软件获取显示内容数组。本次实验使用的是硬件IIC通信协议，SSD1306驱动芯片的OLED

二，实验材料

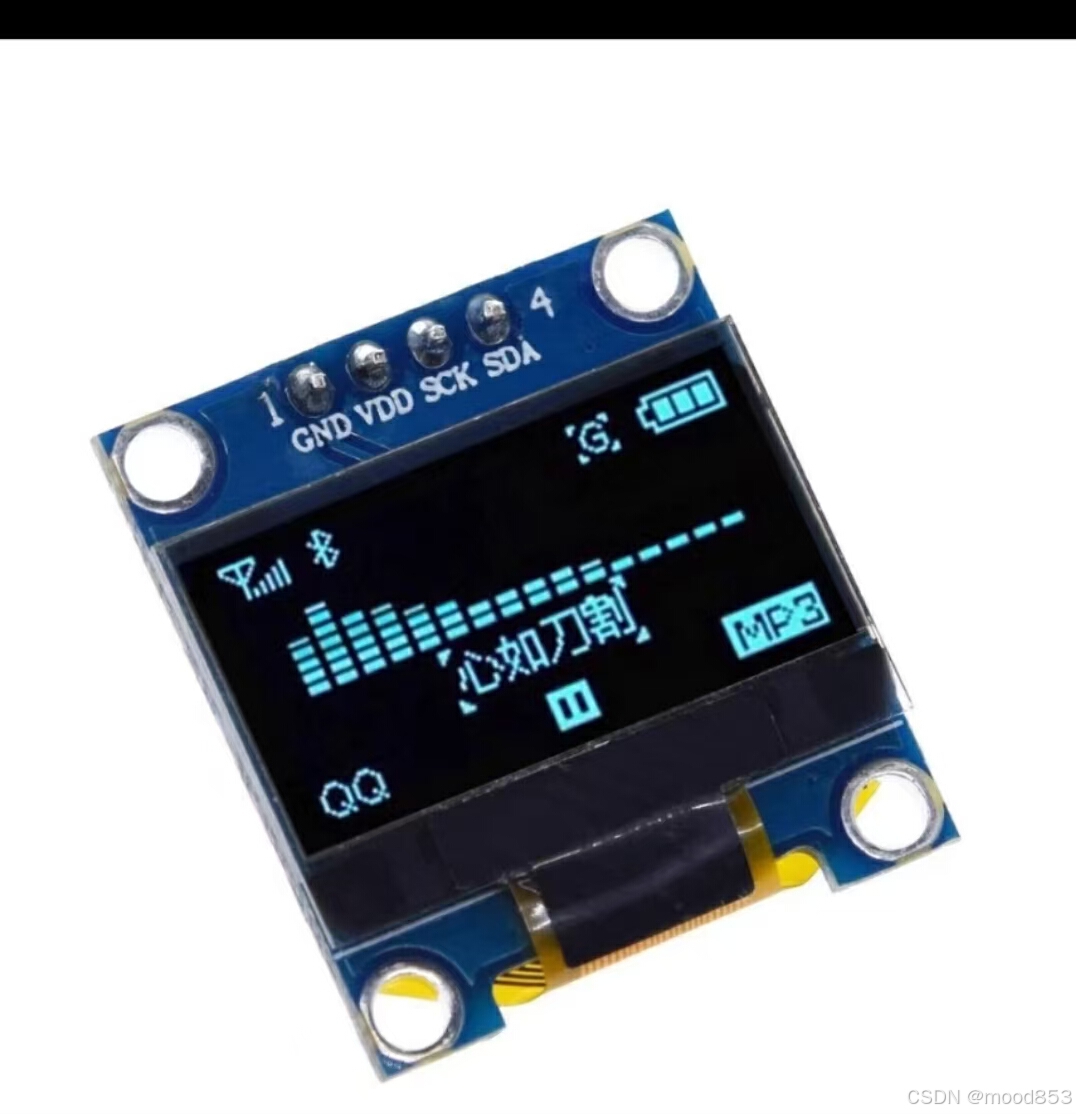

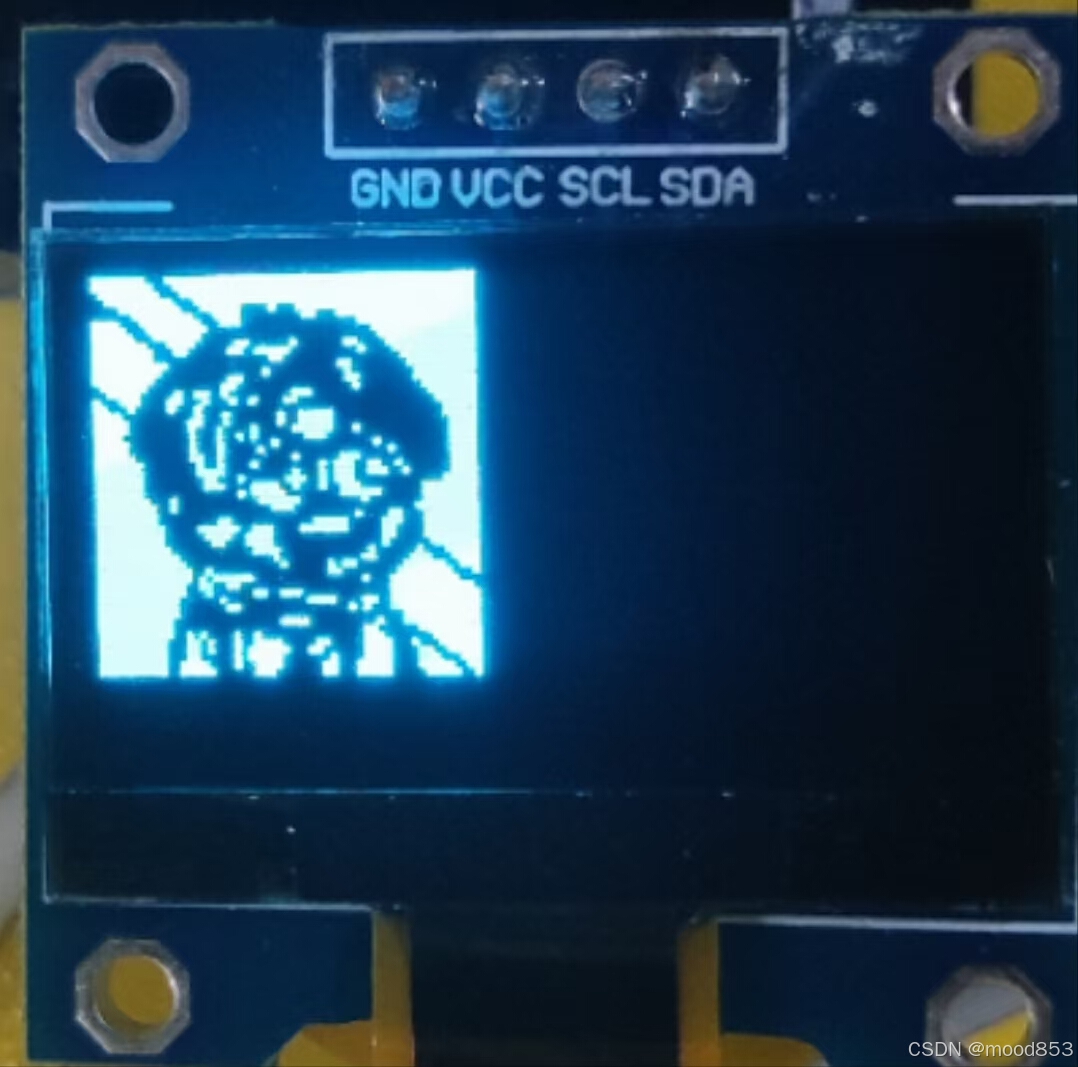

1，0.96寸OLED屏幕（四针IIC驱动）

2，stm32f407vet6主控

3，杜邦线

三，接线

接线说明
stm32f407vet6	OLED屏幕
VCC	VCC
SCL	SCL
SDA	SDA
GND	GND

四，代码讲解

IO引脚配置

这里使用的stm32f4的IIC2，这里与F1系列不同是F4需要使用GPIO_PinAFConfig函数！

void IIC_init(void)//PB10-->SCL || PB11-->SDA
{
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2, ENABLE);

	GPIO_InitTypeDef IIC1_IO;
	IIC1_IO.GPIO_Mode = GPIO_Mode_AF;
	IIC1_IO.GPIO_PuPd = GPIO_PuPd_NOPULL;
	IIC1_IO.GPIO_OType = GPIO_OType_OD;
	IIC1_IO.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	IIC1_IO.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &IIC1_IO);

	GPIO_PinAFConfig(GPIOB, GPIO_PinSource10, GPIO_AF_I2C2);	//这里就是F1和F4的不同！！！
	GPIO_PinAFConfig(GPIOB, GPIO_PinSource11, GPIO_AF_I2C2);

	I2C_InitTypeDef IIC1;
	IIC1.I2C_Ack = I2C_Ack_Enable;	//回复应答
	IIC1.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;	//作为从机时，自己的地址位数
	IIC1.I2C_ClockSpeed = 100*1000;	//IIC速率：0-400Khz（限制IIC速率的原因是弱上拉，因为高电平是读取数据，当弱上拉回调不及时则会影响数据的读取）
	IIC1.I2C_DutyCycle = I2C_DutyCycle_2;	//如果上面参数速率在100khz-400khz，则这里要必须要选
	IIC1.I2C_Mode = I2C_Mode_I2C;  //选择IIC模式
	IIC1.I2C_OwnAddress1 = 0x00;	//作为从机的地址
	I2C_Init(I2C2, &IIC1);

	I2C_Cmd(I2C2, ENABLE);
}

写命令函数

void OLED_WriteCommand(uint8_t cmmand)  //在控制位选项上，选择不连续模式，并且片选为命令（DC为0）
{
	while(SET == I2C_GetFlagStatus(I2C2, I2C_FLAG_BUSY));	//是否忙碌

	I2C_GenerateSTART(I2C2, ENABLE);	//起始位
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_MODE_SELECT) != SUCCESS);


	I2C_Send7bitAddress(I2C2, 0x78, I2C_Direction_Transmitter); //发送地址
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED) != SUCCESS);


	I2C_SendData(I2C2, 0x00);	//发送控制位
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_BYTE_TRANSMITTING) != SUCCESS);


	I2C_SendData(I2C2, cmmand);	//发送数据
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_BYTE_TRANSMITTED) != SUCCESS);


	I2C_GenerateSTOP(I2C2 , ENABLE);
}

写数据函数

void OLED_WriteData(uint8_t Data)  //在控制位选项上，选择不连续模式，并且片选为数据（DC为1）
{
	while(SET == I2C_GetFlagStatus(I2C2, I2C_FLAG_BUSY));	//是否忙碌
	I2C_GenerateSTART(I2C2, ENABLE);	//起始位
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_MODE_SELECT) != SUCCESS);


	I2C_Send7bitAddress(I2C2, 0x78, I2C_Direction_Transmitter); //发送地址
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED) != SUCCESS);


	I2C_SendData(I2C2, 0x40);	//发送控制位
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_BYTE_TRANSMITTING) != SUCCESS);


	I2C_SendData(I2C2, Data);	//发送数据
	while(I2C_CheckEvent(I2C2 , I2C_EVENT_MASTER_BYTE_TRANSMITTED) != SUCCESS);


	I2C_GenerateSTOP(I2C2 , ENABLE);

}

主函数

记得调用更新函数，否则不会显示！！

int main(void)
{
	OLED_init();
	OLED_Clear();
	OLED_Printf(0,0,"%s","hello world!");
	OLED_Printf(0,16,"%s","1234567890");
	OLED_Update();
	while(1);
}

硬件IIC的使用就是上面的代码，后续代码都是基于上面两个命令代码，源码在文末链接。
