ADC功能：
使用DMA采集R37和R38的电压，由上图可以看出，开发板上有两个可调电阻R37, R38，分别连接到PB15，和PB12。

ADC数据的读取

使用Keil打开刚刚生成的代码，将下列代码粘贴到main.c的/* USER CODE BEGIN 0 */ 和/* USER CODE END 0 */之间

uint16_t getADC1(void) // 获取PB12引脚的电压(对应R38电阻)
{
	uint16_t adc = 0;

	HAL_ADC_Start(&hadc1);
	adc = HAL_ADC_GetValue(&hadc1);

	return adc;
}

uint16_t getADC2(void) // 获取PB15引脚的电压(对应R37电阻)
{
	uint16_t adc = 0;

	HAL_ADC_Start(&hadc2);
	adc = HAL_ADC_GetValue(&hadc2);

	return adc;
}

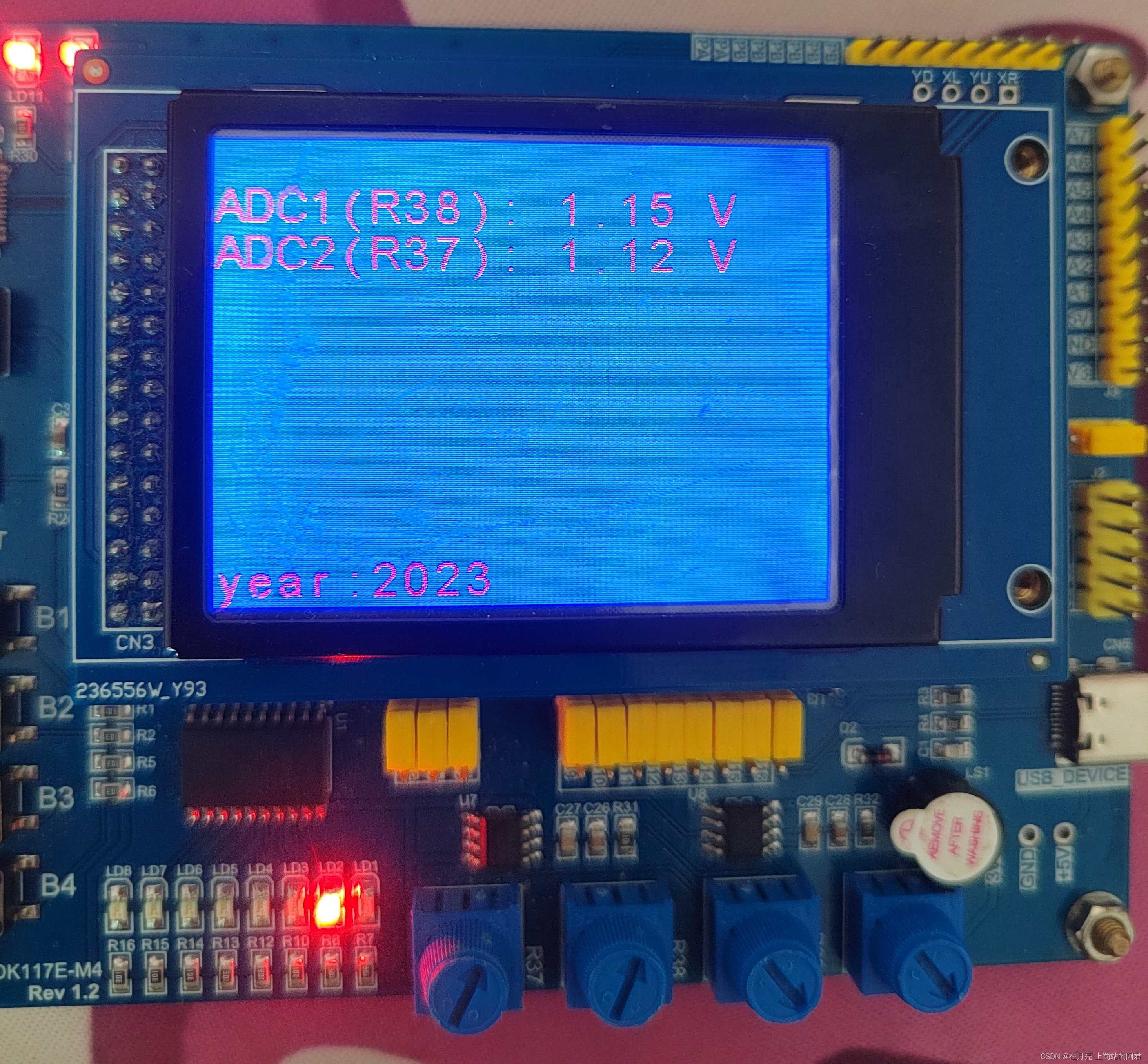

电压数据的显示

在main() 的while()中插入如下代码：

char buf[64] = {0};

sprintf(buf , "ADC1(R38): %.2f V", (3.3 * getADC1())/4096);
LCD_DisplayStringLine(Line8, (uint8_t *)buf);

sprintf(buf , "ADC2(R37): %.2f V", (3.3 * getADC2())/4096);
LCD_DisplayStringLine(Line9, (uint8_t *)buf);
