51单片机实验三：数码管显示时钟按键调节时间时闪烁提示

最新推荐文章于 2025-03-15 21:33:26 发布

xp989

最新推荐文章于 2025-03-15 21:33:26 发布

阅读量7.9k

点赞数 16

文章标签：单片机 51单片机 stm32

本文链接：https://blog.csdn.net/weixin_64459915/article/details/127742997

版权

功能效果：1.时分秒的动态显示。2.用三个按键实现时分秒的修改，调节的数字闪烁提示。

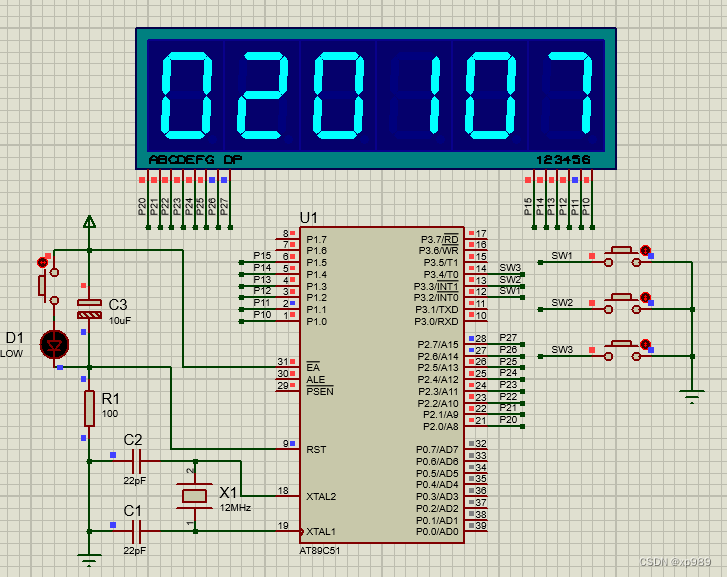

一、仿真图：

二、源码

版本一：

#include <reg52.h>

#define u8 unsigned char
#define u16 unsigned int

u8 WeiMa[6]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF};
u8 DuanMa[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

//函数声明
void Delay_ms(u16 xms);
void ShuMaGuan(u8 wei,u8 duan);
void Display_Timer(u8 hour,u8 min,u8 sec);
u8 Key_Scan();

//引脚定义
sbit SW1=P3^2;
sbit SW2=P3^3;
sbit SW3=P3^4;

//函数功能：定时器初始化
void Time0init()
{
	TMOD|=0x01;				//设置定时器模式
	TF0=0;					//清除TF0标志
	TH0=(65536-50000)/256;  //设置定时初值
	TL0=(65536-50000)%256;	//设置定时初值
	TR0=1;					//定时器0允许计时
	ET0=1;					//中断允许
	EA=1;					//CPU中断允许位打开
}

u8 Hour,Min,Sec;//全局变量，时分秒
u8 mode;//全局变量：状态切换，0：时钟显示，1：调节时；2：调节分；3：调节秒
bit flash_tip=1;//数码管闪烁标志，为0时数码管熄灭，为一时数码管显示

//主函数
void main()
{
	u8 keynum;
	Time0init();//定时器
	Hour=0;
	Min=0;
	Sec=0;
	mode=0;//初始化
	while(1)
	{
		keynum=Key_Scan();//按键返回值
		if(keynum)   //非0表示有按键按下
		{
			switch(keynum)  //判断是哪个按键按下，按键一调节模式，按键2自加，按键3自减
			{
				case 1:if(++mode>=4) mode=0;break;  //++mode为先自增再判断是否大于4
				case 2:
					if(mode==1)
					{
						Hour++;
						if(Hour>=24)//溢出判断
						{
							Hour=0;
						}
					}
					if(mode==2)
					{
						Min++;
						if(Min>=60)//溢出判断
						{
							Min=0;
						}
					}
					if(mode==3)
					{
						Sec++;
						if(Sec>=60)//溢出判断
						{
							Sec=0;
						}
					}
					break;
				case 3:
					if(mode==1)
					{
						Hour--;
						if(Hour==255)//溢出判断
						{
							Hour=23;
						}
					}
					if(mode==2)
					{
						Min--;
						if(Min==255)//溢出判断
						{
							Min=59;
						}
					}
					if(mode==3)
					{
						Sec--;
						if(Sec==255)//溢出判断
						{
							Sec=59;
						}
					}
					break;
				default:break;
			}
		}
		Display_Timer(Hour,Min,Sec);//数码管显示
	}
}

//软件延时函数
//xms为延时多少毫秒
void Delay_ms(u16 xms)
{

	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 135;
		do
		{
			while (--j);
		} while (--i);
	}
}

//静态显示一位
//参数：wei控制位选duan控制段选，表示要显示的一个数字
void ShuMaGuan(u8 wei,u8 duan)
{
	P1=WeiMa[wei];    //位选
	P2=DuanMa[duan];  //段选
	Delay_ms(1); //间隔一段时间扫描
	P1=0xFF;
	P2=0xFF;	   //消隐
}


//函数功能：数码管动态显示
//flash_tip为数码管闪烁标志，为0时数码管熄灭，为一时数码管显示
//flash_tip每4.5秒进行取反
void Display_Timer(u8 hour,u8 min,u8 sec)
{
	if(mode!=1 || flash_tip==1) //mode=1时，左边的条件一直为假，当flash_tip=1时，或运算为真，进入if,数码管显示
	{
		ShuMaGuan(5,hour/10);
		ShuMaGuan(4,hour%10);
	}
	else P1=0xFF;


	if(mode!=2 || flash_tip==1)//mode=2时，左边的条件一直为假，当flash_tip=1时，或运算为真，进入if,数码管显示
	{
		ShuMaGuan(3,min/10);
		ShuMaGuan(2,min%10);
	}
	else P1=0xFF;


	if(mode!=3 || flash_tip==1)//mode=3时，左边的条件一直为假，当flash_tip=1时，或运算为真，进入if,数码管显示
	{
		ShuMaGuan(1,sec/10);
		ShuMaGuan(0,sec%10);
	}
	else P1=0xFF;
}


//独立按键检测
u8 Key_Scan()
{
	static u8 key_up=1; //按键按松开标志
	if(key_up && (SW1==0 || SW2==0 || SW3==0))
	{
		Delay_ms(10); //去抖动
		key_up=0; //松手标志为0，那么下次再检测，if结果为0，则不会进入这里的语句
		if(SW1==0) return 1;
		if(SW2==0) return 2;
		if(SW3==0) return 3;
	}
	else if(SW1 == 1 && SW2 == 1 && SW3 == 1) key_up=1; //松手标志
	return 0; // 无按键按下
}

//定时器中断服务函数
void Time0() interrupt 1
{
	static unsigned char flag_1,flag_2;
	TH0=(65536-50000)/256;
	TL0=(65536-50000)%256;//重新赋初值

	if(mode==0)flag_1++;  //mode为0时，数码管正常显示
	else flag_2++;

	if(flag_1==20 && mode==0)  //每秒执行一次
	{
		flag_1=0;
		Sec++;
		{
			if(Sec>=60)
			{
				Sec=0;
				Min++;
				if(Min>=60)
				{
					Min=0;
					Hour++;
					if(Hour>=24)
					{
						Hour=0;
					}
				}
			}
		}
	}
	if(flag_2==9)
	{
		flash_tip=~flash_tip;//每4.5秒进行取反
		flag_2=0;
	}

}

版本二：

#include <reg52.h>

#define u8 unsigned char
#define u16 unsigned int

u8 WeiMa[6]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF};
u8 DuanMa[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

//函数声明
void Delay_ms(u16 xms);
void ShuMaGuan(u8 wei,u8 duan);
void Display_Timer(u8 hour,u8 min,u8 sec);
u8 Key_Scan();

//引脚定义
sbit SW1=P3^2;
sbit SW2=P3^3;
sbit SW3=P3^4;

//函数功能：定时器初始化
void Time0init()
{
	TMOD|=0x01;				//设置定时器模式
	TF0=0;					//清除TF0标志
	TH0=(65536-50000)/256;  //设置定时初值
	TL0=(65536-50000)%256;	//设置定时初值
	TR0=1;					//定时器0允许计时
	ET0=1;					//中断允许
	EA=1;					//CPU中断允许位打开
}

u8 Hour,Min,Sec;//全局变量，时分秒
u8 mode;//全局变量：状态切换，0：时钟显示，1：调节时；2：调节分；3：调节秒
bit flash_tip=1;//数码管闪烁标志，为0时数码管熄灭，为一时数码管显示

//主函数
void main()
{
	u8 keynum;
	Time0init();//定时器
	Hour=0;
	Min=0;
	Sec=0;
	mode=0;//初始化
	while(1)
	{
		keynum=Key_Scan();//按键返回值
		if(keynum)   //非0表示有按键按下
		{
			switch(keynum)  //判断是哪个按键按下，按键一调节模式，按键2自加，按键3自减
			{
				case 1:if(++mode>=4) mode=0;break;  //++mode为先自增再判断是否大于4
				case 2:
					if(mode==1) if(++Hour>=24) Hour=0;//++mode为先自增再判断是否大于4
					if(mode==2) if(++Min>=60) Min=0;//++Min先自增再判断是否大于60
					if(mode==3) if(++Sec>=60) Sec=0;//++Sec先自增再判断是否大于60
					break;
				case 3:
					if(mode==1)	if(--Hour==255) Hour=23;//--Hour先自增再判断是否溢出
					if(mode==2) if(--Min==255) Min=59;//--Min先自增再判断是否大溢出
					if(mode==3) if(--Sec==255) Sec=59;//--Sec先自增再判断是否大溢出
					break;
				default:break;
			}
		}
		Display_Timer(Hour,Min,Sec);
	}
}

//软件延时函数
//xms为延时多少毫秒
void Delay_ms(u16 xms)
{

	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 135;
		do
		{
			while (--j);
		} while (--i);
	}
}

//静态显示一位
//参数：wei控制位选duan控制段选，表示要显示的一个数字
void ShuMaGuan(u8 wei,u8 duan)
{
	P1=WeiMa[wei];    //位选
	P2=DuanMa[duan];  //段选
	Delay_ms(1); //间隔一段时间扫描
	P1=0xFF;
	P2=0xFF;	   //消隐
}


//函数功能：数码管动态显示
//flash_tip为数码管闪烁标志，为0时数码管熄灭，为一时数码管显示
//flash_tip每4.5秒进行取反
void Display_Timer(u8 hour,u8 min,u8 sec)
{
	if(mode!=1 || flash_tip==1) //mode=1时，左边的条件一直为假，当flash_tip=1时，或运算为真，进入if,数码管显示
	{
		ShuMaGuan(5,hour/10);
		ShuMaGuan(4,hour%10);
	}
	else P1=0xFF;


	if(mode!=2 || flash_tip==1)//mode=2时，左边的条件一直为假，当flash_tip=1时，或运算为真，进入if,数码管显示
	{
		ShuMaGuan(3,min/10);
		ShuMaGuan(2,min%10);
	}
	else P1=0xFF;


	if(mode!=3 || flash_tip==1)//mode=3时，左边的条件一直为假，当flash_tip=1时，或运算为真，进入if,数码管显示
	{
		ShuMaGuan(1,sec/10);
		ShuMaGuan(0,sec%10);
	}
	else P1=0xFF;
}


//独立按键检测
u8 Key_Scan()
{
	static u8 key_up=1; //按键按松开标志
	if(key_up && (SW1==0 || SW2==0 || SW3==0))
	{
		Delay_ms(10); //去抖动
		key_up=0; //松手标志为0，那么下次再检测，if结果为0，则不会进入这里的语句
		if(SW1==0) return 1;
		if(SW2==0) return 2;
		if(SW3==0) return 3;
	}
	else if(SW1 == 1 && SW2 == 1 && SW3 == 1) key_up=1; //松手标志
	return 0; // 无按键按下
}

//定时器中断服务函数
void Time0() interrupt 1
{
	static unsigned char flag_1,flag_2;
	TH0=(65536-50000)/256;
	TL0=(65536-50000)%256;//重新赋初值

	if(mode==0)flag_1++;  //mode为0时，数码管正常显示
	else flag_2++;

	if(flag_1==20 && mode==0)  //每秒执行一次
	{
		flag_1=0;
		if(++Sec>=60) //++Sec先自增再判断是否大于60
		{
			Sec=0;
			if(++Min>=60)//++Min先自增再判断是否大于60
			{
				Min=0;
				if(++Hour>=24)//++Hour先自增再判断是否大于60
				{
					Hour=0;
				}
			}
		}
	}
	if(flag_2==9)
	{
		flash_tip=~flash_tip;//每4.5秒进行取反
		flag_2=0;
	}

}
