开发板

本人开发板：普中科技



C语言问题

1、使用  _nop_();   需要写头文件        #include "intrins.h"

2、！  取反符号

项目实验

都是基础简单实现对应功能。

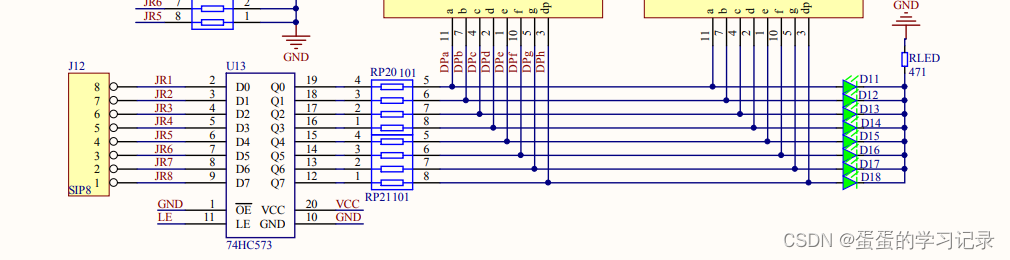

LED灯的闪烁

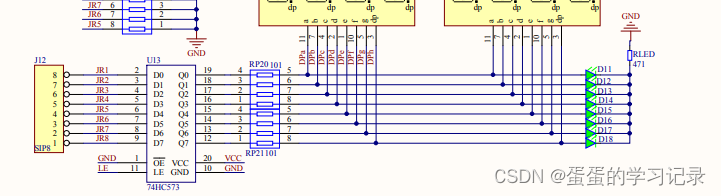

电路连接情况

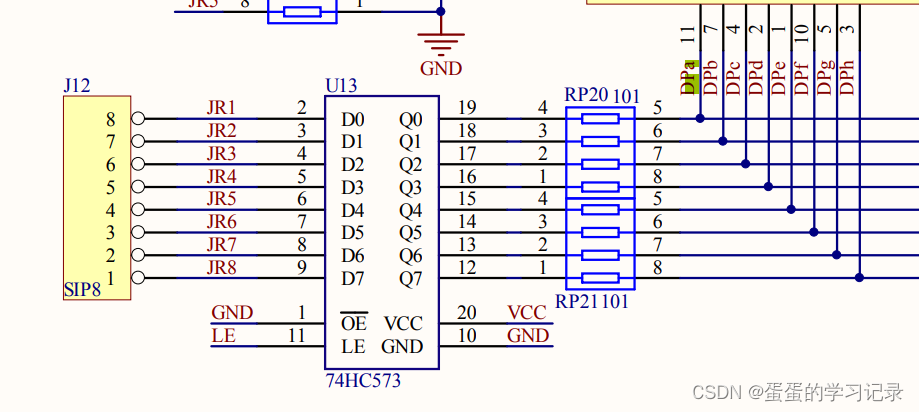

JP12 与 JP10  导线连接；LE 与 VCC跳线帽连接。

代码

#include <STC89C5xRC.H>

sbit D11 = P0^0;
sbit D12 = P0^1;
sbit D13 = P0^2;
sbit D14 = P0^3;
sbit D15 = P0^4;
sbit D16 = P0^5;
sbit D17 = P0^6;
sbit D18 = P0^7;

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	i = 13;
	j = 156;
	k = 83;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

int main()
{
    P0=0X00;
    while(1)
    {
        D11=1;  D12=0;  D13=1;  D14=0;
        D15=1;  D16=0;  D17=1;  D18=0;
        Delay300ms();
        D11=0;  D12=1;  D13=0;  D14=1;
        D15=0;  D16=1;  D17=0;  D18=1;
        Delay300ms();
    }
}

结果

LED灯交替闪烁。

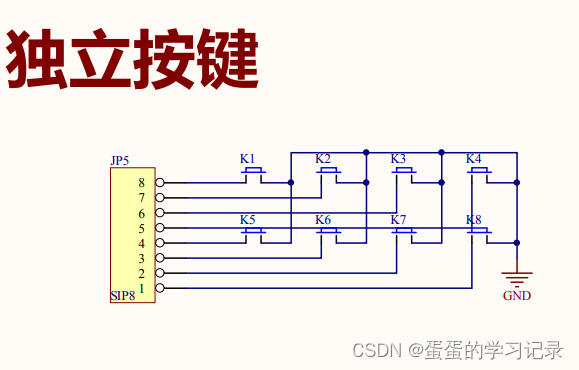

独立按键

电路连接情况

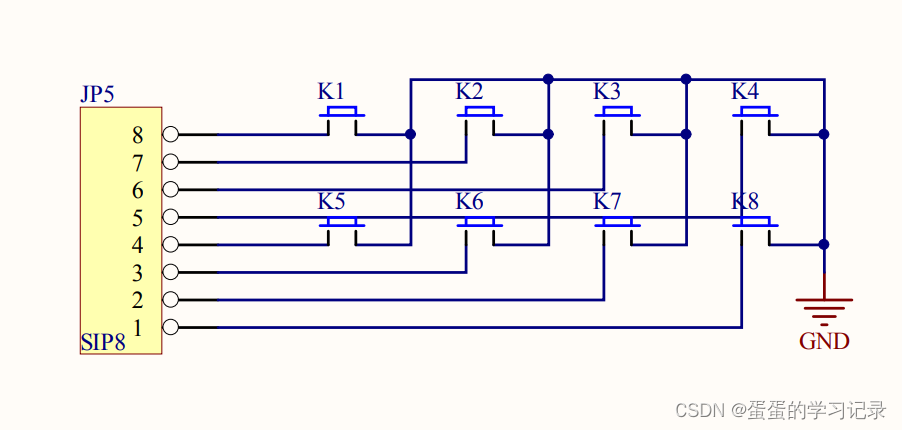

JP5与JP11 导线连接。

代码

#include <STC89C5xRC.H>
#include "intrins.h"

sbit D11 = P0^0;
sbit D12 = P0^1;
sbit D13 = P0^2;
sbit D14 = P0^3;
sbit D15 = P0^4;
sbit D16 = P0^5;
sbit D17 = P0^6;
sbit D18 = P0^7;

sbit K1 = P2^0;
sbit K2 = P2^1;
sbit K3 = P2^2;
sbit K4 = P2^3;
sbit K5 = P2^4;
sbit K6 = P2^5;
sbit K7 = P2^6;
sbit K8 = P2^7;

void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 54;
	j = 198;
	do
	{
		while (--j);
	} while (--i);
}

void Key_scan()
{
    if(K1==0)
    {
        Delay5ms();
        if(K1==0)
        {
            D11=1;
            while(K1==0);
        }
    }
    else    if(K2==0)
    {
        Delay5ms();
        if(K2==0)
        {
            D12=1;
            while(K2==0);
        }
    }
     else    if(K3==0)
    {
        Delay5ms();
        if(K3==0)
        {
            D13=1;
            while(K3==0);
        }
    }
     else    if(K4==0)
    {
        Delay5ms();
        if(K4==0)
        {
            D14=1;
            while(K4==0);
        }
    }
     else    if(K5==0)
    {
        Delay5ms();
        if(K5==0)
        {
            D15=1;
            while(K5==0);
        }
    }
     else    if(K6==0)
    {
        Delay5ms();
        if(K6==0)
        {
            D16=1;
            while(K6==0);
        }
    }
     else    if(K7==0)
    {
        Delay5ms();
        if(K7==0)
        {
            D17=!D17;
            while(K7==0);
        }
    }
    else    if(K8==0)
    {
        Delay5ms();
        if(K8==0)
        {
            D18=!D18;
            while(K8==0);
        }
    }
}


int main()
{
    P0=0X00;
    while(1)
    {
        Key_scan();
    }
}

结果

按键K1-K6，按下开启D11 - D16;   K7、K8按下D17、D18取反，为亮或灭；

按键点亮数码管

电路连接情况

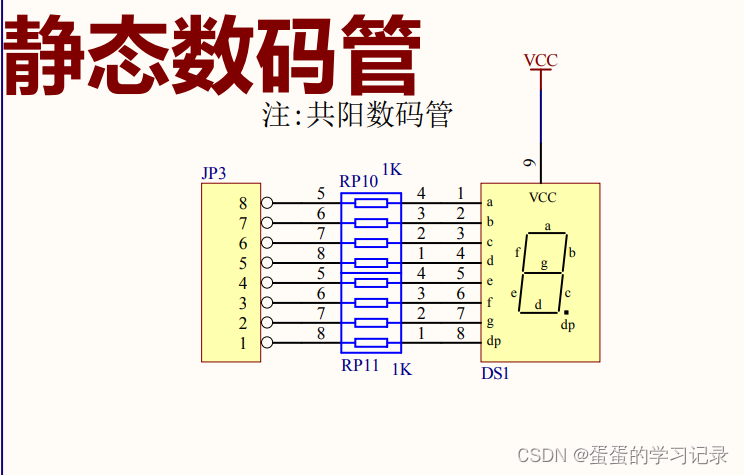

静态共阳数码管 JP3与P1导线连接；按键为K1;

代码

#include <STC89C5xRC.H>
#include "intrins.h"

#define     SMG_display     P1

sbit K1 = P2^0;

unsigned char code SMG_code[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,       //共阳编码   高电平熄灭
											0xff,0xc1,0x8c,0xc8};		// off 	U	P 	n


//unsigned char code SMG_code[18] = {                                 //  共阴编码  （高电平点亮）
//    0x3f, 0x06, 0x5b,  0x4f , 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f,
//    0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71,0xff, 0x00};

unsigned char count;

void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 54;
	j = 198;
	do
	{
		while (--j);
	} while (--i);
}

void Key_scan()
{
    if(K1==0)
    {
        Delay5ms();
        if(K1==0)
        {
            D11=1;
            SMG_display=SMG_code[count++];
            if(count>=14)
                count=0;
            while(K1==0);
        }
    }
}


int main()
{
    SMG_display=SMG_code[0];
    while(1)
    {
        Key_scan();
    }
}

结果

多次按下K1,数码管显示依次为  0到9，“全灭，P,U,n ”。

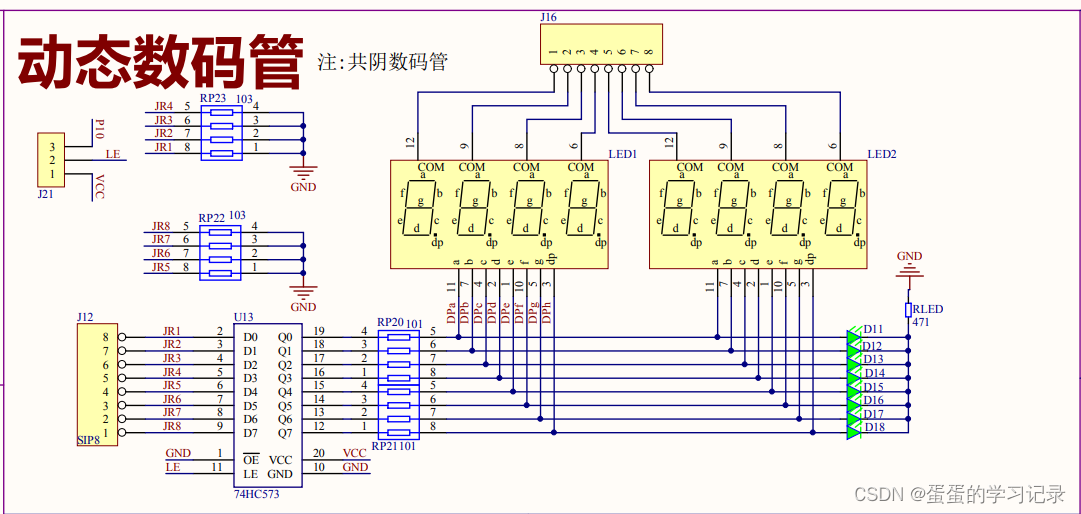

动态数码管显示

电路连接情况

数码管为共阴。

J12与PI 导线连接；J21中LE与VCC连接；J16与J15连接；

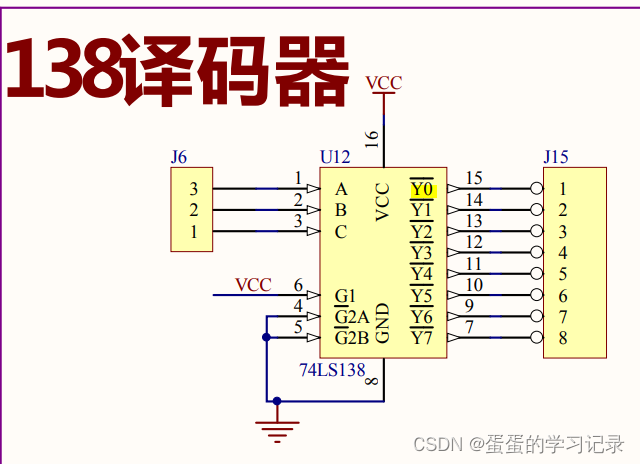

J6中3（A）接P22;        2（B）接P23;       1（C）接P24;

代码

#include <STC89C5xRC.H>
#include "intrins.h"

#define     SMG_display     P1

sbit LSA = P2^2;        // 控制位选的IO
sbit LSB = P2^3;
sbit LSC = P2^4;

// 显示内容
//unsigned char code SMG_code[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,       //
//												0xff,0xc1,0x8c,0xc8};		// off 	U	P 	n
// 显示缓存
unsigned char code SMG_buff[8]={0,1,2,3,4,5,6,7};

unsigned char code SMG_code[18] = {                                 //  共阴编码  （高电平熄灭、低电平点亮）
    0x3f, 0x06, 0x5b,  0x4f , 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f,
    0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71,0xff, 0x00};


void Display()
{
    unsigned char i;
    unsigned int j;
    for (i = 0; i < 8; i++)
    {
        switch (i)
        {
            case 0: LSA=0; LSB=0; LSC=0; break;     // 选择第1个数码管
            case 1: LSA=1; LSB=0; LSC=0; break;     // 选择第2个数码管
            case 2: LSA=0; LSB=1; LSC=0; break;     // 选择第3个数码管
            case 3: LSA=1; LSB=1; LSC=0; break;     // 选择第4个数码管
            case 4: LSA=0; LSB=0; LSC=1; break;     // 选择第5个数码管
            case 5: LSA=1; LSB=0; LSC=1; break;     // 选择第6个数码管
            case 6: LSA=0; LSB=1; LSC=1; break;     // 选择第5个数码管
            case 7: LSA=1; LSB=1; LSC=1; break;     // 选择第6个数码管
        }
        SMG_display = SMG_code[SMG_buff[i]];        // 显示对应数码管的值
        j = 200;                                    // 延长数码管显示的持续时间
        while (j--);
        SMG_display = 0x00;                         // 关闭当前数码管，为下一个数码管显示做准备
    }
}

int main()
{
    while(1)
    {
        Display();
    }
}

结果：

八个数码管依次显示：0 到 7；

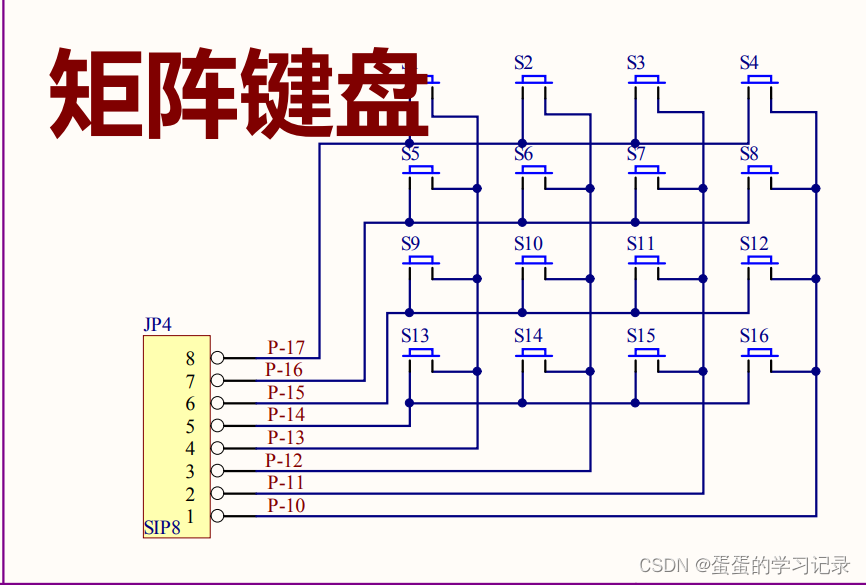

矩阵按键

电路连接情况

JP4接P0引脚；

代码

#include <STC89C5xRC.H>
#include "intrins.h"

#define     SMG_display     P1
#define     KEY_in          P0

sbit LSA = P2^2;        // 控制位选的IO
sbit LSB = P2^3;
sbit LSC = P2^4;

unsigned char SMG_buff[8]={17,17,17,17,17,17,17,17};

unsigned char code SMG_code[18] = {                                 //  共阴编码  （高电平熄灭、低电平点亮）
    0x3f, 0x06, 0x5b,  0x4f , 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f,       //0-9
    0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71,0xff, 0x00};                 //

unsigned char KeyValue;

void Display()
{
    unsigned char i;
    unsigned int j;
    for (i = 0; i < 8; i++)
    {
        switch (i)
        {
            case 0: LSA=0; LSB=0; LSC=0; break;     // 选择第1个数码管
            case 1: LSA=1; LSB=0; LSC=0; break;     // 选择第2个数码管
            case 2: LSA=0; LSB=1; LSC=0; break;     // 选择第3个数码管
            case 3: LSA=1; LSB=1; LSC=0; break;     // 选择第4个数码管
            case 4: LSA=0; LSB=0; LSC=1; break;     // 选择第5个数码管
            case 5: LSA=1; LSB=0; LSC=1; break;     // 选择第6个数码管
            case 6: LSA=0; LSB=1; LSC=1; break;     // 选择第5个数码管
            case 7: LSA=1; LSB=1; LSC=1; break;     // 选择第6个数码管
        }
        SMG_display = SMG_code[SMG_buff[i]];        // 显示对应数码管的值
        j = 200;                                    // 延长数码管显示的持续时间
        while (j--);
        SMG_display = 0x00;                         // 关闭当前数码管，为下一个数码管显示做准备
    }
}

void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 54;
	j = 198;
	do
	{
		while (--j);
	} while (--i);
}

void Key_scan()                 // 取键值函数
{
    unsigned char keyState = KEY_in;
    unsigned char X, Y, Z;
    KeyValue = 0xFF;            // 初始化KeyValue为0xFF，即无键按下的状态
    KEY_in = 0x0f;                  // 先对P1置数进行行扫描
    if (KEY_in != 0x0f)             // 判断是否有键按下
    {
        Delay5ms();             // 延时,软件去干扰
        if (KEY_in != 0x0f)         // 确认按键按下
        {
            X = KEY_in;             // 保存行扫描时有键按下时状态
            KEY_in = 0xf0;          // 列扫描
            Y = KEY_in;             // 保存列扫描时有键按下时状态
            Z = X | Y;          // 取出键值
            // 根据取出的键值判断是哪一个键被按下
            switch (Z)
            {
                case 0xee:  KeyValue = 1;   break;
                case 0xde:  KeyValue = 2;   break;
                case 0xbe:  KeyValue = 3;   break;
                case 0x7e:  KeyValue = 4;   break;

                case 0xed: KeyValue = 5; break;
                case 0xdd: KeyValue = 6; break;
                case 0xbd: KeyValue = 7; break;
                case 0x7d: KeyValue = 8; break;

                case 0xeb: KeyValue = 9; break;
                case 0xdb: KeyValue = 10; break;
                case 0xbb: KeyValue = 11; break;
                case 0x7b: KeyValue = 12; break;

                case 0xe7: KeyValue = 13; break;
                case 0xd7: KeyValue = 14; break;
                case 0xb7: KeyValue = 15; break;
                case 0x77: KeyValue = 16; break;

            }
            SMG_buff[0]=KeyValue;
        }
    }
}

int main()
{
    while(1)
    {
        Key_scan();
        Display();
    }
}

结果：

矩阵按键依次按下：数码管依次显示为：1-9，a-f, 全亮

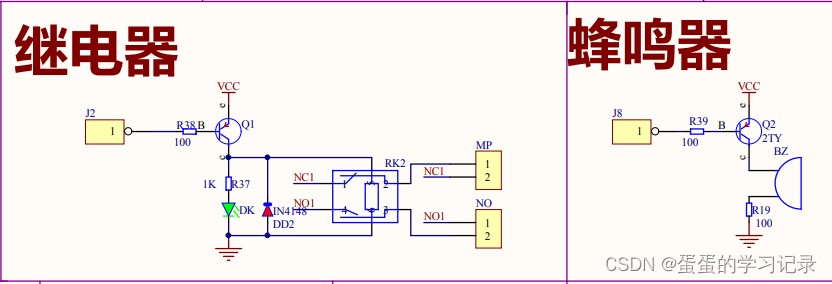

蜂鸣器继电器

电路连接情况

蜂鸣器接P21；继电器接P20；

代码

#include <STC89C5xRC.H>
#include "intrins.h"

#define     KEY_in          P0

sbit Relay  = P2^0;
sbit Buzzer = P2^1;

unsigned char KeyValue;

void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 54;
	j = 198;
	do
	{
		while (--j);
	} while (--i);
}

void Key_scan()                 // 取键值函数
{
    unsigned char keyState = KEY_in;
    unsigned char X, Y, Z;
    KeyValue = 0xFF;            // 初始化KeyValue为0xFF，即无键按下的状态
    KEY_in = 0x0f;                  // 先对P1置数进行行扫描
    if (KEY_in != 0x0f)             // 判断是否有键按下
    {
        Delay5ms();             // 延时,软件去干扰
        if (KEY_in != 0x0f)         // 确认按键按下
        {
            X = KEY_in;             // 保存行扫描时有键按下时状态
            KEY_in = 0xf0;          // 列扫描
            Y = KEY_in;             // 保存列扫描时有键按下时状态
            Z = X | Y;          // 取出键值
            // 根据取出的键值判断是哪一个键被按下
            switch (Z)
            {
                case 0xee:  KeyValue = 1;   break;
                case 0xde:  KeyValue = 2;   break;
                case 0xbe:  KeyValue = 3;   break;
                case 0x7e:  KeyValue = 4;   break;

                case 0xed: KeyValue = 5; break;
                case 0xdd: KeyValue = 6; break;
                case 0xbd: KeyValue = 7; break;
                case 0x7d: KeyValue = 8; break;

                case 0xeb: KeyValue = 9; break;
                case 0xdb: KeyValue = 10; break;
                case 0xbb: KeyValue = 11; break;
                case 0x7b: KeyValue = 12; break;

                case 0xe7: KeyValue = 13; break;
                case 0xd7: KeyValue = 14; break;
                case 0xb7: KeyValue = 15; break;
                case 0x77: KeyValue = 16; break;

            }
            if(KeyValue==1)
                Relay=!Relay;
            else if(KeyValue==2)
                Buzzer=!Buzzer;
        }
    }
}

int main()
{
    while(1)
    {
        Key_scan();
    }
}

结果：

按下S1按键，继电器工作；按下S2按键，蜂鸣器工作；

定时器0的使用

电路连接情况

J12与P1导线相连；

代码

#include <STC89C5xRC.H>

sbit D11 = P1^0;
sbit D13 = P1^2;
sbit D15 = P1^4;

unsigned int count_led1;
unsigned int count_led3;
unsigned int count_led5;

void Timer0Init(void)		//1毫秒@11.0592MHz
{
	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
    ET0=1;
	EA=1;
}

int main()
{
    Timer0Init();
    P1=0X00;
    while(1)
    {

    }
}

void timer0() interrupt 1
{
    count_led1++;
    count_led3++;
    count_led5++;
    if(count_led1==100)
    {
        D11=!D11;
        count_led1=0;
    }
    if(count_led3==200)
    {
        D13=!D13;
        count_led3=0;
    }
    if(count_led5==400)
    {
        D15=!D15;
        count_led5=0;
    }

}

结果

定时器每1ms执行一次；

count_led1加到100，LED1电平取反；count_led3加到200，LED3电平取反；.......。。。。

定时器1的使用

电路连接情况

同定时器0相同，连接led灯;

代码

#include <STC89C5xRC.H>

sbit D11 = P1^0;
sbit D13 = P1^2;
sbit D15 = P1^4;
sbit D17 = P1^6;
sbit D18 = P1^7;

unsigned int count_led1;
unsigned int count_led3;
unsigned int count_led5;
unsigned int count_led7,count_led8;

void Timer0Init(void)		//1毫秒@11.0592MHz
{
	AUXR |= 0x80;		//定时器时钟1T模式
	TMOD &= 0xF0;		//设置定时器模式
	TL0 = 0xCD;		//设置定时初值
	TH0 = 0xD4;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
    ET0=1;
    EA=1;
}

void Timer1Init(void)		//2毫秒@11.0592MHz
{
	AUXR |= 0x40;		//定时器时钟1T模式
	TMOD &= 0x0F;		//设置定时器模式
	TL1 = 0x9A;		//设置定时初值
	TH1 = 0xA9;		//设置定时初值
	TF1 = 0;		//清除TF1标志
	TR1 = 1;		//定时器1开始计时
    ET1=1;
	EA=1;
}

int main()
{
    Timer0Init();
    Timer1Init();
    P1=0X00;
    while(1)
    {

    }
}

void timer0() interrupt 1
{
    count_led1++;
    count_led3++;
    count_led5++;
    if(count_led1==200)
    {
        D11=!D11;
        count_led1=0;
    }
    if(count_led3==400)
    {
        D13=!D13;
        count_led3=0;
    }
    if(count_led5==800)
    {
        D15=!D15;
        count_led5=0;
    }
}

void timer1() interrupt 3
{
    count_led7++;
    count_led8++;
    if(count_led7==100)
    {
        D17=!D17;
        count_led7=0;
    }
    if(count_led8==200)
    {
        D18=!D18;
        count_led8=0;
    }
}

结果：

LED闪烁。

中断0的使用

电路连接情况

数码管动态显示连接P1;中断功能INT0引脚P23接K1(JP5的8);

代码

#include <STC89C5xRC.H>
#include "intrins.h"

#define     SMG_display     P1
#define     KEY_in          P0

sbit LSA    = P2^2;        // 控制位选的IO
sbit LSB    = P2^3;
sbit LSC    = P2^4;

unsigned char SMG_buff[8]={17,17,17,17,17,17,17,17};

unsigned char code SMG_code[18] = {                                 //  共阴编码  （高电平熄灭、低电平点亮）
    0x3f, 0x06, 0x5b,  0x4f , 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f,       //0-9
    0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71,0xff, 0x00};                 //

unsigned char count;

void Display()
{
    unsigned char i;
    unsigned int j;
    for (i = 0; i < 8; i++)
    {
        switch (i)
        {
            case 0: LSA=0; LSB=0; LSC=0; break;     // 选择第1个数码管
            case 1: LSA=1; LSB=0; LSC=0; break;     // 选择第2个数码管
            case 2: LSA=0; LSB=1; LSC=0; break;     // 选择第3个数码管
            case 3: LSA=1; LSB=1; LSC=0; break;     // 选择第4个数码管
            case 4: LSA=0; LSB=0; LSC=1; break;     // 选择第5个数码管
            case 5: LSA=1; LSB=0; LSC=1; break;     // 选择第6个数码管
            case 6: LSA=0; LSB=1; LSC=1; break;     // 选择第5个数码管
            case 7: LSA=1; LSB=1; LSC=1; break;     // 选择第6个数码管
        }
        SMG_display = SMG_code[SMG_buff[i]];        // 显示对应数码管的值
        j = 200;                                    // 延长数码管显示的持续时间
        while (j--);
        SMG_display = 0x00;                         // 关闭当前数码管，为下一个数码管显示做准备
    }
}

void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 54;
	j = 198;
	do
	{
		while (--j);
	} while (--i);
}

void INT0_Init(void)
{
	IT0 = 1;            //设置下降沿触发中断
	EX0 = 1;            //使能外部中断0
	EA = 1;             //使能全局中断
}

int main()
{
    INT0_Init();
    while(1)
    {
        SMG_buff[0] = count/100;
        SMG_buff[1] = count%100/10;
        SMG_buff[2] = count%10;

        Display();
    }
}

void ExInt0() interrupt 0
{
	if(P32 == 0)
	{
		Delay5ms();
		if(P32 == 0)
		{
			count++;
		}
	}
}

结果

K1按下，数码管显示的数值为检测到中断0成功识别到连续两次，P32引脚电平被拉低的次数。

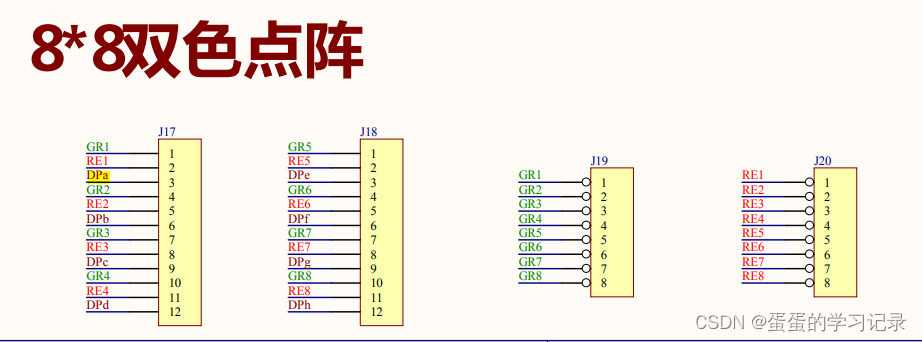

8*8点阵

电路连接情况

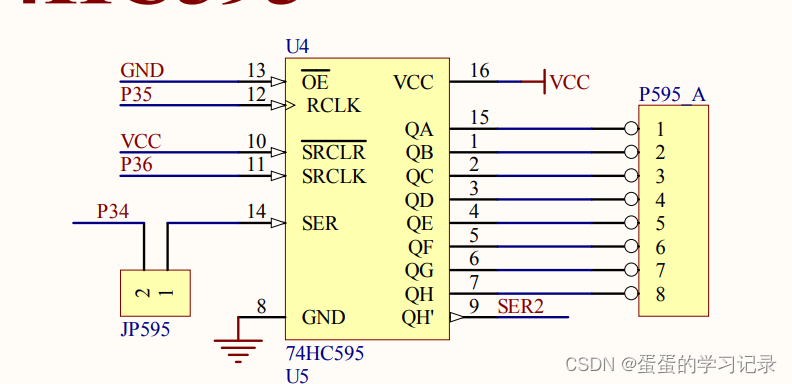

74HC595移位数据：P595 A连接J12：用于控制位选。控制DPa,DPb......电平。

P0引脚接 J19 （绿色灯）或 J20 （红色灯）用于控制段选。显示一行（列）的八个灯亮灭。

代码

#include <STC12C5A60S2.H>

sbit LSA = P2^2;        // 控制位选的IO
sbit LSB = P2^3;
sbit LSC = P2^4;

sbit SER=P3^4;
sbit RCK=P3^5;
sbit SRCLK=P3^6;

unsigned char LED[]={0x00,0x18,0x3C,0x1E,0x0F,0x1E,0x3C,0x18};

void Delay1ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

void MatrixLED_Init(void)
{
	RCK=0;
	SRCLK=0;
}

void MatrixLED_Show(unsigned char Column,unsigned char Date)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		SER=Date&(0x80>>i);
		SRCLK=1;
		SRCLK=0;
	}
	RCK=1;
	RCK=0;

	P0=~(0x80>>Column);
	Delay1ms();

}

void Display()
{
    unsigned char i;
    unsigned int j;
    for (i = 0; i < 8; i++)
    {
        switch (i)
        {
            case 0: LSA=0; LSB=0; LSC=0; break;     // 选择第1个数码管
            case 1: LSA=1; LSB=0; LSC=0; break;     // 选择第2个数码管
            case 2: LSA=0; LSB=1; LSC=0; break;     // 选择第3个数码管
            case 3: LSA=1; LSB=1; LSC=0; break;     // 选择第4个数码管
            case 4: LSA=0; LSB=0; LSC=1; break;     // 选择第5个数码管
            case 5: LSA=1; LSB=0; LSC=1; break;     // 选择第6个数码管
            case 6: LSA=0; LSB=1; LSC=1; break;     // 选择第5个数码管
            case 7: LSA=1; LSB=1; LSC=1; break;     // 选择第6个数码管
        }
        MatrixLED_Show(i,LED[i]);
        j = 100;                                    // 延长数码管显示的持续时间
        while (j--);
        P0=0xFF;
    }
}


void main()
{
	MatrixLED_Init();
	while(1)
	{
		Display();
	}
}

结果

显示内容位心形图案。

结语

以上代码为89C52环境创建的项目代码，但本人开发板单片机型号为STC12C5A60S2，

测试过程中发现延时、定时器设定的理论时间 与 实物显示时间长短反应不一致。但可运行。

故基础部分再次结束。

我将再下一篇用STC12C5A60S2单片机芯片。

继续书写优化代码。

蛋蛋的学习记录
关注
  • 1
    点赞
  • 踩
  • 5
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
STC89C52RC.H
11-21
STC89C52RC单片机C语言变成用的头文件
项目七 基于stc89c52系列单片机安全充电仿真
凤凰涅槃而生
05-18 937
前言：作者想要帮助一些童鞋和爱好者进行项目构建，但自知能力有限，不喜可论，创作不易，勿喷。 系统采用stc89c51芯片进行的单片机由pt100测温，根据温度大小控制充点电流大小。 项目包含主要器件stc89c51 lcd1602 PCF8591 PT100 项目包含程序 仿真 main.c #include <reg51.h> #include <math.h> extern float log (float val); #include <ds1602.c> uc
基于STC89C52单片机的LED显示电子钟的制作
FML7169的博客
03-22 2万+
目录 摘要： 4 关键字： 4 1.绪论 5 1.1课题意义 5 1.2课题目的 5 1.4 课题的研究内容及技术要求 6 1.4.1 本课题的研究内容 6 1.4.2 本课题的主要任务 6 1.4.2.1 功能要求 6 1.4.2.2 主要技术指标 7 1.4.2.3 工艺要求 7 2 设计要求与方案论证 7 2.1 设计基本要求 7 2.2 编程语言方案论证 8 ...
基于STC89C52单片机的智能家居系统
热门推荐
Henchyoung
08-14 2万+
一、开发环境/工具： 环境：keil4 器件：STC89C52RC、Wifi模块（ESP8266）、DHT11温湿度传感器、声音传感器，雨水传感器、LCD1602   二、项目描述： 1、 使用DHT11采集当前环境温度、湿度信息，监测敲门、监测室外天气； 2、 通过无线通信ESP8266模块发送到服务器，服务器连接局域网； 3、 手机可以通过访问局域网来访问家中的数据信息；  ...
stc89c52单片机介绍_项目一 单片机及相关软件的介绍应用
weixin_39715538的博客
12-09 1万+
项目一 单片机及相关软件的介绍应用（一）项目任务ü 掌握C51单片机的基础知识；ü 完成Keil和烧录软件的安装，并能正确使用。（二）相关知识点2.1、单片机基本概念1）单片机的基本组成单片机又称单片微控制器，类似于一台微型计算机，内部资源主要可分为Flash、RAM、SFR。Flash，俗称“闪存”，用于存储程序，它的最大特点是断电后数据不会丢失，其存储特性相当于计算机的硬盘。RAM（Rando...
【51单片机】使用STC烧录软件生成定时器的代码以及注意事项
小吉妙妙屋
05-04 1575
使用STC烧录软件生成定时器的代码以及注意事项
STC89C52舵机详细代码
Love3414321723的博客
10-08 656
【代码】STC89C52舵机详细代码。
蓝桥杯15系列单片机建立库函数
apple_74941861的博客
03-15 258
15系列单片机建立库函数
【嵌入式】基于STC89C52RC的51单片机学习（一）
qq_51392613的博客
08-10 669
单片机）是一种集成电路芯片， 把具有数据处理能力的中央处理器CPU、随机存储器RAM只读存储器ROM、 多种I/O口和中断系统、定时器计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多 路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。1.2什么是单片机开发板。
基于52单片机的电子时钟（原理图，代码）
2201_75969680的博客
08-02 5070
本文是关于电子时钟，万年历的设计，包含原理图，代码，仿真，等
STC89C52单片机开发板PDF原理图+软件程序例程源码（48例）.rar
12-09
STC89C52单片机开发板PDF原理图+软件程序例程源码（48例）： 28 一分钟倒计时 29 温度计DS18B20 3 点亮四个LED灯2 30 通过矩阵按键与数码管 31 抢答器 32 秒表（可暂停） 33 门铃 34 交通灯 35 计数器计数 36 红外解码数码管显示 37 蜂鸣器播放音乐 38 蜂鸣器 39 定时器定时常用参数(参考) 4 一个LED闪烁 40 定时器定时 41 定时器 42 单片机串口接收数据 43 单片机产生占空比可调方波（PWM） 44 串口发送一字节数据 45 串口发送一串字符 46步进电机 47 表决器 48 报警器 5 led移动闪烁 6 led移动闪烁2 7 多路开关状态 8 流水灯1 8X8点阵实验 9 流水灯2
STC89C5xRC单片机头文件
02-10
STC单片机头文件，STC单片机开发库，STC单片机寄存器
STC89C52RC代码
08-26
当年写的C52代码，需要的下了不要喷我，我当年写的，也是新手。
STC89C52RC51单片机学习资料（原理图+例程+教学文档）-电路方案
04-20
这是一款非常适合单片机初学者以及想学硬件设计，单片机的人。从51单片机打发展史开始讲解，基础的模数电，C语言，再到51入门的程序。再到51内部资源的学习，再到物联网方面的高级篇学习。高级篇有蓝牙，WIFI。
项目四 基于stc89c52系列单片机恒温箱（不包含pid算法）.rar
05-17
系统采用STC12C5A60S2芯片进行的单片机恒温箱，能够实现恒温加热，超温报警 有程序原理图PCB 文章链接 https://blog.csdn.net/qq_42704442/article/details/124830996?csdn_share_tail=%7B%22t
物联网项目实战开发之STC89C52制作的篮球计时计分系统完整资料
07-07
使用STC89C52单片机+1602液晶屏+按键，使用KEIL C语言编程。实现A、B队的分数统计，倒计时，比赛回合统计等。 1.内含硬件原理图接线。 2.C代码工程。
项目五 基于stc89c52系列单片机环境温湿度检测控制.rar
05-17
系统采用stc89c51芯片进行的单片机环境温湿度检测控制，能够实现温湿度检测与调节设定。上代码。 项目包含主要器件stc89c51 lcd1602 dht11 项目包含程序 仿真 原理图 PCB 详细链接在...
(STC)51单片机开发手册_v2.8.pdf
06-23
这是DS小龙哥编写的(STC)51单片机开发手册，适合51单片机入门初学者，大学生等当做工具书使用。实验的平台采用的是普中科技单片机平台，文章中的知识点详细，代码...四、 单片机项目篇 146 5.1 16x16点阵滚动显示 146
PY32F040单片机产品介绍，LQFP封装，带LCD 驱动器
最新发布
Dertyl的博客
04-28 176
PY32F040片内集成 UART、I2C、SPI、ADC、DAC、OPA等多种模块，最大 128 Kbytes flash 存储器，16 Kbytes SRAM。芯片支持Sleep 和 Stop低功耗模式。PY32F040单片机搭载了 Arm® Cortex-M0+内核，最高主频可达72 MHz，专为高性价比、高可靠性的系统而设计，符合消费市场的基本设计需求。PY32F040的芯片参考手册、应用文档等完整的开发资料可以在芯岭技术官网（www.xinlinggo.com）内下载，帮助客户快速开发。
STC89C52单片机
05-03
STC89C52是一款8051系列单片机，由STC（意法半导体）公司推出。它具有高性能、低功耗、可编程等特点，被广泛应用于各种嵌入式系统中。它的主要特性包括： 1. 采用CMOS工艺，工作电压范围广，从2.4V到5.5V可编程。 2. 内置12MHz振荡器，可支持高速运行。 3. 可编程FLASH存储器，容量为8KB或16KB。 4. 三组定时器/计数器，可用于定时、计数和PWM输出等多种应用。 5. 内置UART串行口，支持异步串行通信。 6. 具有丰富的中断源，可编程中断优先级。 7. 具有多种复位方式，包括硬件复位、软件复位和电源复位等。 STC89C52单片机广泛应用于各种嵌入式系统中，如智能家居、智能电子产品、工业控制、汽车电子等领域。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

蛋蛋的学习记录

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
