Proteus 8 的使用记录

创建仿真文件

新建文件：默认下一步，至完成创建。

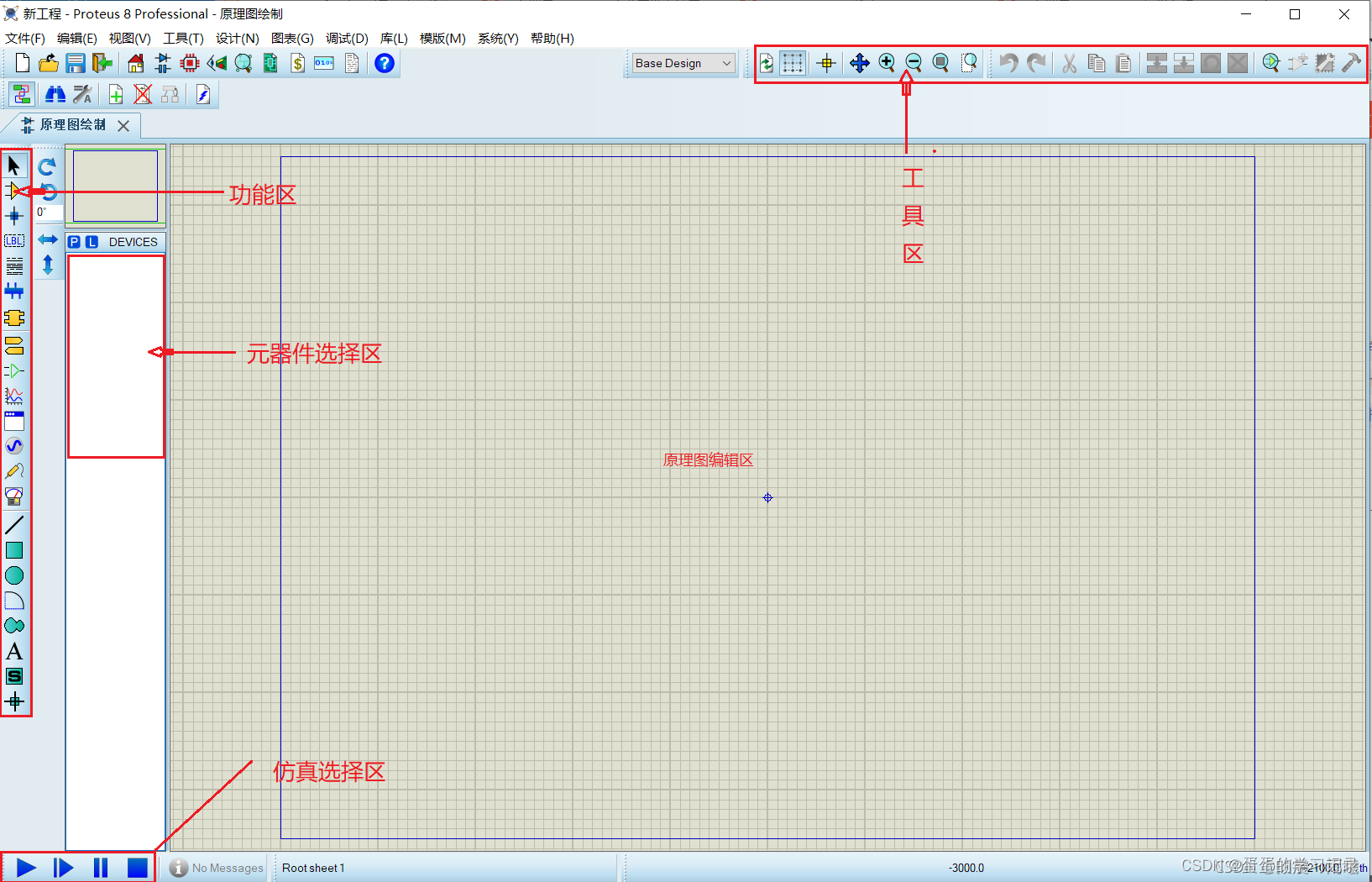

功能选择如图：

放置器件

常用元器件名称    keywords
常用51单片机    AT89C52
晶振    CRYSTAL
电阻    RES
排阻    RESPACK-8
瓷片电容    CAP
电解电容    CAP-ELEC
单刀单掷开关    SW-SPST
单刀双掷开关    SW-SPDT
按钮    BUTTON
发光二极管    LED
蜂鸣器    BUZZER
三极管    NPN/PNP
数码管    7SEG

电源

交流电

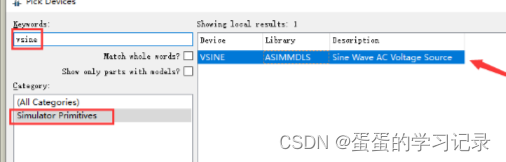

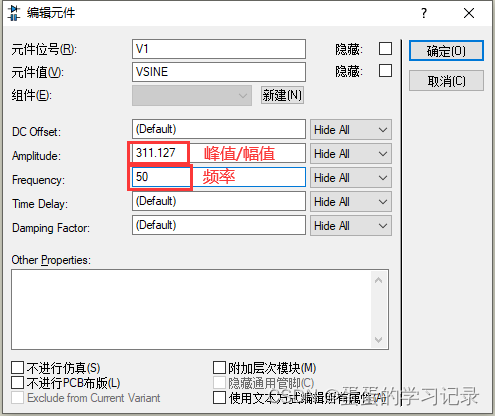

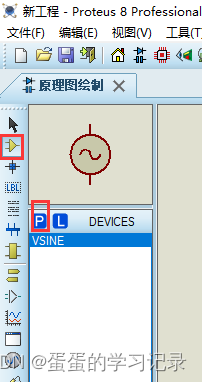

使用元件 vsine。单击左侧栏中components mode中的图标，点击 P 转到组件资源管理器。

变压器

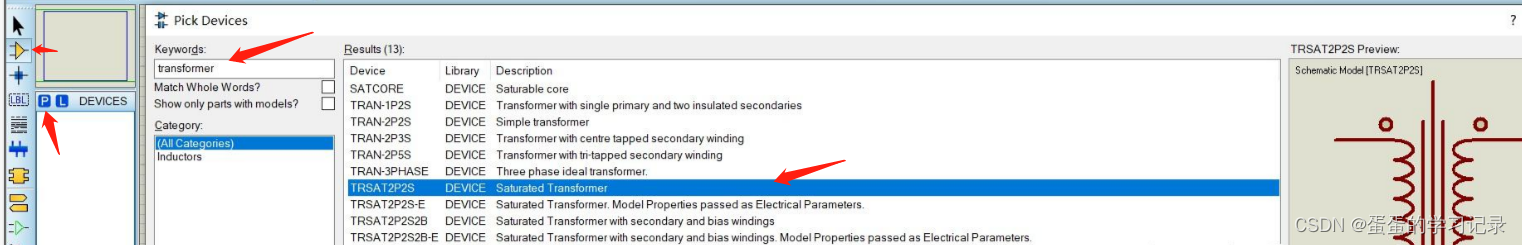

在搜索栏中输入关键词 transformer，也就是变压器的英文。在组件窗口中，

选择一个simple transformer，                (降压变压器)

ideal  transformer                                    (可升可降)

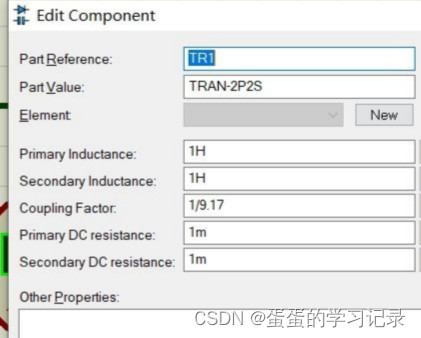

在属性窗口中，可以看到很多选项，比如变压器初级Primary Inductance和次级电感Secondary Inductance、耦合系数Coupling Factor、初级和次级电阻。

倍数：直接修改coupling factor值，直接如下图所示，分母为Vin/Vout.

Np：主线圈匝数

Ns：次线圈匝数

测量工具

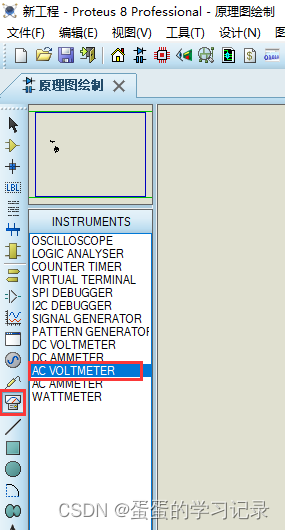

交流电压表

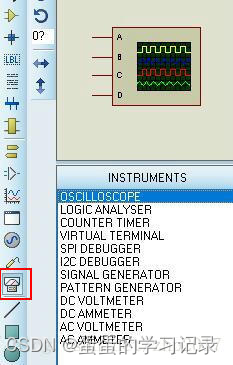

示波器

电子器件

电容

P 转到组件资源管理器。搜索：Capacitors

二极管

P 转到组件资源管理器。搜索：Diodes

电阻

搜索：Resistors

电感

搜索：Inductors

启动仿真
