西门子200smat编程基础（1）

点动自锁混合案例控制

（1）按SB1，电机正转

（2）按SB2，电机反转

（3）按SB3，电机点动

分析步骤：

（1）画出电路图。

（2）画出对应的梯形图。

（3）脱离电路图去编程。

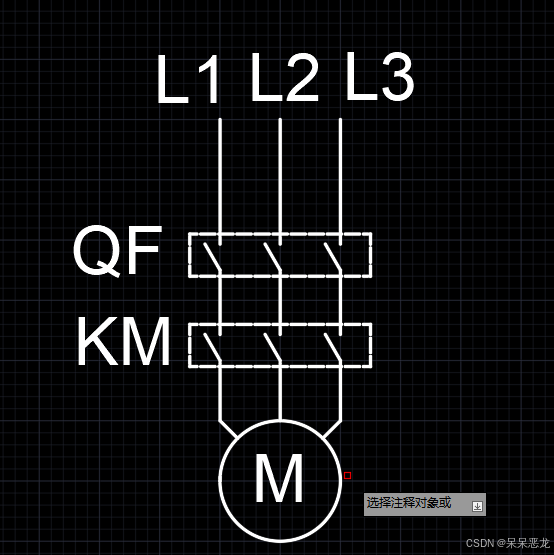

（1）按SB1，电机正转（电路图如下）

L1,L2,L3指的是工厂用电的三相交流电,即三根火线，每根火线之间的电压为380伏的交流电。

QF指的是空气开关,一般在工厂中指的是总开关。

KM是接触器的符号。接触器的工作原理是。通电时，内部线圈产生磁场。常开开关闭合，常闭开关断开。

所以如图所示，当总开关QF闭合时。线路通电km中的常闭开关吸合电动机M得电。电机正转。

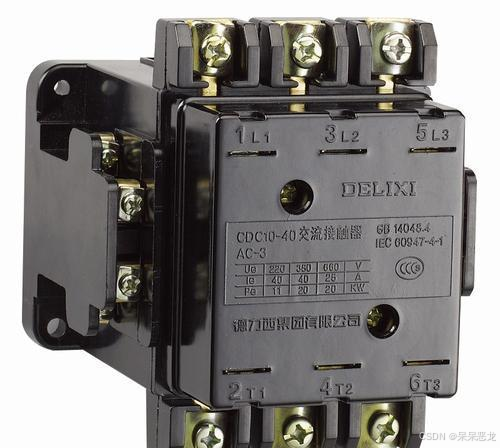

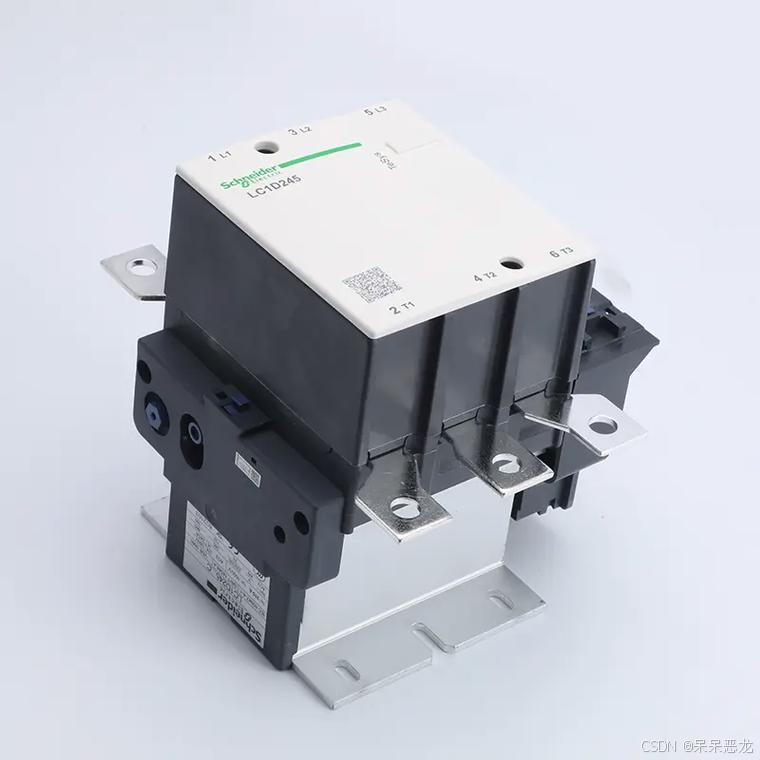

上面是接触器的图片（来自百度搜索）

而上图片的电路为主电路。实现SB1、SB2、SB3各个功能的为控制电路。而主电路中接触器的三个开关。称之为主触点。除此之外还有其他触点。

若要实现（1）和（2）的功能。需要实现当SB1或SB2按下时电路能够实现自锁。

上面是实现整体功能的电路图。很好理解，SB1按下。 KM得电吸合。右侧小回路中KM触点吸合。 SB1松开时，回路仍然通电，实现电机正转。SB2按下状态取反。控制回路不得电，电机停转弱。SB3按下时电路得电电机转动。但没有自锁，松开后，电机停转。

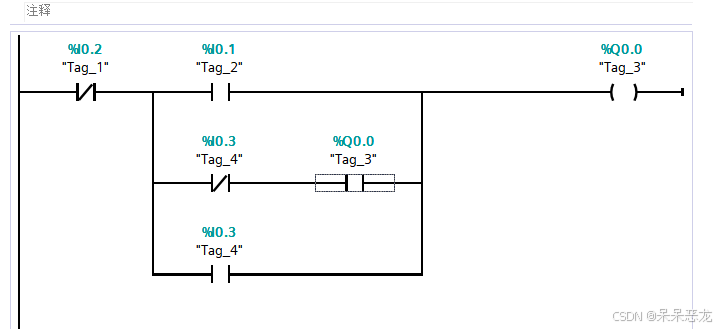

然后进行下一步。根据电路图直接画出梯形图。大致如下图所示。

当然，这只是练习电路图转程序图的能力。实际应用时，这种编程格式并不推荐。

然后进入下一步。使器电路图和梯形图直接进行编程。

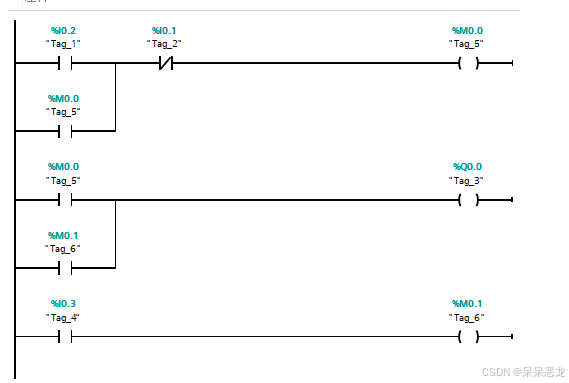

编程的梯形图，大概长这样。但注意此图片用的是博图编程软件。而西门子Plc200SMART

编程用的不是这个软件。思路也很好理解，至少电路I0.1闭合。 M0.0得电。 M0.0得电之后，这条线一直得电实现自锁。 M0.0相当于一个它相当于一个中继信号。 RM0.0得电后变成长闭第二条线得电Q0.0。做出反应，输出。从而实现电机的转动。而第三条线。I0.3。按一下时，开关闭合。 M0.1得电后。第二条线同样的得电，电机转动。

上述内容只是简单梳理一下逻辑了解一下Plc编程的基本步骤。内容并不严谨，尤其是程序图。请批判性地查阅。
