STC8增强型单片机开发——点亮第一盏小灯

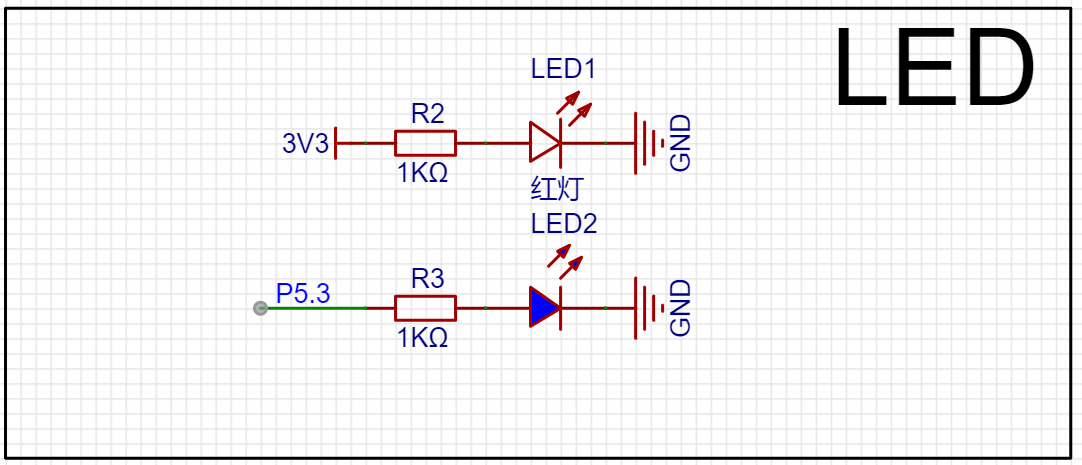

一、原理图

通过控制 P5.3引脚输出高电平时，LED灯就点亮，输出低电平时LED灯就熄灭

二、需求实现

点亮或是熄灭LED

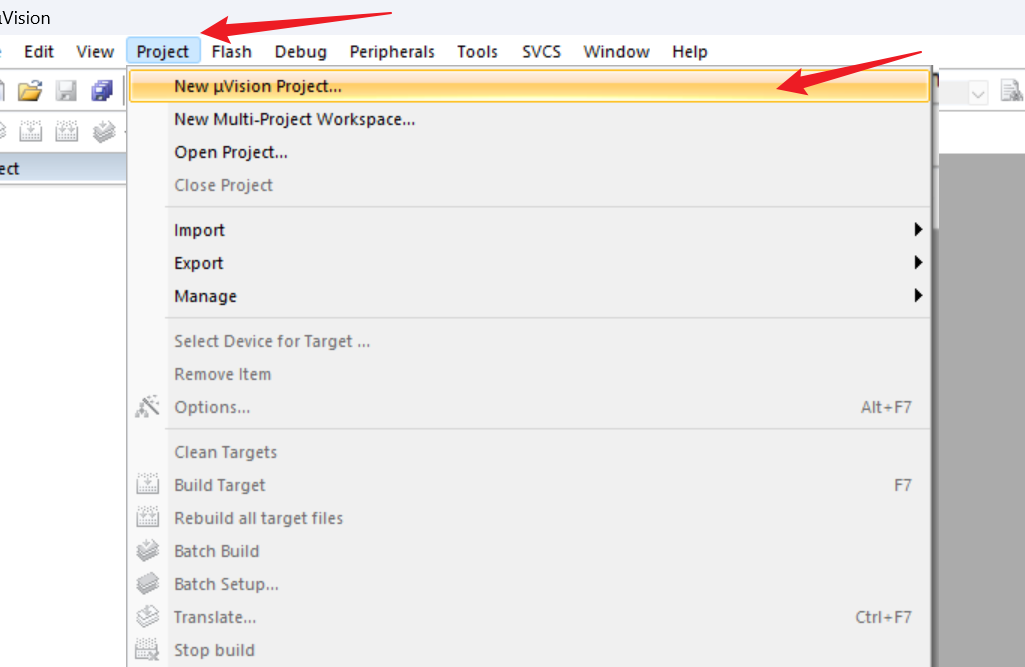

1.项目创建

根据个人情况，选择合适的目录，创建项目

2.配置开发板信息

配置设备信息：

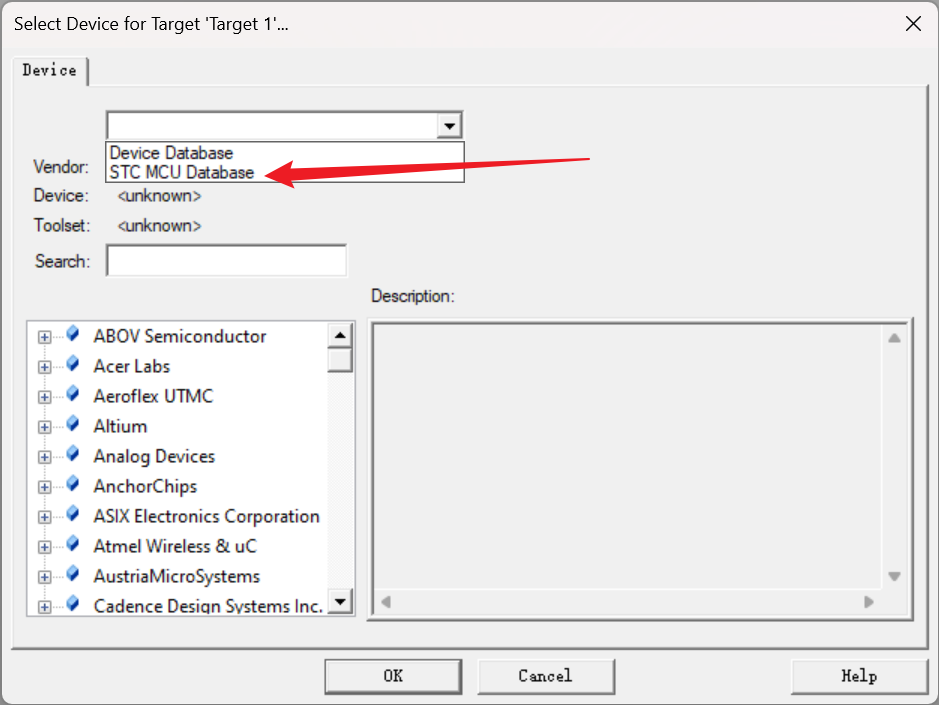

当前位STC芯片的开发板，选择STC MCU Database

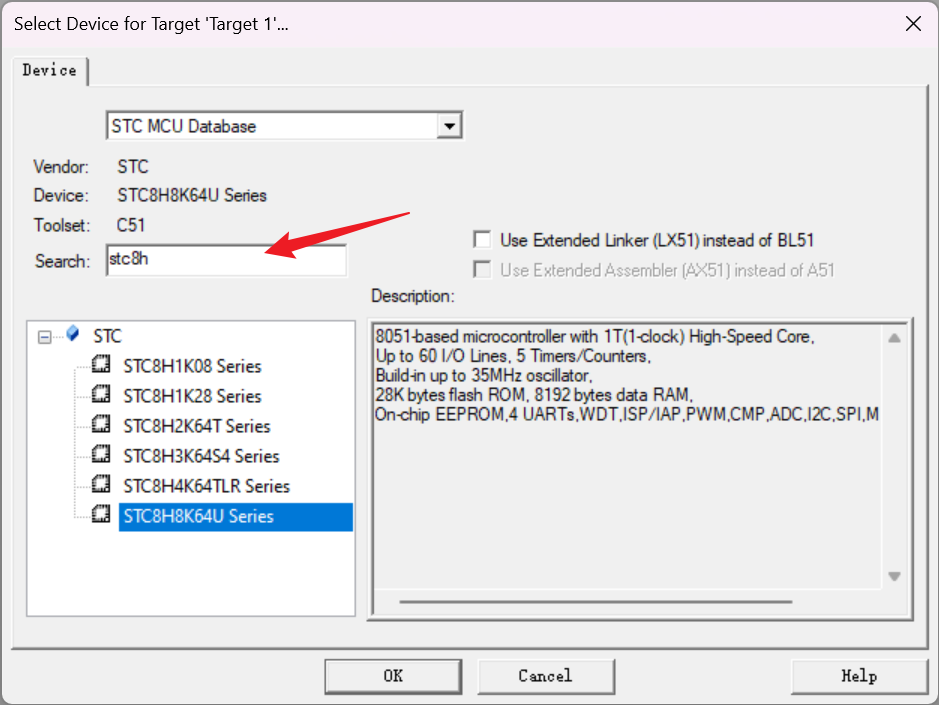

搜素具体芯片型号，进行配置：

黑马程序员的stc芯片位STC8H系列下的8K64U型号，选择对应型号即可。如果以后采用的是其他型号，则选择其他型号

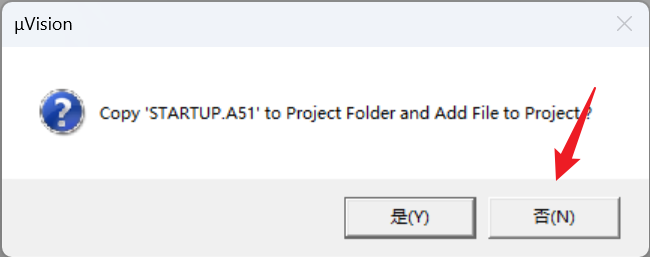

取消汇编配置，新建完成项目

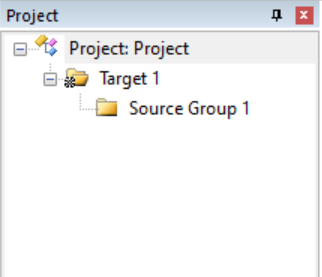

项目新建完成后，目录结构如下：

• Target 1为项目根节点
• Source Group1为源码目录
• 可根据程序内容来修改他们的名称

3.编码实现

结构准备

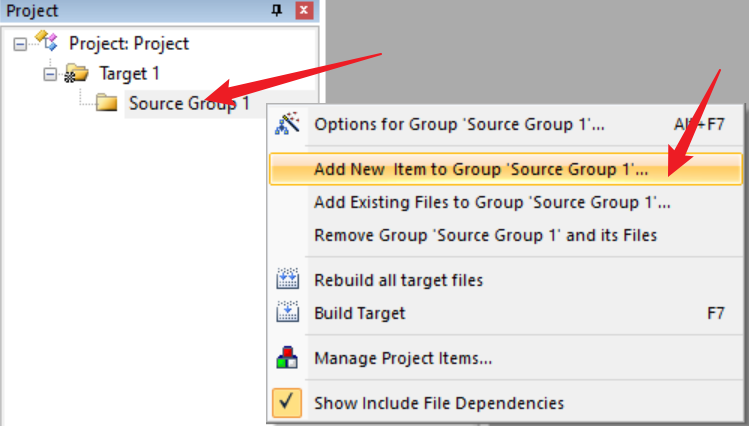

在源码目录，右键打开操作面板，选择Add New Item to Group ...

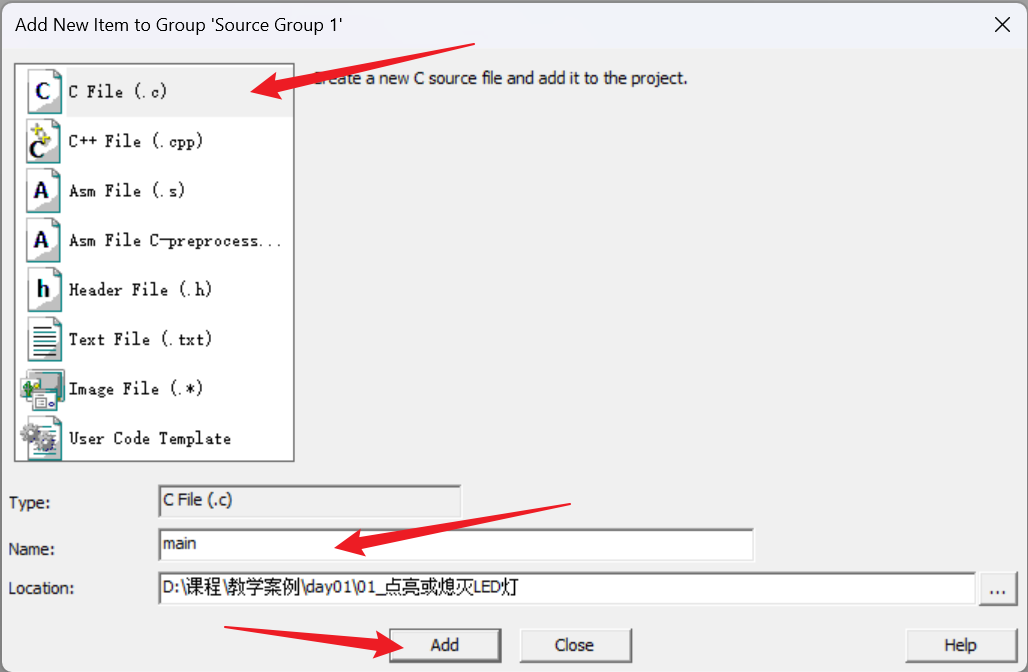

新建main.c文件。根据面板提示，选择C File,确定好文件名称，当前的文件名称为`main`。

Add完成后，在源码目录中会多一个 main.c文件

4.代码实现

在 main.c中编写代码，实现main函数

#include "STC8H.H"

int main() {
    P5M0 = 0x00;
    P5M1 = 0x00;

    P53 = 1;
    while(1) {}
}

#include "STC8H.H"

int main() {
    P5M0 = 0x00;
    P5M1 = 0x00;

    P53 = 0;
    while(1) {}
}

5.编译烧录运行

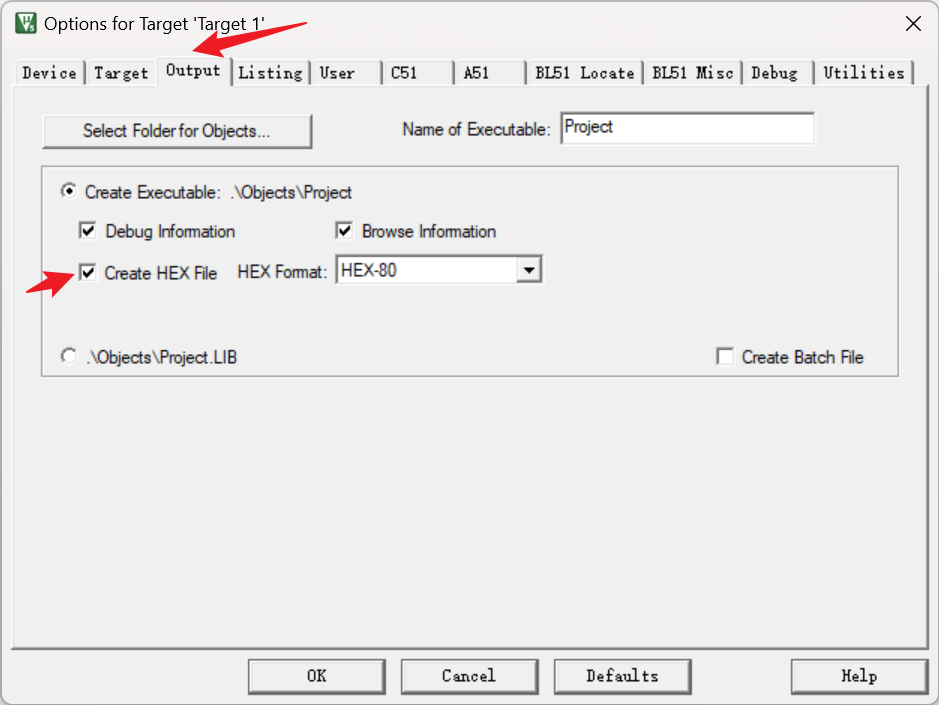

1. 如果没有配置编译输出，需要进行输出配置

在Output中 勾选 Create HEX File

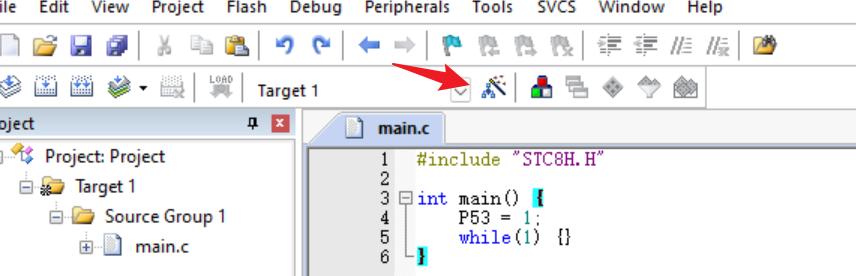

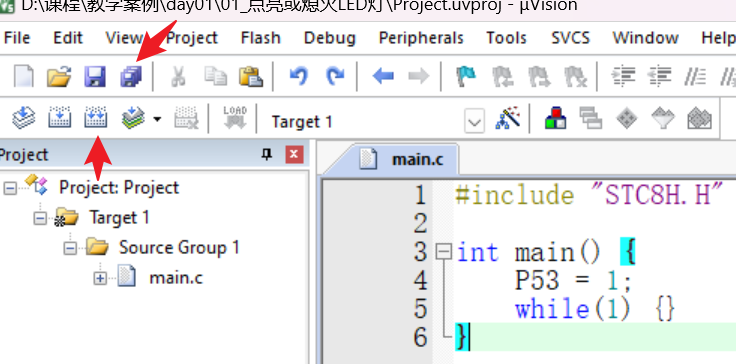

1. 保存与编译代码

编译完成后，来到项目创建的目录下的Objects目录中，会有一个以.hex结尾的二进制文件，这个文件就是编译的结果，也是需要进行烧录的二进制文件

1. 烧录

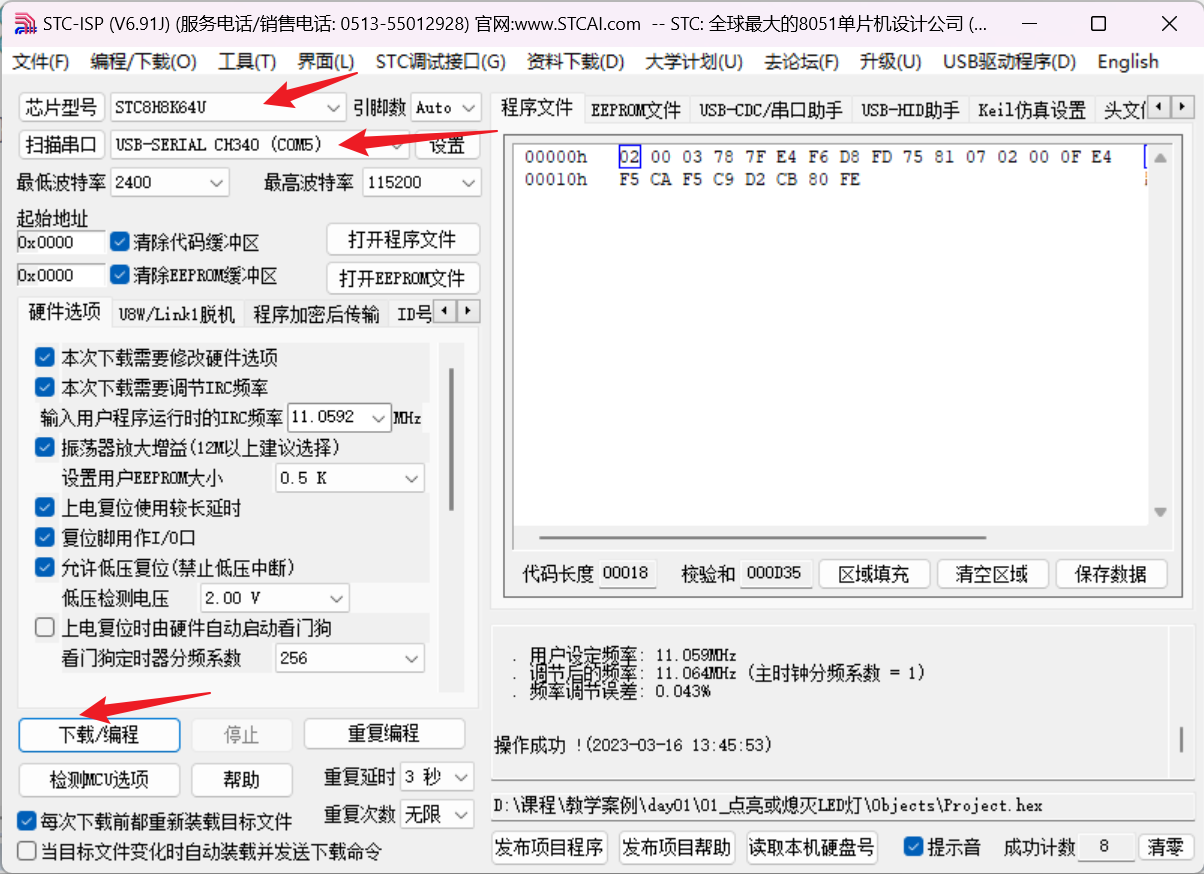

打开 STC-ISP工具，对烧录进行配置

• • 芯片型号：根据当前开发板STC8型号进行确定，黑马程序员的STC8开发板采用的是STC8H8K64U
  • 串口：开发板和PC电脑通过USB进行连接后，会显示串口信息，选择对应的串口

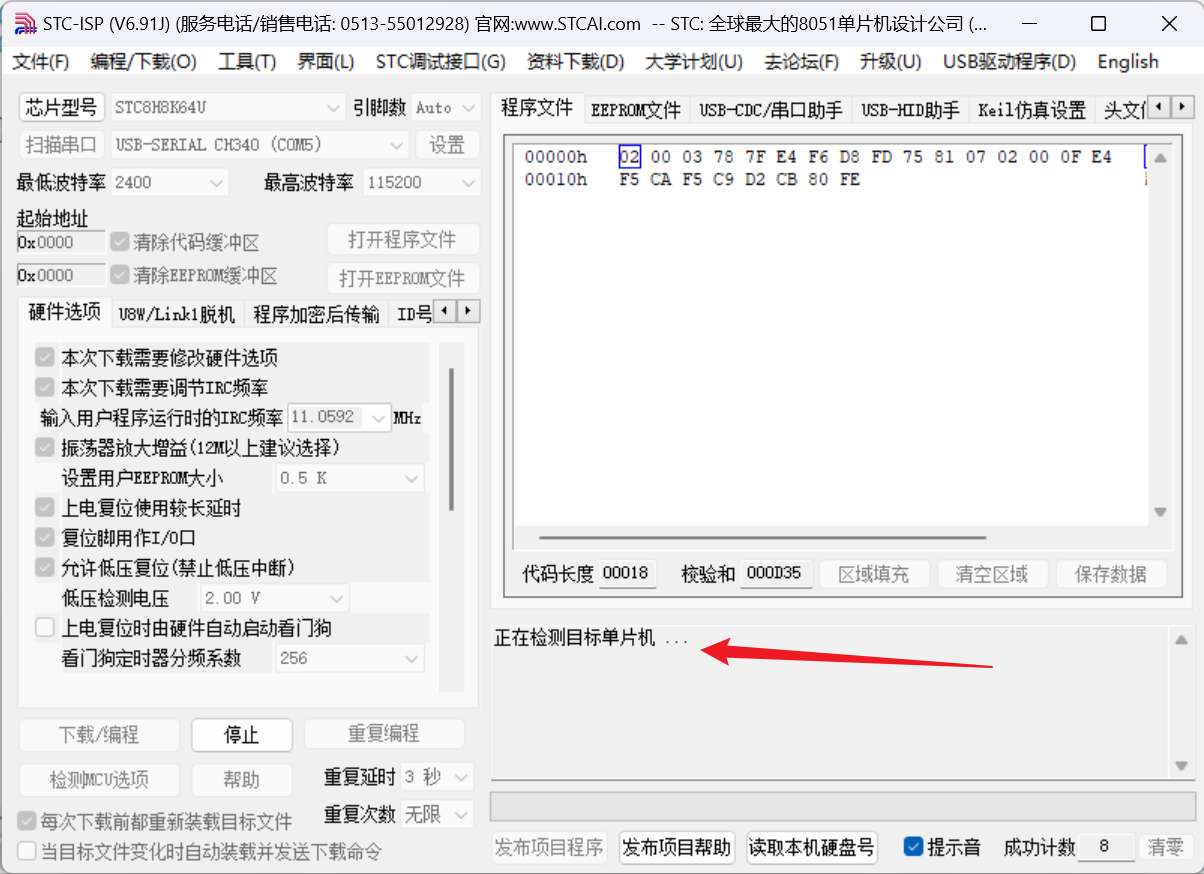

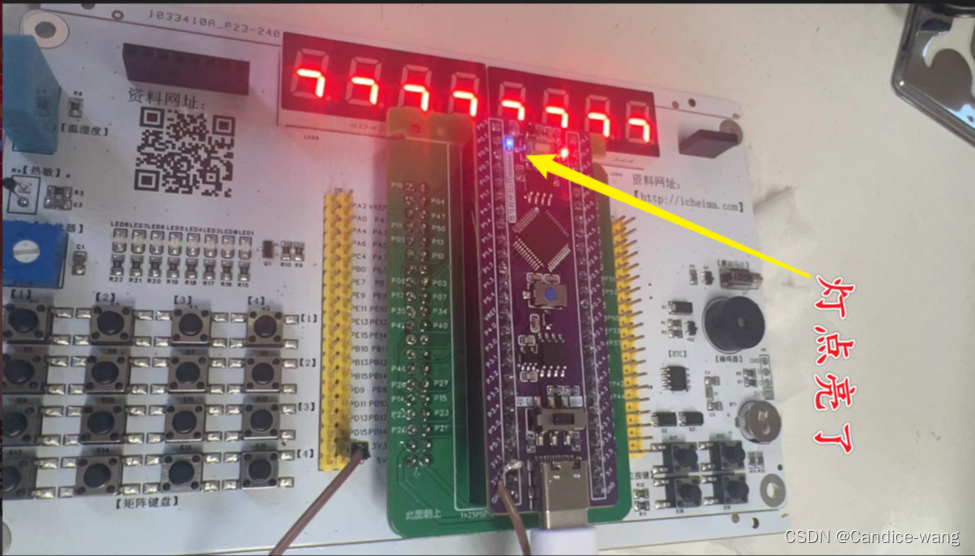

点击下载/编程此时，烧录提示中显示 正在检测单片机....

此时需要点击开发板中的蓝色按钮，进行烧录。
