2.液晶显示屏结构简介

一、液晶显示屏基本结构

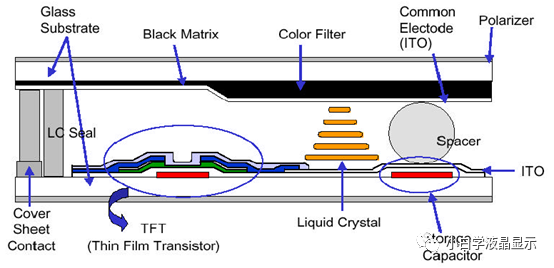

TFT-LCD 剖面图

名词说明

Cover Sheet Contact：封装片连接点

LC Seal:液晶密封胶，防液晶泄露

Glass Substrate:玻璃基板，用于夹住液晶，下板有TFT，上板有VCOM/CF

TFT(Thin Film Transistor): 薄膜晶体管，相当于开关，控制液晶充放电

Black Matrix: 黑矩阵，遮挡不需透光的TFT

Color Filter: 彩色滤光片，用于将背光发射的自然光过滤成R/G/B单色光

Liquid Crystal: 液晶，透光介质，光源从下基板经液晶扭转传输

Common Electrode: 公共电极，提供VCOM电压

Spacer: 间隙子，填充物，起支撑作用，防止Panel内陷

Storage Capacitor: 存储电容(Cs)，用于存储电荷，保持画面显

Polarizer: 偏光片，滤除垂直方向的光,而让平行方向的光通过

PI Alignment Layer: 配向膜，给液晶分子一个初始的偏转角度，预倾角

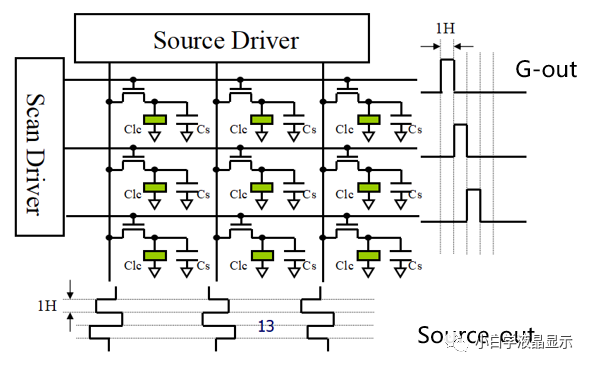

二、TFT-LCD基本等效电路

TFT-LCD基本等效电路

Clc：液晶电容，液晶分子构成的等效电容，通过改变施加在Clc两端的电场(Source Driver提供的电压和VCOM电压的压差)控制液晶分子的偏转角度，从而改变光线的透过率，以呈现不同的亮度(灰阶)。

Cst：存储电容，这个电容一般会比Clc大很多，用于保持Clc的电量；因为液晶电容比较小，由于TFT的特性存在漏电问题，需要Cst电容及时给液晶电容充能。

基本工作原理：Scan Driver(又称Gate Driver)依照时序逐行打开TFT，同时Source Driver依照时序逐行对Clc,Cst充电；每充完一行该行的TFT就会关闭，将Clc,Cst的电场锁定，即完成对这一行的画面显示。依次对每一行都进行上述操作，即可完成整帧(Frame)画面的显示。
