138译码器工作原理

138译码器是一种常用的三-八线译码器，其工作原理如下：

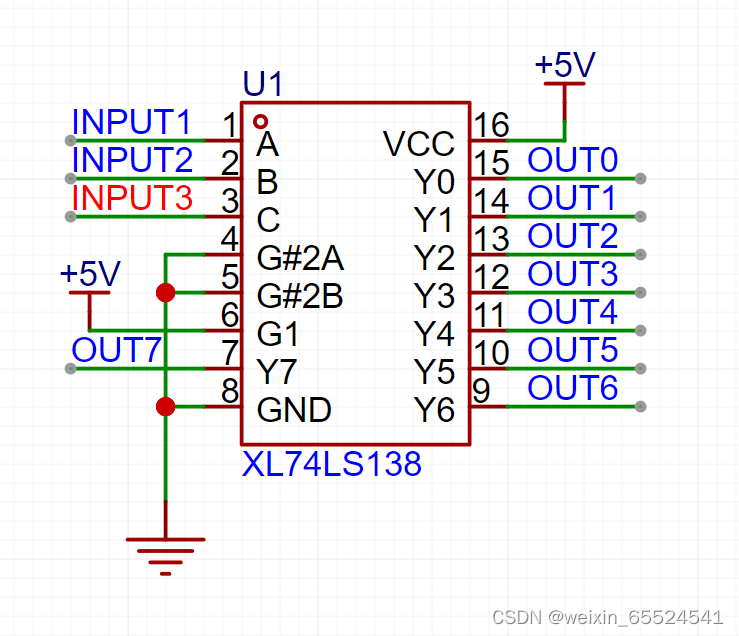

138译码器通常由三个输入引脚（A2、A1、A0）和八个输出引脚（Y0～Y7）组成。输入引脚可以接收三位二进制代码作为输入，而每一个输出引脚对应一个特定的输出状态。

工作原理如下：

1. 当输入引脚接收到二进制代码时，译码器会根据输入代码的不同将对应的输出引脚置为低电平（逻辑“0”），其余输出引脚则保持高电平（逻辑“1”）。
2. 通过输入引脚的不同组合，可以实现将一个特定的输入代码映射到对应的输出引脚上。

例如，如果输入引脚接收到二进制代码"010"，则译码器会将输出引脚Y2置为低电平，其余输出引脚则保持高电平。这样，我们可以利用138译码器将三位二进制代码转换为八个输出状态之一。

总结来说，138译码器根据输入引脚接收到的二进制代码，将对应的输出引脚置为低电平，实现了二进制代码到输出状态的转换。
