内容简介：

1.设计一个app的门户框架，需要实现4个tab切换效果；

2.在任一tab页实现列表效果；

3.用gitee将项目源码写明；

需求分析：

UI设计：

以手机微信主界面为例：应该将主界面分为三个版块，top，content，bottom；

top.xml

在top界面应该展示出该主界面的标题，即微信，在res.layout包里new一个top.xml文件，来写顶部的LinearLayout。顶部的设计比较简单，我们只需要新建一个LinearLayout，插入一个文本框，设置标题并使其居中，然后设置背景颜色为红色、文字颜色大小即可。

content

在content板块中，应该能够根据底部功能栏的切换而随之切换。即可以在AS中使用FrameLayout实现该功能，在FrameLayout中包含四个fragment部件对应四个功能栏即可。在res.layout包里新建四个tab.xml文件，在该界面插入文本框介绍该界面并使文字居中。

bottom.xml

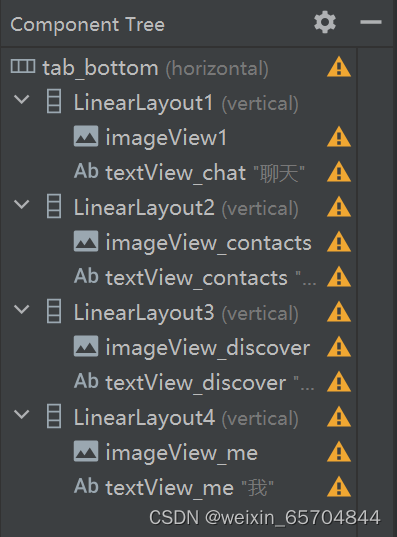

在bottom板块中方，通过分析将其水平划分为四个水平方向上的LinearLayout。在res.layout包里new一个button.xml文件，来写底部部的LinearLayout。下面的button分成四块，每块由一个图标和一段文本构成。所以可以用LinearLayout中再包裹一个LinearLayout，被包裹的每个LinearLayout里包含一个ImageView和TextView控件。

列表实现

可以使用recycleview实现列表，连接其中一个tab界面，创建数据列表，并提供适配器进行展示。

代码模块讲解：

main.xml:

引入其他的xml文件应使用include语法,用"include" 将刚才写的top和button两个组件放到这个main.xml中来，然后中间用FrameLayout标签作为内容区,展示content板块。

该界面的整体布局应该是vertical LinearLayout。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">


    <include
        layout="@layout/top" />

    <FrameLayout
        android:id="@+id/content"
        android:layout_width="match_parent"
        android:layout_weight="1"
        android:layout_height="wrap_content"/>

    <include
        layout="@layout/bottom"/>

</LinearLayout>

bottom.xml:

在res.layout包里new一个button.xml文件，来写底部部的linearLayout。下面的button分成四块，每块由一个图标和一段文本构成。所以可以用LinearLayout中再包裹一个LinearLayout，被包裹的每个LinearLayout里包含一个ImageView和TextView控件。

代码以聊天界面为例，剩下的三个与他的代码相似

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/tab_bottom"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <LinearLayout
        android:id="@+id/LinearLayout1"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView1"
            android:layout_width="match_parent"
            android:layout_height="100dp"
            android:layout_weight="1"

            android:src="@drawable/img" />

        <TextView
            android:id="@+id/textView_chat"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:text="聊天"
            android:textSize="30sp" />

在java中的包里创建4个FrameLayout，每个对应不同的界面内容，在FrameLayout类中只留下一个方法，剩下三个与其展示代码相似。代码内容如下：

package com.example.myapplication2;

import android.os.Bundle;

import androidx.fragment.app.Fragment;

import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

public class BlankFragment1 extends Fragment {


    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        // Inflate the layout for this fragment
        return inflater.inflate(R.layout.tab1, container ,false);
    }
}

并在res.layout 包里面new四个tab.xml文件配置framelayout，其中一个tab1.xml文件代码展示：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <TextView
        android:id="@+id/textView1"
        android:layout_width="match_parent"
        android:layout_height="520dp"
        android:gravity="center"
        android:text="这是聊天界面"
        android:textSize="50sp"/>
</LinearLayout>

Fragment.Java：

新建四个Java文件分别与四个tab.xml文件建立连接，展示其中一个Java文件的代码：

package com.example.myapplication2;

import android.os.Bundle;

import androidx.fragment.app.Fragment;

import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

public class BlankFragment2 extends Fragment {



    // TODO: Rename and change types and number of parameters


    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        // Inflate the layout for this fragment
        return inflater.inflate(R.layout.tab2, container, false);
    }
}

MainActivity.Java:

五个主要函数：onCreate，fragmentHide，initial，onClick，fragmentshow

onCreate:将各个Fragment实例化调用对应函数，当不做任何操作时默认展示第一页。

fragmentHide：在切换界面时，对其他界面进行隐藏。

initial：给Fragment页面初始化。利用activity_main.xml中间布局的控件id：content和fragmentManager将四个Fragment压入中间主体部分。

onClick：对底部按键框的四个按键进行监听，，根据监听结果调用fragment界面。利用条件语句实现。

fragmentshow：展示当前fragment界面

public class MainActivity extends AppCompatActivity implements View.OnClickListener{
    Fragment fragment1,fragment2,fragment3,fragment4;
    FragmentManager fm;
    LinearLayout linearLayout1;
    LinearLayout linearLayout2;
    LinearLayout linearLayout3;
    LinearLayout linearLayout4;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);

        linearLayout1 = findViewById(R.id.LinearLayout1);
        linearLayout2 = findViewById(R.id.LinearLayout2);
        linearLayout3 = findViewById(R.id.LinearLayout3);
        linearLayout4 = findViewById(R.id.LinearLayout4);

        fm = getSupportFragmentManager();

        fragment1 = new BlankFragment1();
        fragment2 = new BlankFragment2();
        fragment3 = new BlankFragment3();
        fragment4 = new BlankFragment4();

        initial();
        fragmentHide();
        fragmentshow(fragment1);

        linearLayout1.setOnClickListener(this);
        linearLayout2.setOnClickListener(this);
        linearLayout3.setOnClickListener(this);
        linearLayout4.setOnClickListener(this);
    }

    private void fragmentHide(){
        FragmentTransaction ft= fm.beginTransaction()
                .hide(fragment1)
                .hide(fragment2)
                .hide(fragment3)
                .hide(fragment4);
        ft.commit();
    }

    private void initial(){
        FragmentTransaction ft=fm.beginTransaction() //交互，事务管理，写在外部不利于事物独立性
                .add(R.id.content,fragment1)
                .add(R.id.content,fragment2)
                .add(R.id.content,fragment3)
                .add(R.id.content,fragment4);
        ft.commit();  //必须单独分行写
    }

    @Override
    public void onClick(View view) { //view全屏幕

        fragmentHide();
        if (view.getId()==R.id.LinearLayout1) fragmentshow(fragment1);
        if (view.getId()==R.id.LinearLayout2) fragmentshow(fragment2);
        if (view.getId()==R.id.LinearLayout3) fragmentshow(fragment3);
        if (view.getId()==R.id.LinearLayout4) fragmentshow(fragment4);

    }
    private void fragmentshow(Fragment fragment){
        FragmentTransaction transaction=fm.beginTransaction()
                .show(fragment);
        transaction.commit();
    }

Recyclerview：

在tab1中添加recyclerview这个控件，修改其中参数，展示其中代码展示：

<androidx.recyclerview.widget.RecyclerView
        android:id="@+id/recyclerview"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_marginStart="8dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginBottom="8dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

item.xml:

创建一个item.xml用于展示列表中的样式展览，展示其中代码：

<TextView
        android:id="@+id/textView5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:layout_weight="1"
        android:gravity="center"
        android:text="TextView"
        android:textColor="#D62F2F"
        android:textSize="35sp" />

其对应的BlankFragment1.Java文件：

在主函数中先连接tab1.xml,创建数据列表，并提供给适配器进行展示，代码展示：

package com.example.myapplication2;

import android.content.Context;
import android.os.Bundle;

import androidx.appcompat.app.AppCompatActivity;
import androidx.fragment.app.Fragment;
import androidx.recyclerview.widget.LinearLayoutManager;
import androidx.recyclerview.widget.RecyclerView;

import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

import java.util.ArrayList;
import java.util.List;

public class BlankFragment1 extends Fragment {
    View view;
    RecyclerView recyclerview;
    List<String> list;
    Myadapter adapter;

    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
        view = inflater.inflate(R.layout.tab1, container, false);
        recyclerview = view.findViewById(R.id.recyclerview);

        list = new ArrayList<>();
        for (int i = 0; i < 9; i++) {
            list.add("这是第" + i + "行数据");
        }

        adapter = new Myadapter(view.getContext(), list);
        recyclerview.setAdapter(adapter);
        LinearLayoutManager manager = new LinearLayoutManager(view.getContext());
        manager.setOrientation(RecyclerView.VERTICAL);
        recyclerview.setLayoutManager(manager);

        return view;

    }
}

适配器adapter：

Myadapter.java文件中我们着重写三个方法：

onCreateViewHolder()，用于创建ViewHolder类，保存item中个控件的引用，方便后续的操作，使其连接到item.xml文件中

public Myholder onCreateViewHolder(@NonNull ViewGroup parent, int viewType) {
        View view=LayoutInflater.from(context1).inflate(R.layout.item,parent,false);


        Myholder holder=new Myholder(view);
        return holder;
    }

onBindViewHolder()，用于将数据绑定到ViewHolder中的视图上

 public void onBindViewHolder(@NonNull Myholder holder, int position) {
       holder.textView.setText(list1.get(position));

getItemCount()，返回数据源的大小，即需要显示的数据项数目 public int getItemCount() {
        return list1.size();
    }

 public int getItemCount() {
        return list1.size();
    }

最后定义一个名为Myholder的自定义ViewHolder类，表示每个数据项的视图。

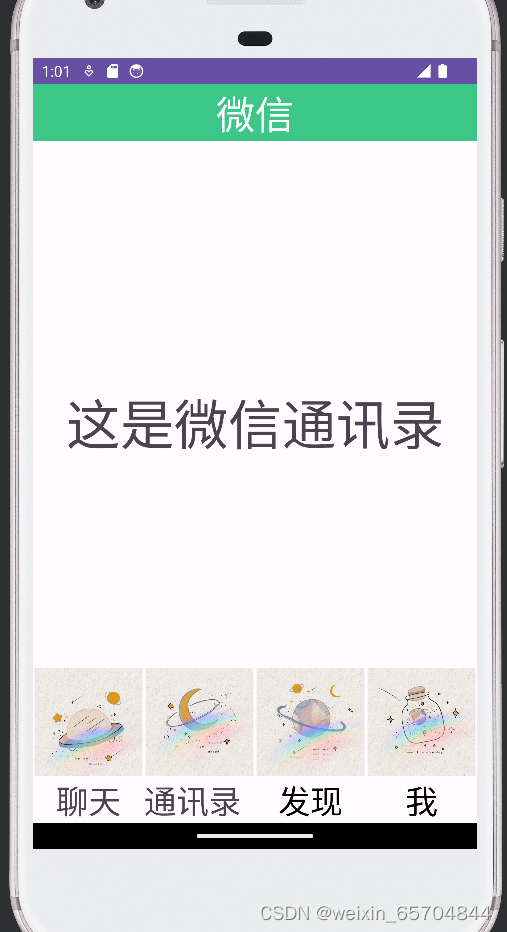

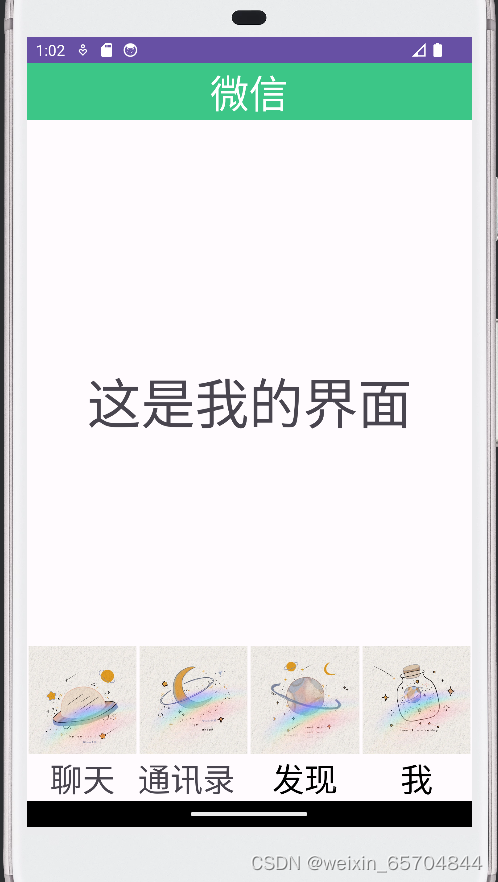

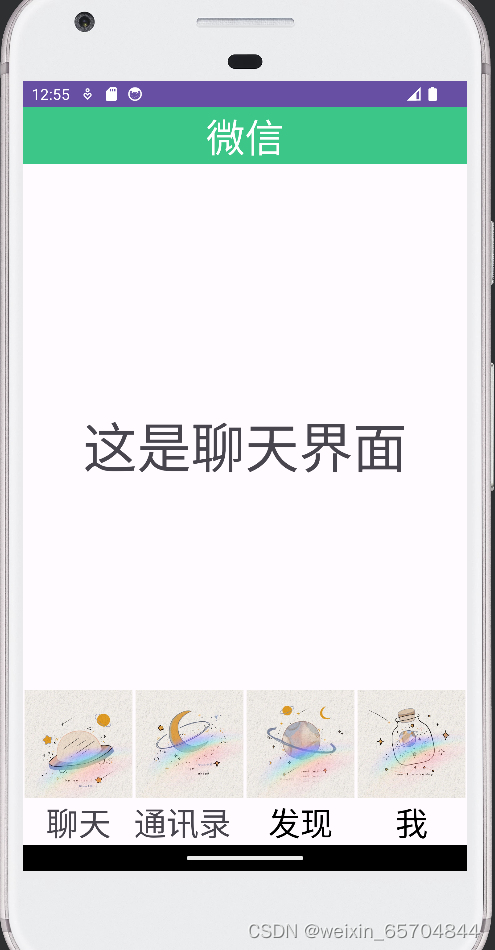

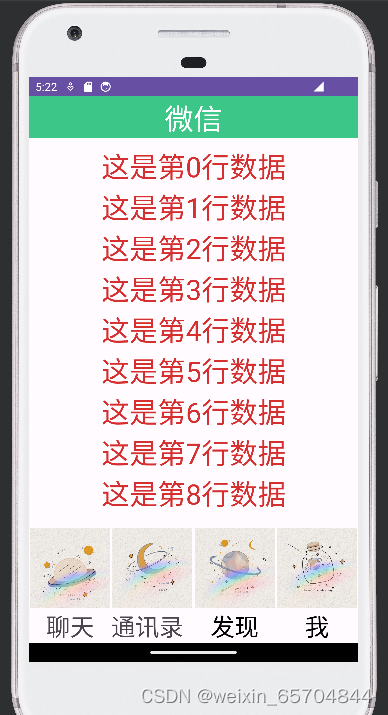

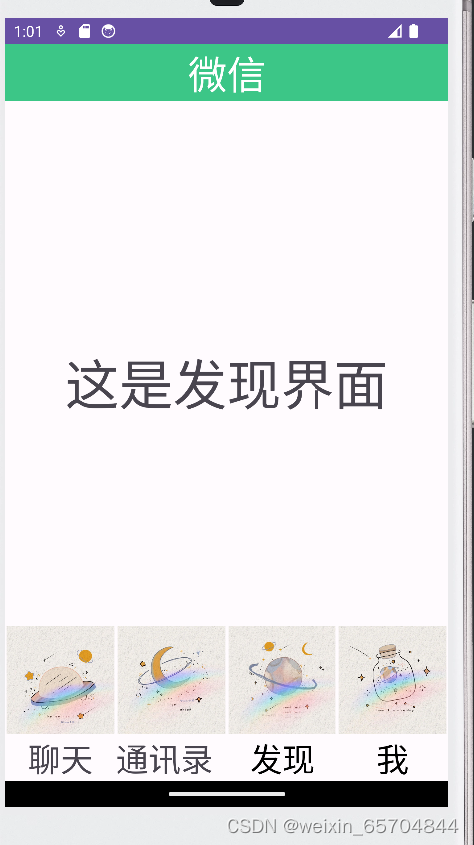

运行结果截图：

总结：

通过此次实验，发现在有些展示页面的调整下可以直接在design界面会相对容易一些，认识到在编写代码方面要熟练使用提示和快捷键补全。在进行xml文件与Java文件的连接的时候要将每个文件使用的id对应清楚，否则会出现运行成功但是不显示的问题，而且当发现运行成功但是打开的软件闪退，我们可以通过看日志来发现问题并及时解决。

源码仓库地址：移动技术开发实验: 移动开发技术实验~~
