1. x1 (n) = 3δ(n + 2) + 2δ(n) -δ(n - 3) + 5δ(n - 7), -5 < n < 15 , 绘制离散信号波形

(1) 子程序代码：


% 生成一个离散时间单位冲激序列

function [x,n]=impseq(n0,n1,n2)

n=[n1:n2];

x=[(n-n0)==0];

(2) 主程序代码：

clc;

clear;

[x1,n]=impseq(-2,-5,15); [x2,n]=impseq(0,-5,15);  [x3,n]=impseq(3,-5,15);  [x4,n]=impseq(7,-5,15);

y1=3*x1;

y2=2*x2;

y3=(-1)*x3;

y4=5*x4;

y=y1+y2+y3+y4;

%绘制离散序列的图像

stem(n,y,'b');

title(' -5 <= n <= 15'); xlabel('x1(n)');

ylabel('y(n)');

axis([-5,15,-1.1,5.1]);

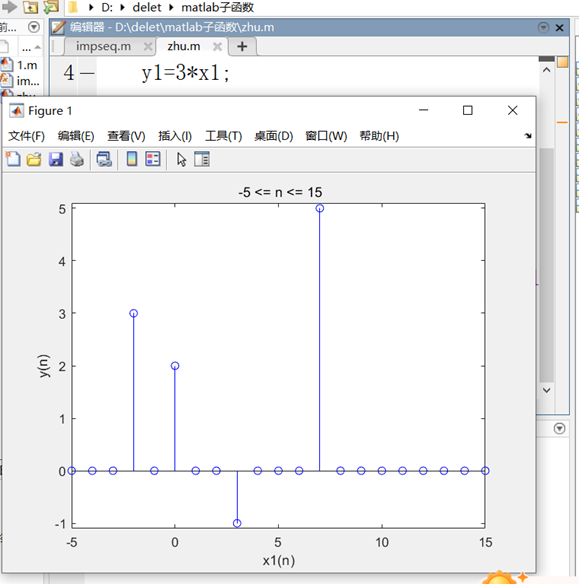

（3）仿真结果：

2. x2 (n) = 10u(n) - 5u(n - 5) - 10u(n - 10) + 5u(n - 15)，绘制离散信号波形

(1) 子程序：

function [x,n]=jyhs(n0,n1,n2)

n=[n1:n2];

x=[(n-n0)>=0];

(2) 主程序：

clc;

clear;

[x1,n]=jyhs(0,-5,15);

[x2,n]=jyhs(5,-5,15);

[x3,n]=jyhs(10,-5,15);

[x4,n]=jyhs(15,-5,15);

y1=10*x1;

y2=(-5)*x2;

y3=(-10)*x3;

y4=5*x4;

y=y1+y2+y3+y4;

stem(n,y,'b');

title('-5 <= n <= 15'); xlabel('x2(n)');

ylabel('y(n)');

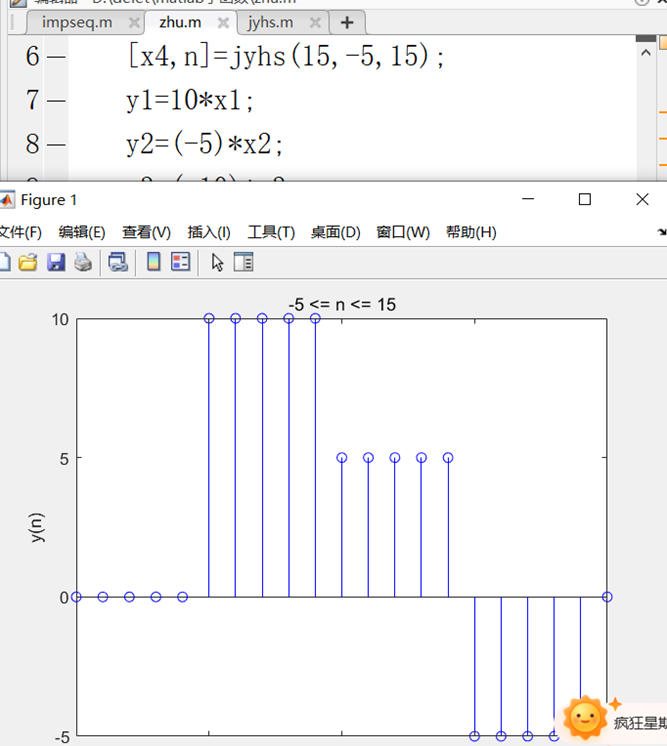

（3）仿真结果：

3.x3 (n) = 5sin (0.01πn)cos (0.5πn) + 2 cos(0.51πn - 10), -200 < n < 200 绘制模

拟波形

(1) 主程序：

clc;
clear;
n=-200:1:200;
y1=5.*sin(0.01*pi*n).*cos(0.5*pi*n);
y2=2.*cos(0.51*pi*n-10);
y=y1+y2;
plot(n,y,'b');
title('-200<= n <= 200');
xlabel('x3(n)');
ylabel('y(n)');

（2）仿真结果：

4.x4 (n) = e-0.05nsin (0. 1πn + 3π), 0 < n < 100 ,绘制模拟波形

（1）主程序：

clc;
clear;
n=0:1:100;
y=exp(-0.05*n).*sin(0.1*pi*n+3*pi); plot(n,y,'b');
title(' 0<= n <= 100');
xlabel('x4(n)');
ylabel('y(n)');

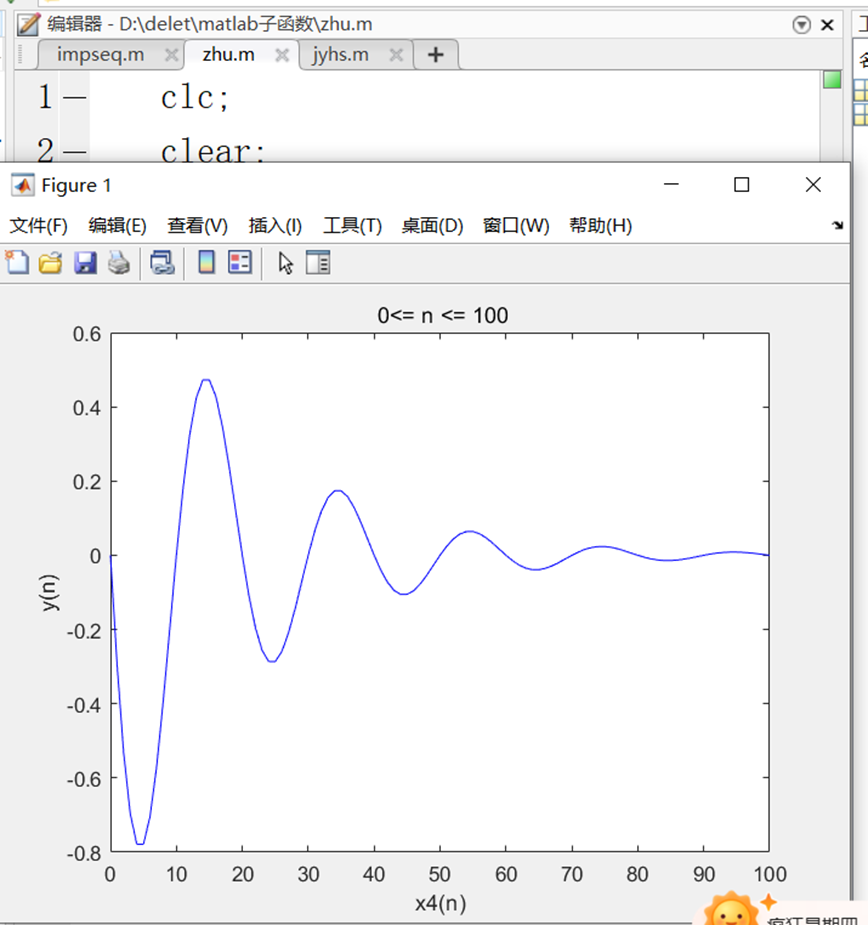

（2）仿真结果：

5. 设x (n) = {2，4,- 3，1,- 5，4，7} ，绘制以下图形：x1 (n) = 4x(n + 4) + 5x(n + 5) + 2x(n)，

（1）子程序：

%将离散序列向右平移k个单位
function [y,n] = sigshift(x,m,k) n = m+k;
y = x;

（2）主程序：

clc;
clear;
n=[-3,-2,-1,0,1,2,3];
x=[2,4,-3,1,-5,4,7];
[y1,n]=sigshift(x,n,-4);
[y2,n]=sigshift(x,n,-5);
y=4*y1+5*y2+2*x;
plot(n,y,'b');
title('n');
xlabel('x5(n)');
ylabel('y(n)');

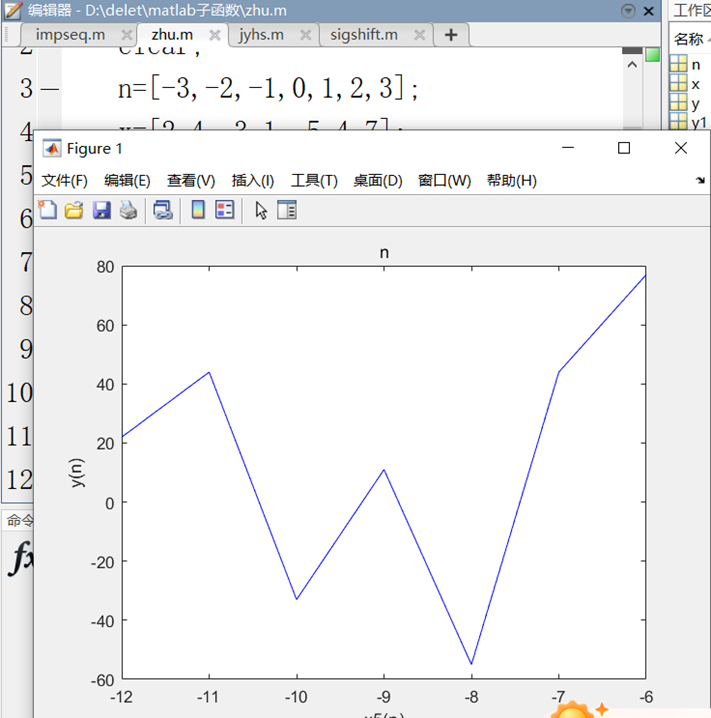

（3）仿真结果：

6.x2 (n) = 2e0.5nx (n)+cos(0. 1πn)x (n + 2) , - 10 < n < 10

（1）子程序：

function [y,n] = sigshift(x,m,k)
n = m+k;
y = x;

（2）主程序：

clc;
clear;
n=[-3,-2,-1,0,1,2,3];
x=[2,4,-3,1,-5,4,7];
[y1,n]=sigshift(x,n,-2);
y=2*exp(0.5*n).*x+cos(0.1*pi*n).*y1;
plot(n,y,'b');
title('n');
xlabel('x6(n)');
ylabel('y(n)');

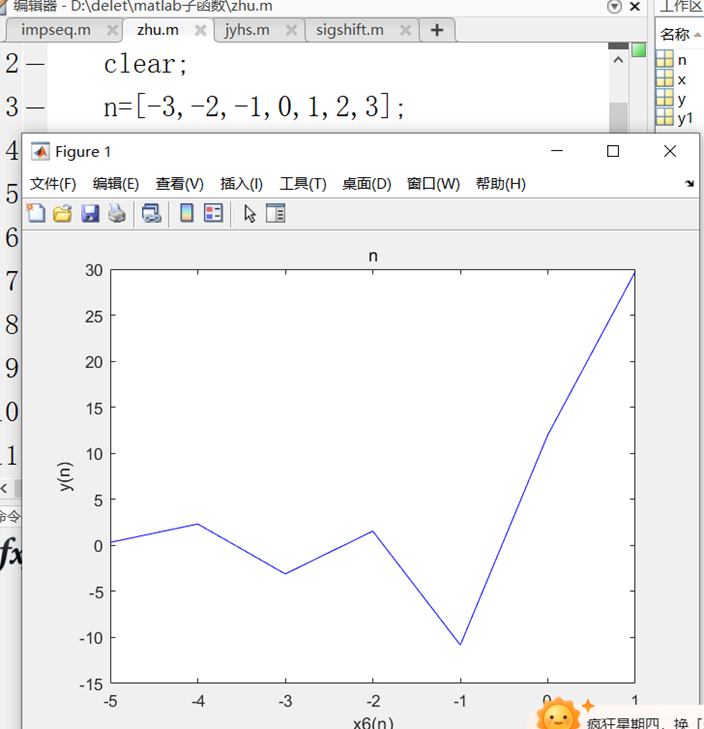

（3）仿真结果：
