ensp实验八：远程管理配置

一、实验目的

掌握telnet远程管理配置方法

二、设备需求

本实验需要以下设备：

路由器1台

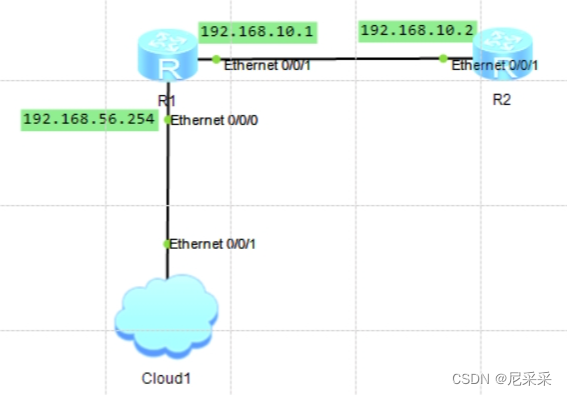

三、实验拓扑

四、实验步骤

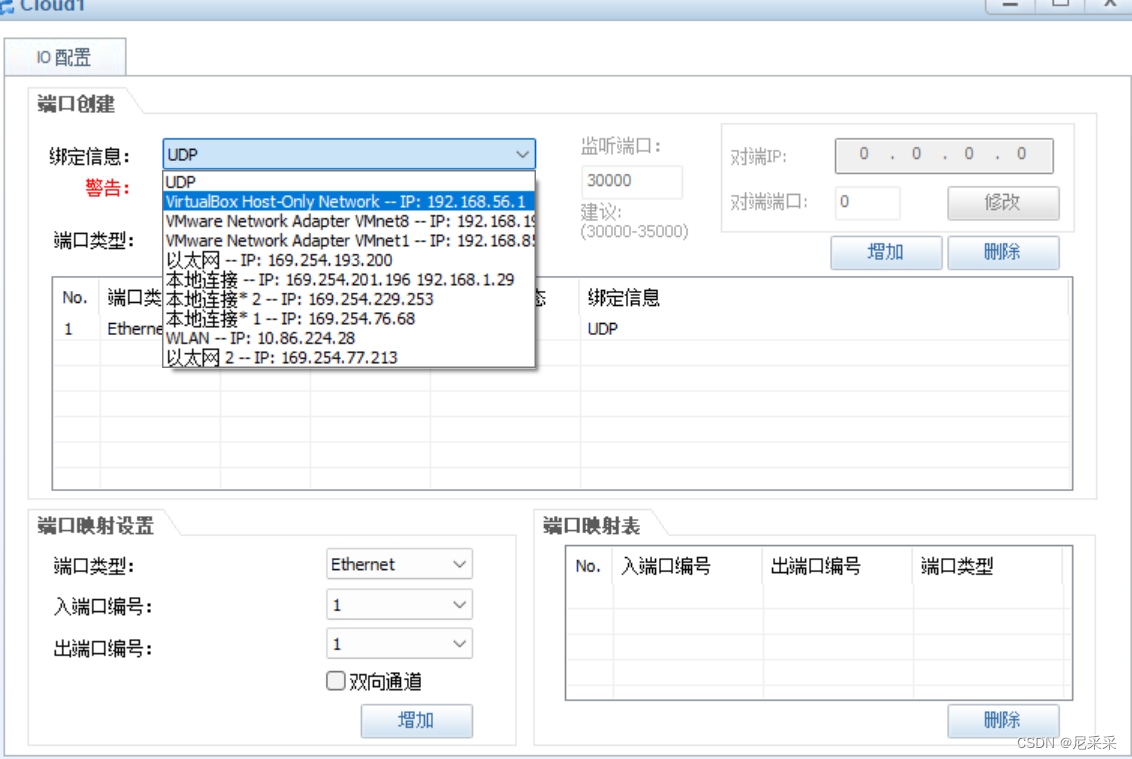

1、添加cloud，在属性界面中绑定UDP端口及VirtualBox端口，添加双向通道。

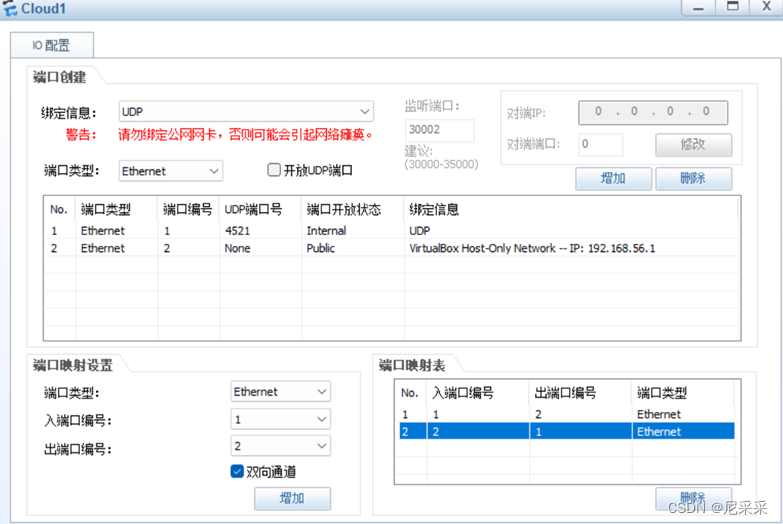

双击cloud配置如下图所示：

2、在R1的eth 0/0/0上配置地址192.168.56.254/24

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R1
[R1]inte eth0/0/0
[R1-Ethernet0/0/0]ip address 192.168.56.254 24

3、在R1开启telnet服务：

[r1]telnet server enable  #启动进程

4、配置aaa用户认证：

[r1] aaa

[r1-aaa] local-user huawei password cipher huawei@123  #配置用户名

[r1-aaa] local-user huawei privilege level 3           #设置用户等级（最高15）

[r1-aaa] local-user huawei service-type telnet         #绑定服务

5、配置vty接口

[r1] user-int vty 0 4                                  #指定虚拟终端范围

[r1-ui-vty0-4] authentication-mode aaa                 #虚拟终端认证模式

[r1-ui-vty0-4] protocol inbound all                    #虚拟终端绑定协议

6、在电脑本机上上，运行cmd命令，进入命令行，输入telnet命令，实现远程登录路由器。

C:\Users\shiyan>telnet 192.168.56.254

7、配置R1与R2接口。

[R1-ui-vty0-4]inte eth0/0/1
[R1-Ethernet0/0/1]ip address 192.168.10.1 24
[R1-Ethernet0/0/1]

[R2]inte eth0/0/1
[R2-Ethernet0/0/1]ip address 192.168.10.2 24
[R2-Ethernet0/0/1]

8、R2上配置默认路由，

[r2] ip route-static 0.0.0.0 0.0.0.0 192.168.10.1

9、R2上参照步骤3-5配置telnet远程管理。

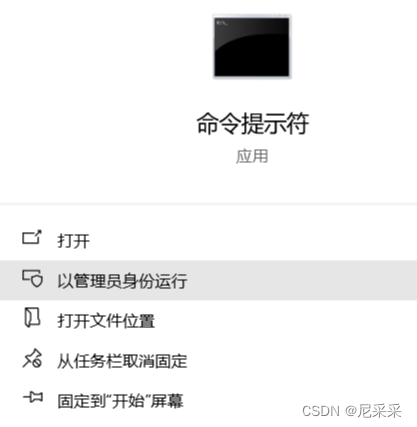

10、电脑命令提示符用管理员权限打开

11、cmd中输入到R2的路由，并ping通192.168.10.2

C:\Users\shiyan>route add 192.168.10.0 mask 255.255.255.0 192.168.56.254

12、在电脑本机上上，运行cmd命令，进入命令行，输入telnet命令，实现远程登录路由器。

C:\Users\shiyan>telnet 192.168.10.2

五、实验成果

1、实现telnet远程管理

3、实现跨网段远程管理

六、实验遇到的问题

1、无法在本机上启动telnet

（1）可能没有安装telnet服务器端

下载telnet：GoodTech Systems, Telnet Server for Windows NT/2000/XP/2003/Vista/2008 95/98/Me, telnet, server, windows, ftp server, ftp daemon, ftp windows nt, software, 95, 98, NT, nt telnet server, windows nt telnet, secure, vpn, tunnel, encryption, ssl, ssh, smtp, email

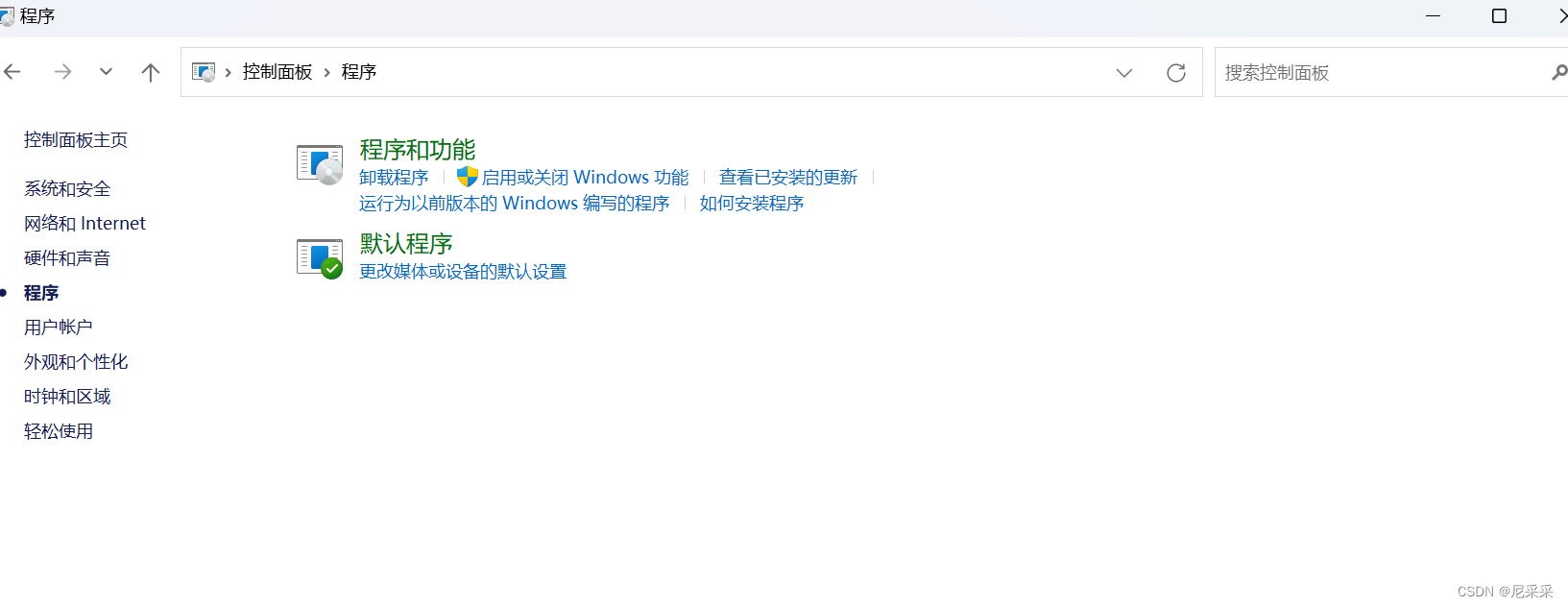

安装完成后，找到电脑上的控制面板，进入程序

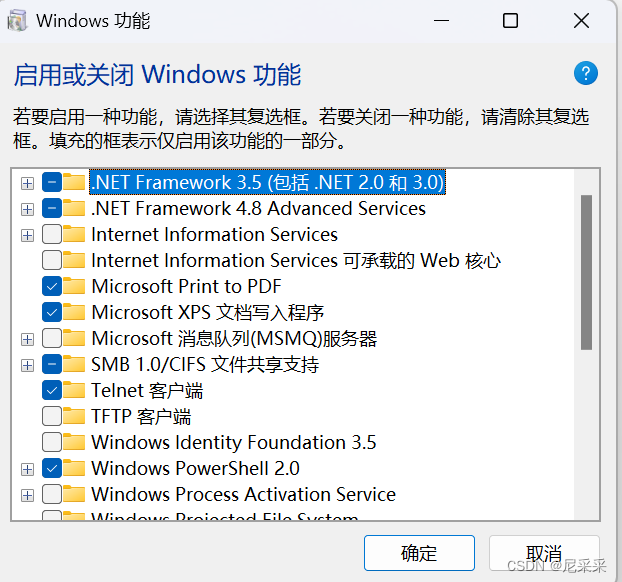

点击启动或关闭Windows功能，然后勾选Telnet客户端，点击确定。
