ensp实验七：虚拟冗余路由VRRP配置

一、实验目的

掌握VRRP配置方法，实现路由冗余和流量分担

二、设备需求

本实验需要以下设备：

二层交换机2台，路由器2台，PC机2台。

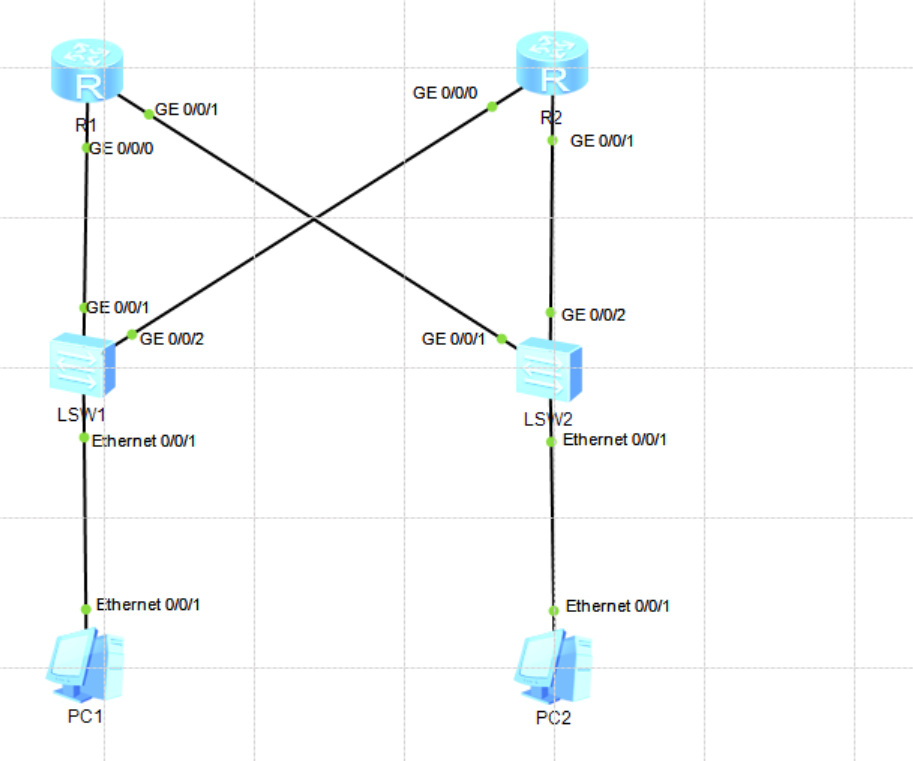

三、实验拓扑

四、实验步骤

1、搭建好网络拓扑。

主机	端口	Vlan	IP	网关
PC1	Eth0/0/1	10	192.168.10.10	192.168.10.1
PC2	Eth0/0/2	20	192.168.20.10	192.168.20.1
R1	GE 0/0/0	-	192.168.10.2	-
	GE 0/0/1	-	192.168.20.2	-
R2	GE 0/0/0	-	192.168.10.3	-
	GE 0/0/1	-	192.168.20.3	-

2、在LSW1上创建vlan10，并将ge0/0/1，ge0/0/2和eth0/0/1都划分到vlan10

<Huawei>sys                                                 ! 进入系统视图

[Huawei]sysname sw1                                     ! 设置交换机名

[sw1]vlan batch 10                                  ! 创建vlan 10

[sw1]inte giga0/0/1                                 ! 进入GigabitEthernet0/0/1

[sw1-GigabitEthernet0/0/1]port link-type access         ! 设置链路类型为access

[sw1-GigabitEthernet0/0/1]port default vlan 10          !加入vlan10

[sw1-GigabitEthernet0/0/1]inte giga0/0/2

[sw1-GigabitEthernet0/0/2]port link-type access

[sw1-GigabitEthernet0/0/2]port default vlan 10

[sw1-GigabitEthernet0/0/2]inte eth0/0/1

[sw1-Ethernet0/0/1]port link-type access

[sw1-Ethernet0/0/1]port default vlan 10

3、在LSW2上创建vlan20，并将ge0/0/1，ge0/0/2和eth0/0/1都划分到vlan20

<Huawei>sys                                                 ! 进入系统视图

[Huawei]sysname sw2                                     ! 设置交换机名

[sw2]vlan batch 20                                 ! 创建vlan 20

[sw2]inte giga0/0/1                                 ! 进入GigabitEthernet0/0/1

[sw2-GigabitEthernet0/0/1]port link-type access         ! 设置链路类型为access

[sw2-GigabitEthernet0/0/1]port default vlan 20          !加入vlan20

[sw2-GigabitEthernet0/0/1]inte giga0/0/2

[sw2-GigabitEthernet0/0/2]port link-type access

[sw2-GigabitEthernet0/0/2]port default vlan 20

[sw2-GigabitEthernet0/0/2]inte eth0/0/1

[sw2-Ethernet0/0/1]port link-type access

[sw2-Ethernet0/0/1]port default vlan 20

4、对R1的GigabitEthernet0/0/0和GigabitEthernet0/0/1进行配置

[R1]interface GigabitEthernet0/0/0

[R1]ip address 192.168.10.2 255.255.255.0

[R1]vrrp vrid 10 virtual-ip 192.168.10.1

[R1]vrrp vrid 10 priority 100


[R1]interface GigabitEthernet0/0/1

[R1]ip address 192.168.20.2 255.255.255.0

[R1]vrrp vrid 20 virtual-ip 192.168.20.1

[R1]vrrp vrid 20 priority 110

5、退出系统视图，并用save命令保存配置。

<R1>save
<R1>The current configuration will be written to the device.

Are you sure to continue?[Y/N]y

6、对R2的GigabitEthernet0/0/0和GigabitEthernet0/0/1进行配置，并保存配置。

[R2]interface GigabitEthernet0/0/0
[R2]ip address 192.168.10.3 255.255.255.0
[R2]vrrp vrid 10 virtual-ip 192.168.10.1
[R2]vrrp vrid 10 priority 110

[R2]interface GigabitEthernet0/0/1
[R2]ip address 192.168.20.3 255.255.255.0
[R2]vrrp vrid 20 virtual-ip 192.168.20.1
[R2]vrrp vrid 20 priority 100

7、在r1和r2上查看vrrp状态。注意虚拟组中State的值。它和优先级priority值的设置有关。请找出它们之间的关系。

[R2]disp vrrp

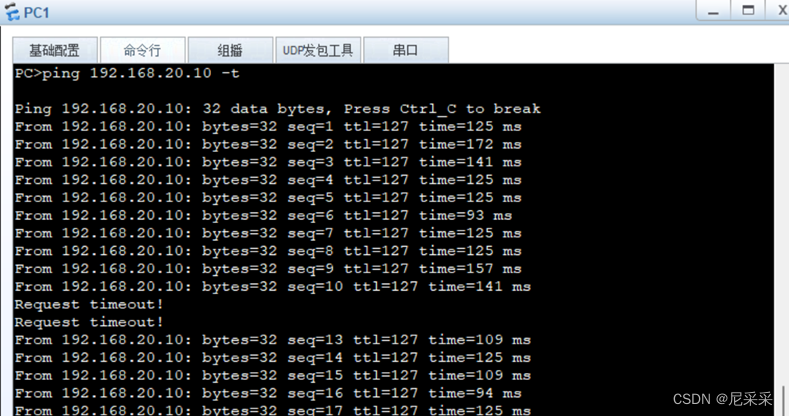

8、在PC1上持续ping网关地址192.168.10.1或PC2地址192.168.20.10，关闭R1或R2观察是否中断，并解释原因。

使用ping 192.168.20.10 -t 持续ping

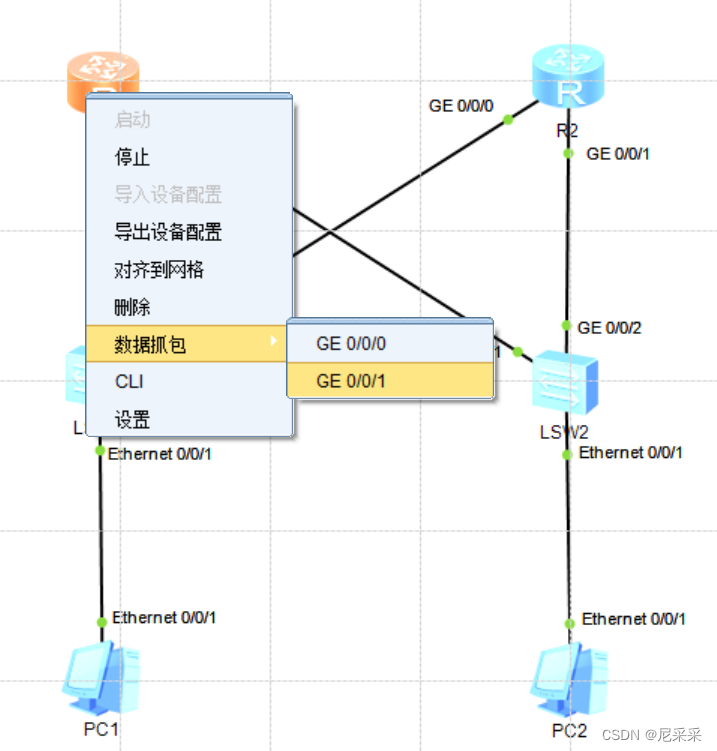

9、用Wireshark分别在R1和R2的GE0/0/0或GE0/0/1抓包，查看并分析数据包的来回路径，理解vrrp的流量分担并解释原因。

五、实验成果

1、断开任何一个路由器，通讯不中断

2、R1、R2同时工作，流量分担。
