GIS学习笔记（一）：数据类型介绍

---

ArcGIS主要数据类型介绍(矢量、栅格、TIN )

Shapefile是一种用于存储地理要素的几何位置和属性信息的非拓扑简单格式。

shapefile 中的地理要素可通过点、线或面(区域)来表示，包含shapefile 的工作空间还可以包含

dBASE表(属性表)， 它们用于存储可连接到shapefile的要素的附加属性。

本次课程GIS中矢量文件将会讲两种: Shapefile和Geodatabase文件，对于初学GISer来说，SHP文件最简单。

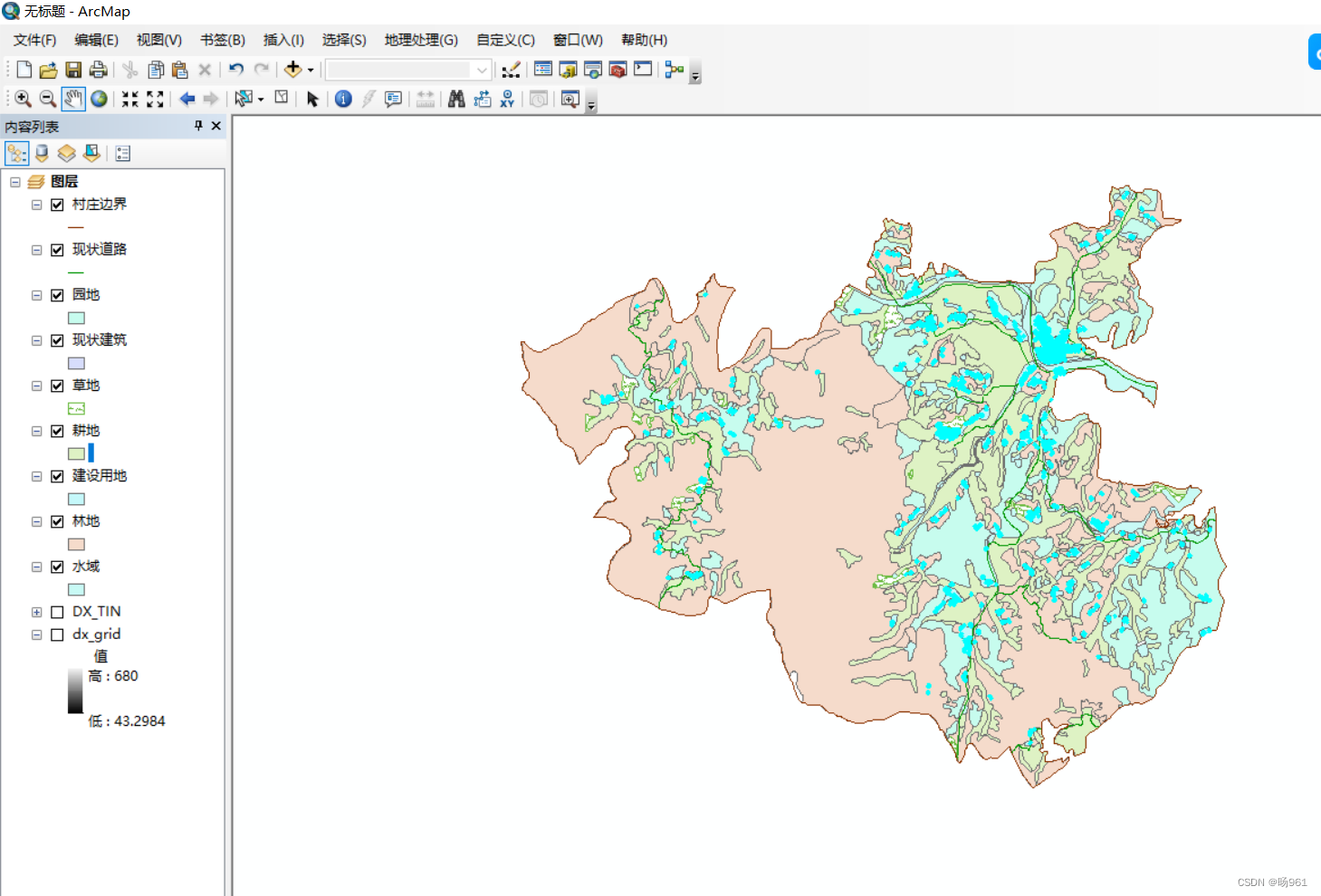

矢量

点:空间的一个坐标点                            位置: (x.y)
线:多个点组成的弧段                            位置: (x.y)2x2...x.y.
面多个弧段组成的封闭多边形               位置: (.2y2.2.vi._.x.)

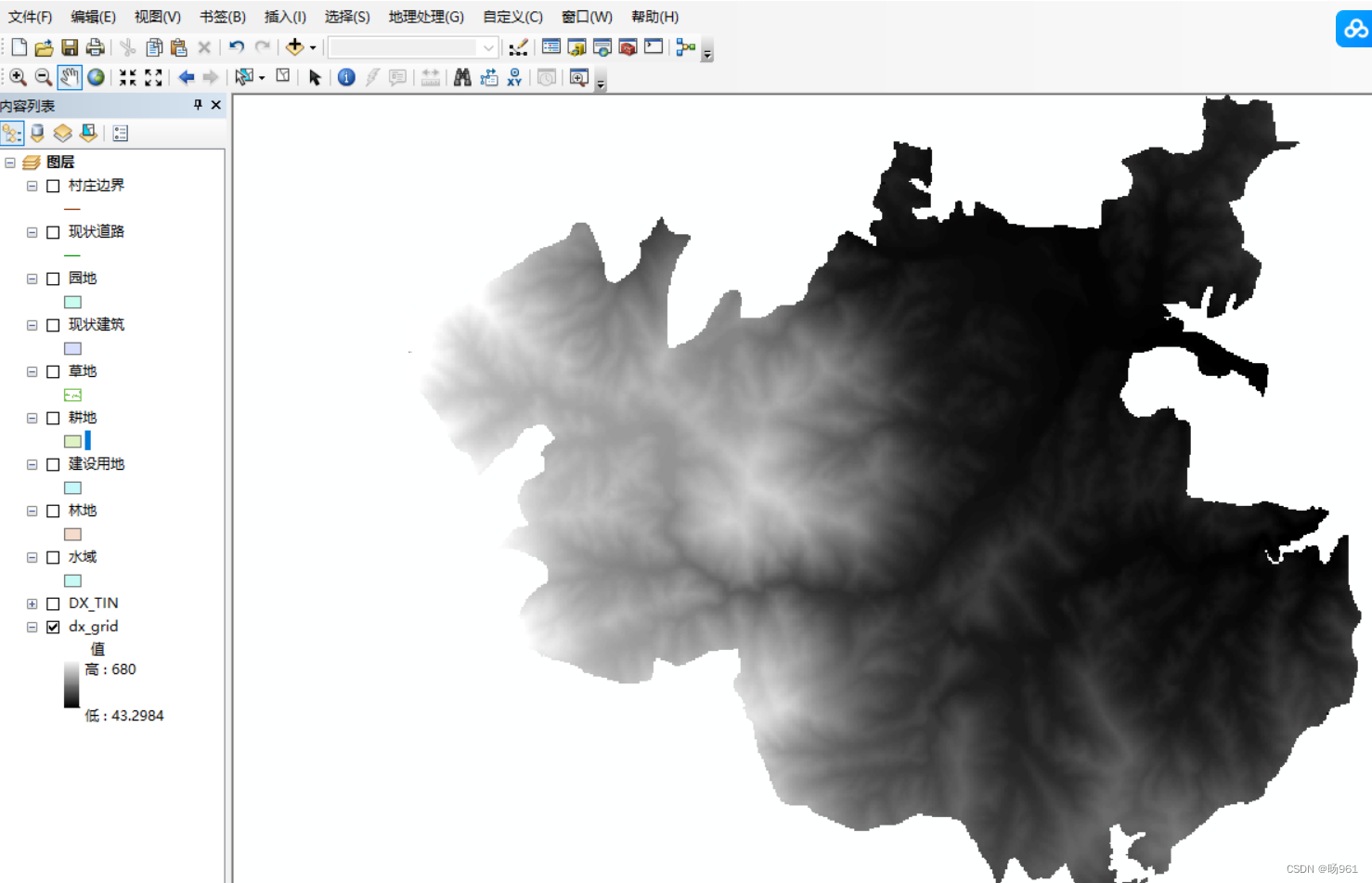

栅格

栅格数据由按行和列(或格网)组织的像元(或像素)矩阵组成，其中的每个像元都包含一个信息值。栅格可以是数字航空像片、卫星影像、数字图片或甚至扫描的地图。

Eg. JPG不也是栅格吗? ? Ps编辑的就是栅格数据, 而Arcgis编辑的是矢量数据!

栅格数据在GIS里主要功能:

• 作为底图
• 栅格制作表面地图 ( DEM数字高程地图)
• 栅格计算分析
• 栅格作用要素的属性(栅格照片)

要素在栅格中的表现方式:

• 点由明确的xy坐标(矢量格式)表示，但作为栅格，它被表示为个像元(栅格的最小单位)。象元值位于象元中心点，且每个值的数据类型一样(整形、浮点型等)
• 线在矢量格式中，线是xy坐标的有序列表，但在栅格格式中，它被表示为一条值相同的空间连接像元链。
• 面是由xy坐标的有序列表定义的封闭区域。且列表中的第一个和最后一 个坐标相同，以此表示区域。

栅格数据的一般特征:

• 由象元组成， 每一个象元大小一-样，并且都含有一一个值，如土地发展潜力评分、高程、坡度
• 象元值位于象元中心点，且每个值的数据类型- -样(整形、浮点型等)值将运用到象元整个区域
• 含有属性表的栅格通常具有表示或定义类、组、类别或成员的像元值

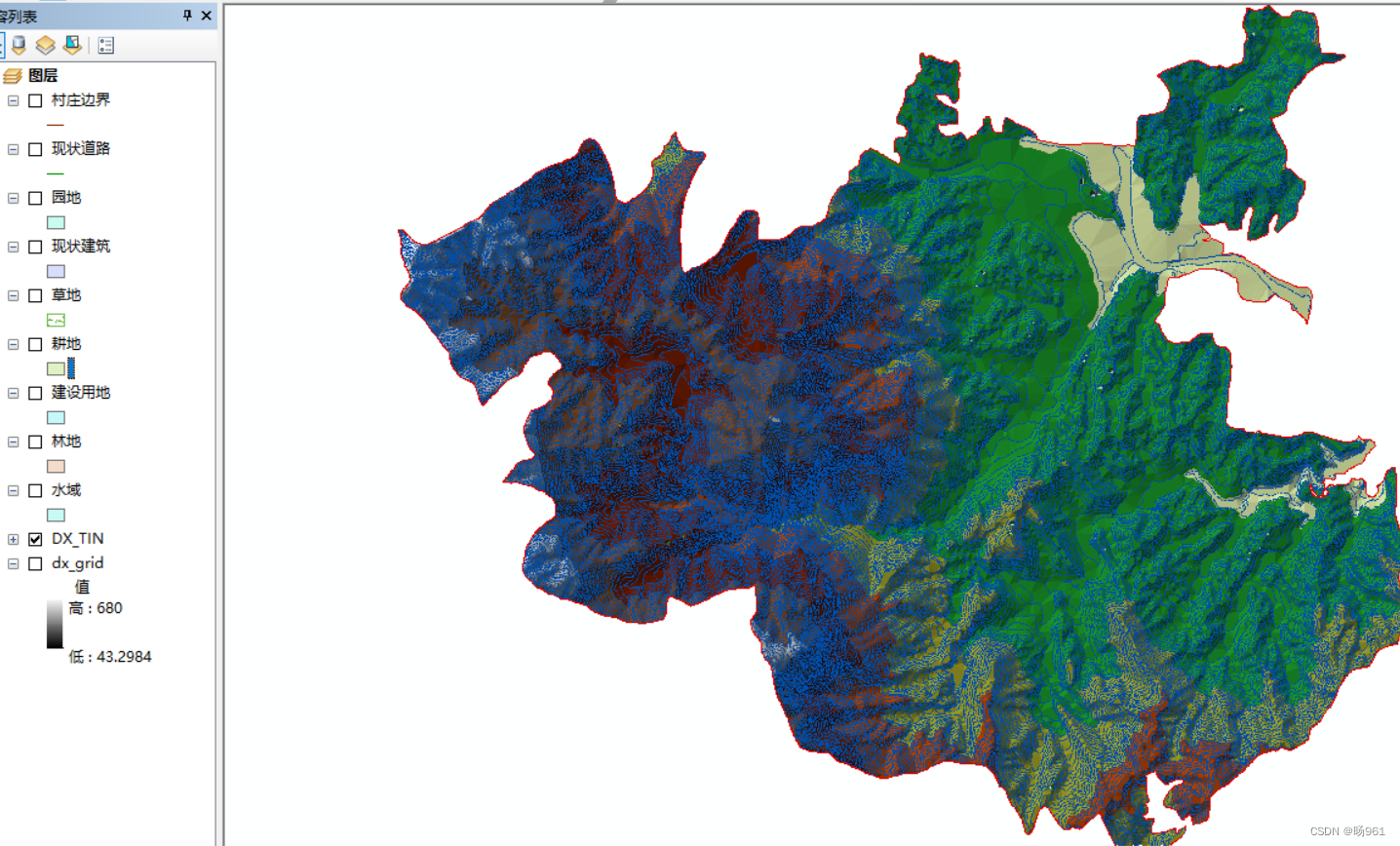

TIN数据

不规则三角网(TIN)以数字方式来表示表面形态

GIS社区多年来一直采用此方法，TIN 是基于矢量的数字地理数据的一种形式,通过将一系列折点

(点)组成三角形来构建。各折点通过由一系列边进行连接，最终形成一个三角网。

ArcGIS数据类型的逻辑结构

GIS只是对现实世界的一一个近似表示!

能证明GIS用途的是它能否促进我们对现实世界的理解，而并不是它能否精确的模拟现实世界!

因此GIS的一个重要原则是对要素进行简化，降低空间数据的维度，把对分析结果没有影响的维度简化掉。

• 房子、森林、山体在现实中都是三维物体
• 在gis的矢量 数据中,房子简化为点(一维)， 森林简化为面(二维)
• 在gis的栅格数据中 ,房子简化为一个栅格，森林简化为多个连续的栅格
• 在gis的TIN数据中 ，山体简化为由多个三角形面(二维)构成的模型(三维)

栅格数据和矢量数据对比

矢量数据的特点:

定位明显，属性隐含

矢量数据优点:

• 表示地理数据的精度较高
• 严密的数据结构、数量小
• 用网络连接法能完整地描述拓扑关系

矢量数据缺点:

• 矢量叠置较为复杂
• 显示和绘图费用较高，特别是高质量绘图.

栅格数据的特点:

属性明显，定位隐含

栅格数据优点:

• 数据结构简单
• 空间数据的叠置和组合非常方便
• 各类空间分析很易于进行

栅格数据缺点:

• 图形数据量大
• 用大像元减少数据量时 ，精度和信息量受损
• 难以建立网络连接关系

感谢观看，共勉~
