使用商业软件3DReshaper对点云模型进行重建、平滑、和测量。

目录

前言

一.3DReshaper介绍(官方介绍)

        1.1 资源获取

二.3DReshaper使用及实现效果

三.总结

---

前言

        最近在研究点云模型的重建，尝试了几种算法和Meshlab、CC等工具进行辅助重建，效果不都不太好。看了几篇论文。发现他们好多也没用到算法。都是通过特定的处理软件来进行平面曲面重建。视觉效果都很好。很光滑。很平整。找了两天，发现这款很好用的软件。3DReshaper。感觉用这个软件重建出来的结果和他们的论文上差不多。大家觉得有用的话也可以去试试。

一.3DReshaper介绍(官方介绍)

        3DReshaper 是由 Technodigit（Hexagon 的一部分）开发的专业软件，用于管理土地测量应用程序中的点云和网格。

        3DReshaper 是一款功能强大的 3D 数据软件，来自气骨和地面激光扫描仪、移动传感器或摄影测量，允许处理大量云、3D 网格、表面和几何形状的重建以及偏差检查。

        1.1 资源获取

                因为3DReshaper是一款商业软件，是需要收费的。目前我只找到了18年版本的破解版。不过我感觉也够用了。

                  (1)文件下载：
                      链接: https://pan.baidu.com/s/1PdAstVtWSB7P9hCwqAEF5A 提取码: g1fp

                  (2)文件安装：

                      安装其实挺简单的。这里就不给大家演示了，参考链接：                             3DReshaper (Meteor)2018破解版下载|点云处理套件 Technodigit 3DReshaper (Meteor) 2018 v18.0.8 x64 中文破解-闪电软件园

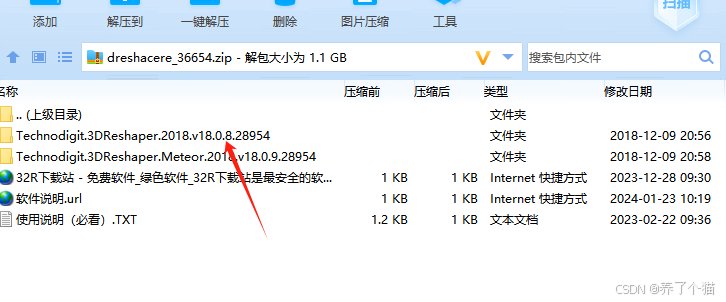

                      下载完成里，里面会有两个文件夹，大家选择第一个好了。记得把杀毒软件关一下，否则里面的注册机会被删掉。

二.3DReshaper使用及实现效果

        目前我仅用这款软件测试了对点云的几何重建、平滑、测量。来复现那几篇论文的实验效果。

        (1) 导入点云

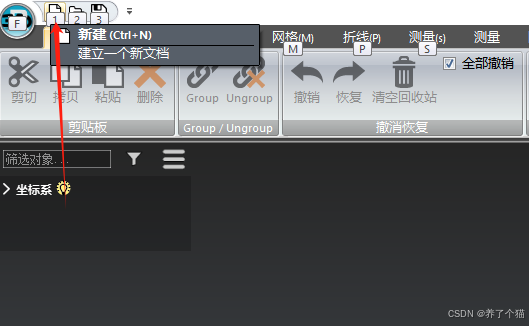

        首先我们需要打开这款软件，点击上面的空白页，新建一个项目。

新建项目后，页面上会出现一个坐标系。

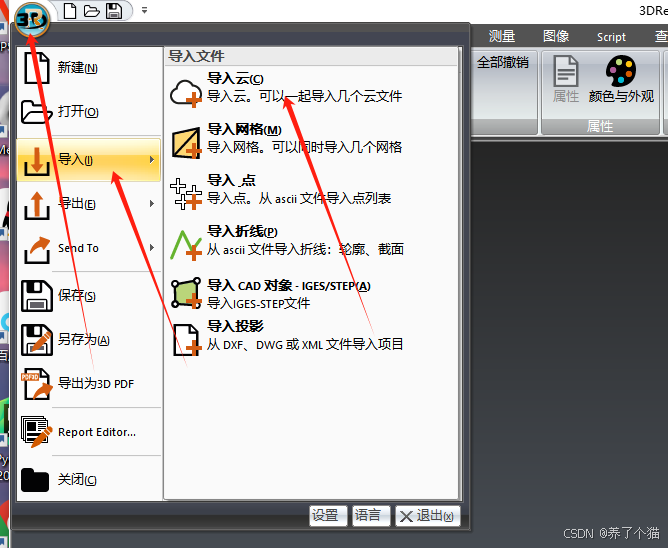

然后点击最左上角的"3D"图标，来选择进行导入点云：

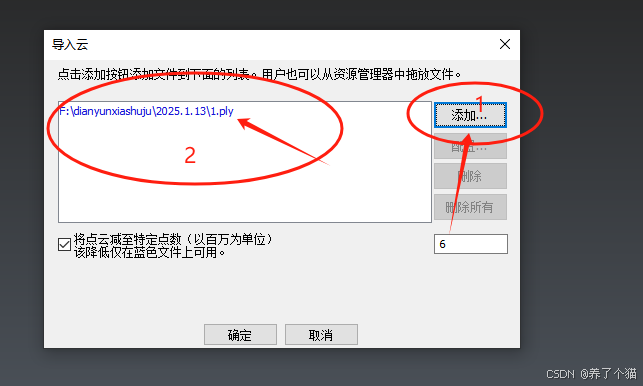

选择添加点云。这一步一定要注意:路径和文件名称都不能带有中文，否则会报错。

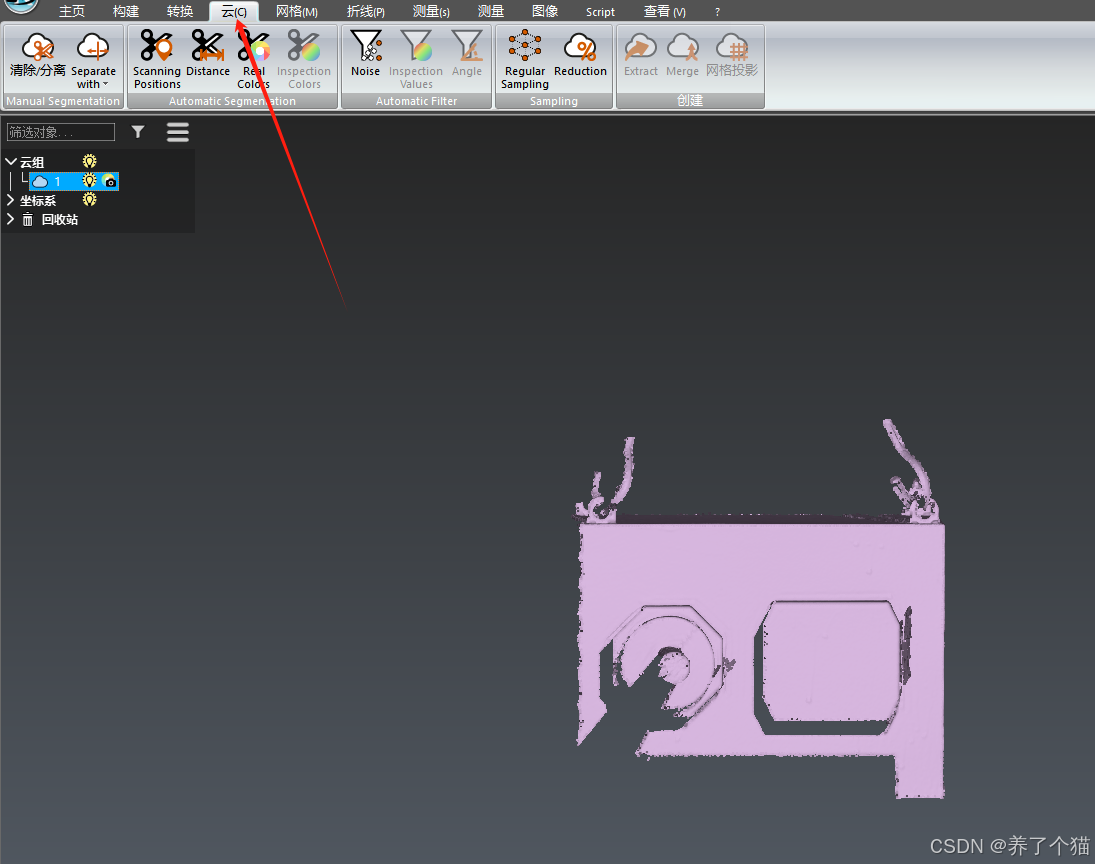

点击  "云" 按钮，我们可以对导入的点云数据 进行 一些微微操作，比如 去手动清除噪点。

PS:这个点云看起来是不是很规整（狗头）。哈哈哈这是用几个W买的 梅卡曼德相机采集出来的,精度很高。以前用的那个3k的相机我都不想说。

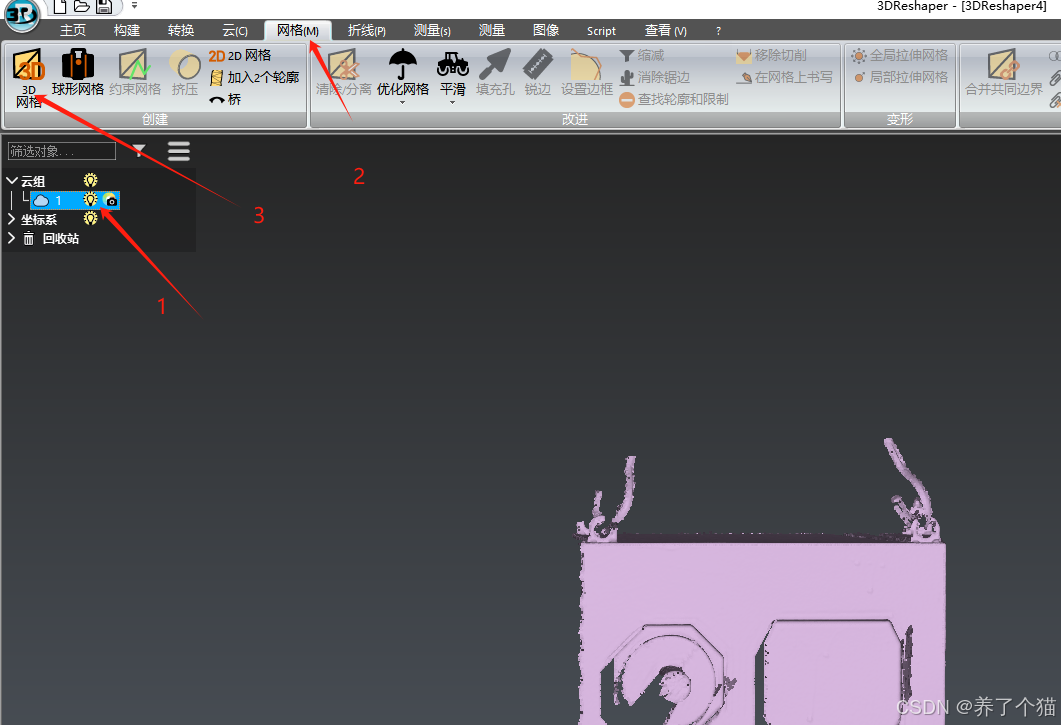

 点击网格，来对它进行曲面重建。必须先选中自己的数据，才能进行3D网格重建，要不那个按钮无法选中。

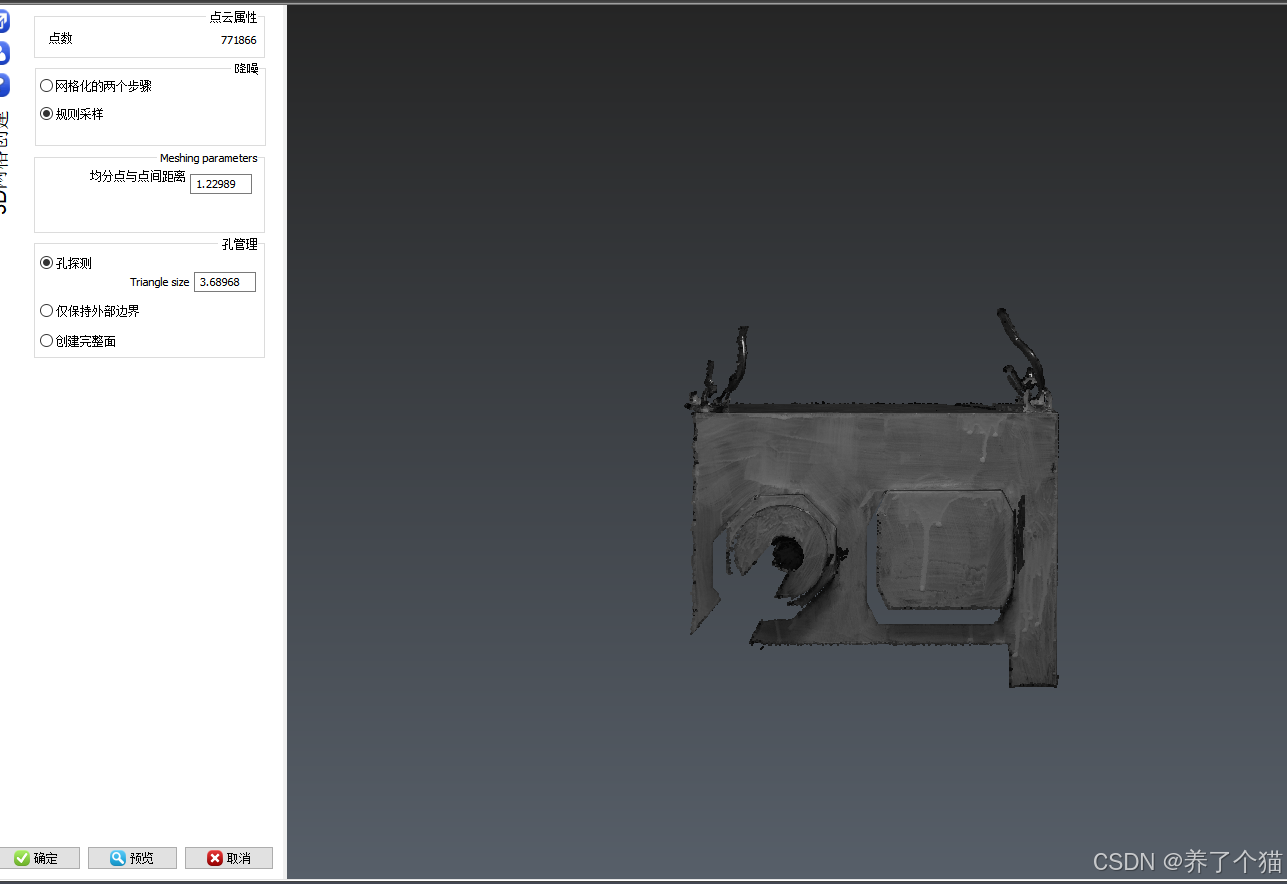

点击3D网格后，会进入这个页面

这里面重建也分好几种，也可以通过设置参数来实现不同的效果，几种我都尝试过了。效果都大差不差。除非参数设置的特别离谱，我一般都是选择默认重建。下面可以选择 预览。来进行参数的调整。

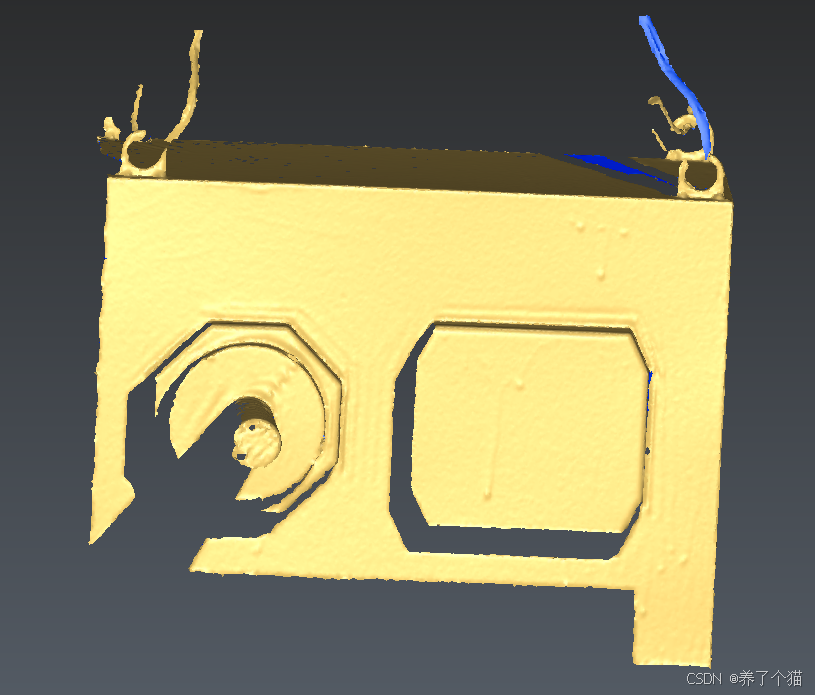

重建效果如下，一些空洞的地方是因为本身那块没有点云所以无法拟合出来。重建出来看着还是有的糙糙的。接下来我们可以对它进行平滑操作。

进行平滑操作，首先还是要选中我们重建的模型。然后才能进行下一步操作。

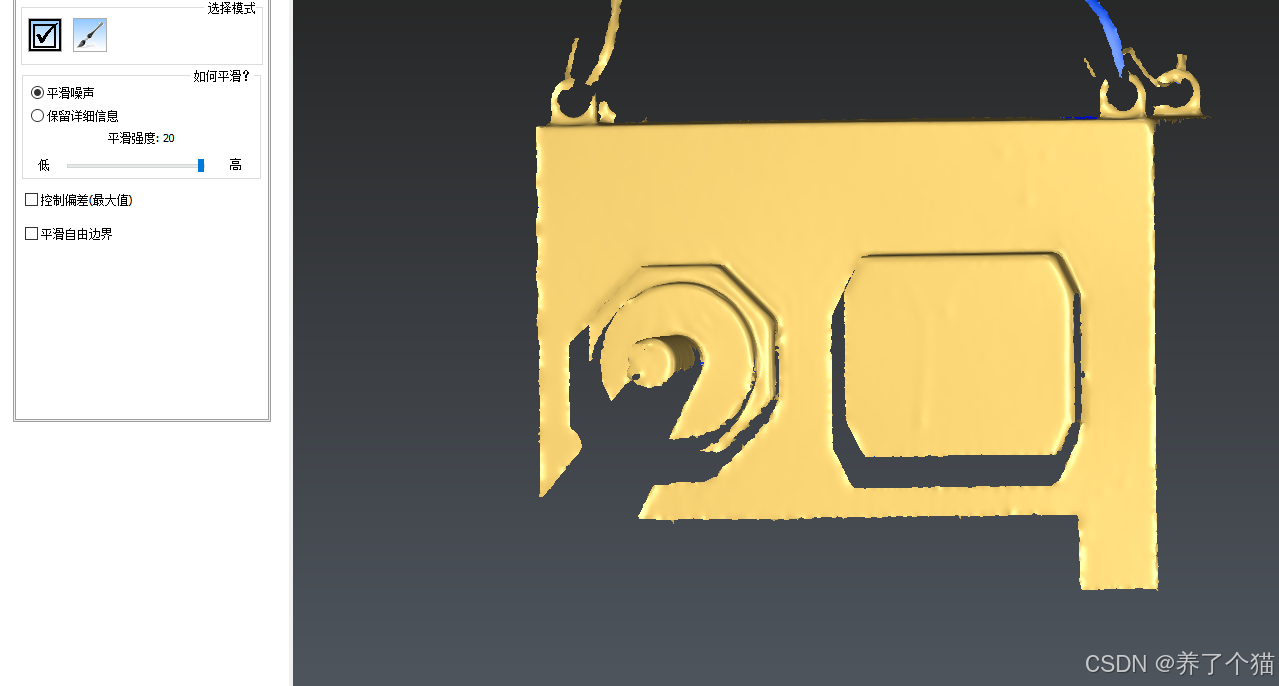

平滑强度可以根据自己的需要来进行选择，先预览、再细调。

把平滑强度调最高，呈现出的效果如下，看着有的假。反正大家根据自身需要调整就可以了。

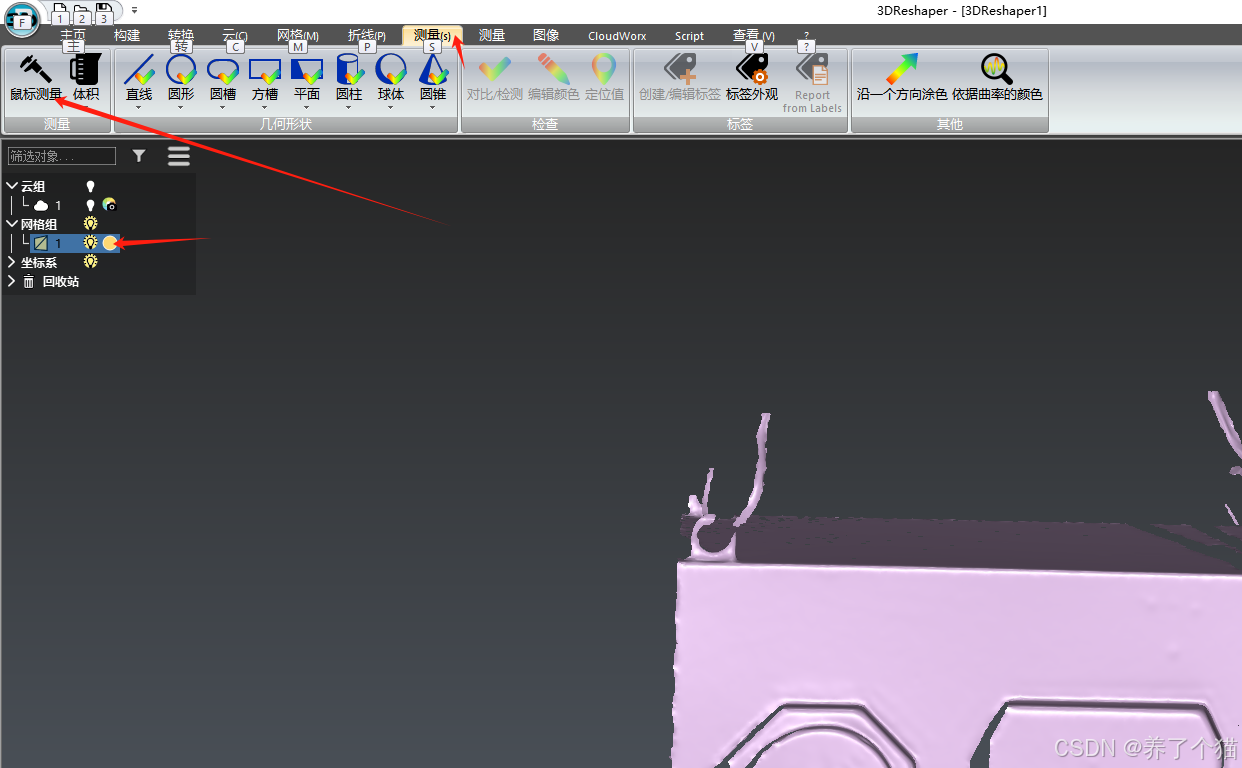

进行测量时，先选中要测量的物体，再点击测量，选择想要测量的方式。我选用的是鼠标测量

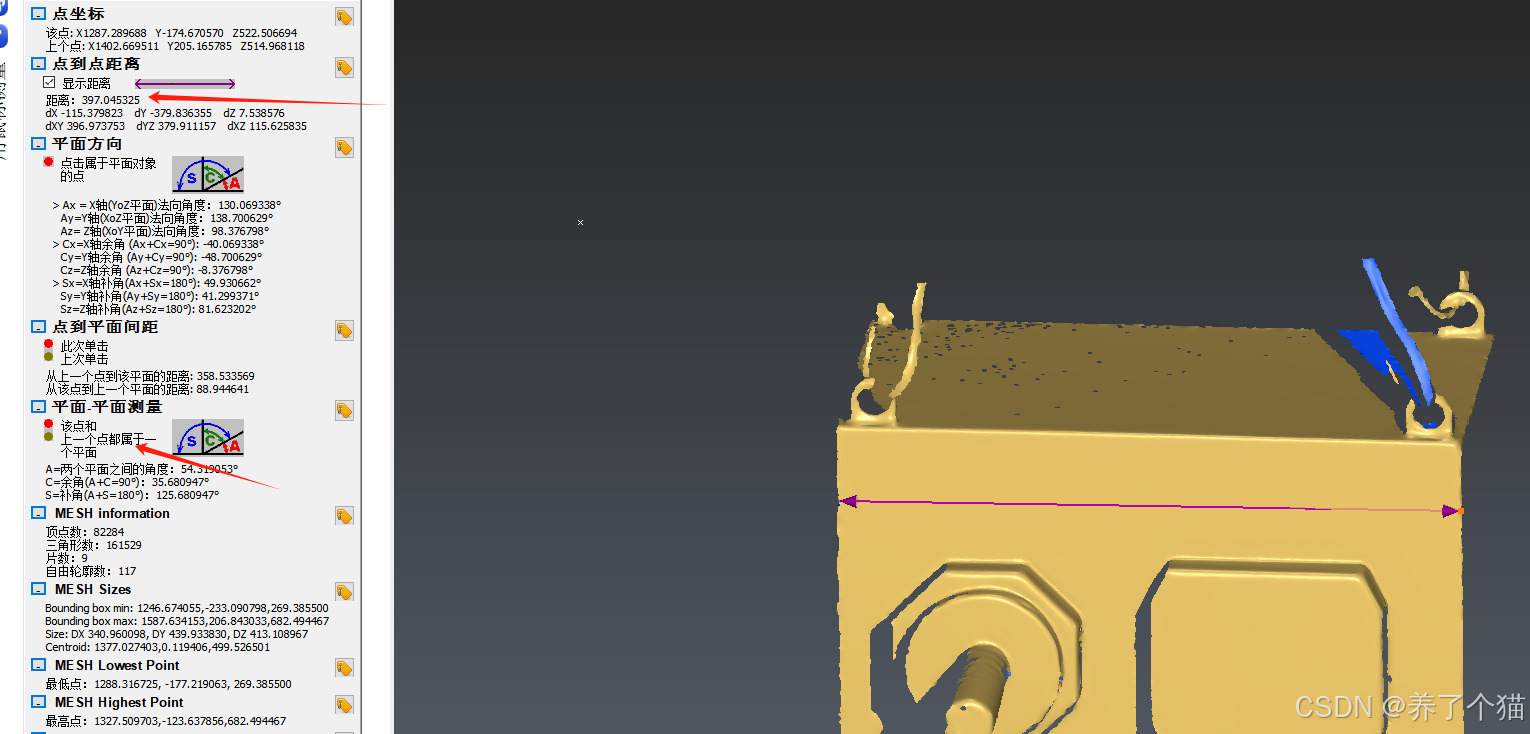

双击某个起始部位，用鼠标拖动拉出一条直线，再双击。就出来结果了。结果还挺详细的。默认单位是毫米(mm)。目前我这个工件的长是 40cm。所以这个重建的误差是在5mm之内的。

三.总结

        简单介绍下这款软件如何进行最基本的重建、平滑、和测量操作。

        重建 和平滑的速度的快慢，取决你的参数设置和电脑配置。

        软件唯一不好用的地方就是，它是用鼠标右键来进行移动和反转数据，很别扭。

        其他大家有不懂的地方可以私信留言我。

        如果大家想学习关于这款软件更多的内容可以上b站学习：        3DReshaper教程—点云三维建模软件1—简介_哔哩哔哩_bilibili
