2、直流无刷电机的基础知识

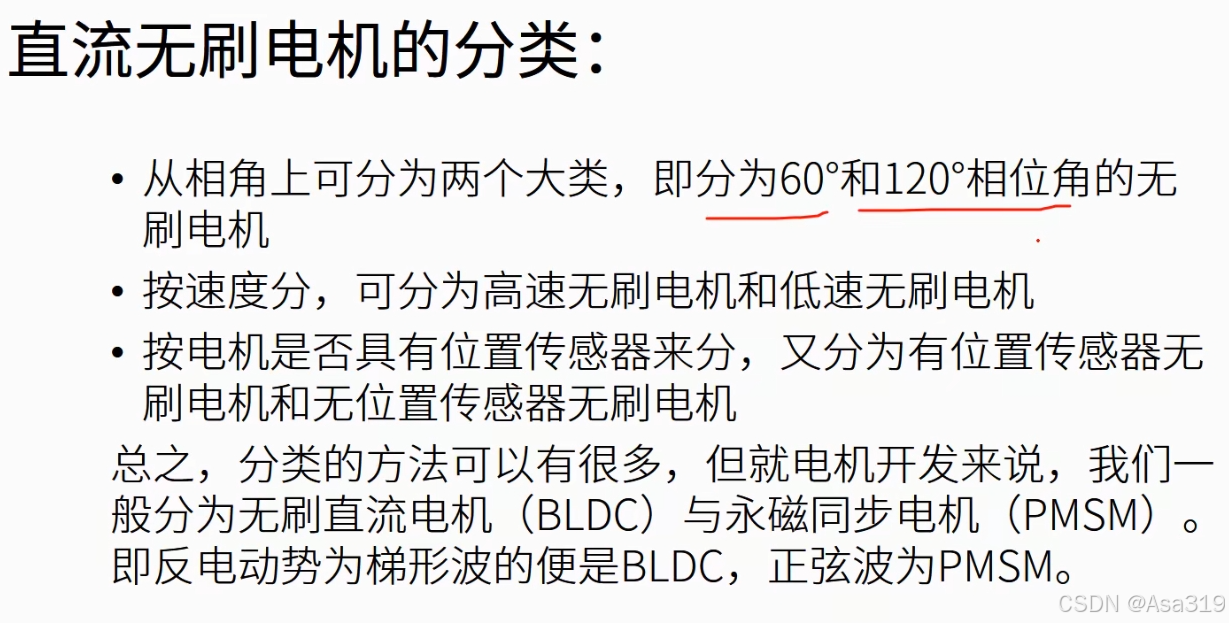

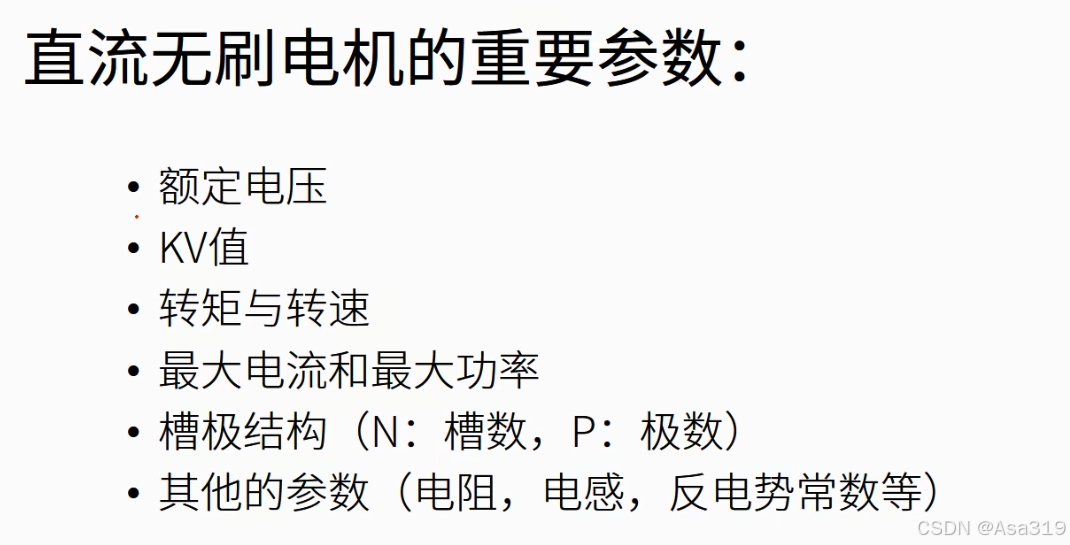

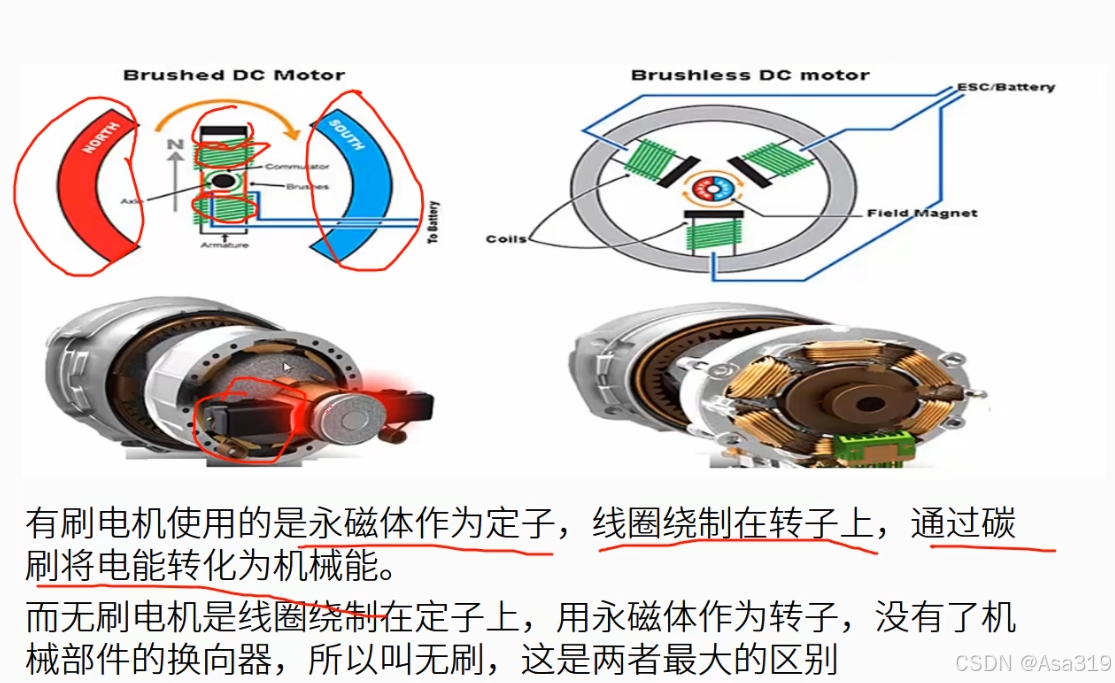

直流无刷电机（Brushless DC Motor，BLDC）是一种通过电子换向器替代传统机械电刷和换向器的电机。其工作原理基于电磁感应和电子控制技术，具体如下：

1. 结构组成：

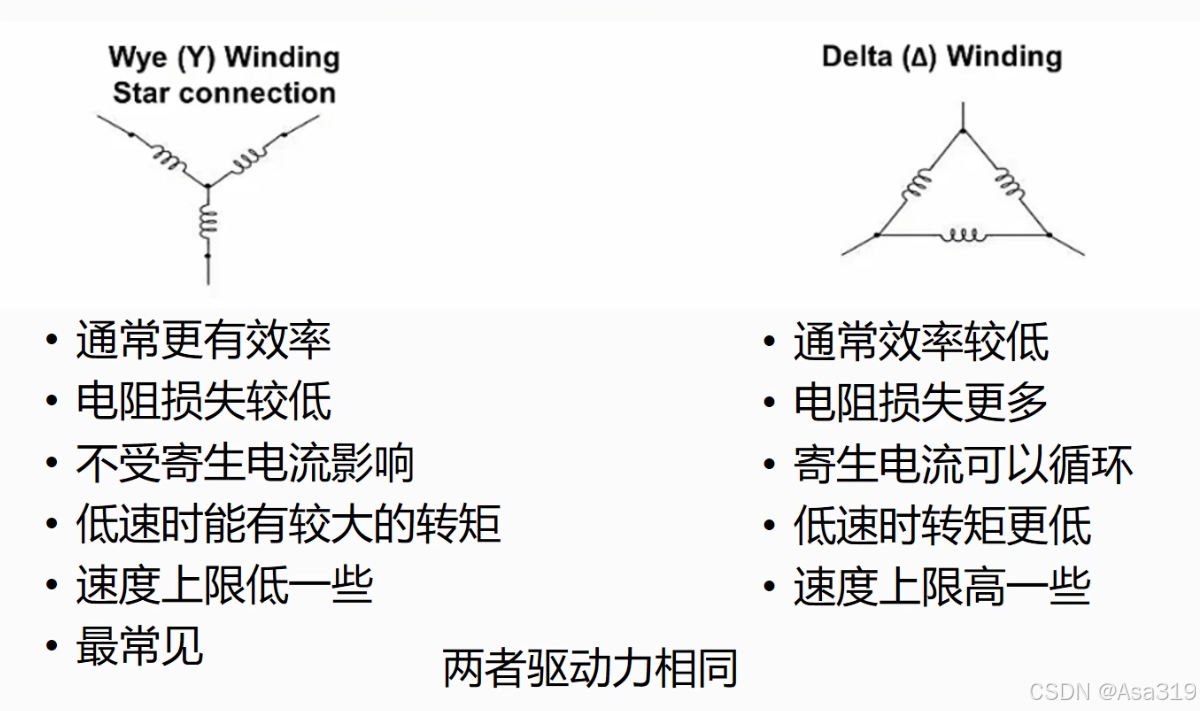

   • 定子：由绕组（线圈）组成，通常是三相绕组。
   • 转子：由永磁体（通常是稀土永磁材料）构成。
   • 电子换向器：用于控制定子绕组的通电顺序，替代传统的机械换向器和电刷。

2. 工作原理：

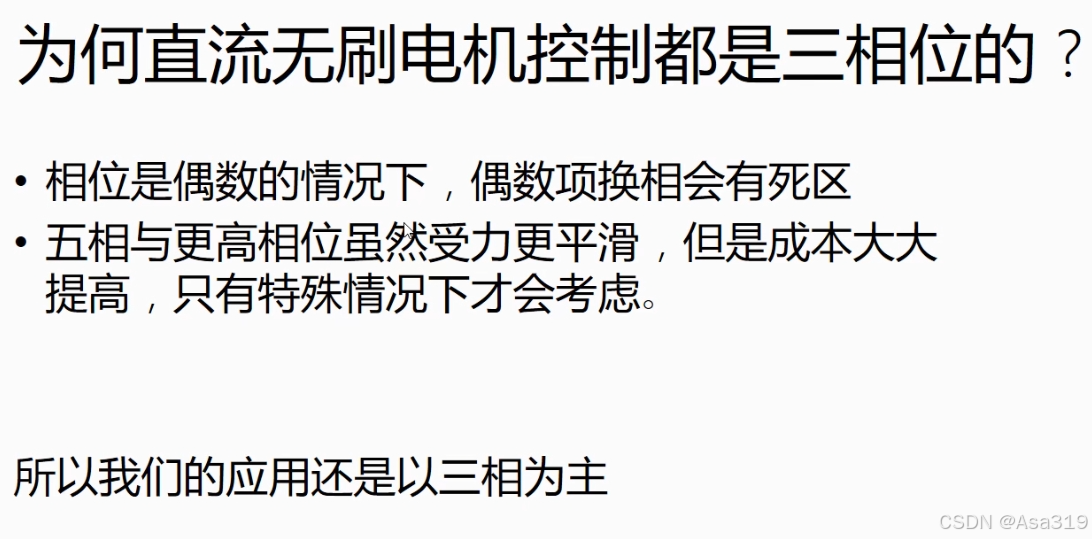

   • 磁场作用：定子的三相绕组通过电子换向器依次通电，产生旋转磁场。
   • 转子转动：转子上的永磁体受到旋转磁场的作用，产生转矩，使得转子跟随旋转。

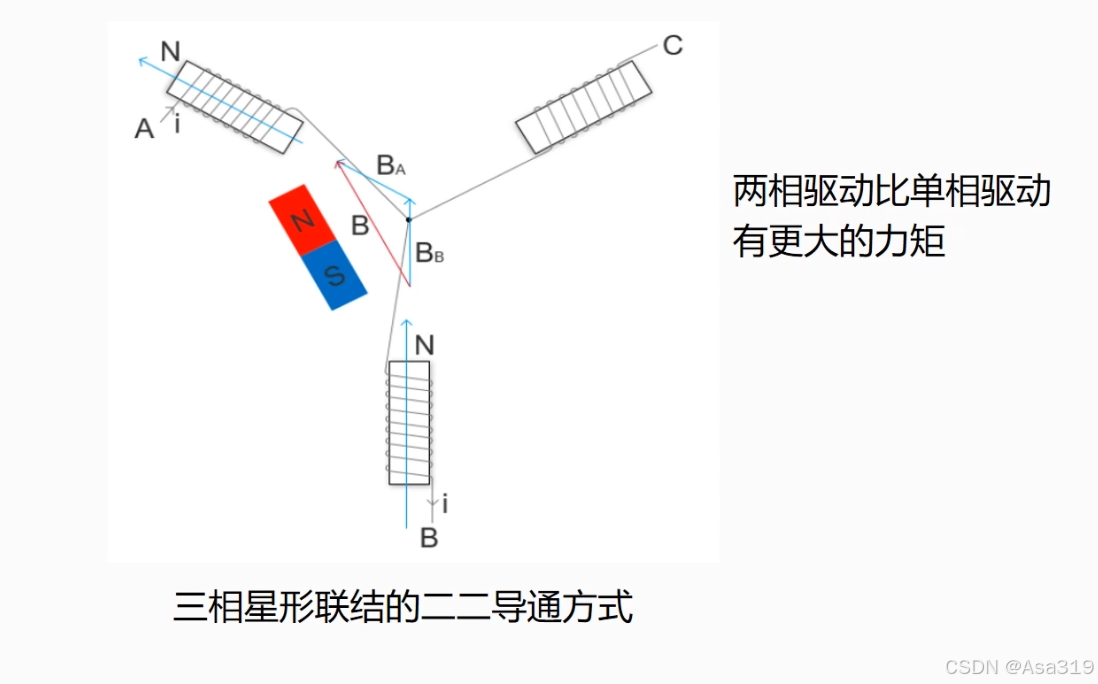

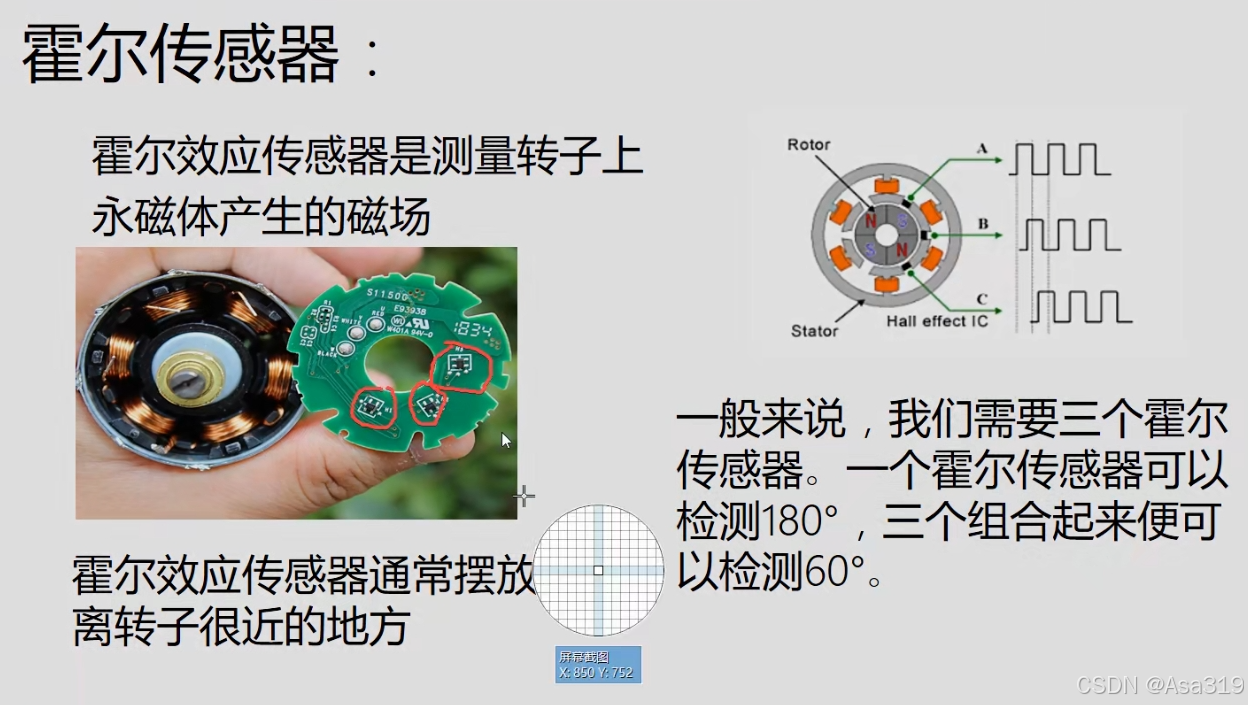

   • 电子换向：传感器（如霍尔传感器）检测转子位置，控制器根据位置信号调整定子绕组的通电顺序，确保转子持续转动。

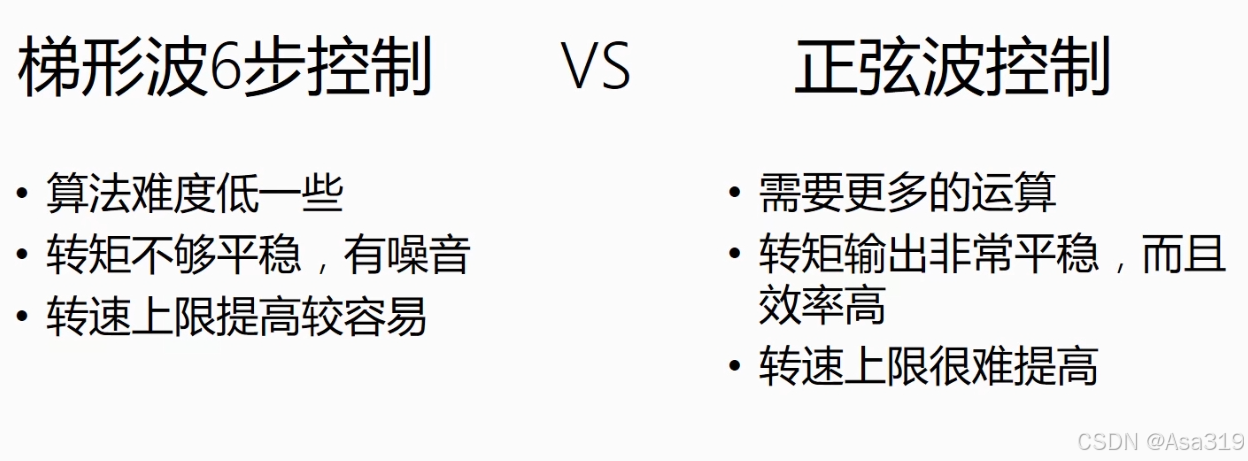

3. 控制方式：

   • 方波驱动：定子绕组按方波信号通电，适用于大多数BLDC电机。

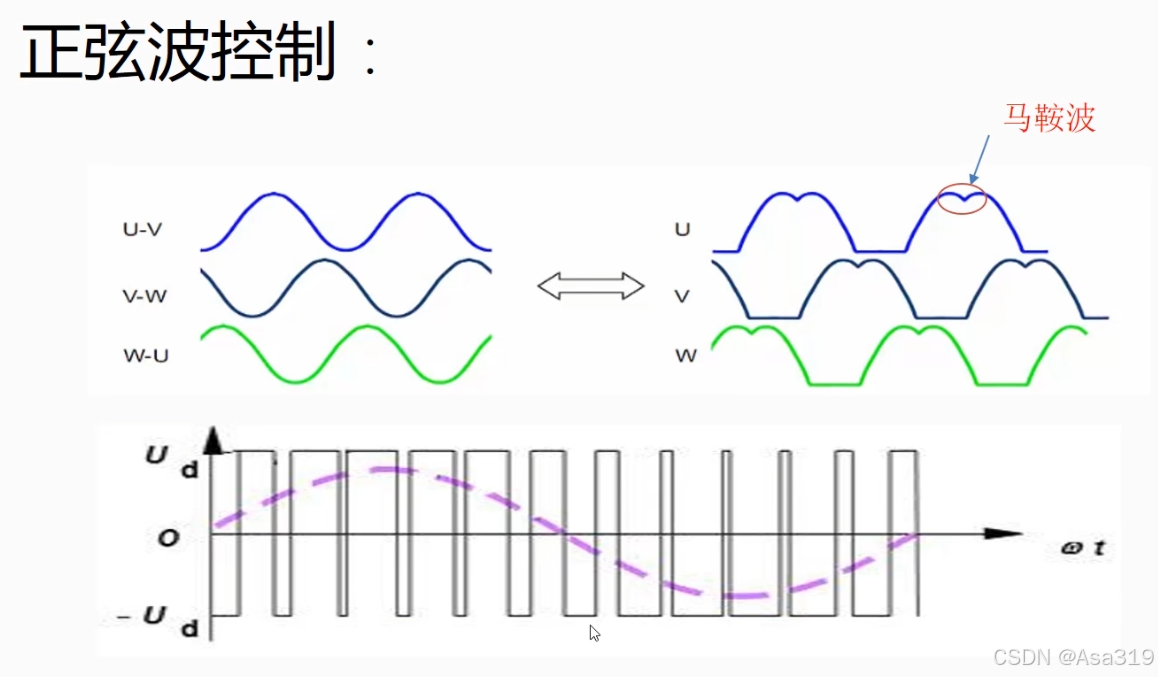

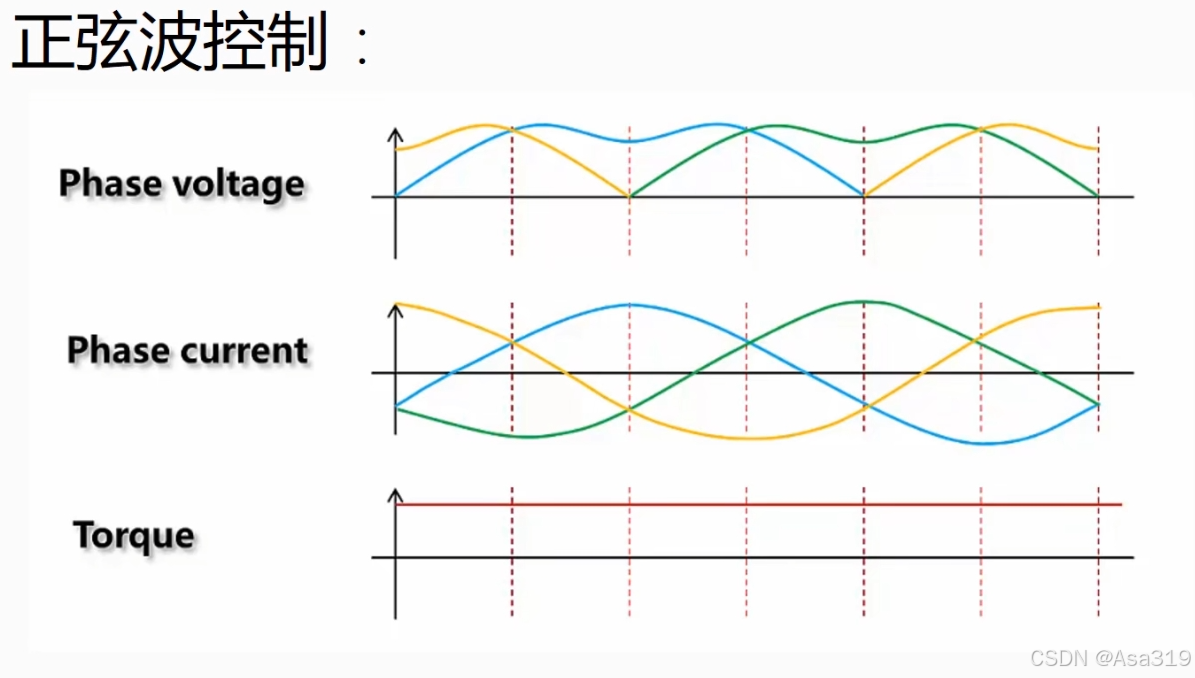

   • 正弦波驱动：定子绕组按正弦波信号通电，提供更平滑的转矩和更高的效率。

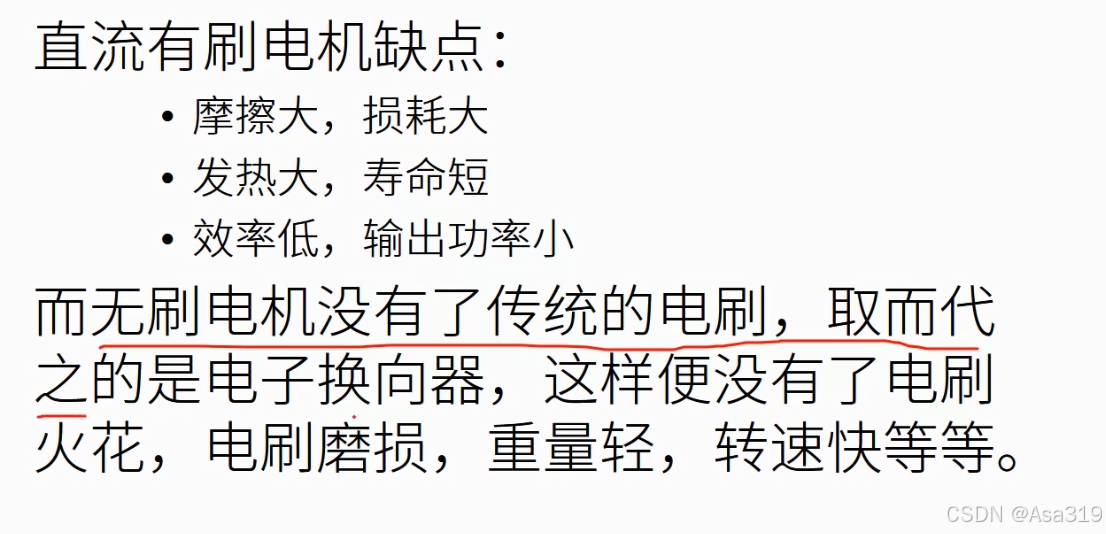

3、直流无刷电机的优缺点

优点：

1. 高效率：由于无机械电刷和换向器，减少了机械磨损和能量损耗，效率通常高于传统直流电机。
2. 长寿命：没有机械电刷的磨损，因此寿命更长，维护成本低。
3. 低噪音：无刷设计减少了机械摩擦和电火花产生的噪音，运行更安静。
4. 高转矩密度：能够在相同体积下提供更高的转矩。
5. 精确控制：由于采用电子控制，可以实现精确的速度和位置控制。
6. 适应性强：能够在高温、高湿等恶劣环境下稳定工作。

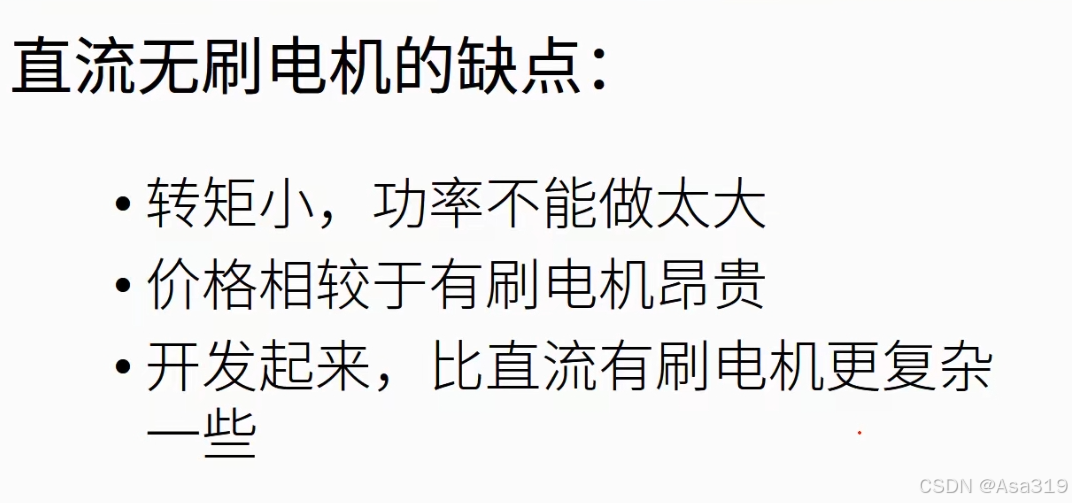

缺点：

1. 成本较高：电子换向器和控制器增加了系统的复杂性和成本。
2. 控制复杂：需要复杂的电子控制系统和位置传感器，设计难度较大。
3. 启动转矩较低：在低速时，启动转矩可能不如传统直流电机。
4. 磁场干扰：永磁转子可能产生磁场干扰，影响其他电子设备的正常工作。

总结

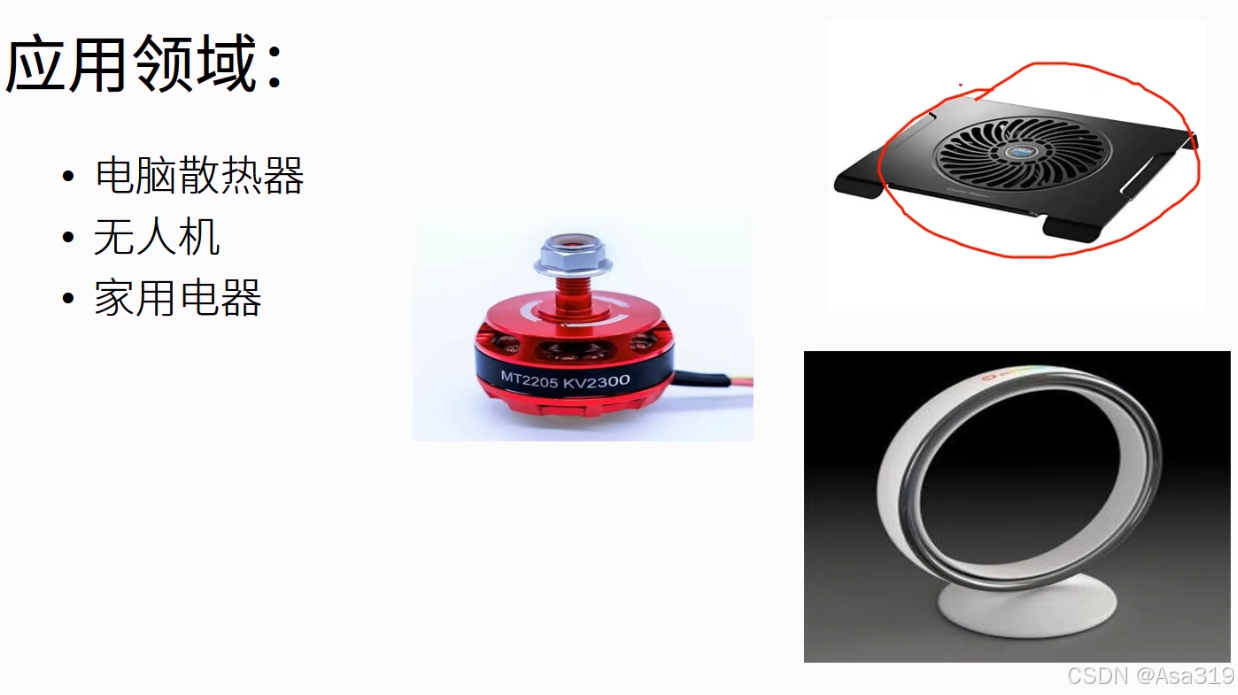

直流无刷电机以其高效率、长寿命和低噪音等优点，广泛应用于工业自动化、家用电器、电动汽车等领域。然而，其较高的成本和复杂的控制系统也限制了其在某些应用中的普及。

4、直流无刷电机工作原理

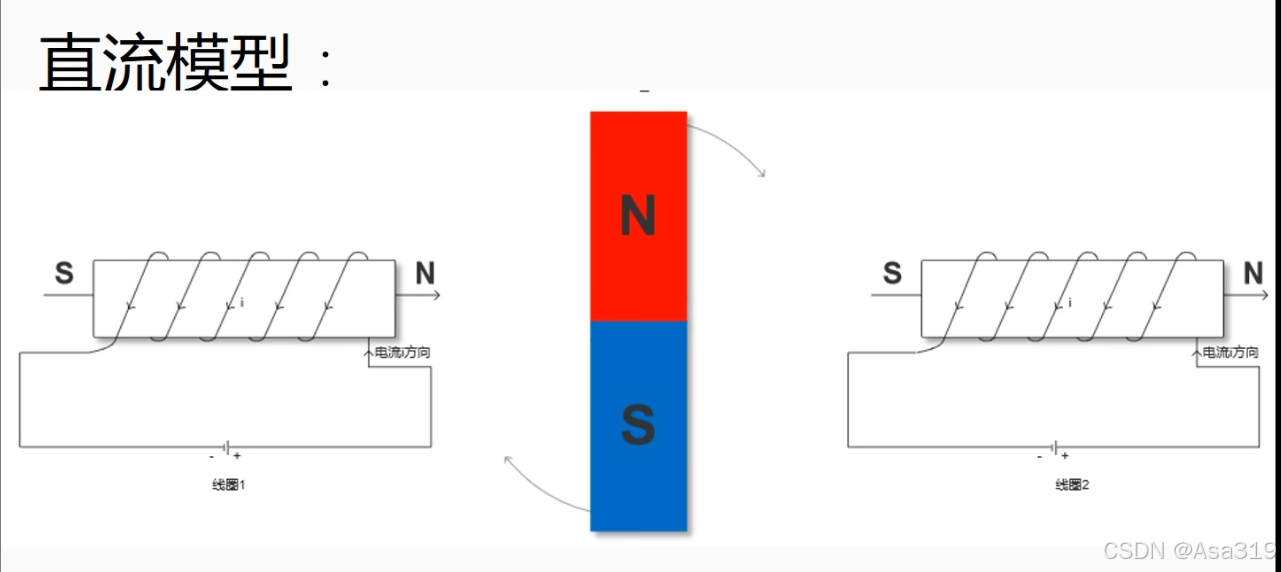

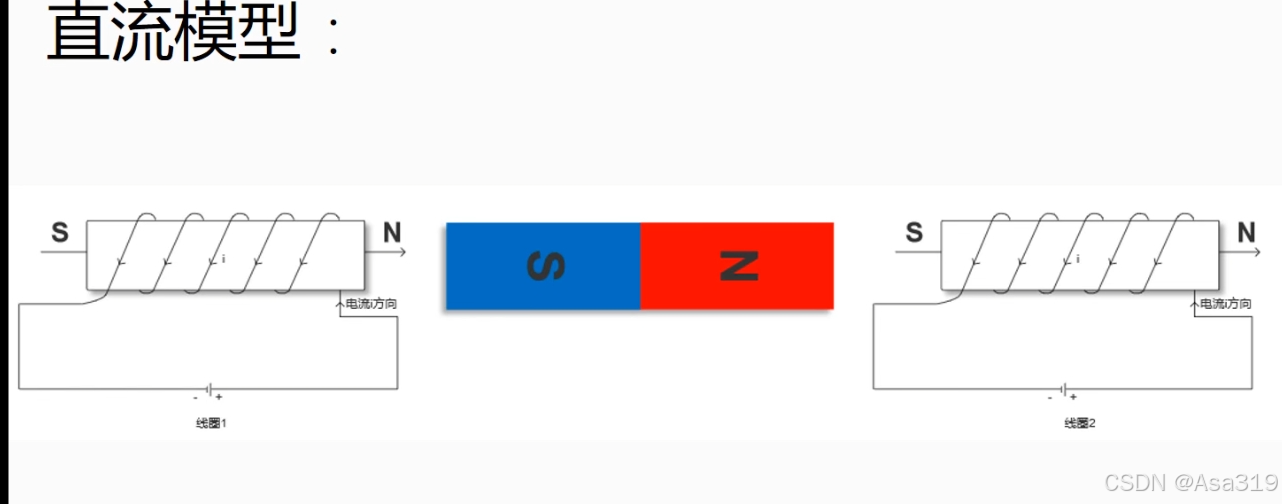

驱动模型

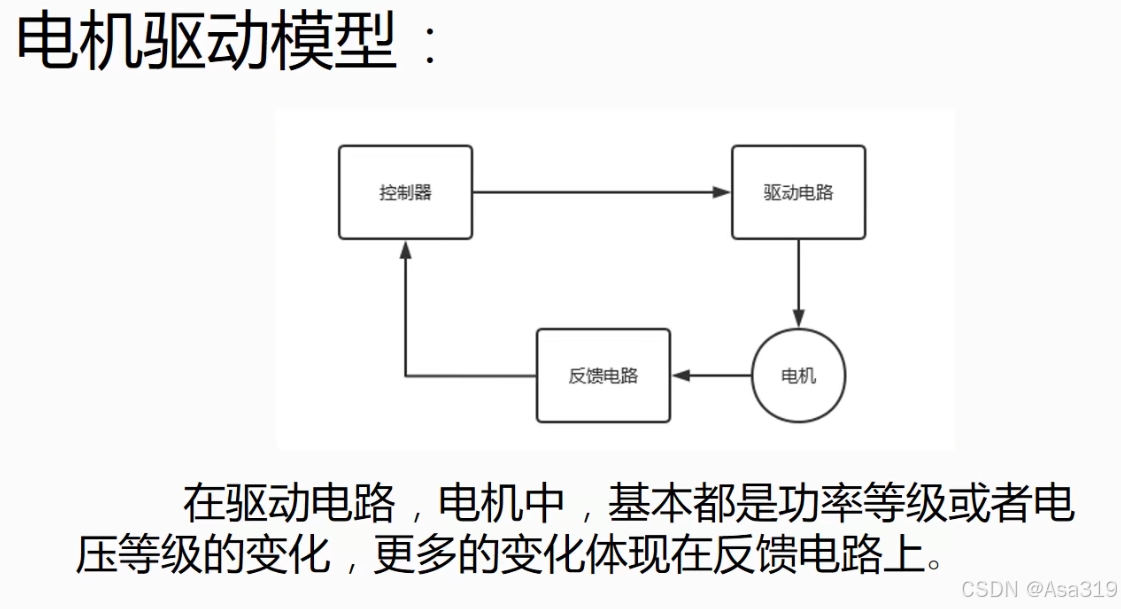

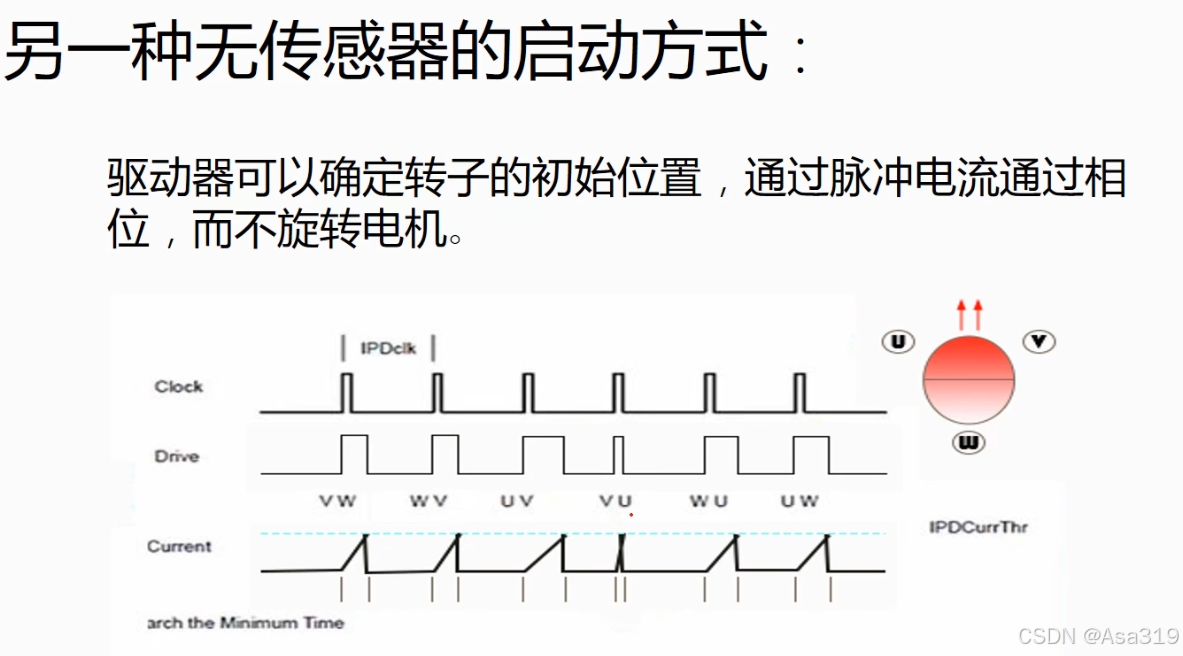

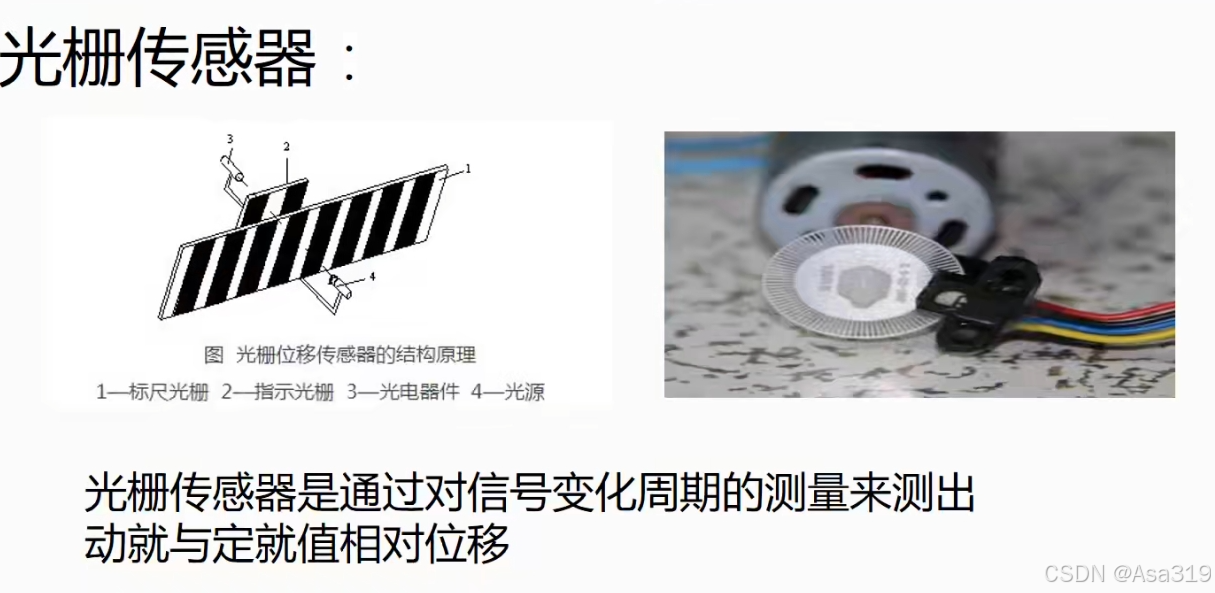

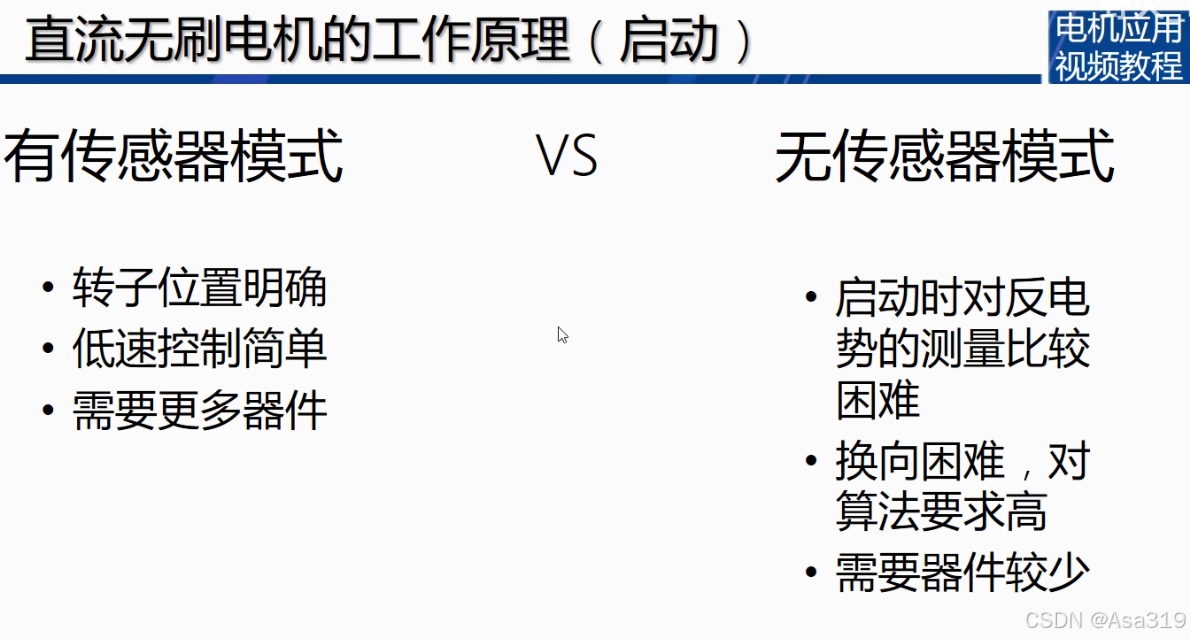

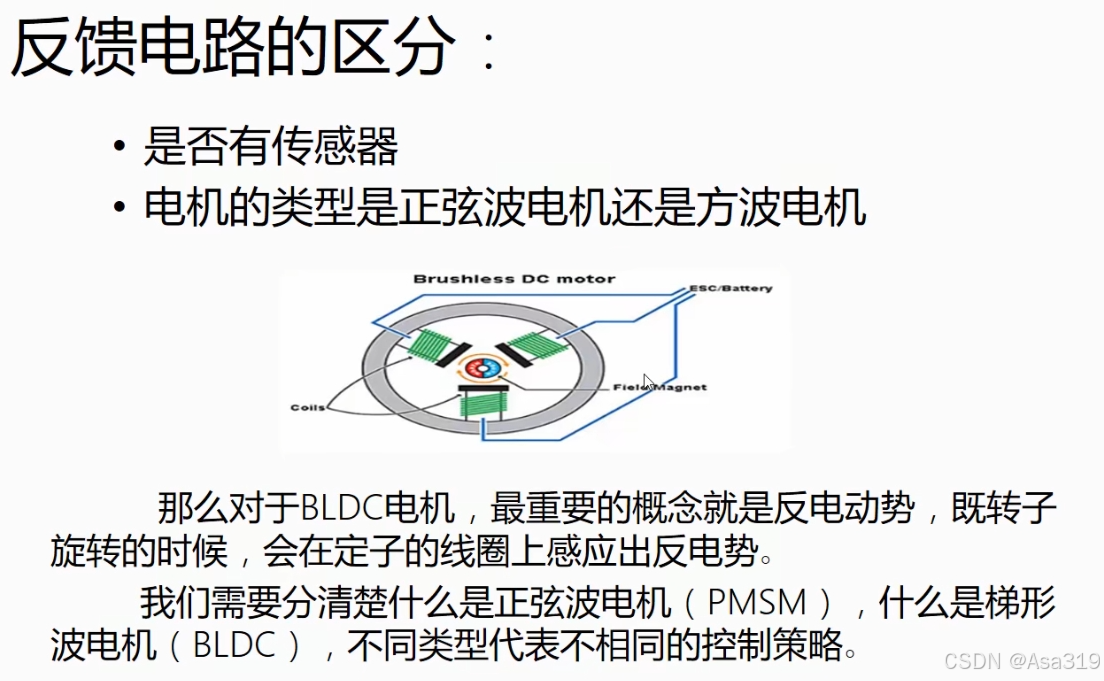

反馈电流和传感器

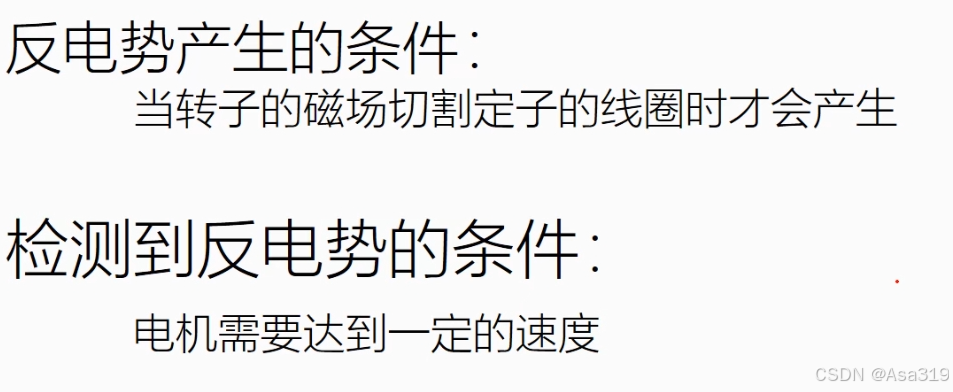

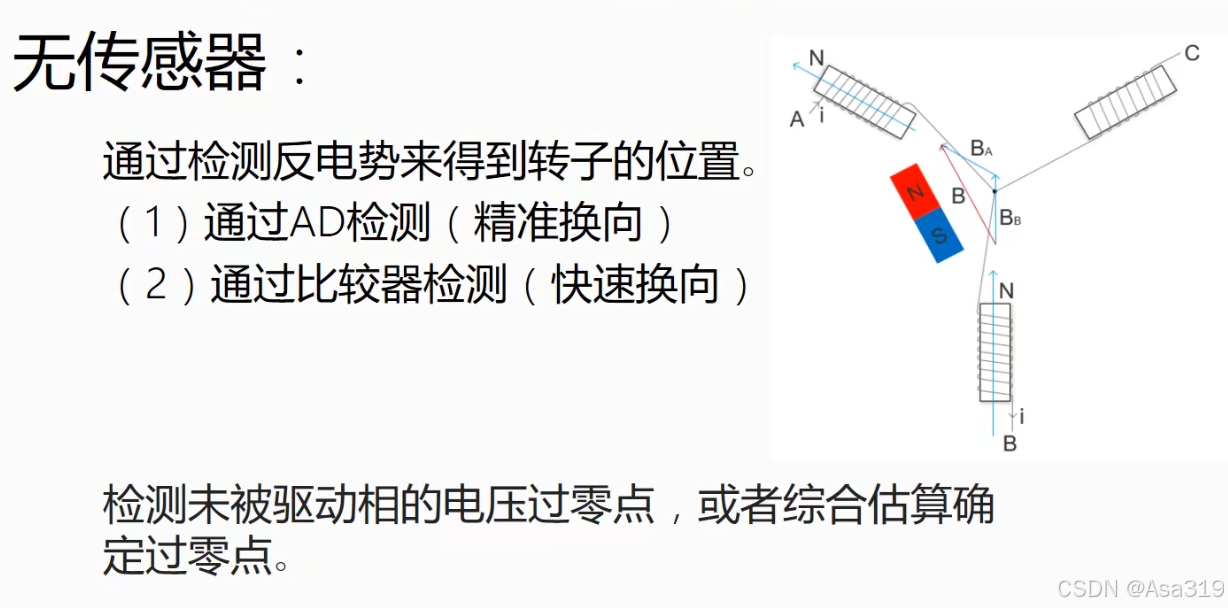

换向

利用惯性，继续旋转

控制信号
