STM32单片机学习（9）

1. 读写内部FLASH

1.1 关于内部FLASH

几乎所有的MCU内部都会有一块Flash，用于保存要运行的代码。在电脑上交叉编译得到二进制文件后，使用烧写器将该文件烧写到内部Flash上。MCU上电后，自动读取Flash上的内容并加载到内存，CPU再从内存执行代码内容。由于Flash掉电数据不丢失的特性，每次上电后，MCU都能执行同一个程序，直至Flash上的内容被重新烧写。

通常习惯上，使用内部Flash存储运行代码，外部Flash存储（前面“21.1 关于SPI”介绍的外部SPI接口Flash）存储需要掉电保存的数据。但这也不是绝对的，如果没有外部Flash，需要掉电保存的数据也可以放在内部Flash未使用的区域。

STM32内部也有一块Flash，不同的型号其Flash的容量大小也不一样，从“图 2.2.4 STM32芯片命名规则(仅适用于MCU)”可知，STM32的Flash（闪存）容量从1KB至2048KB不等。如下表 35.1.1 所示，为STM32闪存容量密度分类，本开发板使用的STM32F103ZET6的容量为512KB，属于高密度（HD：High-Density）系列。

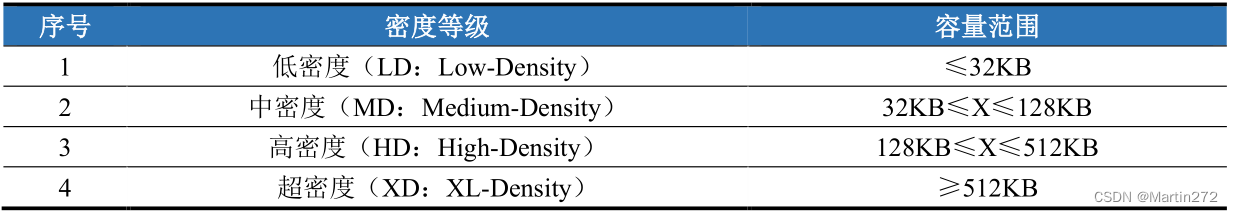

• 表 1.1.1 STM32 闪存容量密度等级

  主要由三部分组成：主存储器、信息块、闪存存储器接口寄存器。

①主存储器
用于存储数据的区域，地址范围为0x08000000~0x0807FFFF，分为256页，每页2KB（中、低密度的系列为1KB），总计512KB。当启动引脚BOOT0为低电平时，系统将从0x08000000地址开始读取代码，也就是从主存储器（Main Flash memory）启动。

②信息块
由两部分组成：系统存储（System memory）和选项字节（Option Bytes）。
系统存储区域大小为2KB，存放有ST出厂固化的程序代码，该代码可实现从UART接收数据并烧写到主存储器区。当启动引脚BOOT0为高电平，BOOT1为低电平时，系统将从0x1FFFF000地址开始读取代码，该代码将从UART收到的数据写到主存储器。也就是通过UART实现程序的下载。
选项字节区域大小为16 Bytes，用于设置内存读写保护、硬件看门狗软硬模式等功能，可通过ST-Link等调试工具查看该部分寄存器状态。

③闪存存储器接口寄存器
用于控制闪存的读写、管理等，后面对闪存操作时，再介绍具体功能。

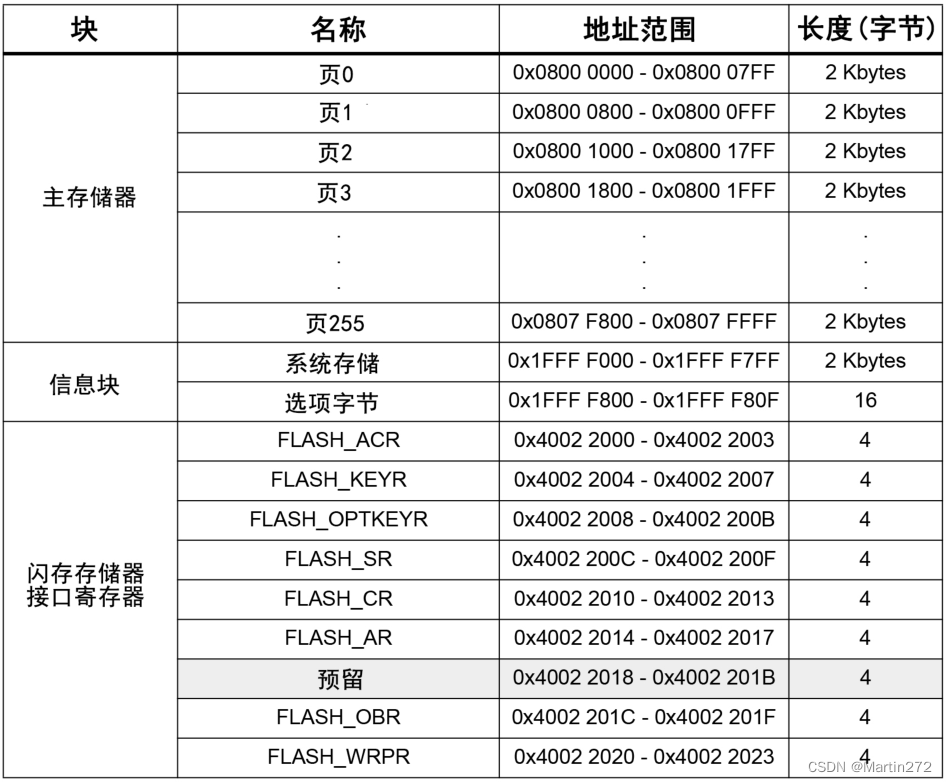

• 图 1.1.1 Flash 模块组织结构（高密度）

  对Flash核心的操作就是读写，下面详细介绍如何对Flash进行读写。
  ①读Flash
  从STM32总线结构框图”可知，内核使用ICode指令总线访问Flash的指令，使用DCode
  数据总线访问Flash的数据。
  Flash存储器有两个64位缓存器组成的预取缓冲器，使得CPU可以工作在更高频率，同时需要根据不同的系统时钟（SYSCLK）频率设置对应的等待周期（LATENCY）。系统时钟与等待周期关系如表 1.1.2 所示。通常系统时钟为72MHz，则需要设置2个等待周期（LATENCY），否则读写Flash可能出错，导致死机等情况。

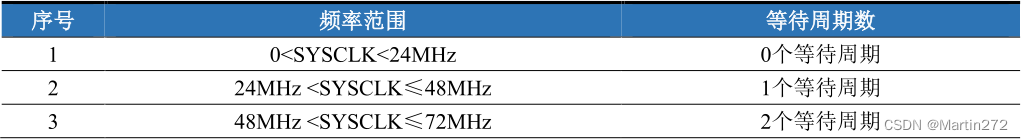

• 表 1.1.2 系统时钟与等待周期关系

  正确设置求好等待周期后，可以利用指针进行读取数据。例如，从地址addr读取一字节数据。可将addr强制转换为uint32_t指针，然后取该指针所指向地址的值，即得到addr地址的数据：

  ②写Flash
  内部Flash的写操作要繁琐一些，一共需要分为四个步骤：解锁->擦除->写数据->上锁。
• 解锁
  MCU复位后，闪存编程和擦除控制器（FPEC）处于锁定保护状态，此时闪存控制寄存器（FLASH_CR）不可操作。需要将两个特定的解锁序列号（Key1=0x45670123 Key2=0xCDE89AB）写入闪存键值寄存器（FLASH_KEYR）以解锁FPEC模块。
• 擦除
  由于Flash物理特性（只能写0，不能写1），在写Flash前需要进行擦除操作，将Flash全变为0xFFFF。FPEC支持页擦除（Page Erase）和批量擦除（Mass Erase），设置步骤如图 1.1.2 所示。

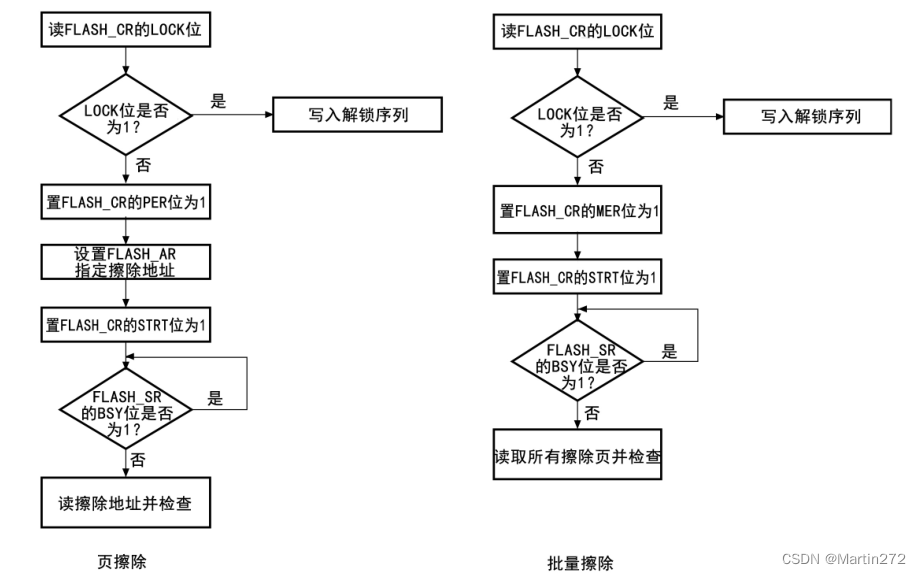

• 图 1.1.2 擦除内部 FLASH 流程


a) 检查FLASH_CR[LOCK]得知是否解锁，如果没解锁则先解锁；
b) 检查FLASH_SR[BSY]得知是否处于忙状态，如果忙则等待其变为空闲；
c) 如果是页擦除，设置FLASH_CR[PER]为1，即页擦除模式，再设置FLASH_AR指定擦除地址；如果是批量擦除，设置FLASH_CR[MER]为1，即主存储器所有页（批量）擦除模式；
d) 设置FLASH_CR[STRT]为1，启动擦除；
e) 检查FLASH_SR[BSY]直至擦除完成；
f) 如果是页擦除，读取被擦除的页并检查；如果是批量擦除，读取所有的页并检查；

• 写数据

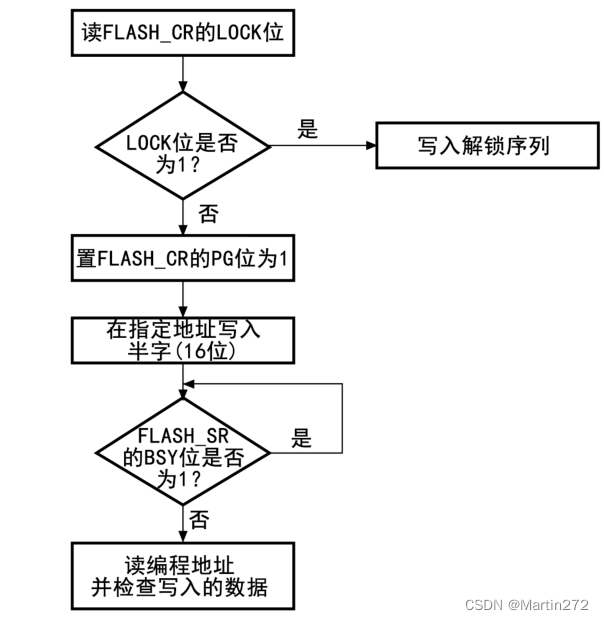

  擦除完后，便可以向FLASH写数据，设置步骤如图 1.1.3 所示。
• 图 1.1.3 写内部 FLASH 流程


a) 检查FLASH_CR[LOCK]得知是否解锁，如果没解锁则先解锁；
b) 检查FLASH_SR[BSY]得知是否处于忙状态，如果忙则等待其变为空闲；
c) 设置FLASH_CR[PG]为1，即Flash编程模式；
d) 向主存储器的指定地址写入数据，每次写入数据的长度为半字（16位）；
e) 检查FLASH_SR[BSY]直至写完成；
f) 读取被写地址并检查写入的数据；

• 上锁
  写Flash操作结束后，需要设置FLASH_CR[LOCK]为1，使FPEC模块重新上锁，以防止数据被不小心修改。

1.2 硬件设计

内部Flash的读写不涉及硬件设计。

1.3 软件设计

1.3.1 软件设计思路

实验目的：本实验对内部Flash进行读写。

1. 实现Flash读写函数；
2. 主函数编写控制逻辑：产生若干随机数，按键按下，将数据写入内部Flash，再读出对比；

1.3.2 软件设计讲解

1. 设置等待周期

前面提到，不同的系统时钟，需要设置对应的等待周期，以确保能正确读取内部Flash。当系统时钟为72MHz，则需要设置2个等待周期（LATENCY）。

在系统时钟配置函数“SystemClock_Config()”，其实一直都做了这个操作，如代码段 1.3.1 所示。

代码段 1.3.1 系统时钟配置（stm32f1xx_clk.c）

/*
 * @brief System Clock Configuration
 * 	      The system Clock is configured as follow :
 * 		  System Clock source = PLL (HSI)
 * 		  SYSCLK(Hz) = 72000000
 * 	      HCLK(Hz) = 72000000
 * 	      AHB Prescaler = 1
 * 		  APB1 Prescaler = 2
 * 		  APB2 Prescaler = 1
 * 		  PLLMUL = 9
 * 		  Flash Latency(WS) = 2
 * @param None
 * @retval None
*/
void SystemClock_Config(void)
{
	RCC_OscInitTypeDef RCC_OscInitStruct = {0};
	RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

	RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
	RCC_OscInitStruct.HSEState = RCC_HSE_ON;
	RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
	RCC_OscInitStruct.HSIState = RCC_HSI_ON;
	RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
	RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
	RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
	if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
	{
	while(1);
	}

	/** Initializes the CPU, AHB and APB busses clocks
	*/
	RCC_ClkInitStruct.ClockType      = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
								       |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
	RCC_ClkInitStruct.SYSCLKSource   = RCC_SYSCLKSOURCE_PLLCLK;
	RCC_ClkInitStruct.AHBCLKDivider  = RCC_SYSCLK_DIV1;
	RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
	RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

	if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
	{
		while(1);
	}
}

在42行，使用“HAL_RCC_ClockConfig()”配置RCC结构体“RCC_ClkInitStruct”时，另一个参数就是Flash延时，传入“FLASH_LATENCY_2”表示设置2个等待周期。

2. 读内部Flash

读内部Flash比较简单，直接通过指针获取或者使用C库提供的内存拷贝函数获取，如代码段 1.3.2 所示。
代码段 1.3.2 读内部 Flash（driver_flash.c）

/*
 * 函数名：void ReadFlash(uint32_t startAddr, uint32_t *pdata, uint32_t length)
 * 输入参数：startAddr-> 读首地址; pdata -> 读出的数据指针; length -> 读的字节个数
 * 输出参数：无
 * 返回值：无
 * 函数作用：读内部 flash
*/
void ReadFlash(uint32_t startAddr, uint32_t *pdata, uint32_t length)
{
#if 1
	// 方式一:使用指针获取数据
	uint16_t i = 0;
	for(i=0; i<length; i++) // 读取 length 个数据
	{
		pdata[i]=*(uint32_t*)startAddr; // 将指定地址数据保存到 pata
		startAddr = startAddr + 4; // 地址加 4,即下一个 32 位数据位置
	}
#else
	// 方式二:使用 C 库的内存拷贝函数获取数据
	memcpy((uint32_t*)pdata, (uint32_t*)startAddr, sizeof(uint32_t)*length);
#endif
}

• 11~17行：使用指针方式获取数据；
• 19~20行：使用C库的内存拷贝函数获取数据；

3. 写内部Flash

写内部Flash，按照前面介绍的解锁->擦除->写数据->上锁顺序，依次操作即可，如代码段 1.3.3 所示。
代码段 1.3.3 写内部 Flash（driver_flash.c）

/*
 * 函数名：void WriteFlash(uint32_t startAddr, uint32_t *pdata, uint32_t length)
 * 输入参数：startAddr-> 写首地址; pdata -> 写的数据指针; length -> 写的字节个数
 * 输出参数：无
 * 返回值：无
 * 函数作用：写内部 flash
*/
void WriteFlash(uint32_t startAddr, uint32_t *pdata, uint32_t length)
{
	uint32_t i = 0;
	uint32_t address = startAddr;

	HAL_FLASH_Unlock(); // 解锁

	EraseFlash(startAddr, length); // 擦除

	for(i=0; i<length;i++) // 开始写数据
	{
		if (HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, address, pdata[i]) == HAL_OK)
		{
			address = address + 4;
		}
	}
	HAL_FLASH_Lock(); // 上锁
}

• 13行：使用HAL库提供的“HAL_FLASH_Unlock()”函数解锁Flash；
• 15行：擦除Flash，该函数的实现，后面讲解；
• 17~23行：使用HAL库提供的“HAL_FLASH_Program()”函数写数据，这里写入的数据类型支持半字节（half-word，16位）、一字节（word，32位）、双字节（double word，64位），但实际最后都是以半字节16位写入；这里传入的数据是uint32_t类型，因此每次写一字节；
• 24行：使用HAL库提供的“HAL_FLASH_Lock()”函数上锁Flash；

在写Flash之前，需要进行擦除操作。擦除有两种方式，页擦除（Page Erase）和批量擦除（Mass Erase），这里不能使用批量擦除，会导致下载测试程序也被擦除，无法执行代码，因此只能使用页擦除。

页擦除的处理方式也有两个思路，一个是根据要写入的大小，计算要擦除页数，对应擦除；另一个则是擦除整个测试区域的Flash。

在擦除之前，先理解如代码段 1.3.4 所示的几个宏定义。

代码段 1.3.4 测试相关宏定义（driver_flash.h）

#define TEST_CODE_SIZE (1024*8) // 本程序代码约为 7.89KB
#define TEST_PAGE_ADDR (0x08000000 + TEST_CODE_SIZE) // 写起始地址需要在 FLASH 上代码之后
#define TEST_PAGE_SIZE (1024*10) // 10KB
#define TEST_PAGE_END_ADDR (TEST_PAGE_ADDR + 4*TEST_PAGE_SIZE)// 用于测试的 Flash 空间结束地址

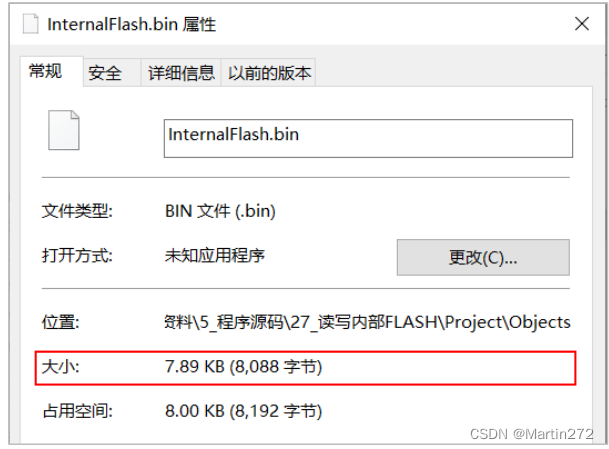

• 1行：定义本程序占用Flash的大小。可通过生成的Bin文件大小得知，如图 1.3.1 所示，“InternalFlash.bin”的大小为8088字节。也可通过Keil编译完成的提示，计算得到占用Flash大小，如图 1.3.2 所示，Code表示代码占用空间，存放在Flash；RO-data表示只读常量占用空间，存放在Flash；RW-data表示初始化后的变量占用空间，存放在Flash；ZI-data表示未初始化的变量占用空间，它存放在BSS段，不占用Flash空间。因此，7640+420+28=8088字节，与bin文件信息一致；
• 2行：定义用户写Flash的起始地址；0x0800000为内部Flash的起始地址，从该地址之后，存放本程序，我们只能操作本程序占用空间之后的Flash空间，否则将破坏本程序，无法执行；
• 3行：定义可用于操作的Flash大小，理论上余下的512KB-8KB=504KB空间都可以使用；
• 4行：定义可用于操作的Flash的结束地址；
  图 1.3.1 bin 文件信息

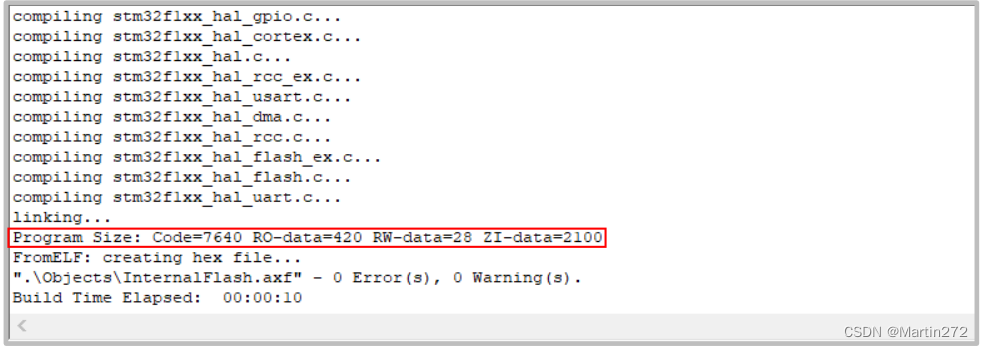

• 图 1.3.2 Keil 编译完成提示

  了解前面几个宏定义后，再来看如代码段 1.3.5 所示的擦除函数。

代码段 1.3.5 擦除内部 Flash（driver_flash.c）

/*
 * 函数名：void EraseFlash(uint32_t addr, uint32_t length)
 * 输入参数：addr -> 擦除地址; length -> 擦除的字节个数
 * 输出参数：无
 * 返回值：无
 * 函数作用：擦除内部 flash
*/
void EraseFlash(uint32_t addr, uint32_t length)
{
	uint32_t nPageError = 0;

	EraseInitStruct.TypeErase = FLASH_TYPEERASE_PAGES; // 页擦除
	EraseInitStruct.PageAddress = addr; // 擦除的起始地址

#if 1
	// 方式一:只擦除用到的页
	EraseInitStruct.NbPages = (addr + length*4)/FLASH_PAGE_SIZE - addr/FLASH_PAGE_SIZE + \
							  (((addr + length*4)%FLASH_PAGE_SIZE)?1:0);
#else
	// 方式二:擦除整个测试页
	EraseInitStruct.NbPages = (TEST_PAGE_END_ADDR - addr) / FLASH_PAGE_SIZE;
#endif

	if (HAL_FLASHEx_Erase(&EraseInitStruct, &nPageError) != HAL_OK) // 擦除 Flash
	{
		Error_Handler();
	}
}

• 12行：设置页擦除方式，这里只能为页擦除；
• 13行：设置擦除的起始地址，仅用于页擦除模式；
• 16~18行：设置需要擦除的页数；计算要擦除的整页数，加上不足一页时擦除一页，即为需要使用/擦除的页；
• 20~21行：设置需要擦除的页数；擦除整个定义用于操作的Flash；
• 24~27页：调用HAL提供的“HAL_FLASHEx_Erase()”函数进行擦除；

4. 主函数控制逻辑

在主函数里，初始化系统时钟、打印串口、按键后，循环检测按键是否按下。当按键按下后，产生随机数据，然后写入内部Flash，再读出比较，如代码段 1.3.6 所示。

代码段 1.3.6 主函数控制逻辑（main.c）

while(1)
{
		if(rw_flag)
		{
			rw_flag = 0;

		// 准备随机生成的写入数据
		for(i=0;i< TEST_NUM;i++)
		{
			write_data[i] = rand();
		}

		// 读写 FLASH
		if (TEST_NUM > TEST_PAGE_SIZE)
		{
			printf("ERROR: 超出测试 FLASH 空间\n\r");
			break;
		}
		WriteFlash(TEST_PAGE_ADDR, write_data, TEST_NUM); // 写内部 FLASH
		ReadFlash(TEST_PAGE_ADDR, read_data, TEST_NUM); // 读内部 FLASH

		// 判断读写的数据是否一致
		for(i=0;i< TEST_NUM;i++)
		{
			if(read_data[i] != write_data[i]) // 如果出现不一致
			{
				printf("Error! \n\r");
				printf("ReadData[%03d]=0x%08x WriteData[%03d]=0x%08x \n\r", i, read_data[i], i, write_data[i]);
				break;
			}
			else
			{
				printf("ReadData[%03d]=0x%08x WriteData[%03d]=0x%08x \n\r", i, read_data[i], i, write_data[i]);
			}
		}
		if(i == TEST_NUM) // 每次校验都通过
		{
			printf("----内部 Flash 读写校验通过----\n\r");
		}
	}
}

2. 串口IAP更新

2.1 关于IAP

2.1.1 烧录方式介绍

在实际项目开发过程中，通常使用仿真器通过JTAG等接口进行调试和程序下载。在产品发布后，可能需要软件更新升级，此时无法要求用户使用仿真器烧录，这就需要实现通过程序实现应用程序的更新升级。

首先介绍常见的几种烧录方式。

• 在电路编程（In Circuit Programing，ICP）：不要求MCU内部有任何程序，直接对MCU的Flash写入程序。例如平时使用仿真器通过JTAG、SWD等方式烧录；
• 在系统编程（In System Programing，ISP）：利用半导体厂商在MCU内部固化的一段程序（通常称之为引导加载程序，BootLoader），通过串口等接口，实现向Flash写入程序。例如STM32通过调整BOOT引脚，从内部系统存储器启动，启动后接收串口数据，写入到Flash，实现程序的烧录；
• 在应用编程（In Applicating Programing，IAP）：开发者自行设计BootLoader程序，从串口、CAN、以太网等获取程序后，写入到Flash，实现程序的烧录；

2.1.2 IAP 原理介绍

本实验通过IAP实现应用程序的更新，这里重点介绍一下IAP的实现原理。

通常MCU内部只会有一个程序，而IAP方案则有两个程序，一个是引导加载程序BootLoader，一个是用户程序APP。MCU上电后，首先运行BootLoader，在BootLoader里选择是运行APP程序还是更新APP程序。

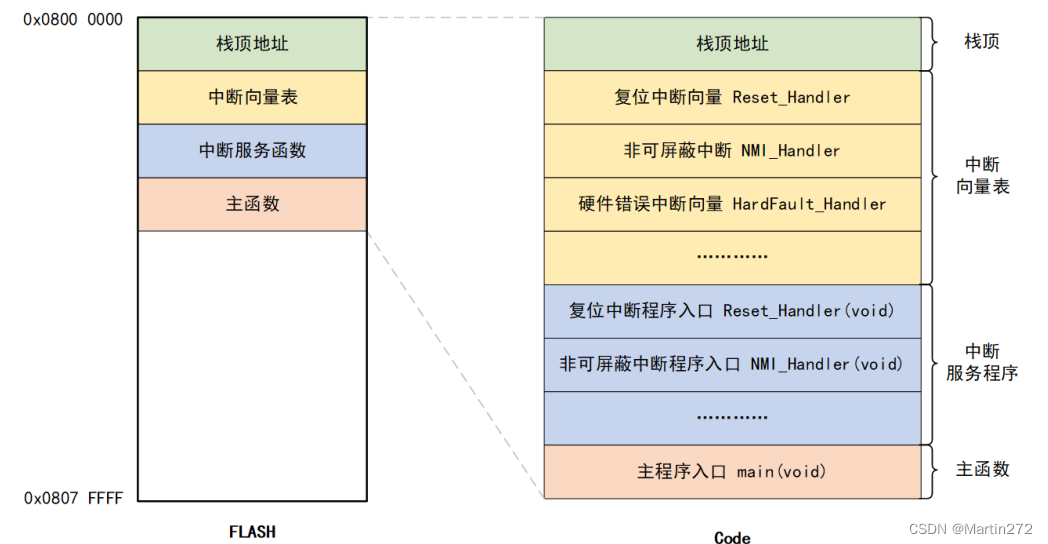

STM32F103ZET6的Flash的地址为0x0800 000~0x0807 FFFF，当STM32从Flash启动，即从0x0800 0000处读取代码数据。由分析STM32的启动文件“startup_stm32f103xe.s”，可得知STM32代码在Flash的分布如图2.1.1 所示。首先存放的是栈顶指针对应的地址，然后是各中断向量地址，再是各中断服务函数，最后是主函数等。当Flash内部只有一个程序时，0x0800 0000存放堆栈栈顶的地址，0x0800 0004存放复位中断向量的地址，即复位中断程序“Reset_Handler(void)”，该函数又调用__main，切换到C语言主函数执行。在主函数产生中断时，再跳到对应中断向量表，执行中断服务程序。

• 图2.1.1 STM32 代码在 Flash 的分布

  当Flash内部有两个程序时，MCU上电后，先执行到Bootloader的主函数。Bootloader的代码可实现跳到0x0800 C000处（APP代码存放地址，大于Bootloader代码即可），从而运行APP主函数。同时Bootloader的代码可实现从其它通信接口（比如串口）获取APP程序，然后利用前面实验学到读写内部Flash操作，将APP程序写入Flash的0x0800 C000中，再重新跳转到APP程序，实现APP程序的更新。

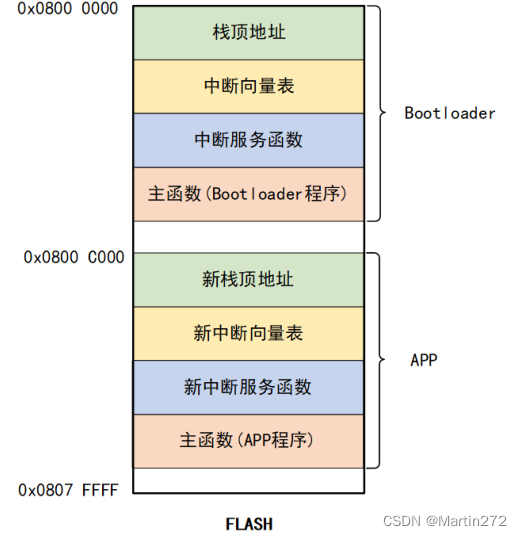

• 图 2.1.2 IAP 方案代码在 Flash 的分布


2.1.3 Ymodem 协议

前面提到，Bootloader的代码可实现从其它通信接口获取APP程序。这里的其它通信接口可以是串口、以太网口、I 2 C、SPI、CAN等，理论上只要是能传输数据的通信接口，都可以用于从外部获取APP程序。

其中通过串口获取数据最为常见，因此这里以串口为例，介绍STM32通过串口接收APP程序。当电脑与STM32通过串口连接后，需要Windows将APP程序通过串口发送出去，这里可以自己Windows编程制定传输协议实现上位机软件，也可以直接使用串口工具（比如MobaXterm、SecureCRT）的文件传输协议，这里直接使用串口工具的文件传输协议。

串口文件传输协议通常有如下几种：

• Xmodem：早期最广泛的文件传输协议之一，将128个字节作为一个数据块进行传输，并且对每个数据块都进行循环冗余校验（Cyclic Redundancy Check， CRC），每检查一个数据包正确后返回一个ACK响应；
• Ymodem：Xmodem的改进版，在一些地方也被称为Xmodem-1K，将1024个字节作为一个数据块进行传输，并对每个数据块也都进行CRC校验，每检查一个数据包正确后返回一个ACK响应；
• Zmodem：采用流式传输，不需要每个数据包传输后发送ACK确认，当校验出错时，只发送出错数据包，从而提高效率；

Ymodem涉及的控制字符如表 2.1.1 所示，传输协议如图 2.1.3所示。整个传输过程可分为四个阶段：

• 阶段一：接收 端 等待数据接收此时接收端不断发出字符C。
• 阶段 二 ： 首个数据 包的发送及确认发送端发送首个数据包，该数据包里面有文件名信息。数据包格式为：类型+序列号+序列号反码+数据内容+CRC高8位+CRC低8位。
• 类型：用于表示数据包大小。当类型为SOH时，表示本数据包携带的数据长度为128字节；当类型为STX时，表示本数据包携带的数据长度为1024字节；
• 序列号：表示数据包的序号，从0开始，依次递增；
• 序列号反码：表示数据包的序号反码，值为0xFF-序列号；
• 数据内容：首个数据包包含传输的文件名和文件大小，以ASCII字符串存放（空字符结尾），余下部分用空字符填充；
• CRC高8位：表示CRC的高8位，用于CRC-16校验；
• CRC低8位：表示CRC的低8位，用于CRC-16校验；

发送端发送完数据包后，接收端返回ACK信号，并发送字符C。

• 阶段三 ： 文件内容的传输 及确认
  随后发送端将不断发送数据包，接收端收到数据包后CRC校验无误，返回ACK信号。

• 阶段四 ： 文件传输结束发送端的数据包发送完后，发送EOT信号，接收端先返回NAK信号，随后发送端再发送EOT信号，接收端返回ACK信号，再不断发出字符C，进入下一次接收准备。
  以上就是标准Ymodem协议流程，实际开发中，可能因为串口工具的不同，导致协议略有差异，根据实际情况对应修改即可。

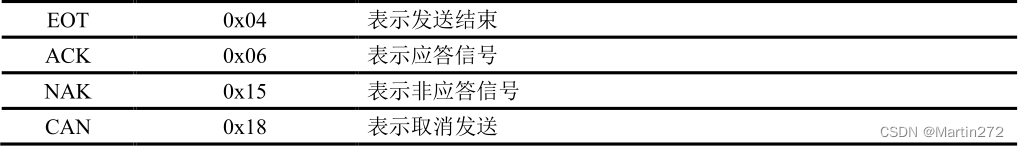

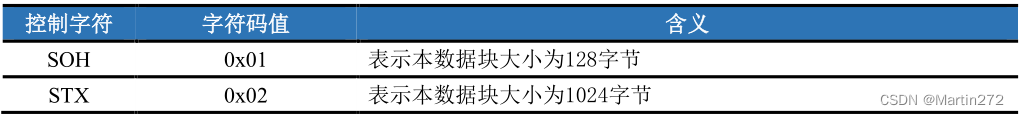

• 表 2.1.1 Ymodem 协议相关控制字符



• 图 2.1.3 Ymodem 协议传输示意图

2.2 硬件设计

串口IAP升级不涉及新硬件设计。

2.3 软件 设计

2.3.1 软件设计思路

实验目的：本实验通过串口，使用Ymodem协议下载程序，然后将程序烧写到Flash，实现对应用程序的更新/升级。

1. 实现操作菜单，根据用户选择，对应执行启动应用程序或下载升级程序；
2. 实现跳转到应用程序地址；
3. 实现Ymodem协议接收数据，并实现写Flash；

2.3.2 软件设计讲解

1. 实现操作菜单
   Bootloader启动后，首先应显示操作菜单供用户操作，如果用户无操作，将倒计时自动选择，如代码段2.3.1 所示。

代码段 2.3.1 操作菜单（menu.c）

	Serial_PutString((uint8_t *)"\n\r");
	Serial_PutString((uint8_t *)"===================== 主菜单 ========================\n\r");
	Serial_PutString((uint8_t *)"输入 1：加载内部 FLASH 程序 (5 秒后默认选择)\n\r");
	Serial_PutString((uint8_t *)"输入 2：通过串口 Ymodem 协议下载程序到内部 FLASH\n\r");
	Serial_PutString((uint8_t *)"输入 3：通过串口 Ymodem 协议下载程序到内部 FLASH 并启动\n\r");
	Serial_PutString((uint8_t *)"=====================================================\n\r");

	// 清除串口数据寄存器内容
	__HAL_UART_FLUSH_DRREGISTER(&husart);

	// 接收用户输入的选择或倒计时自动选择 2
	for (;time_out >= 0; time_out--)
	{
		HAL_UART_Receive(&husart, &key, 1, RX_TIMEOUT_1S);

		Serial_PutString((uint8_t *)"倒计时：");
		Serial_PutByte(time_out+48); // 数字转化为对应的 ASCII 字符
		Serial_PutString((uint8_t *)"\r");
		if (key > 0)
		{
			time_out = 5;
			break;
		}
		else if (time_out == 0)
			key = '1';
	}

• 1~6行：串口打印操作提示信息：输入1则从内部Flash启动；输入2则通过串口下载程序；输入3则先下载程序再启动；
• 9行：清除串口数据寄存器内容，准备接收串口收到的数据；
• 12~26行：接收用户输入的选择或倒计时自动选择2；
  • 12行：由time_out限制循环次数；
  • 14行：串口接收数据保存到变量key，超时时间为1秒钟；
  • 16~18行：打印倒计时；
  • 19~23行：如果收到串口数据，跳出循环；
  • 24~25行：如果time_out秒后，依旧没有输入，则默认输入了‘1’；

2. 实现跳转到应用程序地址

当无任何输入超时或用户输入‘1’，则尝试跳到应用程序地址，执行应用程序，如代码段 36.3.2 所示。代码段 2.3.2 跳转到应用程序（menu.c）

	case '1' :
	Serial_PutString((uint8_t *)"\n\r......开始加载内部 FLASH 程序......\n\r\n\r");

	// 根据程序加载地址保存的栈地址内容,判断加载地址是否有程序,并检查大小合法性
	if (((*(__IO uint32_t*)APPLICATION_ADDRESS) & 0x2FFF0000 ) == 0x20000000)
	{
		__set_MSP(*(__IO uint32_t*) APPLICATION_ADDRESS); // 设置用户程序栈指针
		JumpAddress = *(__IO uint32_t*) (APPLICATION_ADDRESS + 4); // 得到用户程序地址(复位中断向量地址)
		JumpToApplication = (pFunction) JumpAddress;
		JumpToApplication(); // 跳至用户程序地址执行
	}
	else
	{
		Serial_PutString((uint8_t *)"---> 错误:内部 FLASH 程序无程序或程序损坏,请先重新下载程序......\n\r");
	}
	break;

• 5行：根据程序加载地址（自定义的0x0800 C000）保存的栈地址内容（等于APP的RW-data+ZI-data+0x20000000，即APP能用到栈最高地址）。将该值和0x2FFF 0000与运算，判断该值是否在SRAM（0x2000 0000~0x2000 FFFF）范围内，在范围内说明加载地址保存的APP程序栈地址正确，即APP程序存在，且没超出SRAM范围；
• 6行：设置用户程序栈指针；
• 7行：参考前面代码在Flash的分布知识，0x0800 C004存放复位中断向量，即真正用户程序地址；
• 9~10行：跳至用户程序地址执行；

3. 实现Ymodem 协议接收数据

当用户输入‘2’，则尝试通过串口下载程序到内部Flash，如代码段 2.3.3 所示。

代码段 2.3.3 调用串口下载（menu.c）

	case '2' :
	Serial_PutString((uint8_t *)"\n\r");
	RLED(ON); // 准备下载,点亮红灯
	SerialDownload(); // 从串口下载数据到内部 FLASH
	RLED(OFF); // 下载完成,点亮绿灯
	GLED(ON);
	key = 0;
	break;

• 3~6行：下载前先三色LED亮红色，下载完后后亮绿色，串口下载如代码段 2.3.4 所示；

代码段 2.3.4 串口下载（menu.c）

/*
 * 函数名：void SerialDownload(void)
 * 输入参数：无
 * 输出参数：无
 * 返回值：无
 * 函数作用：串口通过 Ymodem 协议下载程序
*/
void SerialDownload(void)
{
	uint8_t number[11] = {0};
	uint32_t size = 0;
	COM_StatusTypeDef result;

	Serial_PutString((uint8_t *)"等待文件发送……(输入字母'A 或 a'退出)\n\r");
	result = Ymodem_Receive(&size); // 串口通过 Ymodem 协议接收数据
	HAL_Delay(10);
	if (result == COM_OK) // 接收正常
	{
		Serial_PutString((uint8_t *)"3 下载成功!\n\r");
		Serial_PutString((uint8_t *)"下载文件名: ");
		Serial_PutString(aFileName);

		Int2Str(number, size); // int 类型转 str 字符串
		Serial_PutString((uint8_t *)"\n\r 大小: ");
		Serial_PutString(number);
		Serial_PutString((uint8_t *)" Bytes\n\r");
	}
	else if (result == COM_LIMIT)
	{
		Serial_PutString((uint8_t *)"\n\r 下载程序大小超过 FLASH 空间!\n\r");
	}
	else if (result == COM_DATA)
	{
		Serial_PutString((uint8_t *)"\n\r 数据校验错误!\n\r");
	}
	else if (result == COM_ABORT)
	{
		Serial_PutString((uint8_t *)"\n\r 用户中断操作!\n\r");
	}
	else
	{
		Serial_PutString((uint8_t *)"\n\r 接收文件失败!\n\r");
	}
}

• 15行：使用Ymodem接收数据，然后根据返回结果，打印对应提示信息；

Ymodem协议中，发送端发过来的数据都是数据包的形式，获取数据包如代码段 2.3.5 所示。

代码段 2.3.5 获取数据包（ymodem.c）

/*
 * 函数名：static HAL_StatusTypeDef ReceivePacket(uint8_t *p_data, uint32_t *p_length, uint32_t timeout)
 * 输入参数：timeout->重新接收超时时间
 * 输出参数：p_data->指向接收的数据 p_length->指向接收数据长度
 * 返回值：HAL_OK->正常返回 HAL_BUSY->被用户中止
 * 函数作用：接收来自发送者的数据包
*/
static HAL_StatusTypeDef ReceivePacket(uint8_t *p_data, uint32_t *p_length, uint32_t timeout)
{
		uint32_t crc;
		uint32_t packet_size = 0;
		HAL_StatusTypeDef status;
		uint8_t char1;

		*p_length = 0;
		status = HAL_UART_Receive(&husart, &char1, 1, timeout); // 接收一个字节数据

		if (status == HAL_OK)
		{
			switch (char1) // 判断接收的内容
			{
				case SOH: // SOH 表示本数据包大小为 128 字节
					packet_size = PACKET_SIZE; // 定义包大小 128 字节
					break;
				case STX: // STX 表示本数据包大小为 1K 字节
					packet_size = PACKET_1K_SIZE; // 定义包大小 1K
					break;
				case EOT: // EOT 表示传输完成
					break;
				case CA: // 连续收到两个 CA(Cancel)表示取消传输
				if ((HAL_UART_Receive(&husart, &char1, 1, timeout) == HAL_OK) && (char1 == CA)) //再接收到一个 CA
						packet_size = 2; // 定义包大小 2 字节
					else
						status = HAL_ERROR;
					break;
				case ABORT1: // ABORT 表示中止(收到 A/a),返回 HAL_BUSY
				case ABORT2:
					status = HAL_BUSY;
					break;
				default:
					status = HAL_ERROR;
				break;
		}
		*p_data = char1; // 保存接收的数据

		if (packet_size >= PACKET_SIZE ) // 如果数据包>=128 字节,即接收数据包
		{
		// 串口接收数据(保存位置:p_data[2]开始 保存长度:数据长度+数据包其它信息-数据包起始信号
			status = HAL_UART_Receive(&husart, &p_data[PACKET_NUMBER_INDEX], packet_size + PACKET_OVERHEAD_SIZE - 1, timeout);

			if (status == HAL_OK) // 简单的检查数据包完整性
			{
			if (p_data[PACKET_NUMBER_INDEX] != ((p_data[PACKET_CNUMBER_INDEX]) ^ NEGATIVE_BYTE)) // 反码校验
				{
				packet_size = 0;
				status = HAL_ERROR;
			}
			else // CRC 校验
			{
				crc = p_data[ packet_size + PACKET_DATA_INDEX ] << 8; // CRC 高 8 位
				crc += p_data[ packet_size + PACKET_DATA_INDEX + 1 ]; // CRC 低 8 位
				if (Cal_CRC16(&p_data[PACKET_DATA_INDEX], packet_size) != crc ) // CRC16 校验
				{
					packet_size = 0;
					status = HAL_ERROR;
				}
			}
		}
		else
		{
			packet_size = 0;
		}
	 }
	}
	*p_length = packet_size; // 返回包大小
	return status;
}

• 16行：首先获取数据包第一个字节数据；
• 18~43行：根据第一个字节数据内容，可得知数据包大小，以及修改不同状态标志；
• 46~70行：如果发过来的是数据包，需要对数据进行校验；
• 49~50行：接收余下的数据包，长度为：数据长度+数据包其它信息-数据包起始信号；
• 54~58行：利用反码校验数据；
• 59~68行：利用CRC-16校验数据；

收到数据包，校验无误后，再对数据包的内容进行解析。该部分代码比较长，这里分段讲解，如代码段2.3.6 所示。

代码段 2.3.6 数据包解析 1（ymodem.c）

switch (ReceivePacket(aPacketData, &packet_length, DOWNLOAD_TIMEOUT)) // 接收数据包
{
	case HAL_OK: //正常接收
	……
	case HAL_BUSY: // 中止传输
		Serial_PutByte(CA);
		Serial_PutByte(CA);
		result = COM_ABORT;
		break;
	default:
		if (session_begin > 0)
		{
		errors ++;
		}

		if (errors > MAX_ERRORS) // 中止通信
		{
		Serial_PutByte(CA);
		Serial_PutByte(CA);
		}
		else
		{
		Serial_PutByte(CRC16); // 发送字符 C,请求数据包
		}
		break;

• 1行：接前面接收数据包，根据返回状态；
• 3~4行：正常数据包的处理，放在后面讲解；
• 5~9行：如果想中止传输，输入A/a后，将返回HAL_BUSY，发送“CA“信号，取消传输；
• 10~25行：其它情况。根据错误次数决定中止传输，或者发送“C”信号，等待下一次传输；

正常数据包的解析如代码段 2.3.7 所示。

代码段 2.3.7 数据包解析 2（ymodem.c）

switch (packet_length) // 根据数据长度对应处理
{
	case 2: // 发送方中止
		Serial_PutByte(ACK); // 发送 ACK
		result = COM_ABORT;
		break;
	case 0: // 正常传输结束
		Serial_PutByte(ACK); // 发送 ACK
		file_done = 1;
		break;
	default: // 正常数据包
		if (aPacketData[PACKET_NUMBER_INDEX] != packets_received) // 数据包编号和接收数量序号不一致
		{
			Serial_PutByte(NAK); // 发送 NAK 信号
		}
	else
	{
		if (packets_received == 0) // 第一个数据包,为起始帧,包含文件信息
		{

			if (aPacketData[PACKET_DATA_INDEX] != 0) // 数据包数据不为空
			{
				// 提取文件名
				i = 0;
				file_ptr = aPacketData + PACKET_DATA_INDEX;
				while ( (*file_ptr != 0) && (i < FILE_NAME_LENGTH))
				{
					aFileName[i++] = *file_ptr++;
				}
				// 提取文件大小
				aFileName[i++] = '\0';
				i = 0;
				file_ptr ++;
				while ( (*file_ptr != ' ') && (i < FILE_SIZE_LENGTH))
				{
					file_size[i++] = *file_ptr++;
				}
				file_size[i++] = '\0';
				Str2Int(file_size, &filesize); // 字符串转 int 类型

// 测试要发送的 image 是否大于 FLASH 大小
				if (*p_size > (USER_FLASH_SIZE + 1))
				{
					// 超出限制,结束会话
					tmp = CA;
					HAL_UART_Transmit(&husart, &tmp, 1, NAK_TIMEOUT);
					HAL_UART_Transmit(&husart, &tmp, 1, NAK_TIMEOUT);
					result = COM_LIMIT;
				}

				//先擦除用户程序区域
				FLASH_If_Erase(APPLICATION_ADDRESS);
				*p_size = filesize;

				Serial_PutByte(ACK); // 数据帧正常,返回 ACK 信号
				Serial_PutByte(CRC16); // 返回 C 信号
			}
			else // 文件头数据包为空，结束会话
			{
				Serial_PutByte(ACK);
				file_done = 1;
				session_done = 1;
				break;
			}
		}
		else // 数据包
		{
			ramsource = (uint32_t) & aPacketData[PACKET_DATA_INDEX]; // 得到数据包数据

			// 将接收的数据写入 FLASH
			if (FLASH_If_Write(flashdestination, (uint32_t*) ramsource, packet_length/4) == FLASHIF_OK
)
			{
				flashdestination += packet_length;
				Serial_PutByte(ACK);
			}
			else // 写入 FLASH 出错
			{
				// 数据错误,结束会话
				Serial_PutByte(CA);
				Serial_PutByte(CA);
				result = COM_DATA;
			}
		}
		packets_received ++; // 接收数据包数量加 1
		session_begin = 1; // 会话开始标记
	}
	break;
}
break;

• 1行：根据数据包长度，进行对应处理；
• 3~6行：数据长度为2，即收到两个CA(Cancel)，表示取消传输，返回ACK结束；
• 7~10行：数据长度为0，正常传输完成，返回ACK结束；
• 11~91行：其它数据长度；
  • 12~15行：数据包编号和接收数量序号不一致，返回NAK信号；
  • 18行：如果是第一个数据包，则包含文件信息；
  • 21~40行：提取文件名信息、文件大小信息；
  • 42~50行：判断文件大小是否超过定义的Flash可用大小，如果超过返回“CA”信号，结束会话；
  • 53~54行：擦除Flash，为后面写Flash做准备；
  • 56~57行：首个数据包正常，返回ACK和字符C信号；
  • 67行：首个数据包后，后面传的数据包都是文件内容；
  • 69行：获取数据包数据；
  • 72~84行：将接收的数据写入Flash，关于擦除、写Flash这块的函数操作，与前面读写Flash讲解的一致，这里就不再赘述；

5. 主函数控制逻辑

在主函数里，初始化串口、Flash、LED灯，显示主菜单，如代码段 2.3.8 所示。

代码段 2.3.8 主函数控制逻辑（main.c）

	// 初始化内部 Flash
	FLASH_If_Init();

	// 初始化 LED 灯
	LedGpioInit();

	// 显示主菜单
	Main_Menu();

	while(1）
	{

	}

3. 读写外部SRAM

3.1 关于外部SRAM

3.1 FSMC 接口介绍

STM32F103ZET6的内部有64KB的SRAM，可以满足大部分的应用场景，但在一些采集数据比较多的项目、应用算法或GUI（Graphical User Interface，图形用户界面）等应用场景，内部SRAM可能就不够了，此时就需要外部扩展SRAM。

STM32F103系列中，100脚及以上的MCU，都有一个FSMC（Flexible Static Memory Controller，灵活的静态存储器控制器），该外设是STM32设计的一种存储器控制技术，仅适用STM32系列的MCU。它可以驱动SRAM、NOR Flash、NAND Flash等存储器，但不能驱动SDRAM等动态存储器。

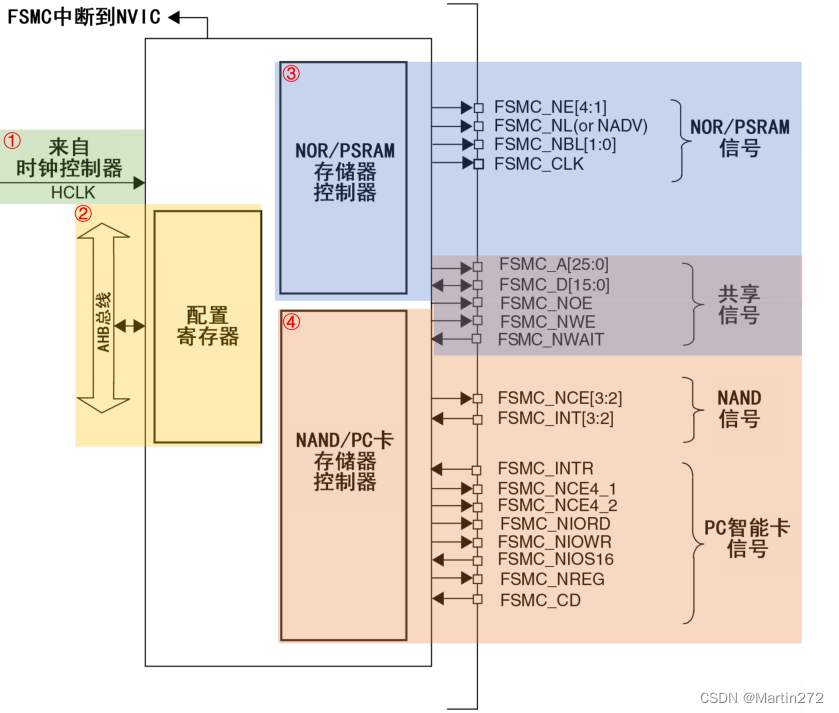

FSMC内部框图如图 3.1.1 所示，可以看作四部分组成。

① 时钟源
结合时钟树” 可知，FSMC挂在AHB总线下。因此，在使用FSMC时，需要先使能AHB总线时钟。

②AHB 总线 接口
AHB总线接口是CPU、DMA等AHB总线主设备访问FSMC的通道，它负责将AHB总线信号转换成外设通信协议。配置寄存器则描述了扩展外设的具体形式、通信协议和接口形式。

③NOR/PSRAM 存储器控制器
配置寄存器描述外设的特征和时序后，控制器将自动生成对应的驱动时序，以驱动8位、16位、32位的异步SRAM、异步PSRAM或NOR闪存。

④NAND/PC卡 卡 存储器控制器
配置寄存器描述外设的特征和时序后，控制器将自动生成对应的驱动时序，以驱动8位、16位的NAND存储器或16位的PC卡兼容设备。

FSMC所接外设共用一组地址总线（A[25:0]）、数据总线（D[15:0]）、输出使能（NOE）、写使能（NWE）和输入等待（NWAIT），如图 3.1.1 中的“共享信号”。地址总线用于寻址，数据总线用于传输数据，读写使能控制数据传输的方向，输入等待用于同步数据。这几个信号，是最基础的，基本所有外设都需要。

FSMC为所接外设提供一个片选信号，如NOR/PSRAM中的NE信号、NAND/PC卡中的NCE信号。通过片选信号，可以实现总线的分时复用。

剩下的其它外设接口信号，与所接外设有关，不同的外设需要不同的控制信号，比如NL用于NOR Flash的锁存使能、NBL[1:0]用于PSARM的高低字节输出使能。如表 37.1.1 所示，为NOR/PSRAM存储器控制器接口信号总结。

• 图 3.1.1 FSMC 内部框图

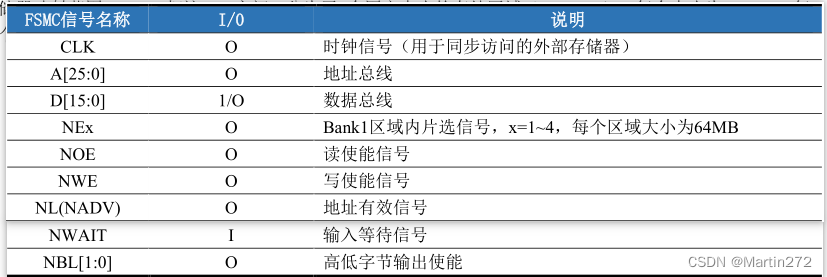

• 表 3.1.1 NOR/PSRAM 存储器控制器接口信号


由STM32存储器映射结构”可知，0x6000 0000-0x9FFF FFFF共计1GB空间为FSMC的存储器映射范围。FSMC把这1GB空间，分为了4个固定大小的存储区域（Bank1~4），每个大小为256MB，每个Bank都由一组独立的配置寄存器控制，相互之间不受干扰，如图 3.1.2 所示。

• Bank1（0x6000 000~0x6FFF FFFF）：用于NOR/PSRAM设备，该区域又被分为4块，每块64MB，可连接4个NOR Flash设备或PSRAM设备，每个区域通过片选引脚NE[4:1]进行选择；
• Bank2（0x7000 000~0x7FFF FFFF）：用于NAND Flash设备；
• Bank3（0x8000 000~0x8FFF FFFF）：用于NAND Flash设备；
• Bank4（0x9000 000~0x9FFF FFFF）：用于PC卡设备；

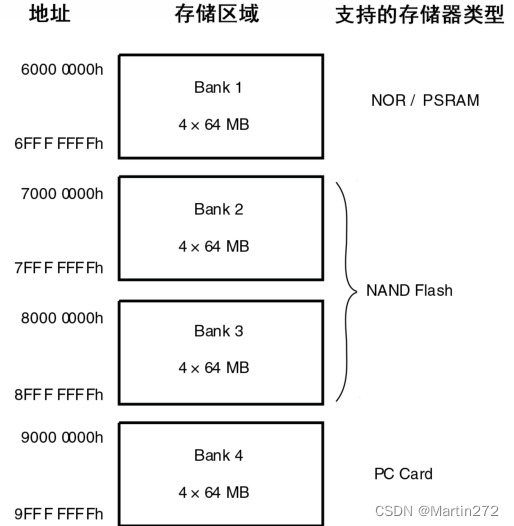

• 图 3.1.2 FSMC 存储器地址映射


本章实验重点介绍的如何驱动SRAM，因此重点分析NOR/PSRAM控制器，即Bank1。
CPU需要28根AHB地址总线，才能寻址完Bank1的256MB空间（2 28 =256MB），这里用HADDR[27:0]表示需要的地址总线。HADDR[25:0]对应连接外部存储器的FSMC_A[25:0]，HADDR[26:27]对应片选信号引脚NE[4:1]，如表 3.1.2 所示。

• 表 3.1.2 Bank1 存储区选择

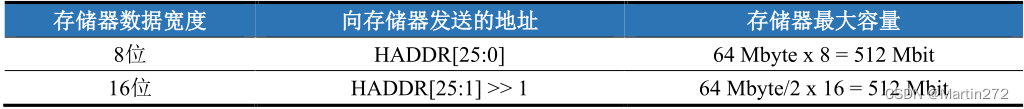

  CPU访问一个地址，只能读取一字节（8位）数据，因此当外部存储器数据宽度不同时，实际向存储器发送的地址也将有所不同，如表 3.1.3 所示。
• 表 3.1.3 不同数据宽度发送的地址

  假设某8位数据宽度的外部存储器接在Bank1的第一区，则FSMC_NE1连接该外部存储器片选，此时HADDR[26:27]值为0x00；FSMC_A[25:0]连接该外部存储器地址引脚。此时一个地址对应一字节（8位）数据，通过HADDR[25:0]寻址该外部存储器，得到8位数据。

假设某16位数据宽度的外部存储器接在Bank1的第二区，则FSMC_NE2连接该外部存储器片选，此时HADDR[26:27]值为0x01，FSMC_A[25:0]连接该外部存储器地址引脚。此时一个地址对应两字节（16位）数据，通过HADDR[25:1]>>1寻址该外部存储器，得到16位数据。

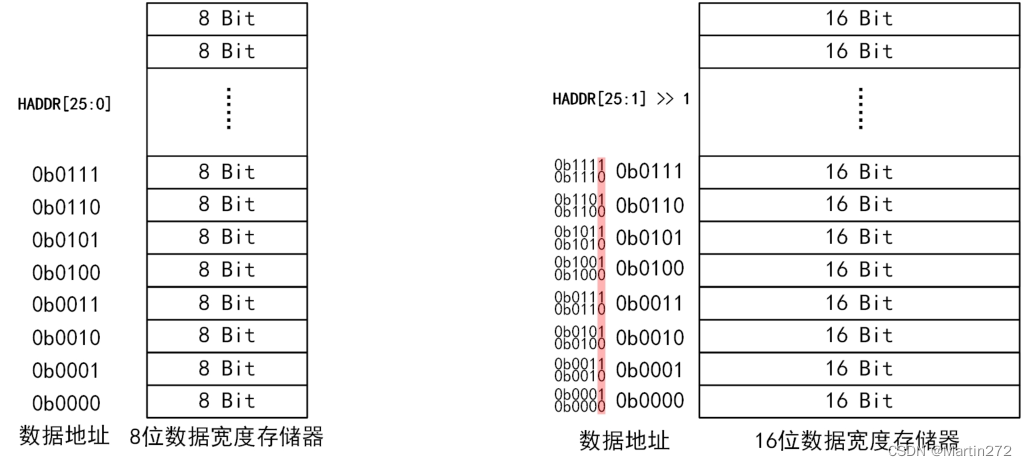

这里解释下为什么对于16位数据宽度的外部存储器，要使用HADDR[25:1]>>1寻址。假设CPU想访问存储器0b0000地址数据，得到16位数据，此时只能获取此16位的低8位。接着想通过0b0001地址访问剩下的8位，却访问的是下一个16位数据。但如果将访问地址右移1位，即无论是0b0000还是0b0001，都是0b0000，再通过NBLx切换高低8位，即可完整的获取存储器0b0000处的16位数据，如图 3.1.3 所示。

• 图 3.1.3 访问不同数据宽度的存储器


NOR/PSRAM控制器支持同步访问和异步访问，这里的同步、异步概念，与前面“15.3 同步/异步通信”的概念类似。

同步访问需要一个时钟信号作为收发双方的参考信号，FSMC使用HCLK分频后的时钟，作为与外部存储器的时钟同步信号FSMC_CLK。

异步访问无需时钟信号，通过提前制定规则保证数据传输的准确，因此FSMC需要设置多个时间参数，比如数据建立时间（Data-Phase Duration，DATAST）、地址保持时间（Address-hold Phase Duration，ADDHLD）和地址建立时间（Address Setup Phase Duration ，ADDSET）。

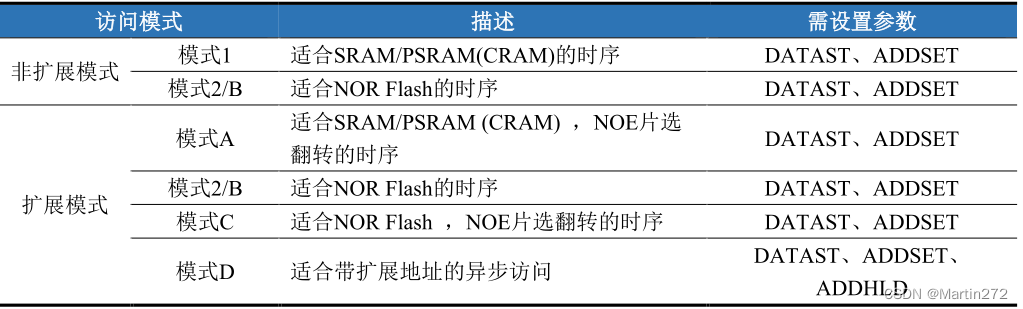

NOR/PSRAM控制器支持的器件类型众多，不同的器件读写操作时序会有差异，因此控制器通过切换不同的模式，以支持不同的器件，如表 3.1.4 所示。

• 表 37.1.4 NOR/PSRAM 控制器的异步访问模式

  在非扩展模式下（FSMC_BCRx寄存器的EXTMOD位置0），如果连接的是SRAM/PSRAM，则默认访模式为模式1，如果连接的是NOR Flash，则默认访问模式为模式2。

在扩展模式下（FSMC_BCRx寄存器的EXTMOD位置1），支持四种扩展模式：模式A、模式B、模式C和模式D。也可以混合使用模式A、B、C、D的读写操作，比如可以使用模式A进行读，模式B进行写。

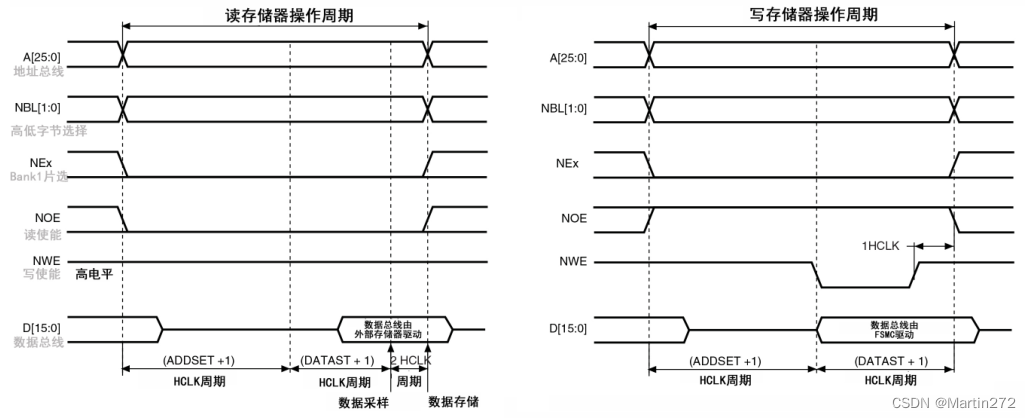

本章实验关于SRAM，因此这里介绍模式1和模式A的时序。模式1读写访问外部存储器的时序如图
3.1.4 所示。

FSMC读外部存储器时，首先Bank1区域内片选信号引脚NEx拉低，选中外部存储器所在Bank；同时读使能信号引脚NOE拉低，写使能信号引脚NWE保持高电平；接着地址总线A[25:0]在高低字节选择信号NBL[1:0]的配合下寻址，经历（ADDSET+1）个HCLK周期完成寻址；在随后的（DATASET+1）个HCLK周期里，外部存储器控制数据总线D[15:0]发送数据；最后，再经历2个HCLK周期后，Bank区域内片选信号引脚NEx和读使能信号引脚NOE都恢复为高电平。

FSMC写外部存储器时，首先Bank区域内片选信号引脚NEx拉低，选中外部存储器所在Bank；同时读使能信号引脚NOE拉高，写使能信号引脚NEW先暂时保持高电平；接着地址总线A[25:0]在高低字节选择信号NBL[1:0]的配合下寻址，经历（ADDSET+1）个HCLK周期完成寻址；然后写使能信号引脚NWE拉低，在随后的（DATASET+1）个HCLK周期里，FSMC控制数据总线D[15:0]发送数据，使能信号引脚NEW提前1个HCLK周期拉高；最后，Bank区域内片选信号引脚NEx恢复为高电平，读使能信号引脚NOE都恢复为低电平。

• 图 3.1.4 FSMC 模式1读写时序


模式A读写访问外部存储器的时序和模式1基本类似，如图 37.1.5所示。主要区别在于FSMC读外部存储器时，读使能信号引脚NOE不是一开始就拉高，而是等寻址完后才拉低。

其它几种模式的时序，这里不再过多赘述，读者在需要用到的时候，参考《参考手册》分析即可。
图 3.1.5 FSMC 模式 A 读写时序SRAM 芯片介绍100ASK_STM32F103开发板，板载一颗ISSI公司（Integrated Silicon Solution, Inc）生产的SRAM芯片IS62WV51216BLL。它是一颗16位数据宽度的512K（512K*16/8=1MB）大小的CMOS静态内存芯片。

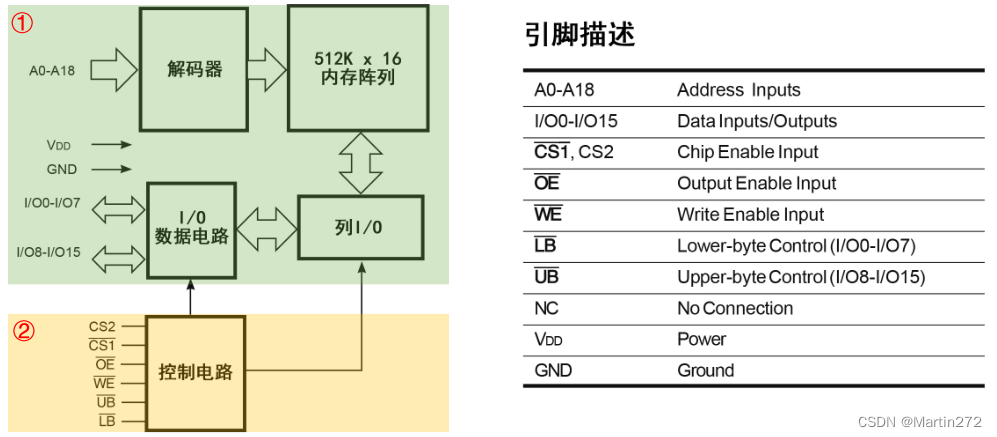

如图3.1.6 所示为该芯片的框图和引脚描述，整个框图可以看作两部分组成。

• 图 3.1.6 IS62WV51216BLL 框图和引脚描述


①地址 、数据部分

• A0-A18：为地址输入，一共19根，寻址范围为219=524288/1024=512K，每个地址存放16Bit数据，总容量1MB；
• I/O0-I/O15：为数据输入/输出，一共16根，传输16Bit数据；

②控制部分

• CS1,CS2：为片选信号，其中有上划线的CS1为低电平有效，CS2为高电平有效；CS2仅存在于48脚的mini BGA封装，开发板上使用的44脚的TSOP封装没有该脚；
• OE ：输出（读）使能信号，低电平有效；
• WE ：写使能信号，低电平有效；
• UB ：高字节控制信号（I/O8-I/O15），低电平有效；
• LE ：低字节控制信号（I/O0-I/O17），低电平有效；

最后，再看一下IS62WV51216BLL的真值表，如图 37.1.7 所示，重点关注后面的读、写模式。
在读模式下，写使能 WE 拉高，片选CS1 拉低，读使能OE 拉低， 低字节控制信号LE 拉低则I/O0-I/O7输出数据， 高字节控制信号 UB拉低则I/O8-I/O15输出数据。

在写模式下，写使能 WE拉低，片选CS1拉低，读使能OE拉高， 低字节控制信号LE拉低则I/O0-I/O7输入数据， 高字节控制信号 UB拉低则I/O8-I/O15输入数据。

• 图 37.1.7 真值表
  在这里插入图片描述

3.2 硬件设计

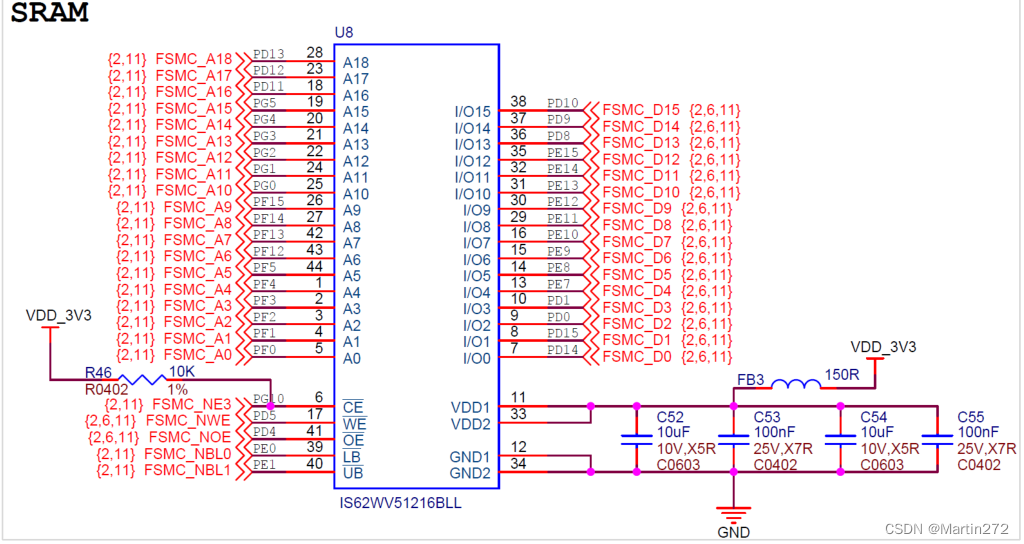

如图 3.2.1 为开发板SRAM部分的原理图，U8为SRAM芯片IS62WV51216BLL。FSMC的A0-A18接在SRAM的A0-A18，FSMC的D0-D15接在SRAM的I/O0~I/O15，FSMC_NE3接在SRAM的片选上（即选择的Bank1的第三区域），FSMC_NWE接在SRAM的 WE ，FSMC_NOE接在SRAM的 OE， FSMC_NBL0和NBL1接在SRAM的 LE和UB 。

涉及的GPIO端口包含D、E、F、G，后面初始化引脚时，需要使能这些引脚所在端口的时钟。

• 图 37.2.1 SRAM 原理图


3.3 软件设计

3.3.1 软件设计思路

实验目的：本实验使用FSMC接口对外部SRAM进行读写。

1. 初始化FSMC相关参数：配置时间参数、模式选择等；
2. 初始化FSMC涉及的硬件相关参数：初始化时钟、配置涉及的GPIO；
3. 封装外部SRAM的读写函数；
4. 主函数编写控制逻辑：产生若干随机数，按键按下，将数据写入外部SRAM，再读出对比；

3.3.2 软件设计讲解

1. GPIO端口定义

由前面原理图可知，IS62WV51216BLL需要用到40个GPIO，其中地址线19个，数据线16个，控制信号线5个，涉及GPIO端口D、E、F、G，这里先定义涉及的GPIO端口，方便后面初始化使用，如代码段 3.3.1所示。

代码段 37.3.1 相关宏定义（driver_fsmc.h）

/****************** BANK1 Address *****************/
#define BANK1_AREA1_ADDR ((uint32_t)(0x60000000))
#define BANK1_AREA2_ADDR ((uint32_t)(0x64000000))
#define BANK1_AREA3_ADDR ((uint32_t)(0x68000000))
#define BANK1_AREA4_ADDR ((uint32_t)(0x6C000000))

// PD0 PD1 PD4 PD5 PD8 PD9 PD10 PD11 PD12 PD13 PD14 PD15
#define FSMC_GPIOD_PIN ( GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_8 | GPIO_PIN_9 \
                       | GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_12 | GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15)

// PE0 PE1 PE7 PE8 PE9 PE10 PE11 PE12 PE13 PE14 PE15
#define FSMC_GPIOE_PIN ( GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_7 | GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_10 \
					   | GPIO_PIN_11 | GPIO_PIN_12 | GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15)

// PF0 PF1 PF2 PF3 PF4 PF5 PF12 PF13 PF14 PF15
#define FSMC_GPIOF_PIN ( GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 | GPIO_PIN_4 | GPIO_PIN_5 \
					   | GPIO_PIN_12 | GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15)

// PG0 PG1 PG2 PG3 PG4 PG5 PG10
#define FSMC_GPIOG_PIN ( GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 | GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_10)

• 1~5行：定义Bank1四个区域的起始地址，这里使用FSMC_NE3片选，即外部SRAM的起始地址为0x68000000；
• 7~21行：定义FSMC连接外部SRAM用到的GPIO端口；

2. FSMC 初始化

FSMC的初始化，包含两部分：协议部分和硬件部分。

协议部分初始化如代码段 3.3.2 所示。

代码段 3.3.2 FSMC 协议初始化（driver_fsmc.c）

static FSMC_NORSRAM_TimingTypeDef hfsmc_timing;
static SRAM_HandleTypeDef hsram;
static uint8_t fsmc_rw_flag = 0;

/*
 * 函数名：void FSMC_SRAM_Init(void)
 * 输入参数：无
 * 输出参数：无
 * 返回值：无
 * 函数作用：初始化 FSMC
*/
void FSMC_SRAM_Init(void)
{
	hfsmc_timing.AddressSetupTime = 0x00; 									 // 地址建立时间 ADDSET 范围:0~15 (模式 A 需要设置)
	// hfsmc_timing.AddressHoldTime = 0x01; 					   			 // 地址保持时间 ADDHLD 范围:1~15
	hfsmc_timing.DataSetupTime   = 0x02; 						  			 // 数据建立时间 DATAST 范围:1~255 (模式 A 需要设置)
	// hfsmc_timing.BusTurnAroundDuration = 0x00; 				 			 // 总线恢复时间 BUSTURN 范围:0~15
	// hfsmc_timing.CLKDivision = 0x02;                                      // 时钟分频因子 CLKDIV 范围:2~16
	// hfsmc_timing.DataLatency = 0x02;                        			     // 数据产生时间 ACCMOD 范围:2~17
	hfsmc_timing.AccessMode    = FSMC_ACCESS_MODE_A; // 模式 A

	hsram.Instance             = FSMC_NORSRAM_DEVICE;         				 // 实例类型:NOR/SRAM 设备
	hsram.Extended             = FSMC_NORSRAM_EXTENDED_DEVICE;
	hsram.Init.NSBank          = FSMC_NORSRAM_BANK3;                         // 使用 NE3,对应 BANK1(NORSRAM)的区域 3
	hsram.Init.DataAddressMux  = FSMC_DATA_ADDRESS_MUX_DISABLE;              // 地址/数据线不复用(nonmultiplexed)
	hsram.Init.MemoryType      = FSMC_MEMORY_TYPE_SRAM;                      // 存储器类型:SRAM
	hsram.Init.MemoryDataWidth = FSMC_NORSRAM_MEM_BUS_WIDTH_16;              // 选择 16 位数据宽度(所接 SRAM 为 16 位数据宽度)
	// hsram.Init.BurstAccessMode = FSMC_BURST_ACCESS_MODE_DISABLE;          // 是否使能突发访问,仅对同步突发存储器有效,此处未用到
	// hsram.Init.WaitSignalPolarity = FSMC_WAIT_SIGNAL_POLARITY_LOW;        // 等待信号的极性,适用于突发模式访问,此处未用到
	// hsram.Init.WaitSignalActive = FSMC_WAIT_TIMING_BEFORE_WS;             // 存储器是在等待周期之前的一个时钟周期还是等待周期期间使能 NWAIT,适用于突发模式访问,此处未用到
	hsram.Init.WriteOperation = FSMC_WRITE_OPERATION_ENABLE;                 // 存储器写使能
	// hsram.Init.WaitSignal = FSMC_WAIT_SIGNAL_DISABLE;                     // 等待使能位,适用于突发模式访问,此处未用到
	hsram.Init.ExtendedMode = FSMC_EXTENDED_MODE_ENABLE;                     // 启用扩展模式,使用模式 A
	// hsram.Init.AsynchronousWait = FSMC_ASYNCHRONOUS_WAIT_DISABLE;         // 是否使能异步传输模式下的等待信号,此处未用到
	// hsram.Init.WriteBurst = FSMC_WRITE_BURST_DISABLE;                     // 禁止突发写,适用于突发模式访问,此处未用到

	if(HAL_SRAM_Init(&hsram, &hfsmc_timing, &hfsmc_timing) != HAL_OK)
	{
		Error_Handler();
	}
}

• 14~20行：定义NOR/SRAM时序参数；由于外接设备为SRAM，只能使用模式1或模式A，在后面使能了扩展模式，因此这里只能使用模式A；使用模式A需要设置地址建立时间（ADDSET）和数据建立时间（DATAST）两个时序参数；

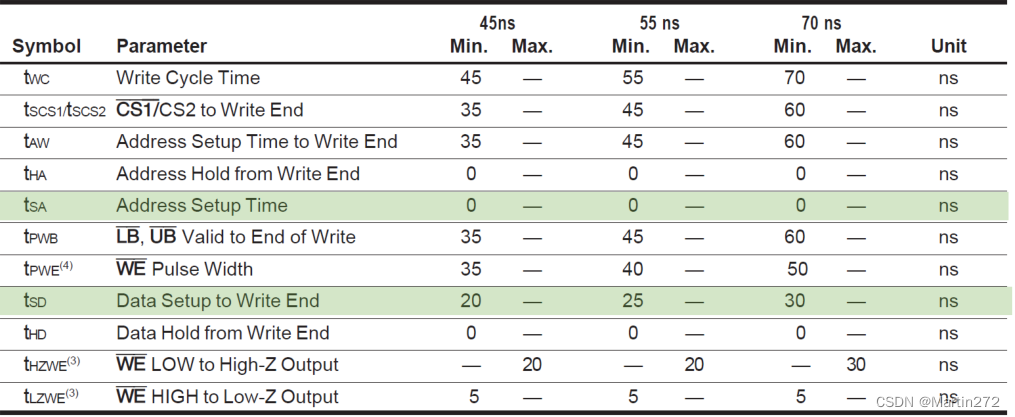

  • 14行：设置地址建立时间，取值范围为0~15个T HCLK ，由IS62WV51216BLL芯片手册可知，如图 3.3.1所示，地址建立时间t SA 大于0即可，因此这里设置AddressSetupTime值为0；
  • 16行：设置数据建立时间，取值范围为1~255个T HCLK ，由IS62WV51216BLL芯片手册可知，如图 3.3.1所 示 ， 数 据 建 立 时 间 t SD 需 要 大 于 20ns ， 当 系 统 时 钟 为 72MHz ， HCLK 也 为 72MHz ，T HCLK =1/72us=13.8ns，至少需要2个T HCLK 才能大于t SD ，因此这里设置DataSetupTime值为2；

• 图 37.3.1 IS62WV51216BLL 写周期时间特性


  • 20行：设置FSMC的访问模式为模式A；

• 22~37行：定义SRAM属性；

  • 22~23行：设置实例类型为NOR/SRAM设备；
  • 24行：硬件上使用的FSMC_NE3连接的SRAM，因此对应BANK1(NORSRAM)的区域3；
  • 25行：地址/数据线不复用(nonmultiplexed)；
  • 26行：设置存储器类型为SRAM；
  • 27行：设置16位数据宽度(所接SRAM为16为数据宽度)；
  • 33行：存储器写使能；
  • 35行：启用扩展模式，这样才能使用前面设置的模式A，否则为模式1；

• 39~42行：使用HAL库提供的“HAL_SRAM_Init()”函数，将前面设置的NOR/SRAM时序参数和定义的SRAM属性初始化；

“HAL_SRAM_Init()”初始化函数会调用“HAL_SRAM_MspInit()”函数初始化硬件，FSMC相关的硬
件初始化如代码段 3.3.3 所示。

代码段 3.3.3 FSMC 硬件相关初始化（driver_fsmc.c）

void HAL_SRAM_MspInit(SRAM_HandleTypeDef *hsram)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};

	__HAL_RCC_FSMC_CLK_ENABLE(); 						// 使能 FSMC 时钟
	__HAL_RCC_GPIOD_CLK_ENABLE(); 						// 使能 GPIO 端口 D 时钟
	__HAL_RCC_GPIOE_CLK_ENABLE(); 						// 使能 GPIO 端口 E 时钟
	__HAL_RCC_GPIOF_CLK_ENABLE(); 						// 使能 GPIO 端口 F 时钟
	__HAL_RCC_GPIOG_CLK_ENABLE(); 						// 使能 GPIO 端口 G 时钟

	GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; 			// 配置为复用推挽功能
	GPIO_InitStruct.Pull = GPIO_PULLUP; 				// 上拉
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;		// 引脚翻转速率快

	// PDx
	GPIO_InitStruct.Pin = FSMC_GPIOD_PIN; 				// 按上面参数配置 D 组所有 GPIO
	HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);

	// PEx
	GPIO_InitStruct.Pin = FSMC_GPIOE_PIN; 				// 按上面参数配置 E 组所有 GPIO
	HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

	// PFx
	GPIO_InitStruct.Pin = FSMC_GPIOF_PIN; 				// 按上面参数配置 F 组所有 GPIO
	HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

	// PGx
	GPIO_InitStruct.Pin = FSMC_GPIOG_PIN; 				// 按上面参数配置 G 组所有 GPIO
	HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);
}

• 5~9行：使能FSMC和涉及GPIO所在端口的时钟；
• 11~13行：设置GPIO为复用推挽上拉模式，翻转速率快；
• 15~29行：依次将涉及的GPIO按上述属性设置；

3. 实现SRAM 读写函数

尽管开发板接的外部SRAM是16位数据位，理论上只能一次读、写16位数据。但CPU通过AHB总线访问接在FSMC上的设备，可以按字、半字、字节的方式访问，AHB将自动转换控制FSMC访问。这里以按字读、写为例讲解，如代码段 3.3.4 所示。

代码段 3.3.4 外部 SRAM 按字读写

/*
 * 函数名：void SRAM_WriteBufferWord(uint32_t *pdata, uint32_t addr, uint32_t sz)
 * 输入参数：pdata->要写入数据的首地址
 * 			addr ->要写到 RAM 的初始地址
 * 			sz ->要写入的数据个数
 * 输出参数：无
 * 返回值：无
 * 函数作用：往片外 RAM 地址 addr 开始写入 sz 个字
*/
void SRAM_WriteBufferWord(uint32_t *pdata, uint32_t addr, uint32_t sz)
{
	uint32_t i = 0;
	__IO uint32_t offset = (uint32_t)addr;

	for(i=0; i<sz; i++)
	{
		*(__IO uint32_t *)(IS62WV51216_BASE_ADDR + offset) = pdata[i];
		offset += 4; // 字 word,32 位,偏移 32/8=4 个地址
	}
}

/*
 * 函数名：void SRAM_ReadBufferWord(uint32_t *pdata, uint32_t addr, uint32_t sz)
 * 输入参数：pdata->要读出数据的首地址
 *			 addr ->要读出的 RAM 的初始地址
 *			 sz ->要写读出的数据个数
 * 输出参数：无
 * 返回值：无
 * 函数作用：往片外 RAM 地址 addr 开始读出 sz 个字
*/
void SRAM_ReadBufferWord(uint32_t *pdata, uint32_t addr, uint32_t sz)
{
	uint16_t i = 0;
	__IO uint32_t offset = (uint32_t)addr;

	for(i=0; i<sz; i++)
	{
		pdata[i] = *(__IO uint32_t *)(IS62WV51216_BASE_ADDR + offset);
		offset += 4; // 字 word,32 位,偏移 32/8=4 个地址
	}
}

• 15~19行：循环将每个字写入SRAM；
  • 17行：将数据写入SRAM所在的Bank1的区域3地址0x6800 0000；
  • 39行：偏移4个地址，准备写下一个字；
• 36~40行：循环从SRAM读出字；
  • 17行：从SRAM所在的Bank1的区域3地址0x6800 0000读出数据；
  • 39行：偏移4个地址，准备读下一个字；

4. 主函数控制逻辑

在主函数里，初始化系统时钟、打印串口、按键后，循环检测按键是否按下。当按键按下后，产生随机数据，然后写入外部SRAM，再读出比较，如代码段 3.3.5 所示。

代码段 37.3.5 主函数控制逻辑（main.c）

// 初始化按键
KeyInit();

while(1)
{
	if(FSMC_RW_GetFlag())
	{
		FSMC_RW_SetFlag(0);
		// 准备随机生成的写入数据
		for(i=0;i< TEST_NUM;i++)
		{
			WriteDataBytes[i] = rand();
			WriteDataHalfWord[i] = rand();
			WriteDataWord[i] = rand();
		}

		// 读写 N 个字节并判断是否一致
		SRAM_WriteBufferBytes(WriteDataBytes, 0, TEST_NUM);
		SRAM_ReadBufferBytes(ReadDataBytes, 0, TEST_NUM);
		printf("**********************************************\n\r");
		for(i=0;i<TEST_NUM;i++)
		{
		if(WriteDataBytes[i] != ReadDataBytes[i])
		printf("Error! \n\r");
		printf("WriteBytes[%03d]=0x%02x, ReadBytes[%03d]=0x%02x\n\r", i, WriteDataBytes[i], i, 	ReadDataBytes[i]);
		}

		// 读写 N 个半字并判断是否一致
		SRAM_WriteBufferHalfWord(WriteDataHalfWord, 1000, TEST_NUM);
		SRAM_ReadBufferHalfWord(ReadDataHalfWord, 1000, TEST_NUM);
		printf("**********************************************\n\r");
		for(i=0;i<TEST_NUM;i++)
		{
			if(WriteDataHalfWord[i] != ReadDataHalfWord[i])
				printf("Error! \n\r");
			printf("WriteHalfWord[%03d]=0x%04x, ReadHalfWord[%03d]=0x%04x\n\r", i, WriteDataHalfWord[i], i, ReadDa
			taHalfWord[i]);
		}

		// 读写 N 个字并判断是否一致
		SRAM_WriteBufferWord(WriteDataWord, 2000, TEST_NUM);
		SRAM_ReadBufferWord(ReadDataWord, 2000, TEST_NUM);
		printf("**********************************************\n\r");
		for(i=0;i<TEST_NUM;i++)
		{
			if(WriteDataWord[i] != ReadDataWord[i])
				printf("Error! \n\r");
			printf("WriteWord[%03d]=0x%08x, ReadWord[%03d]=0x%08x\n\r", i, WriteDataWord[i], i, ReadDataWord[i]);
		}
	}
}

4. LCD 屏显示

4.1 关于LCD

4.1.1 显示屏基础知识

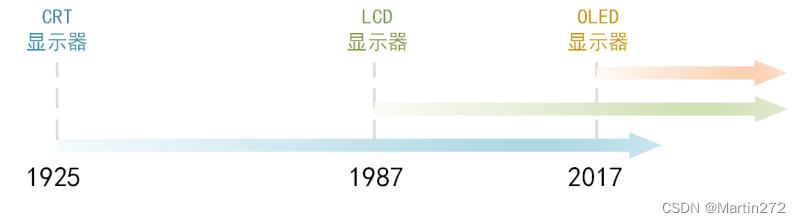

从第一个显示装置发明至今，已经快有百年历史。在显示屏的发展中，依次出现了三大显示技术：CRT、LCD、OLED，如图 4.1.1 所示。

• 图 4.1.1 屏幕发展史


• CRT 显示屏

1897年，德国电气工程师、发明家、物理学家和诺贝尔物理学奖获得者卡尔·布劳恩（Karl FerdinandBraun），发明了CRT（Cathode Ray Tube，阴极射线管）用于验证粒子、电子等。直到1925年，约翰·洛吉·贝尔德（John Logie Baird）基于CRT技术创造了世界上最早的电视。在之后的几十年里，无论是电视还是电脑，都使用CRT显示器作为显示屏。如图 4.1.2 所示，CRT显示器有一个很显著的特征，就是受限阴极射线管工作原理，需要纵深很长的内部空间，因此俗称“大屁股电视”，其内部工作原理如图 4.1.3 所示。

• 图 4.1.2 CRT 电脑显示器（左边）和 CRT 电视显示器（右）

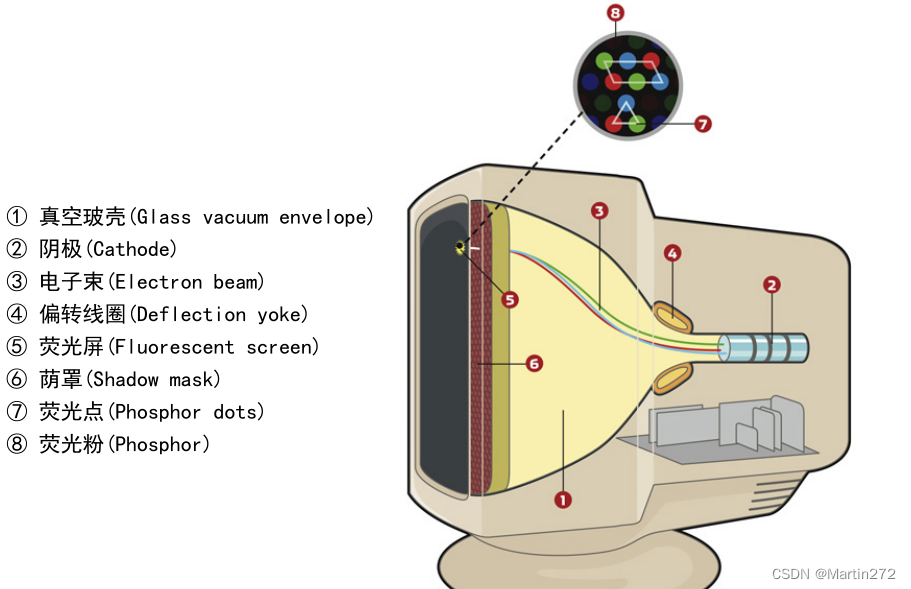

在真空玻壳(Glass vacuum envelope，标号①)里，阴极(Cathode，标号②)在电路控制下发出三束由电子组成的电子束(Electron beam)。电路上控制偏转线圈(Deflection yoke，标号④)产生磁场使电子束偏转到荧光屏(Fluorescent screen，标号⑤)指定位置（也就是像素点），荫罩(Shadow mask，标号⑥)用于过滤电子束，防止“溢出”到相邻像素点。荧光屏上布满荧光粉(Phosphor，标号⑧)，每个荫罩对应的像素点位置都有三个荧光点(Phosphor dots，标号⑦)，分别对应红色、绿色、蓝色，电子打在上面会产生对应颜色的光。通过控制阴极三束电子的发射强度，就能控制三原色各自的亮度，从而组合形成任意颜色。最后，电子枪依次激发屏幕上的所有荧光点，达到一定速度后，由于人的视觉暂留效应（Persistence of vision），就会看到整个屏幕显示图像。

• 图 4.1.3 CRT 显示器工作原理

• LCD 显示屏
  1888年，奥地利植物学家和化学家斐德烈‧莱尼泽（Friedrich Reinitzer）从胡萝卜中提炼出一种化合物，该化合物在特定条件下，具备液体的流动性和类似晶体的某种排列特性，因此命名为液晶（Liquid Crystal）。

到20世纪60年代，RCA实验室的研究人员发现液晶在电场的作用下，液晶分子的排列会产生变化，继而造成光线的扭曲或折射，这种现象被称为电光效应。随后在1964年，RCA实验室的研究人员利用液晶的电光效应发明了首个液晶显示器（Liquid Crystal Display，LCD）。

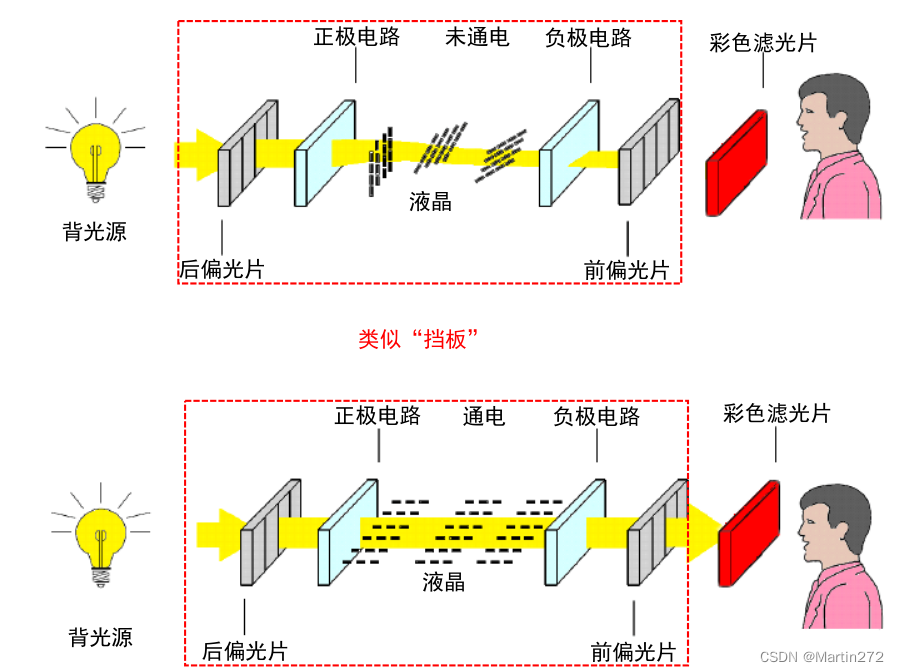

LCD的工作原理如图 4.1.4 所示。首先由背光源产生一个非偏振光源，当它经过后偏光片（假设为垂直偏光片）时，光线将变为垂直偏振，随后该光进入液晶。如果此时电路未通电，相邻液晶分子之间方向略有不同，将垂直偏振光逐渐变为水平偏振光，最后前偏光片（假设为垂直偏光片）将阻挡水平偏振光，观察者只能看到一片黑色。如果此时电路通电，相邻液晶分子在电场作用下统一水平排列，垂直偏振光不发生任何变化，最后通过前偏光片（假设为垂直偏光片）照在彩色滤光片上，观察者将看到一片红色。

这里可以简单的把偏光片、控制电路、液晶看作一个不透光的挡板。可以通过电路实现整个单板的开闭的多少，实现背光源照在彩色滤波片的多少，从而控制红色的亮度。再类似的实现绿色、蓝色，便可实现彩色显示。

• 图 4.1.4 LCD 显示原理


根据液晶排列方式的不同，可分为扭转式向列型（Twisted Nematic, TN）、超扭转式向列型（SuperTwisted Nematic, STN）、横向电场效应型（In Panel Switch，IPS）、垂直排列型 (Vertical Alignment，VA)。

根据驱动形式的不同，可分为无源矩阵液晶显示屏（Passive Matrix LCD，PMLCD），主要用于TN、STN；有源矩阵液晶显示屏（Active Matrix LCD，AMLCD），主要用于TFT。

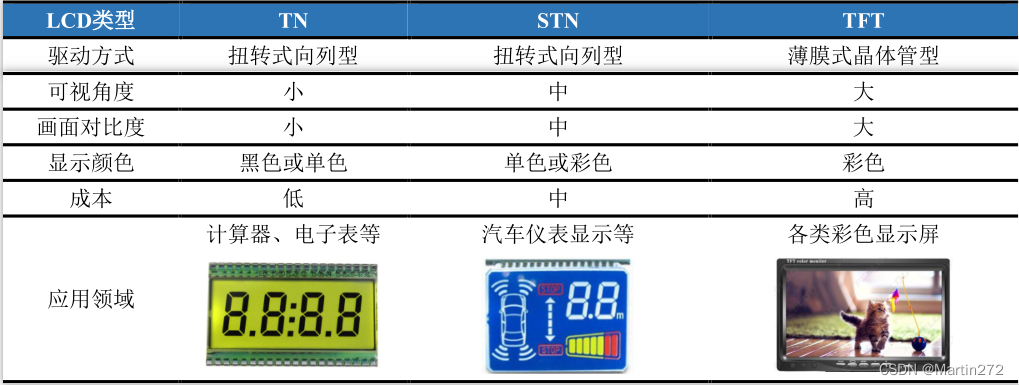

• 表 4.1.1 常见 LCD 对比

• OLED 显示屏
  1979年的一天晚上，华裔科学家邓青云（Dr. C. W. Tang）博士在回家路上忽然想起了有东西忘记在实验室。晚上回到实验室，在黑暗中看到机蓄电池在闪闪发光，于是开始了对有机发光二极管的研究。随着有机发光二极管技术难题的逐渐突破，柯达公司生产出有机发光二极管显示器（Organic Light-Emitting Diode，OLED）。

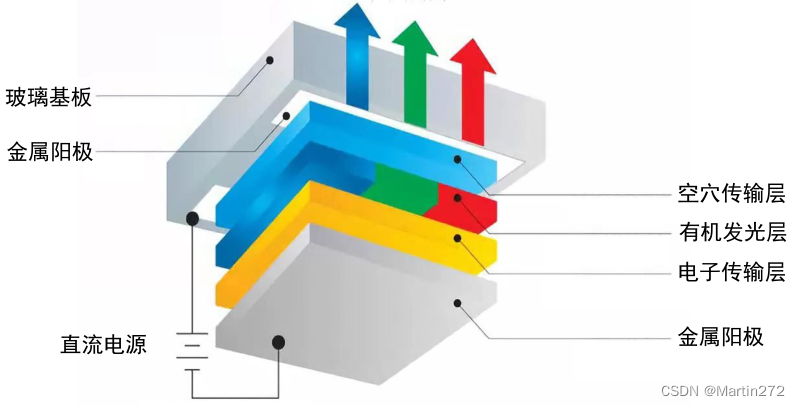

LCD的工作原理如图 4.1.5 所示。OLED的工作原理比较简单，使用有机材料实现了类似半导体PN结的功能效果，通电后有机发光二极管就发光，通的电越多，亮度越高，通过红、绿、蓝不同配比，实现组成各种颜色。

• 图 4.1.5 OLED 显示原理


• LED 显示屏和 和Micro LED 显示屏

前面OLED使用的有机发光二极管组成显示器，有没有直接使用生活中常见的半导体发光二极管，作为显示屏呢？这个当然有，在很多大型户外广告牌、店招滚动广告上，都能看到LED显示屏的身影，如图 4.1.6所示。

LED显示屏由众多LED灯组成，由于LED灯结构、工艺、散热、成本等限制，无法做得很小，因此画质清晰度比较差，通常用于远距离观看。

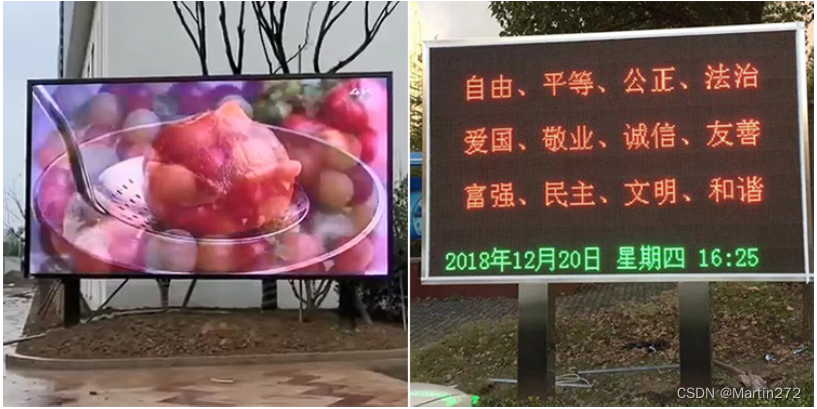

• 图 4.1.6 LED 户外显示屏


而Micro LED技术，将LED长度缩小到100μm以下，是常见LED的1%，比一粒沙子还要小。因为MicroLED单元过于微小，加大了制造的复杂性和更多的潜在问题，目前各企业正在积极研发中。

• 图 4.1.7 三星 Micro LED


显示屏Micro LED没有LCD的液晶层，可以像OLED一样独立控制每个像素的开关和亮度，继承了几乎所有LCD和OLED的优点，如果后面Micro LED技术成熟，解决生产上的技术难题，那么Micro LED可能将会是下一代主流显示技术。如表4.1.2 所示，为LCD、OLED、Micro LED的对比。

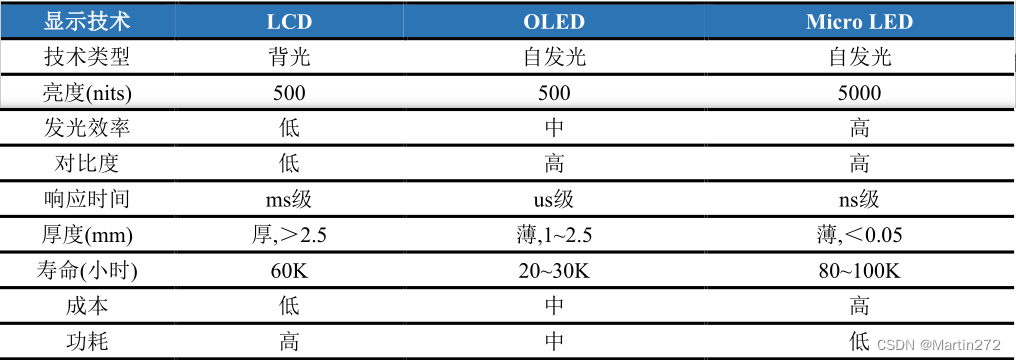

• 表 4.1.2 LCD、OLED、Micro LED 技术对比

• 最后再介绍几个显示屏的基本参数。
• 像素
  像素（Pixel）由图像（Picture）和元素（Element）这两个单词的字母所组成。指组成图像的最小单位，也就是前面屏幕中的每一个显示单元。
• 分辨率
  由显示像素的数量定义，表示为水平方向的像素数量x垂直方向的像素数量。比如分辨率320x240表示水平方向有320个像素点，垂直方向有240个像素点。
• 色深
  由可以绘制像素的颜色数量定义，以每像素位数（bpp）来表示。比如24bpp的色深（也可以使用RGB888表示），即组成每个像素的红、绿、蓝，每个都有2 8 个亮度等级，组合起来就有2^8 *2^8 *2^8 =16777216，即每个像素颜色有16777216种。
• 刷新率
  每秒图像刷新的次数，单位Hz。刷新率越高，图像画面看起来过渡更流畅。

4.1.2 显示屏接口介绍

前面介绍了几种常见显示屏工作原理和内部结构，在嵌入式领域，由于成本、使用寿命等限制，通常使用LCD作为显示屏。

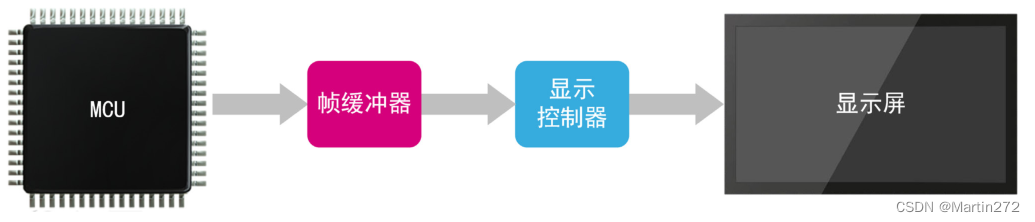

通常的嵌入式图形系统如图 4.1.8 所示，可以看作由四部分组成：微控制器、帧缓冲器、显示控制器、显示屏。

• 图 4.1.8 嵌入式图形系统组成示意图


MCU根据代码内容计算需要显示的图像数据，然后将这些图像数据放入帧缓冲器。帧缓冲器本质是一块内存，因此也被称为GRAM（Graphic RAM）。帧缓冲器再将数据传给显示控制器，显示控制器将图像数据解析，控制显示屏对应显示。

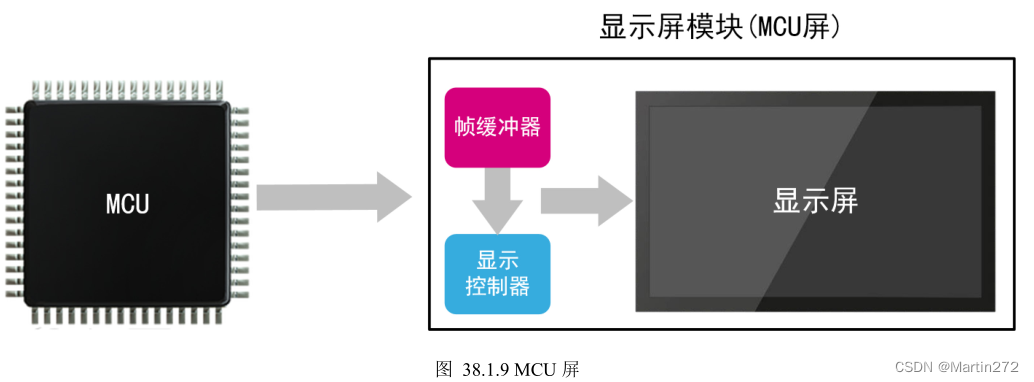

帧缓冲器和显示控制器，可以集成在MCU内部，也可以和显示屏做在一起。对于大部分中、低端MCU，不含显示控制器，内部SRAM也比较小，因此采用如图 4.1.9 所示的显示方案，将帧缓冲器、显示控制器和显示屏制作在一起，这样的屏幕习惯上称为“MCU屏”。

• 图 4.1.9 MCU 屏

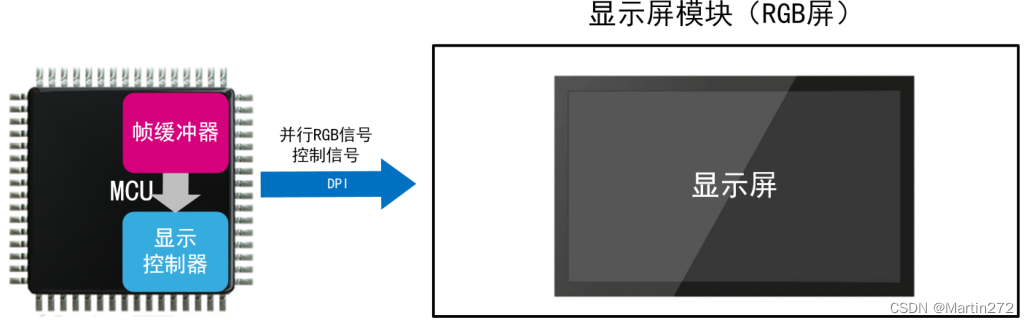

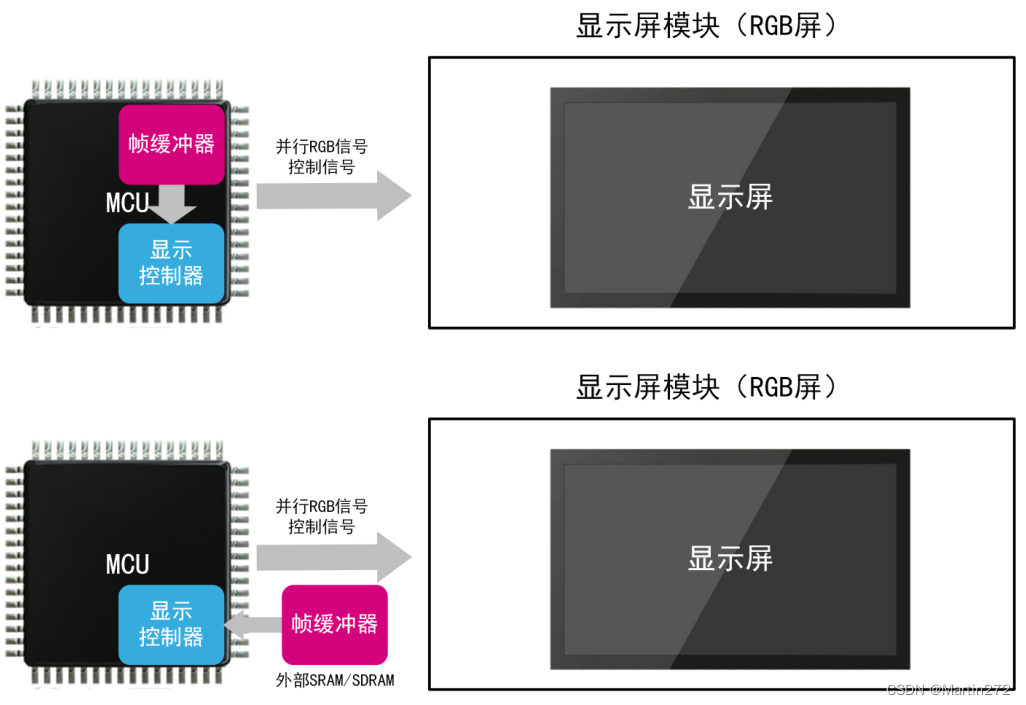

对于部分高端MCU或MPU，本身含有显示控制器，使用内部SRAM或外部SRAM，如图4.1.10 所示，通过并行的RGB信号和控制信号直接控制显示屏，这样的屏幕习惯上称为“RGB屏”。

• 图 4.1.10 RGB 屏


MIPI（Mobile Industry Processor Interface，移动行业处理器接口）是ARM、ST、TI等公司成立的一个联盟，致力于定义和推广移动设备接口的规范标准化，从而减小移动设备的设计复杂度。
MIPI-DBI（Display Bus Interface，显示总线接口）是MIPI联盟发布的第一个显示标准，用来规定显示接口，MIPI-DBI中定义了三类接口：

• A类：基于Motorola 6800总线
• B类：基于Intel 8080总线
• C类：基于SPI协议

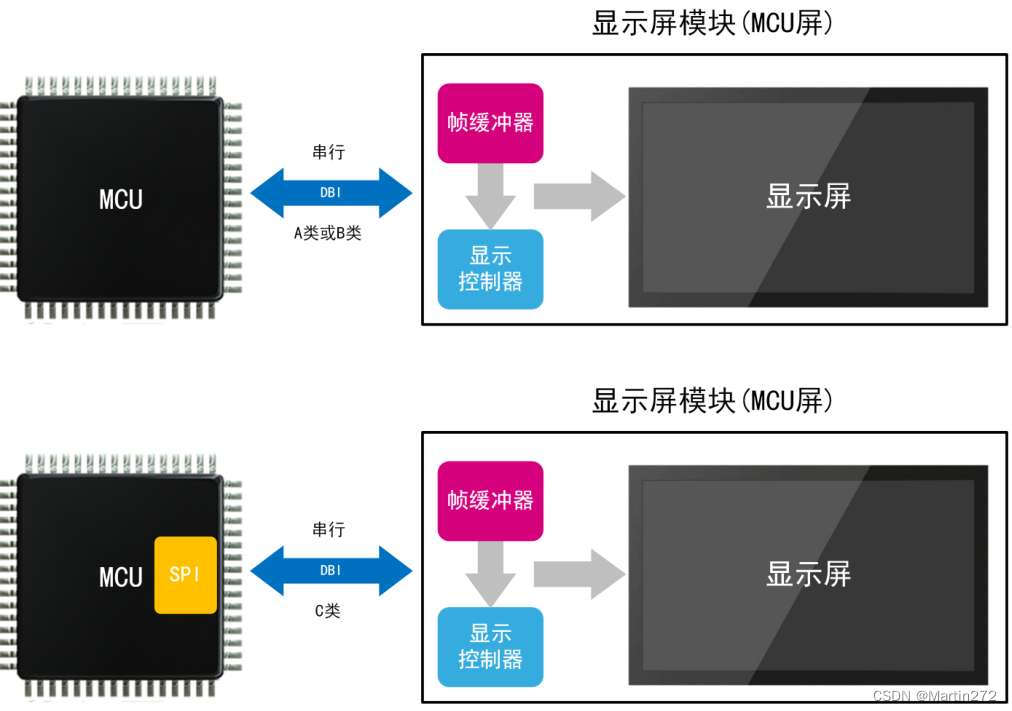

MIPI-DBI用于与MCU屏（带有显示控制器和帧缓冲器）进行连接，如图 4.1.11 所示。

• 图 4.1.11 MIPI-DBI 的 A 类、B 类(上)和 C 类接口（下）


MIPI-DPI（Display Pixel Interface，显示像素接口），从名称就可以看出它是直接对屏幕的各像素点进行操作，利用H-SYNC（行同步信号）和V-SYNC（场同步信号）对各像素点进行颜色填充，类似CRT中电子枪那样扫描显示。MIPI-DPI用于与RGB屏（不含显示控制器和帧缓冲器）进行连接，如图 4.1.12 所示，像素数据需要实时流式传输到显示屏，对MCU性能有一定要求。

• 图 4.1.12 MIPI-DPI 接口

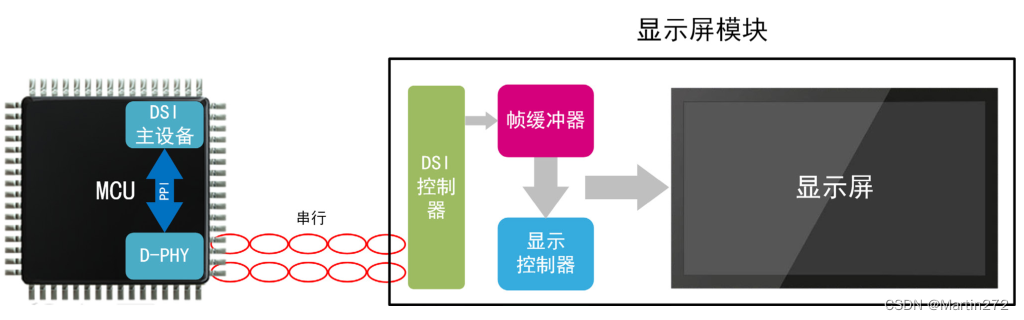

MIPI-DSI（Display Serial Interface，显示串行接口），从名称可以看出它是串行传输，不过传输信号是差分信号，实现了低噪声和低功耗。包含MIPI-DSI接口的MCU与显示屏的某连接如图 4.1.13 所示。DSI封装了DBI或DPI信号，并通过PPI协议将它其发送到D-PHY，通过差分信号传输到显示屏模块的DSI控制器解析。

• 图 4.1.13 MIPI-DSI 接口

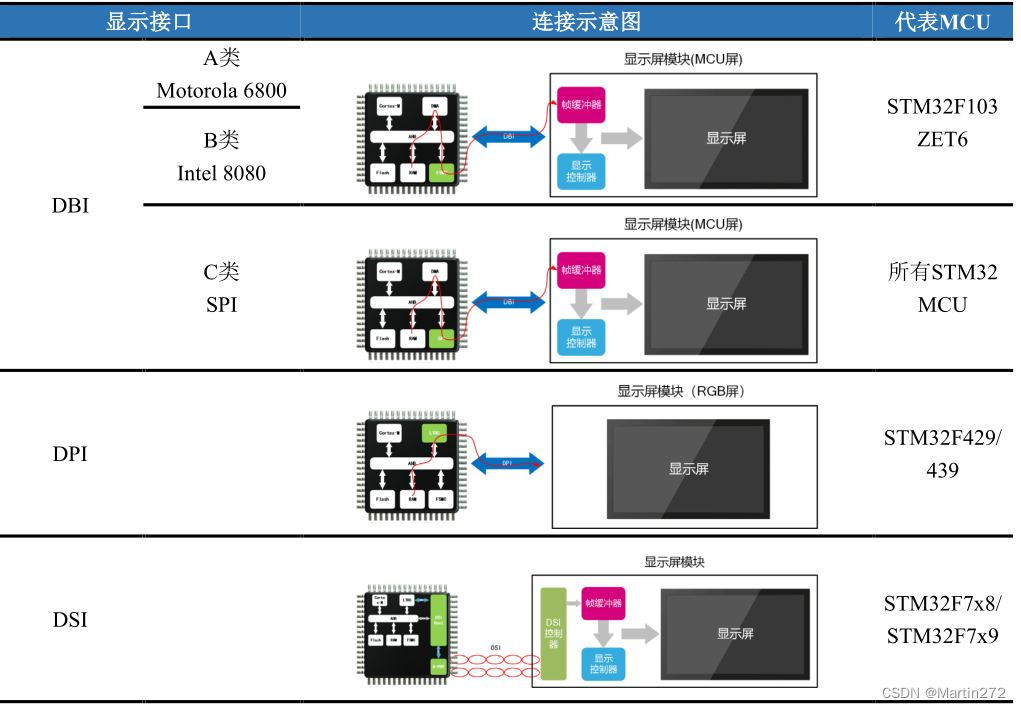

对于STM32系列的MCU，不同型号对MIPI联盟显示接口的支持有所不同，总结如下，如表 4.1.3 所示。

• 所有STM32 MCU均支持MIPI-DBI C类接口（基于SPI协议）；

• 带FSMC的所有STM32 MCU均支持MIPI-DBI A类和B类接口；

• 带LTDC的STM32 MCU支持MIPI-DPI接口；

• 带DSI Host的STM32 MCU支持MIPI-DSI接口；

• 表 38.1.3 STM32 MCU 支持的显示接口


4.1.3 显示屏控制器

STM32F103ZET6只有FSMC接口，没有LTDC或DSI Host，因此只能接MCU屏。

如图 4.1.14 所示，为图 4.1.14 本开发板配套 MCU 屏由屏幕供应商提供的《LCD_3.5寸_320x480_ILI9488_液晶显示模块规格书.pdf》可知，该液晶显示模块为TFT LCD，分辨率为320480，色彩深度为262K（RGB666），接口类型为16 Bit的MCU接口，驱动IC为ILI9488。由《ILI9488驱动芯片数据手册.pdf》可知，该芯片可以驱动320480分辨率，16.7M色彩深度的TFTLCD，同时该芯片内部自带GRAM。

由百问科技提供的《100ASK_LCD_3A5_V11原理图.pdf》可知，底板的主要功能是将LCD屏幕排线转接成所需排针，以便和开发板连接。同时提供背光控制电路和触摸电路，这些在后面用到再讲解。这里重点介绍下显示屏控制器ILI9488，它的框图如图 4.1.15 所示。

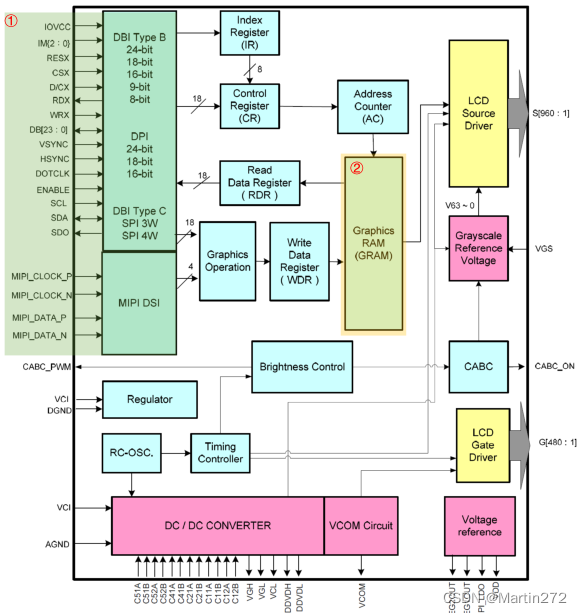

• 图 38.1.15 显示屏控制器 ILI9488 框图

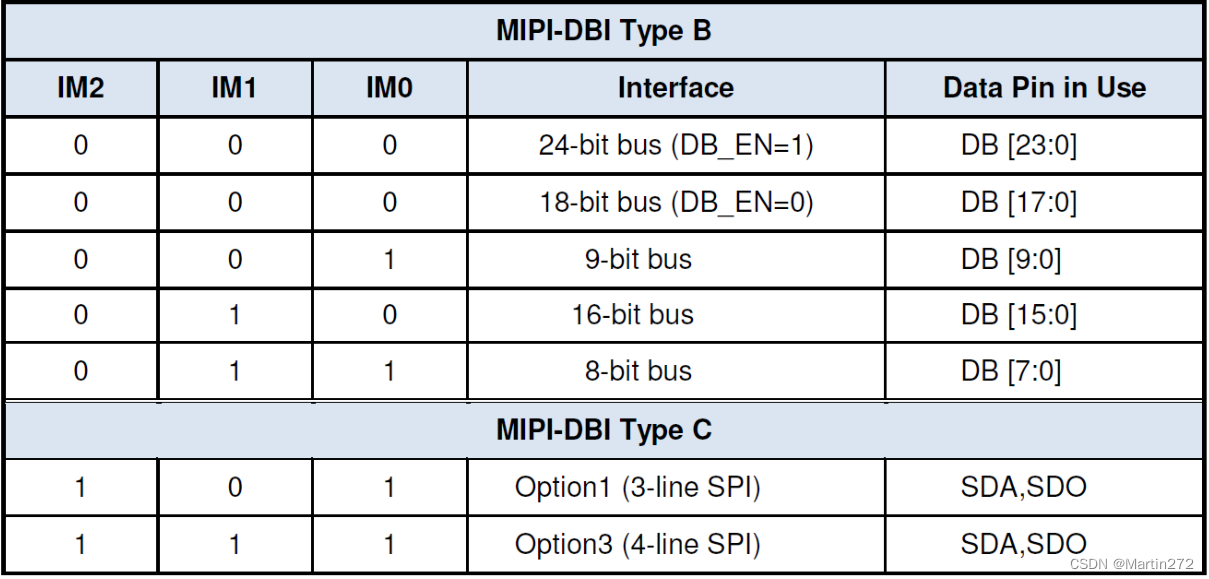

控制引脚IM[2:0]用于设置控制器的接口模式，如表 4.1.4 所示。显示屏支持的接口为16 Bit的MIPI-DBIB类，因此IM[2:0]值为010，该值由屏幕供应商生产时硬件设置，此时用到的数据引脚为DB[15:0]。

• 表 4.1.4 接口模式

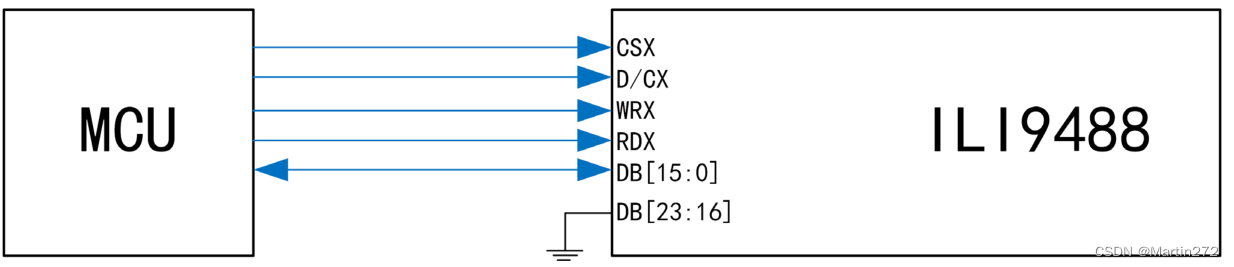

  Intel 8080接口16位连接示意图，如图 4.1.16 所示。MCU和控制器之间，有4根控制信号，16个数据信号。CSX为片选信号，低电平有效（X表示低电平有效）；D/CX为数据/命令切换信号，低电平时DB传输的为命令，高电平时DB传输的为数据；WRX为写信号，低电平有效；RDX为读信号，低电平有效；DB[15:0]为数据传输信号。

• 图 4.1.16 DBI-B 类接口 16 位连接示意图

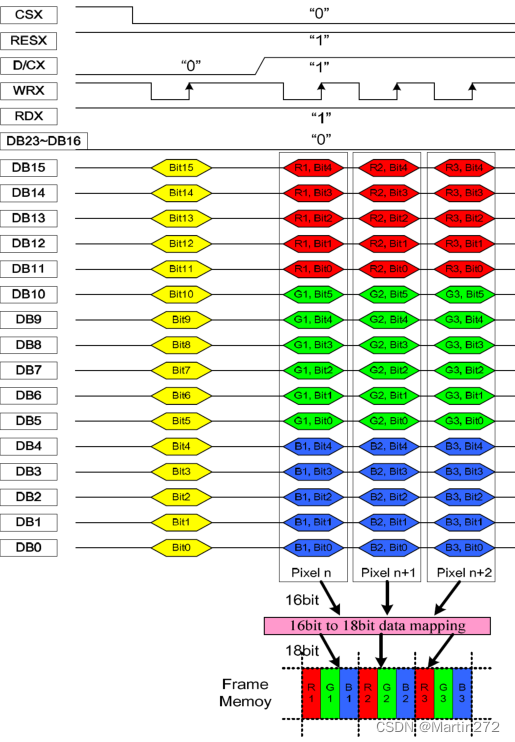

Intel 8080接口16位数据传输示意图，如图 4.1.17 所示。首先片选信号CS拉低，复位信号RES保持为高。数据/命令切换信号D/C拉低，写信号引脚拉低，此时DB[15:0]发送的就是指令（黄色部分）；数据/命令切换信号D/C拉高，写信号引脚拉低，此时DB[15:0]发送的就是一个像素点的颜色数据（红、绿、蓝部分），其中低5位为蓝色数据、中6位为绿色数据、高5位为红色数据。

• 图 38.1.17 DBI-B 类接口 16 位数据传输时序图

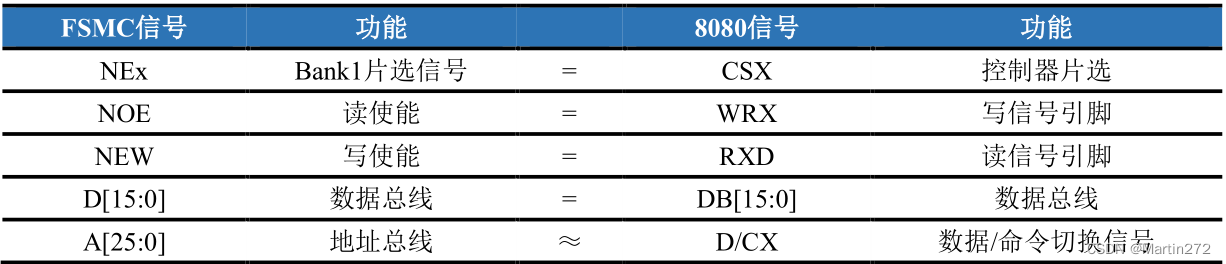

再来分析一下FSMC接口，如何对应DBI-B类（Intel 8080）接口。对比前面“图 37.1.5 FSMC模式A读写时序”的时序和引脚，可以发现两者几乎吻合，如表 4.1.5 所示。

片选、读/写使能、数据总线都能对应，FSMC的地址总线和8080信号的数据/命令切换信号对应不上，如何让两者对应上呢？假设NEx为NE4，即片选的Bank1的第四区，此时FSMC的寻址范围为0x6C000000~0x6FFF FFFF。假设A23与D/C连接，此时CPU访问(0x6C000000 + (1<<24) - 2))地址时，A23为低电平，对应D/C为命令信号；当CPU访问(0x6C000000 + (1<<24))地址时，A23为高电平，对应D/C为数据信号。通过这个方式，即可实现地址总线与D/C的对应。

4.2 硬件设计

LCD的硬件包含两部分，一部分是根据LCD屏幕设计的底板，一部分是开发板的LCD接口。

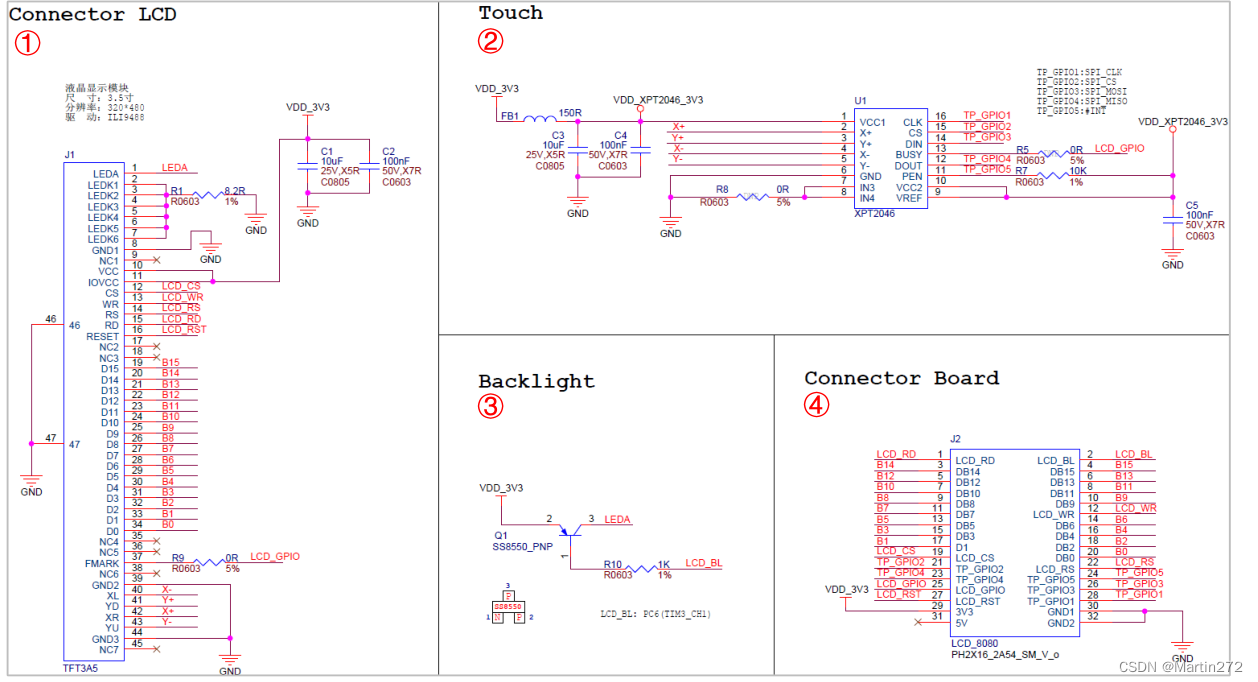

• 如图 4.2.1 所示，整个原理图由四部分组成。①是连接LCD屏幕的FPC排座，它的设计主要参考屏幕供应商提供的《LCD_3.5寸_320x480_ILI9488_液晶显示模块规格书.pdf》，里面详细介绍了这45个引脚的功能；②是触摸芯片电路，用于实现触摸功能，放在后面一章单独讲解；③是背光驱动电路，通过控制三极管的通断，实现背光的开关，需要注意的是，控制引脚支持PWM功能可以实现亮度的调节；④是连接开发板的排针接口，该接口与开发板的LCD接口一致。

• 图 38.2.1 LCD 底板原理图

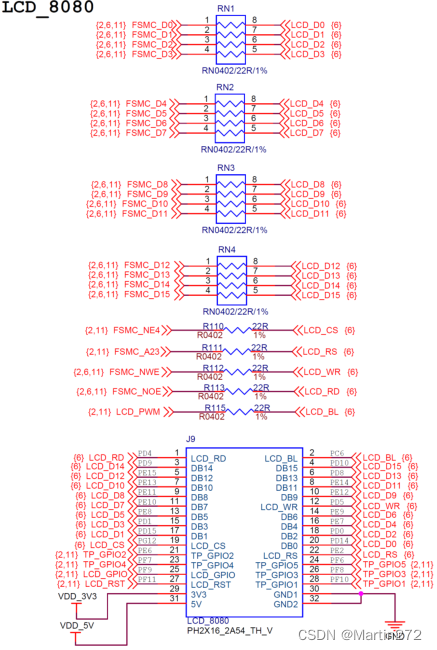

开发板LCD接口电路如图4.2.2 所示，RNx是排阻，可以等效看成四个独立并联的电阻。J9是与LCD底板连接的排母接口。

• 图 4.2.2 开发板 LCD 电路

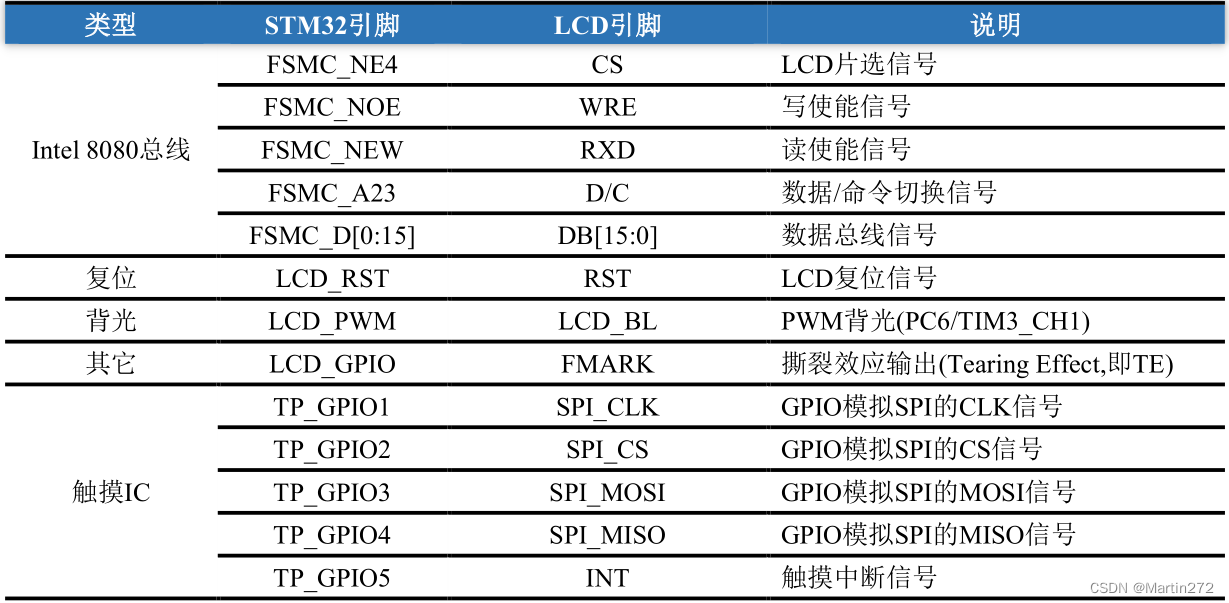

STM32使用FSMC接口实现LCD的Intel 8080总线接口，以及使用GPIO控制LCD其它功能，两者引脚的对应关系，如表 4.2.1 所示。

• 表 38.2.1 LCD 引脚对应


4.3 软件 设计

4.3.1 软件设计思路

实验目的：本实验通过STM32的FSMC接口操作LCD，在LCD上显示字符和简单图形。

1. 初始化定时器、PWM输出控制背光；
2. 初始化FSMC接口；
3. 初始化LCD控制器，LCD设置；
4. 实现LCD像素点显示、字符显示、数字显示、画线等功能；
5. 主函数编写控制逻辑：清屏，使用LCD提供的函数，在指定位置显示字符、字符串、数字、图形等；

4.3.2 软件设计讲解

1. 初始化定时器

这里定时器主要有两个作用，第一个是实现us延时用于LCD控制延时，第二个是实现PWM输出用于LCD背光亮度。us延时使用的TIM2，实现原理参考前面“第25章 定时器—us延时”，如代码段 4.3.1 所示。
代码段 38.3.1 定时器实现 us 延时（driver_timer.c）

/*
 * 函数名：void TimerInit(void)
 * 输入参数：
 * 输出参数：无
 * 返回值：无
 * 函数作用：初始化定时器
*/
void TimerInit(void)
{
	TIM_ClockConfigTypeDef sClockSourceConfig = {0};

	// 定时器基本功能配置
	htim.Instance = TIM2; 							  // 使用定时器 2
	htim.Init.Prescaler = 72-1; 					  // 预分频系数 PSC=72-1(范围：0~0xFFFF)
	// 72MHz 经过 72 分频后,定时器时钟为 1MHz,即定时器计数 1 次的时间，刚好为 1us
	htim.Init.CounterMode = TIM_COUNTERMODE_UP; 	  // 向上计数
	htim.Init.Period = 0; 							  // 自动装载器 ARR 的值(范围：0~0xFFFF)
	htim.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; // 时钟分频(与输入采样相关)
	//htim.Init.RepetitionCounter = 0; 				  // 重复计数器值,仅存在于高级定时器
	htim.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE; // 不自动重新装载

	if (HAL_TIM_Base_Init(&htim) != HAL_OK)
	{
		Error_Handler();
	}

	// 定时器时钟源选择
	sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL; // 选用内部时钟作为定时器时钟源
	if (HAL_TIM_ConfigClockSource(&htim, &sClockSourceConfig) != HAL_OK)
	{
		Error_Handler();
	}
}
/*
 * 函数名：void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
 * 输入参数：htim-TIM 句柄
 * 输出参数：无
 * 返回值：无
 * 函数作用：使能 TIM 时钟
*/
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM2)
	{
		__HAL_RCC_TIM2_CLK_ENABLE(); // 使能 TIM2 的时钟
	}
}
/*
 * 函数名：void us_timer_delay(uint16_t t)
 * 输入参数：t-延时时间 us 范围-0~65535us
 * 输出参数：无
 * 返回值：无
 * 函数作用：定时器实现的延时函数，延时时间为 t us，为了缩短时间，函数体使用寄存器操作
*/
void us_timer_delay(uint16_t t)
{
	uint16_t counter = 0;
	__HAL_TIM_SET_AUTORELOAD(&htim, t); // 设置定时器自动加载值
	__HAL_TIM_SET_COUNTER(&htim, counter); // 设置定时器初始值
	HAL_TIM_Base_Start(&htim); // 启动定时器
	while(counter != t) // 直到定时器计数从 0 计数到 t 结束循环,刚好 t us
	{
		counter = __HAL_TIM_GET_COUNTER(&htim); // 获取定时器当前计数
	}
	HAL_TIM_Base_Stop(&htim); // 停止定时器
}

由原理图可知，使用的PC6连接LCD的背光控制电路，PC6可重映射为TIM3_CH1，如代码段 4.3.2 所示。

代码段 38.3.2 定时器实现 PWM 输出（driver_timer.c）

/*
 * 函数名：void TimerPWMInit(void)
 * 输入参数：无
 * 输出参数：无
 * 返回值：无
 * 函数作用：初始化定时器，输出频率 1Hz，占空比 50%的 PWMN 波
*/
void TimerPWMInit(void)
{
	TIM_ClockConfigTypeDef sClockSourceConfig;
	TIM_OC_InitTypeDef sConfig;

	// 定时器基本功能配置
	hpwm.Instance 			 = TIMx; 								 // 指定定时器 TIM3
	hpwm.Init.Prescaler		 = TIM_PRESCALER; 					     // 预分频系数 PSC=360-1
	hpwm.Init.CounterMode 	 = TIM_COUNTERMODE_UP;				     // 向上计数
	hpwm.Init.Period 		 = TIM_PERIOD; 							 // 自动装载器 ARR 的值,ARR=2000-1
	// 72MHz 经过 360 分频后,定时器时钟为 200KHz,即计数器每间隔 5us 计数一次,从 0 计数到 ARR,经历 10ms

	hpwm.Init.ClockDivision  = TIM_CLOCKDIVISION_DIV1; 				// 定时器时钟不从 HCLK 分频
	//hpwm.Init.RepetitionCounter = 0; 							    // 重复计数器值,仅存在于高级定时器
	hpwm.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;   // 不自动重新装载

	// 将 TIM3 按 PWM 模式初始化
	if (HAL_TIM_PWM_Init(&hpwm) != HAL_OK)
	{
		Error_Handler();
	}

	// 定时器时钟源选择
	sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;    // 选用内部时钟作为定时器时钟源
	HAL_TIM_ConfigClockSource(&hpwm, &sClockSourceConfig);

	// 配置 PWM 的输出通道参数
	sConfig.OCMode     = TIM_OCMODE_PWM1; 							 // PWM 输出的两种模式:PWM1 当极性为低,CCR<CNT,输出低电平,反之高
	电平
	sConfig.OCPolarity = TIM_OCPOLARITY_LOW; 					// 设置极性为低
	sConfig.OCFastMode = TIM_OCFAST_DISABLE; 					// 输出比较快速使能禁止(仅在 PWM1 和 PWM2 可设置)
	sConfig.Pulse = LCD_BRT; 									// 在 PWM1 模式下,通道 1(LCD_PWM)占空比
	if (HAL_TIM_PWM_ConfigChannel(&hpwm, &sConfig, TIM_LCD_PWM_CHANNEL) != HAL_OK)
	{
		Error_Handler();
	}
}
/*
 * 函数名：void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
 * 输入参数：htim-TIM 句柄
 * 输出参数：无
 * 返回值：无
 * 函数作用：HAL_TIM_PWM_Init 回调硬件初始化
*/
void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
{
	GPIO_InitTypeDef GPIO_InitStruct;

	TIM_PWM_CLK_EN(); 										// PWM 所涉及的 TIM3 时钟使能
	TIM_PWM_GPIO_CLK_EN(); 									// PWM 所涉及的 GPIOC 时钟使能
	__HAL_RCC_AFIO_CLK_ENABLE(); 							// 重映射涉及时钟使能
	//__HAL_AFIO_REMAP_TIM3_PARTIAL(); 						// 启用 TIM3 重映射
	__HAL_AFIO_REMAP_TIM3_ENABLE();

	GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; 				// 复用推挽输出
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

	GPIO_InitStruct.Pin = TIM_LCD_PWM_PIN;
	HAL_GPIO_Init(TIM_LCD_PWM_PORT, &GPIO_InitStruct); 		// 初始化 LCD_PWM 引脚

	HAL_NVIC_SetPriority(TIMx_IRQn, 0, 0); 					// 配置定时器中断优先级
	HAL_NVIC_EnableIRQ(TIMx_IRQn); 							// 使能 TIM3 中断
}
/*
* 函数名：void TIM3_IRQHandler(void)
* 输入参数：无
* 输出参数：无
* 返回值：无
* 函数作用：TIM3 中断的中断处理函数
*/
void TIM3_IRQHandler(void)
{
HAL_TIM_IRQHandler(&hpwm);
}

/*
 * 函数名：void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
 * 输入参数：htim-TIM 句柄
 * 输出参数：无
 * 返回值：无
 * 函数作用：TIM 中断回调周期更新函数
*/
void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIMx)
	{
		__HAL_TIM_SET_COMPARE(&hpwm, TIM_LCD_PWM_CHANNEL, lcd_brt *20);
	}
}

需要注意的61行使能重映射，只有在全部重映射时，PC6才能重映射为TIM3_CH1功能，因此需要使用“__HAL_AFIO_REMAP_TIM3_ENABLE()”函数使能。

TIM3的计数器CNT从0开始计数到CCR，输出低电平，LCD背光亮，然后计数器CNT从CCR到ARR，输出高电平，LCD灭。即，CCR值越小，占空比越大，背光越暗，CCR值越大，占空比小，背光越亮，CCR值与亮度成正比。CCR的计数范围为0~2000，因此在TIM3中断回调函数里，修改CCR值，即可改变PWM占空比，实现背光不同亮度。

2. 初始化FSMC
   FSMC的初始化，包含两部分：协议部分和硬件部分。

协议部分初始化如代码段4.3.3 所示。

代码段 4.3.3 FSMC 协议部分初始化（driver_fsmc.c）

static FSMC_NORSRAM_TimingTypeDef hfsmc_rw;
static SRAM_HandleTypeDef hsram;

void FSMC_LCD_Init(void)
{
	hfsmc_rw.AddressSetupTime 			= 0x00; 										// 地址建立时间 ADDSET 范围:0~15 (模式 A 需要设置)
	// hfsmc_rw.AddressHoldTime 		= 0x01; 									// 地址保持时间 ADDHLD 范围:1~15
	hfsmc_rw.DataSetupTime 				= 0x02; 											// 数据建立时间 DATAST 范围:1~255 (模式 A 需要设置)
	// hfsmc_rw.BusTurnAroundDuration   = 0x00; 								// 总线恢复时间 BUSTURN 范围:0~15
	// hfsmc_rw.CLKDivision 			= 0x00; 										// 时钟分频因子 CLKDIV 范围:2~16
	// hfsmc_rw.DataLatency				= 0x00; 										// 数据产生时间 ACCMOD 范围:2~17
	hfsmc_rw.AccessMode 				= FSMC_ACCESS_MODE_A;								// 模式 A

	hsram.Instance 						= FSMC_NORSRAM_DEVICE; 									// 实例类型:NOR/SRAM 设备
	hsram.Extended 						= FSMC_NORSRAM_EXTENDED_DEVICE;
	hsram.Init.NSBank 					= FSMC_NORSRAM_BANK4; 								// 使用 NE4,对应 BANK1(NORSRAM)的区域 4
	hsram.Init.DataAddressMux		    = FSMC_DATA_ADDRESS_MUX_DISABLE; 				// 地址/数据线不复用(nonmultiplexed)
	hsram.Init.MemoryType 				= FSMC_MEMORY_TYPE_SRAM; 							// 存储器类型:SRAM
	hsram.Init.MemoryDataWidth			= FSMC_NORSRAM_MEM_BUS_WIDTH_16; 			// 选择 16 位数据宽度(所接 LCD 为 16 位数据宽度)
	// hsram.Init.BurstAccessMode 		= FSMC_BURST_ACCESS_MODE_DISABLE; 		// 是否使能突发访问,仅对同步突发存储器有效,此处未用到
	// hsram.Init.WaitSignalPolarity 	= FSMC_WAIT_SIGNAL_POLARITY_LOW; 		// 等待信号的极性,适用于突发模式访问,此处未用到
	// hsram.Init.WaitSignalActive 		= FSMC_WAIT_TIMING_BEFORE_WS; 			// 存储器是在等待周期之前的一个时钟周期还是等待周期期间使能 NWAIT,适用于突发模式访问,此处未用到
	hsram.Init.WriteOperation 			= FSMC_WRITE_OPERATION_ENABLE; 				// 写使能
	// hsram.Init.WaitSignal 			= FSMC_WAIT_SIGNAL_DISABLE; 					// 等待使能位,适用于突发模式访问,此处未用到
	hsram.Init.ExtendedMode 			= FSMC_EXTENDED_MODE_ENABLE; 					// 启用扩展模式,使用模式 A
	// hsram.Init.AsynchronousWait 		= FSMC_ASYNCHRONOUS_WAIT_DISABLE; 		// 是否使能异步传输模式下的等待信号,此处未用到
	// hsram.Init.WriteBurst 			= FSMC_WRITE_BURST_DISABLE; 					// 禁止突发写,适用于突发模式访问,此处未用到

	if(HAL_SRAM_Init(&hsram, &hfsmc_rw, &hfsmc_rw) != HAL_OK)
	{
	Error_Handler();
	}
}

• 6~12行：定义NOR/SRAM时序参数；外接设备为Intel 8080接口的LCD，可以看作SRAM设备，可以使用模式1或模式A，在后面使能了扩展模式，因此这里只能使用模式A；使用模式A需要设置地址建立时间（ADDSET）和数据建立时间（DATAST）两个时序参数；

• 6行：设置地址建立时间，取值范围为0~15个T HCLK 。由ILI9488驱动芯片手册可知，DBI B类的地址建立时间如图 4.3.1 所示，地址建立时间t ast 大于0即可，因此这里设置AddressSetupTime值为0；

• 8行：设置数据建立时间，取值范围为1~255个T HCLK ，由ILI9488驱动芯片手册可知，如图 4.3.1 所示，数据建立时间t dst 需要大于10ns，当系统时钟为72MHz，HCLK也为72MHz，T HCLK =1/72us=13.8ns，只要1个T HCLK 就能大于t dst ，这里设置DataSetupTime值为2；

• 图 38.3.1 时序特性


• 12行：设置FSMC的访问模式为模式A；

• 14~30行：定义LCD（类似SRAM）属性；

  • 14~15行：设置实例类型为NOR/SRAM设备；
  • 16行：硬件上使用的FSMC_NE4连接的SRAM，因此对应BANK1(NORSRAM)的区域4；
  • 17行：地址/数据线不复用(nonmultiplexed)；
  • 18行：设置存储器类型为SRAM；
  • 19行：设置16位数据宽度(所接LCD为16为数据宽度)；
  • 26行：写使能；
  • 28行：启用扩展模式，这样才能使用前面设置的模式A；

• 32~35行：使用HAL库提供的“HAL_SRAM_Init()”函数，将前面设置的NOR/SRAM时序参数和定义的属性初始化；

“HAL_SRAM_Init()”初始化函数会调用“HAL_SRAM_MspInit()”函数初始化硬件，FSMC相关的硬
件初始化如代码段 4.3.4 所示。

代码段 4.3.4 FSMC 硬件部分初始化（driver_fsmc.c）

void HAL_SRAM_MspInit(SRAM_HandleTypeDef *hsram)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};

	__HAL_RCC_FSMC_CLK_ENABLE(); 								// 使能 FSMC 时钟
	__HAL_RCC_GPIOC_CLK_ENABLE(); 								// 使能 GPIO 端口 C 时钟
	__HAL_RCC_GPIOD_CLK_ENABLE(); 								// 使能 GPIO 端口 D 时钟
	__HAL_RCC_GPIOE_CLK_ENABLE(); 								// 使能 GPIO 端口 E 时钟
	__HAL_RCC_GPIOF_CLK_ENABLE(); 								// 使能 GPIO 端口 F 时钟
	__HAL_RCC_GPIOG_CLK_ENABLE(); 								// 使能 GPIO 端口 G 时钟

	GPIO_InitStruct.Mode 				= GPIO_MODE_OUTPUT_PP; 				// 配置为推挽输出功能
	GPIO_InitStruct.Pull 				= GPIO_PULLUP; 						// 上拉
	GPIO_InitStruct.Speed 				= GPIO_SPEED_FREQ_HIGH;				// 引脚翻转速率快

	GPIO_InitStruct.Pin 				= LCD_RST_PIN;
	HAL_GPIO_Init(GPIOF, &GPIO_InitStruct); 					// 按上面参数配置 LCD_RST 引脚
	(PF11)

	GPIO_InitStruct.Pin 				= LCD_CS_PIN;
	HAL_GPIO_Init(GPIOG, &GPIO_InitStruct); 					// 按上面参数配置 LCD_CS 引脚(PG12)

	GPIO_InitStruct.Mode 				= GPIO_MODE_AF_PP; 					// 配置为复用推挽功能
	GPIO_InitStruct.Pull 				= GPIO_NOPULL; 						// 不上拉
	GPIO_InitStruct.Speed 				= GPIO_SPEED_FREQ_HIGH;				// 引脚翻转速率快

	// PDx
	GPIO_InitStruct.Pin 				= LCD_GPIOD_PIN;
	HAL_GPIO_Init(GPIOD, &GPIO_InitStruct); 					// 按上面参数配置 D 组涉及的 GPIO

	// PEx
	GPIO_InitStruct.Pin 				= LCD_GPIOE_PIN;
	HAL_GPIO_Init(GPIOE, &GPIO_InitStruct); 					// 按上面参数配置 E 组涉及的 GPIO
}

3. 初始化LCD 控制器

接着是使用初始化后的FSMC接口，访问LCD控制器ILI9488。前面提到可以使用FSMC的任意地址线模拟Intel 8080接口的数据/命令切换信号。硬件上使用的FSMC_A23与D/C引脚相连，因此在访问“0x6D000000-2”地址时，FSMC_A23为低，对应命令信号，在访问“0x6D000000”地址时，FSMC_A23为高，对应数据信号。

如代码段 4.3.5 所示，定义“_lcd”结构体，里面有两个成员，每个成员为无符号16位数据类型。

代码段 4.3.5 LCD 结构体定义（driver_lcd.h）

/* LCD 指令结构体，用于读写 LCD 数据和寄存器 */
typedef struct
{
	__IO uint16_t reg; // 寄存器值
	__IO uint16_t data; // 数据值
}_lcd;

随后定义结构体“_lcd”的地址为“0x6D000000-2”，则成员“reg”地址为“0x6D000000-2”，成员“data”
的地址为“0x6D000000”，以后访问这两个地址，就可以分别发送命令、数据内容，如代码段 4.3.6 所示。

代码段 4.3.6 访问 LCD 控制器（driver_lcd.c）

#define LCD ((__IO _lcd*)(0x6C000000 + (1<<24) - 2))

/********** LCD 读写函数定义 **********/
/* 函数名： void LCD_Write_Cmd(uint16_t _cmd)
 * 输入参数：_cmd->要写入的指令
 * 输出参数：无
 * 返回值： 无
 * 函数作用：往 LCD 写入指令
*/
void LCD_Write_Cmd(uint16_t _cmd)
{
	LCD->reg = _cmd;
}
/* 函数名： void LCD_Write_Data(uint16_t _data)
 * 输入参数：_data->要写入的数据
 * 输出参数：无
 * 函数作用：往 LCD 写入数据
*/
void LCD_Write_Data(uint16_t _data)
{
	LCD->data = _data;
}

现在可以读写LCD的控制器ILI9488的寄存器了，需要根据ILI9488手册介绍的寄存器，依次进行配置。但ILI9488寄存器众多，依次配置效率不高，通常开发中，LCD屏幕厂商会提供初始化参考代码，用户直接使用即可。这里我们将厂商提供的初始化代码精简，提炼出几个重要的寄存器简单介绍一下，如代码段4.3.7 所示。

代码段 4.3.7 LCD 控制器初始化（driver_ili9488.c）

/* 函数名： static void ILI9488_RegConfig(void)
 * 输入参数：无
 * 输出参数：无
 * 返回值： 无
 * 函数作用：ILI9488 寄存器初始化
*/
static void ILI9488_RegConfig(void)
{
	LCD_Write_Cmd(0x3A); // Interface Pixel Format
	LCD_Write_Data(0x05); // DBI-16bit
	LCD_Write_Cmd(0xB6); // Display Function Control
	LCD_Write_Data(0x02); // RM:System interface
	LCD_Write_Data(0x22); // SS:S960->S1 GS:G1->G480
	LCD_Write_Data(0x3B); // NL

	LCD_Write_Cmd(0x11); // Sleep OUT
	LCD_Write_Data(0x00); // No parameter

	LCD_Write_Cmd(0x29); // Display ON
	LCD_Write_Data(0x00); // No parameter
}

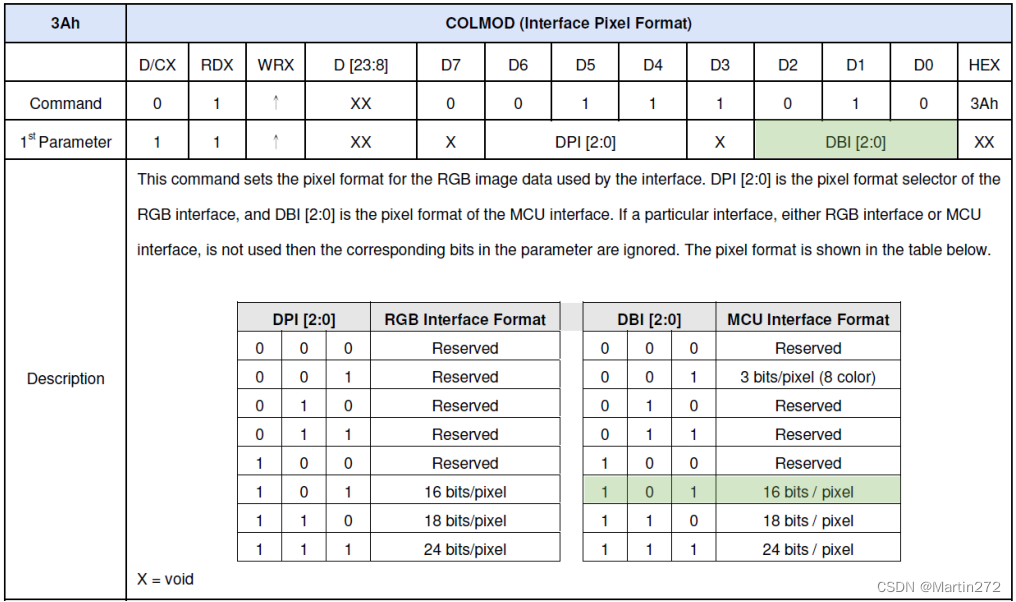

• 9~10行：设置LCD控制器的接口像素格式；如图 38.3.2 所示，使用DBI 16位接口时，D[2:0]需要设置为0x5;

• 图 38.3.2 LCD 控制器（Interface Pixel Format 寄存器）


• 12~15行：设置通过何种接口访问GRAM，LCD源极的驱动方向等;鉴于篇幅，这里就不展开挨个介绍，读者可以自行参考手册里该寄存器的每一位；

• 17~18行：退出休眠，发送指令后，发送一个空数据占位；

• 20~21行：启动显示，发送指令后，发送一个空数据占位；

正看本开发板的屏幕时，长小于宽，属于竖排显示，通过设置Memory Access Control（0x36）控制器，实现LCD的显示方向，如代码段 4.3.8 所示。

代码段 4.3.8 设置 LCD 显示方向（driver_lcd.c）

/* 函数名： void LCD_Scan_Dir(uint8_t _dir)
 * 输入参数：_dir:方向选项 0~7
 * 输出参数：无
 * 返回值： 无
 * 函数作用：设置 LCD 的方向
*/
void LCD_Scan_Dir(uint8_t _dir)
{
	// bit[7] MY:Row Address Order
	// bit[6] MX:Column Address Order
	// bit[5] MV:Row/Column Exchange
	// bit[3] BGR:RGB-BGR Order
	_dir = (_dir<<5) | 0x08; 			// 获取高 3 位值,RGB to BGR
	LCD_Write_Cmd(0x36); 				// Memory Access Control
	LCD_Write_Data(_dir); 				//根据 scan_mode 的值设置 LCD 方向，共 0-7 种模式
}

/* 函数名： void LCD_GRAM_Scan(uint8_t _opt)
 * 输入参数：_opt:扫描方式 0~7
 * 输出参数：无
 * 返回值： 无
 * 函数作用：设置 LCD 的扫描方式
*/
void LCD_GRAM_Scan(uint8_t _opt)
{
	uint8_t tmp = _opt%2;
	if(_opt > 7)
		_opt = 0;
	lcddev.setx_cmd  = 0x2A; 			// Column Address Set
	lcddev.sety_cmd  = 0x2B; 			// Page Address Set
	lcddev.gram_cmd  = 0x2C; 			// Memory Write
	lcddev.scan_mode = _opt;			// 记录扫描模式以便之后判断屏幕方向

	if(tmp == 0) // 0 2 4 6 竖屏
	{
		if(lcddev.dev_id == 0x9488)
		{
			lcddev.hor_res = 320;
			lcddev.ver_res = 480;
		}
	}
	else if(tmp == 1) // 1 3 5 7 横屏
	{
		if(lcddev.dev_id == 0x9488)
		{
			lcddev.hor_res = 480;
			lcddev.ver_res = 320;
		}
	}
	LCD_Scan_Dir(lcddev.scan_mode);
}

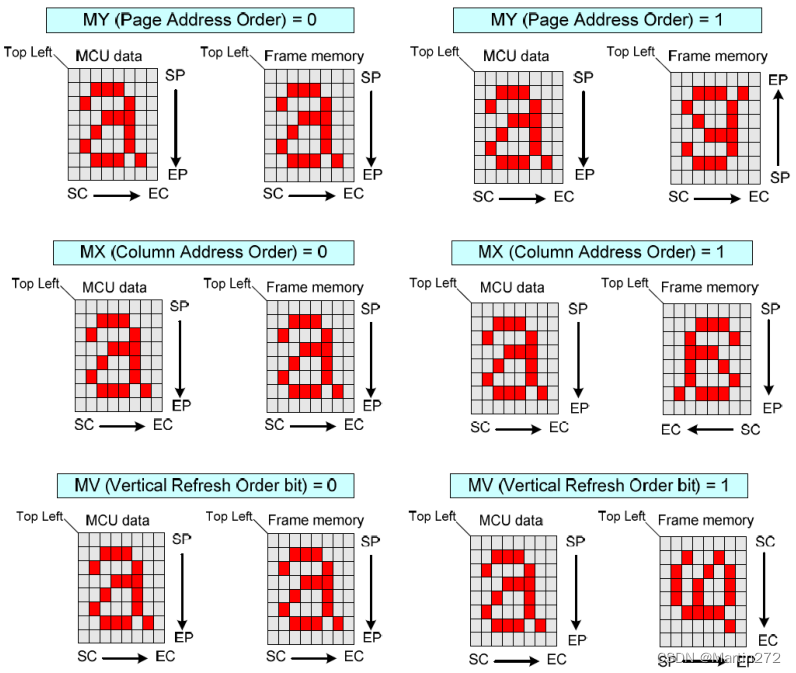

Memory Access Control寄存器的Bit[7:5]三位一起控制内存的读写方向。MY（Bit[7]）控制行地址顺序，MX（Bit[6]）控制列地址顺序，MV（Bit[5]）控制行列交换，如图 4.3.3 所示。

• 图 38.3.3 LCD 方向控制


4. LCD 显示功能函数

LCD正常工作后，接下来需要实现一些常用的功能函数，比如清屏、显示字符、字符串、数字变量、画线、填充等功能。

清屏功能的实现比较简单，先设置要填充的区域，然后向GRAM写入要填充的颜色即可，如代码段
4.3.9 所示。

代码段 4.3.9 LCD 清屏函数实现（driver_lcd.c）

/* 函数名： void LCD_SetCursor(uint16_t x, uint16_t y)
 * 输入参数：x:光标 x 坐标 y:光标 y 坐标
 * 输出参数：无
 * 返回值： 无
 * 函数作用：设置光标位置
*/
void LCD_SetCursor(uint16_t x, uint16_t y)
{
	LCD_Write_Cmd(lcddev.setx_cmd); 						// 设置 X 坐标指令
	LCD_Write_Data(x>>8); 									// 开始地址高 8 位
	LCD_Write_Data(x&0xFF); 								// 开始地址低 8 位
	LCD_Write_Data((lcddev.hor_res-1)>>8); 					// 结束地址高 8 位
	LCD_Write_Data((lcddev.hor_res-1)&0xFF); 				// 结束地址低 8 位

	LCD_Write_Cmd(lcddev.sety_cmd); 						// 设置 Y 坐标指令
	LCD_Write_Data(y>>8); 									// 开始地址高 8 位
	LCD_Write_Data(y&0xFF); 								// 开始地址低 8 位
	LCD_Write_Data((lcddev.ver_res-1)>>8); 					// 结束地址高 8 位
	LCD_Write_Data((lcddev.ver_res-1)&0xFF); 				// 结束地址低 8 位
}

/* 函数名： void LCD_Clear(uint16_t _color)
 * 输入参数：_color:颜色
 * 输出参数：无
 * 返回值： 无
 * 函数作用：LCD 清屏
*/
void LCD_Clear(uint16_t _color)
{
	uint32_t i = 0;
	uint32_t totalpoint = lcddev.hor_res * lcddev.ver_res; 	// 像素点总数

	lcd_color.backcolor = _color; 							// 设置背景颜色
	LCD_SetCursor(0, 0); 									// 设置显示位置

	LCD_Write_Cmd(lcddev.gram_cmd);							// 写入 GRAM 的指令
	for(i=0;i<totalpoint;i++) 								// 循环写像素颜色
	{
		LCD_Write_Data(lcd_color.backcolor);
	}
}

• 9-13行：设置列地址；先设置列开始地址的高低8位，这里假设为0，然后设置列结束地址的高低8位，这里为320，也就是列地址范围为0~320；
• 15-19行：设置行地址；先设置行开始地址的高低8位，这里假设为0，然后设置行结束地址的高低8位，这里为480，也就是列地址范围为0~480；这样设置之后，显示窗口即为整个屏幕空间；
• 36~40行：向GRAM写入颜色数据，颜色数据将在前面设置的显示窗口显示；

接着实现在LCD上显示字符，这个稍微复杂一点，需要先实现在LCD上指定位置显示像素点，如代码段4.3.10 所示。

代码段 4.3.10 LCD 显示像素点（driver_lcd.c）

/* 函数名： void LCD_DrawPoint(uint16_t x, uint16_t y, uint16_t color)
 * 输入参数：x,y:坐标 color:颜色
 * 输出参数：无
 * 返回值： 无
 * 函数作用：LCD 描点
*/
void LCD_DrawPoint(uint16_t x, uint16_t y, uint16_t color)
{
	LCD_Write_Cmd(lcddev.setx_cmd); 						// 设置 X 坐标指令
	LCD_Write_Data(x>>8); 									// 开始地址高 8 位
	LCD_Write_Data(x&0xFF); 								// 开始地址低 8 位
	LCD_Write_Data((lcddev.hor_res-1)>>8); 					// 结束地址高 8 位
	LCD_Write_Data((lcddev.hor_res-1)&0xFF); 				// 结束地址低 8 位

	LCD_Write_Cmd(lcddev.sety_cmd); 						// 设置 Y 坐标指令
	LCD_Write_Data(y>>8); 									// 开始地址高 8 位
	LCD_Write_Data(y&0xFF); 								// 开始地址低 8 位
	LCD_Write_Data((lcddev.ver_res-1)>>8); 					// 结束地址高 8 位
	LCD_Write_Data((lcddev.ver_res-1)&0xFF); 				// 结束地址低 8 位

	LCD_Write_Cmd(lcddev.gram_cmd); 						// 写入 GRAM 的指令
	LCD_Write_Data(color); 									// 写入颜色数据
}

• 9~19行：指定显示窗口位置；
• 21~22行：向GRAM写入一个颜色数据，因此只会在显示窗口的起始位置，显示指定的颜色；

接着实现在LCD上显示字符，这个稍微复杂一点，需要先准备ASCII字符表二维数组，每个字符由若干数据组成，定义在“font.h”里，字符显示的实现如代码段 4.3.11 所示。

代码段 4.3.11 LCD 显示字符（driver_lcd.c）

/* 函数名： void LCD_ShowChar(uint16_t x, uint16_t y, uint8_t num, uint8_t size, uint8_t mode)
* 输入参数：x,y:起始坐标 num:要显示的字符(" "--->"~") size:字体大小 12/16/24 mode: 是否叠加(1 叠加)
* 输出参数：无
* 返回值： 无
* 函数作用：在指定位置显示一个字符
*/
void LCD_ShowChar(uint16_t x, uint16_t y, uint8_t num, uint8_t size, uint8_t mode)
{
	uint8_t data, t, t1;
	uint16_t y0 = y;
	uint8_t csize = (size/8+((size%8)?1:0))*(size/2); // 得到字体一个字符对应点阵集所占的字节数
	num=num-' '; // 得到偏移后的值（ASCII 字库是从空格开始取模，所以-' '就是对应字符的字库）

	for(t=0; t<csize; t++)
	{
		if(size==12)
			data = asc2_1206[num][t]; //调用 1206 字体
		else if(size==16)
			data = asc2_1608[num][t]; //调用 1608 字体
		else if(size==24)
			data = asc2_2412[num][t]; //调用 2412 字体
		else
			return;

		for(t1=0;t1<8;t1++)
		{
			if(data&0x80) // 依次画最高位像素点
				LCD_DrawPoint(x, y, lcd_color.textcolor);
			else if(mode==0)
				LCD_DrawPoint(x, y, lcd_color.backcolor);

			data <<= 1;
			y++;

			if(y>lcddev.ver_res) // 超出垂直显示区域
				return;

			if((y-y0)==size) // 一列画完
			{
				y = y0;
				x++;
				if(x>lcddev.hor_res) // 超出水平显示区域
					return;
				break;
			}
		}
	}
}

• 11行：计算字体一个字符对应点阵集所占的字节数；
• 12行：得到字符在数组中的位置；
• 14行：循环把该字符所有的字节挨个处理；
• 16~23行：得到对应字库的对应字节；
• 25行：循环处理每个字节；
• 27~30行：取该字节最高位的数据，进行描点；
• 32行：更新最高字节内容；
• 33行：行数记录加1；
• 35~36行：当显示行数大于屏幕边界，退出；
• 38~45行：描完一列后，准备描下一列，更新相关标记；

接着实现字符串的显示，调用前面实现字符显示函数即可，注意显示边界，如代码段 4.3.12 所示。

代码段 4.3.12 LCD 显示字符串（driver_lcd.c）

/* 函数名： void LCD_ShowString(uint16_t x, uint16_t y, uint8_t size, uint8_t *p)
 * 输入参数：x,y:起点坐标 size:字体大小 *p:字符串起始地址
 * 输出参数：无
 * 返回值： 无
 * 函数作用：显示字符串
*/
void LCD_ShowString(uint16_t x, uint16_t y, uint8_t size, char *p)
{
	while((*p<='~')&&(*p>=' ')) 						// 判断是不是非法字符
	{
		LCD_ShowChar(x, y, *p, size, 0); 				// 显示该字符
		x+=size/2; // 字符位置水平偏移
		p++; // 指向下一个字符
		if(x>(lcddev.hor_res-size/2)) 					// 超出水平显示区域
		{
			x = 0;
			y+=size;
		}
		if(y>(lcddev.ver_res-size)) 					// 超出垂直显示区域
			break;
	}
}

其它的显示函数就不一一列举了，读者可直接看源码分析实现过程。

5. 主函数控制逻辑

在主函数里，依次初始化定时器、PWM、FSMC接口和LCD控制器。然后清屏，显示字符、字符串、数字、画线、填充矩形来验证LCD显示，如代码段 4.3.13 所示。

代码段 4.3.13 主函数逻辑控制（main.c）

	printf("**********************************************\n\r");
	printf("-->嘻嘻嘻：www.xxx.net\n\r");
	printf("-->LCD 显示实验\n\r");
	printf("**********************************************\n\r");

	TimerInit(); // 定时器初始化
	TimerPWMInit(); // PWM 初始化
	FSMC_LCD_Init(); // FSMC 接口初始化
	LCD_Init(); // LCD 初始化

	LCD_Clear(WHITE); // 清屏为白色

	LCD_ShowChar(0, 0, 'A', 24, 0); // 显示字符

	LCD_SetColor(BLACK, WHITE); // 设置字符串颜色和背景色,显示字符串
	LCD_ShowString(0, 24, 24, "www.100ask.net");

	LCD_SetColor(WHITE, RED); // 设置字符串颜色和背景色,显示数字
	LCD_ShowNum(0, 48, 123456789, 24);

	LCD_DrawLine(160, 120, 70, 310, BLUE); // 画线显示三角形
	LCD_DrawLine(70, 310, 250, 310, BLUE);
	LCD_DrawLine(250, 310, 160, 120, BLUE);

	LCD_Color_Fill(110,311, 210,411, GREEN); // 填充矩形

	while(1);
