驱动直流有刷电机

已于 2023-11-01 08:53:29 修改
阅读量266 收藏 10
点赞数 2
文章标签： 单片机 嵌入式硬件 笔记
于 2023-11-01 08:51:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_66915667/article/details/134153241
版权

前言：

本篇文章通过使用STM32F103C8T6作为主控驱动直流有刷减速电机，实现PWM驱动电机旋转，编码器测速，PID算法控制占空比等功能（注：本篇文章只是为记录本人的一个学习成果，如对某些东西理解有偏差，请谅解，欢迎评论区留言！！！）

目录：

一、概念

1.1 直流有刷电机

直流有刷电机在允许范围内，供电即可工作，只需要调整电压即可改变转速，具有良好的调速性能

**结构：**包括定子（产生固定磁场）、转子（若干绕组组成，受磁场力运动）、电刷（将外部电流输入到绕组上）和换向器（改变绕组中电流方向）。

**参数：**额定电压、额定电流、额定转速（r/min或PRM）、额定扭矩（kg*cm）、减速比（N：1）

**电机原理：**左手定则

左手定则判断方法：伸开左手，使拇指与其他四指垂直且在一个平面内，让磁感线从手心流入， 四指指向电流方向，大拇指指向的就是安培力方向（即导体受力方向）。 有刷直流电机在其电枢上绕有大量的线圈，所产生强大的磁场与外部磁场相互作用产生旋转运动。

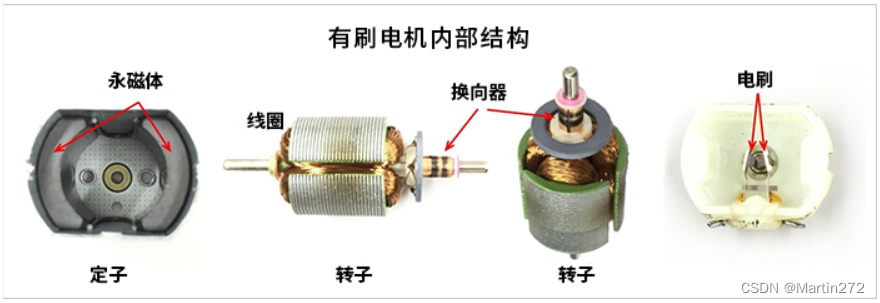

有刷电机内部结构图

在这里插入图片描述

1.2 PWM介绍

PWM(Pulse Width Modulation，脉冲宽度调制)。是一种利用微处理器的数字输出来对模拟电路进行控制的技术，广泛应用在测量、通信、功率控制等诸多领域。

PWM是定时器输出比较的典型应用。除STM32的基本定时器（TIM6、TIM7）外，其它定时器都支持PWM输出，每个通用定时器（TIM2、TIM3、TIM4、TIM5）可以同时产生4路PWM，每个高级定时器（TIM1、TIM8）可以同时产生多达7路PWM。

举个例子，若当前设置计数器为向上计数，定时器重载值为TIMx_ARR，通道1的捕获/比较寄存器值为TIMx_CCR1。如下图，首先定时器从0开始计数，在0t1时间段，TIMx_CNT<TIMx_CCR1，输出低电平；在t1t2时间段，TIMx_CNT>TIMx_CCR1，输出高电平；

t2时，TIMx_CNT=TIMx_ARR计数器溢出，重新从0开始，如此循环。

由此可以看出，TIMx_ARR决定PWM的周期，TIMx_CCR1决定PWM的占空比，此时占空比计算公式为：
在这里插入图片描述

下图为向上计数模式图：
在这里插入图片描述

1.3 编码器简述

（1）什么是编码器

编码器是一种将角位移或者角速度转换成一连串电数字脉冲的旋转式传感器，我们可以通过编码器测量到底位移或者速度信息。编码器从输出数据类型上分可以分为增量式编码器和绝对式编码器。
从编码器检测原理上来分，还可以分为光学式，磁式，感应式，电容式。常见的是光电编码器（光学式）和霍尔编码器（磁式）。 光电编码器的采集精度远高于霍尔编码器但价格更贵。

（2）编码器工作原理

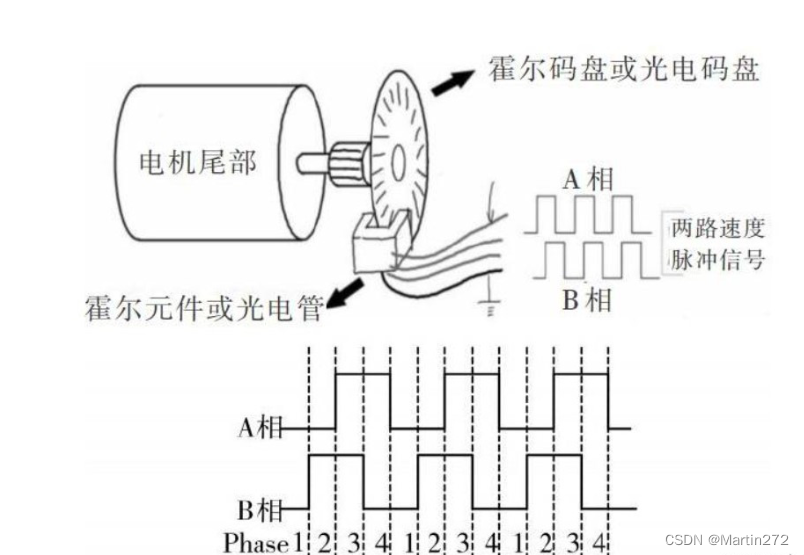

霍尔编码器是有霍尔马盘和霍尔元件组成。霍尔马盘是在一定直径的圆板上等分的布置有不同的磁极。霍尔马盘与电动机同轴，电动机旋转时，霍尔元件检测输出若干脉冲信号，为判断转向，一般输出两组存在一定相位差的方波信号。示意图如下：

在这里插入图片描述

1.4 PID 算法

（1）PID的一般形式

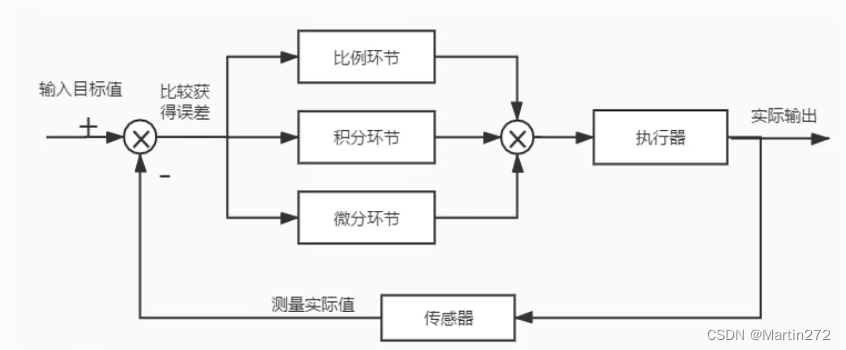

在这里插入图片描述

通过以上框图不难看出，PID控制其实就是对偏差的控制过程;如果偏差为0,则比例环节不起作用，只有存在偏差时，比例环节才起作用;积分环节主要是用来消除静差，所谓静差，就是系统稳定后输出值和设定值之间的差值，积分环节实际上就是偏差累计的过程把累计的误差加到原有系统上以抵消系统造成的静差;而微分信号则反应了偏差信号的变化规律，也可以说是变化趋势，根据偏差信号的变化趋势来进行超前调节，从而增加了系统的预知性;

（2）PID公式

  • 连续公式
    在这里插入图片描述

    • Kp——比例增益，Kp与比例度成倒数关系
    • Tt——积分时间常数
    • TD——一微分时间常数
    • u(t)——PID控制器的输出信号
    • e(t)——给定值r (t)与测量值误差

  • 离散公式与位置式公式

在这里插入图片描述

Kp : e(k)

Ki : ∑e(i) 误差的累加

Kd : e(k) - e(k-1) 这次误差-上次误差

离散公式也是位置式PID算法公式，同时也叫全量式PID

  • 增量式公式

在这里插入图片描述

Kp: e(k)-e(k-1) 这次误差-上次误差

Ki: e(i) 误差

Kd : e(k) - 2e(k-1)+e(k-2) 这次误差-2*上次误差+上上次误差

增量式PID根据公式可以很好地看出，一旦确定了 KP、TI 、TD，只要使用前后三次测量值的偏差， 即可由公式求出控制增量

二、所用工具及模块说明

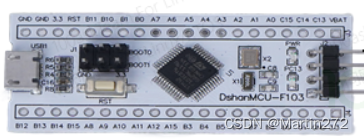

主控开发板：STM32F103C8T6(百问网的DshanMCU-F103)

在这里插入图片描述

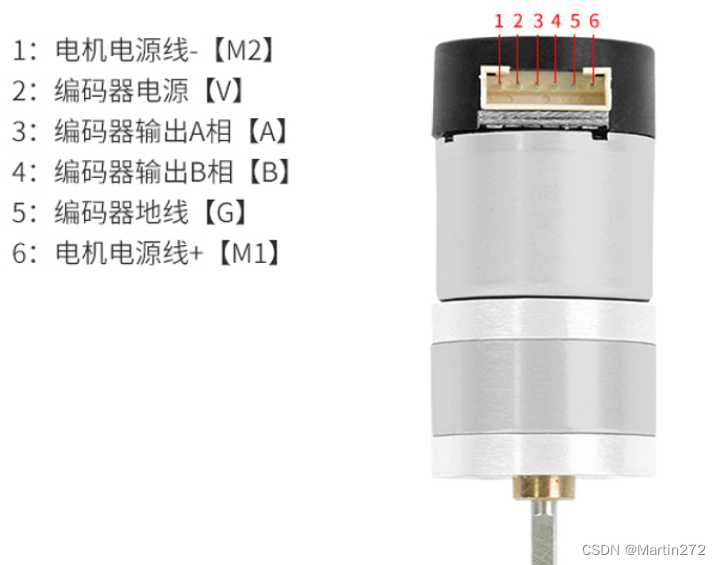

电机：亚博智能的310编码减速电机
在这里插入图片描述

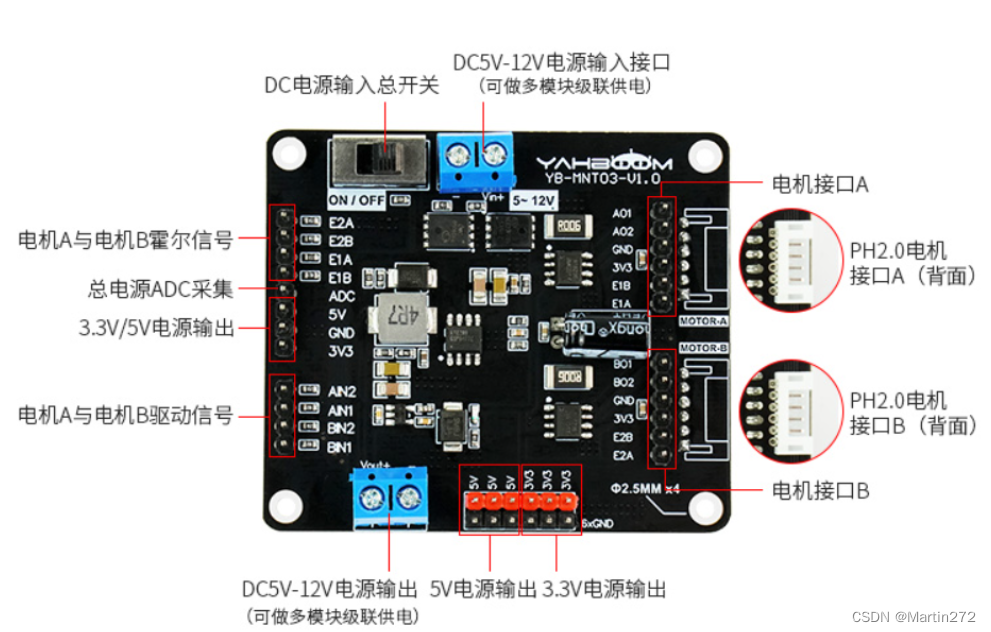

驱动板：亚博智能AT8236驱动板

在这里插入图片描述

STM32CubeMX软件

IDE: Keil5

ST_Link下载器

CH340串口模块

三、接线说明

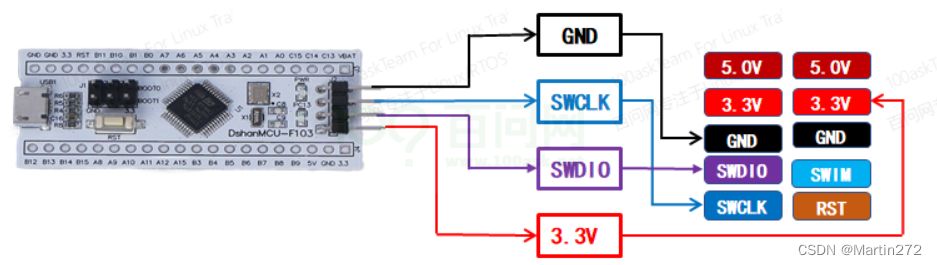

3.1 ST-Link 接线图

在这里插入图片描述

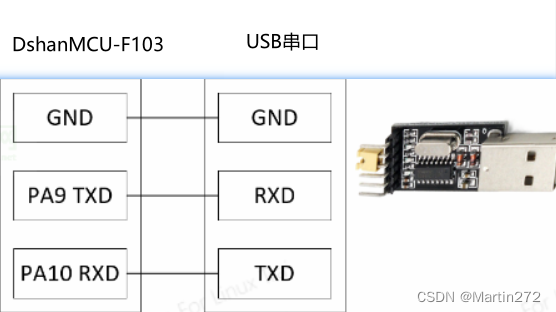

3.2 CH340接线图

在这里插入图片描述

3.3 驱动板与电机

驱动板口 电机引脚驱动板口 电机引脚
AO1–>M1BO1–>M1
AO2–>M2BO2–>M2
GAD–>GGAD–>G
3V3–>V3V3–>V
E1B–>BE2B–>B
E1A–>AE2A–>A

3.4 驱动板与主控板

驱动板 主控板驱动板 主控板
AIN1–>PA8E2A–>PB6
AIN2–>PB0E2B–>PB7
BIN1–>PA11E1A–>PA0
BIN2–>PB1E1B–>PA1
5V–>5V

四、CubeMX配置

4.1 配置下载调试接口

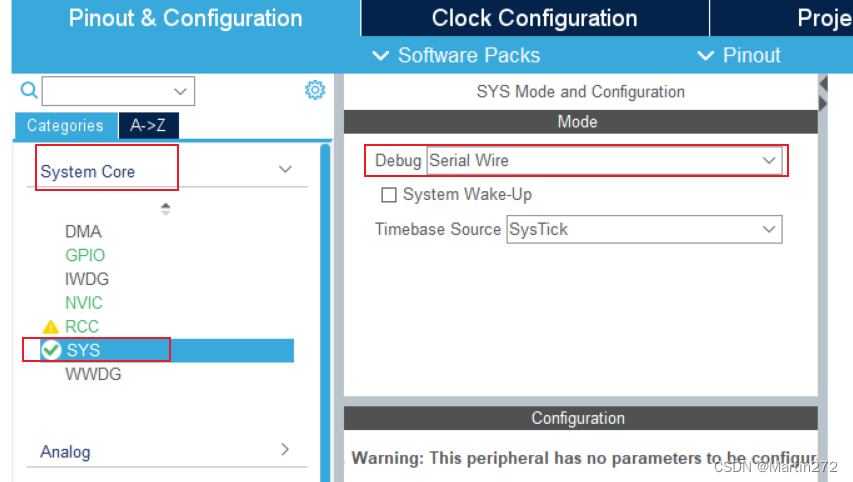

进如配置页面首先点击System Core,在选择其下的SYS,最后右边Debug里的Serial Wire,如下图所示：

在这里插入图片描述

4.2 配置时钟树

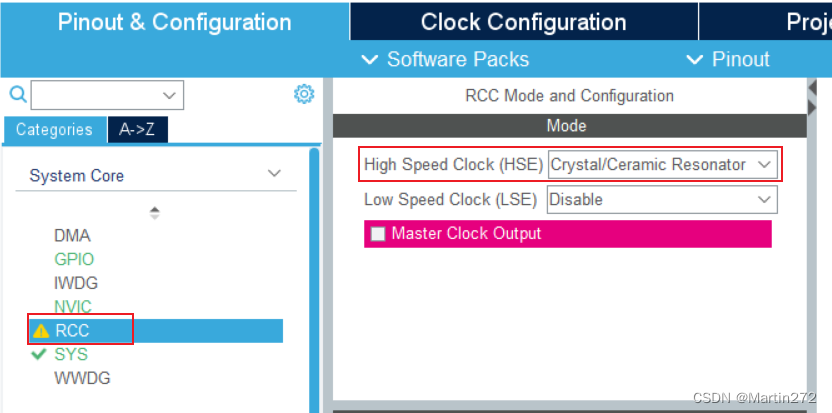

首先同样是System Core下，选则RCC,再选择右边的高速时钟源，最后再选晶振模式，如下图所示：

在这里插入图片描述

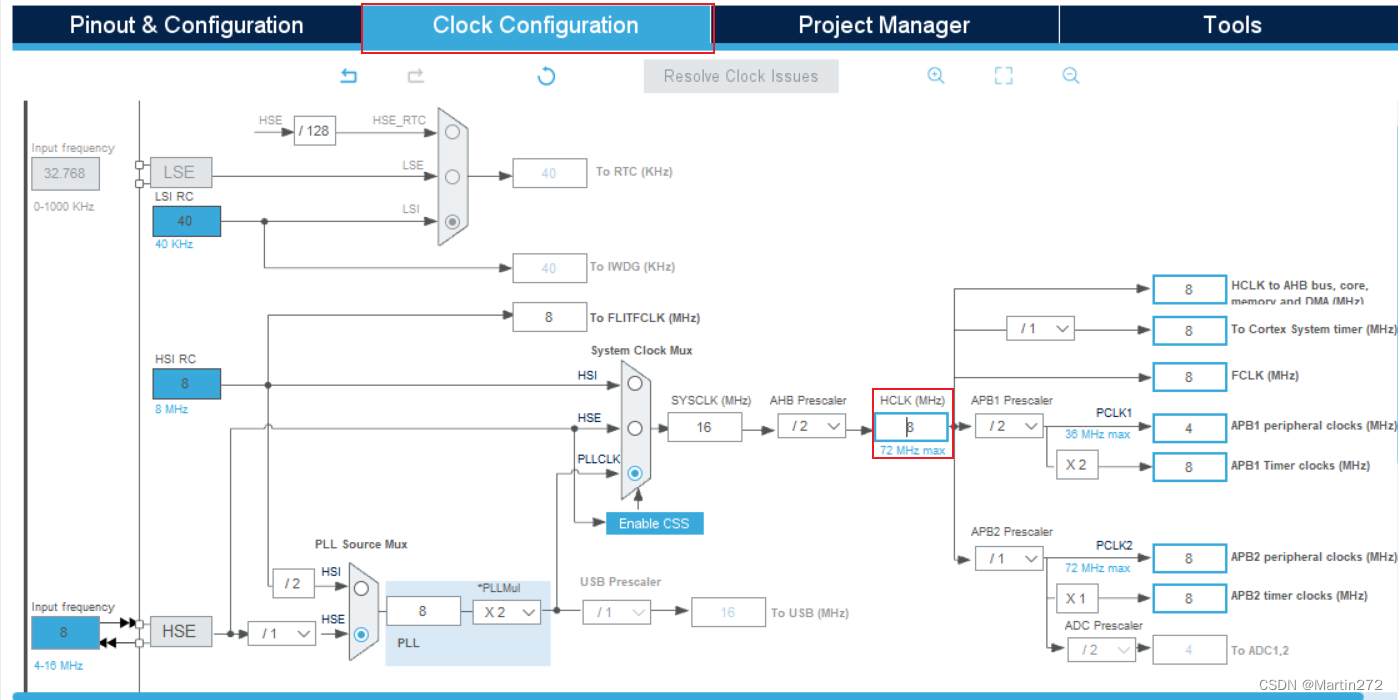

接下来去时钟配置界面配置系统时钟频率。直接在HCLK时钟那里输入MCU允许的最高时钟频率。F103的最高频率是72Mhz，所以直接在那里输入72然后按回车，如图所示：

在这里插入图片描述

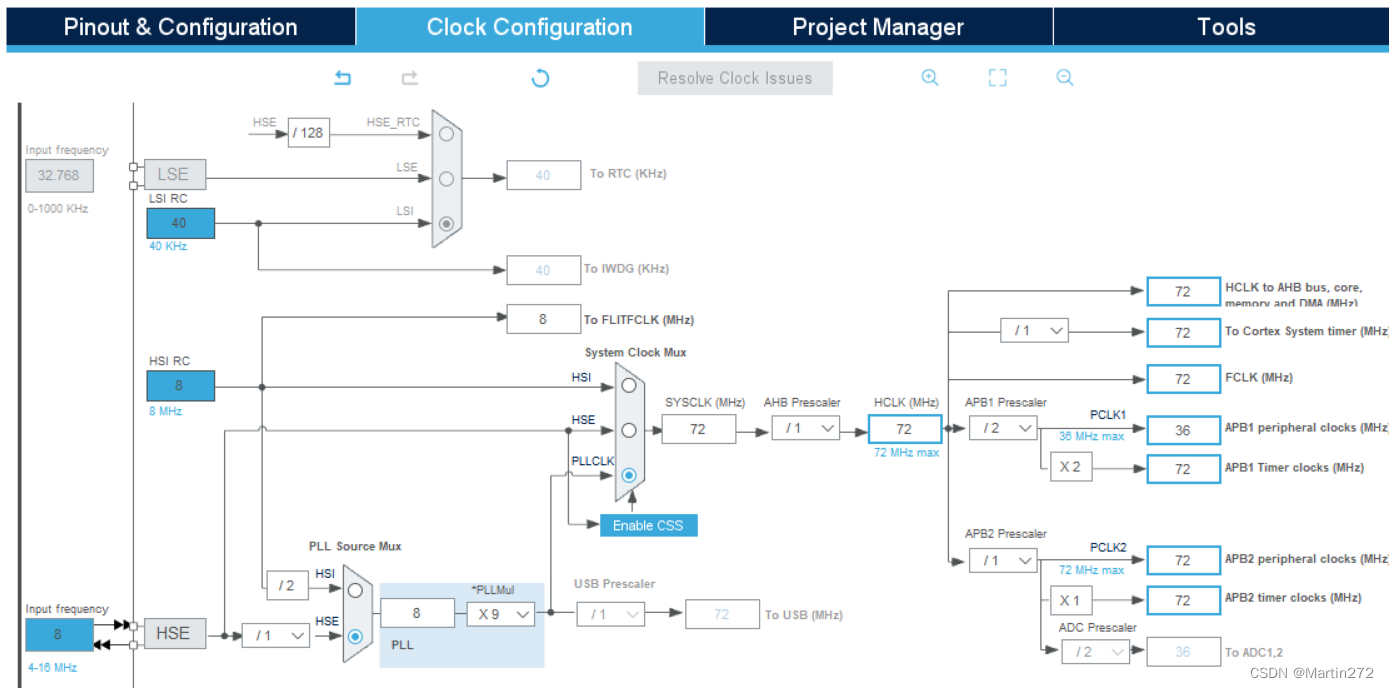

回车后CubeMX会自动计算得到各个分频系数和倍频系数，在提示框中点击“OK”，就开始自动配置时钟，配置成功后，结果如下图所示：

在这里插入图片描述

4.3 配置串口

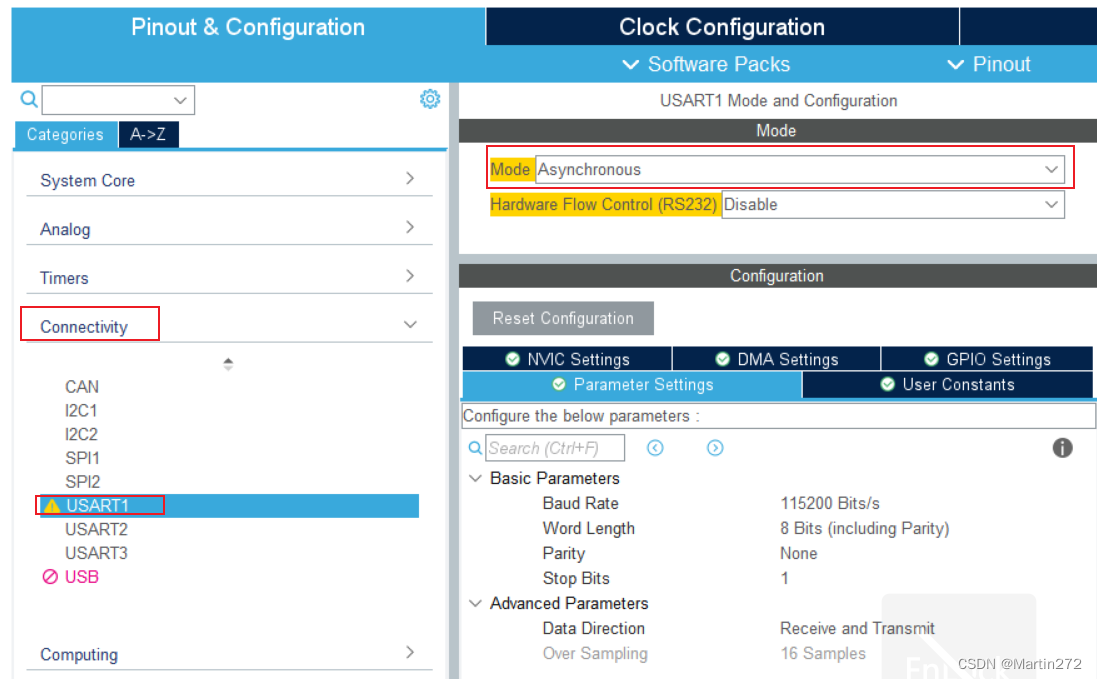

点击Connectivity选择USART1，再点击右边Mode选择Asynchronous，如下图所示：

在这里插入图片描述

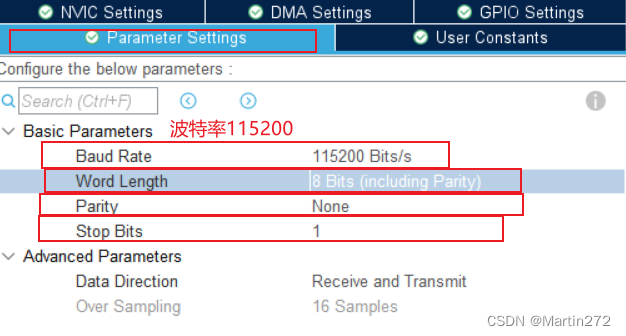

最后在配置参数,设置为115200、数据位8、奇偶校验位None、停止位1，如下图所示：

在这里插入图片描述

4.4 配置PWM

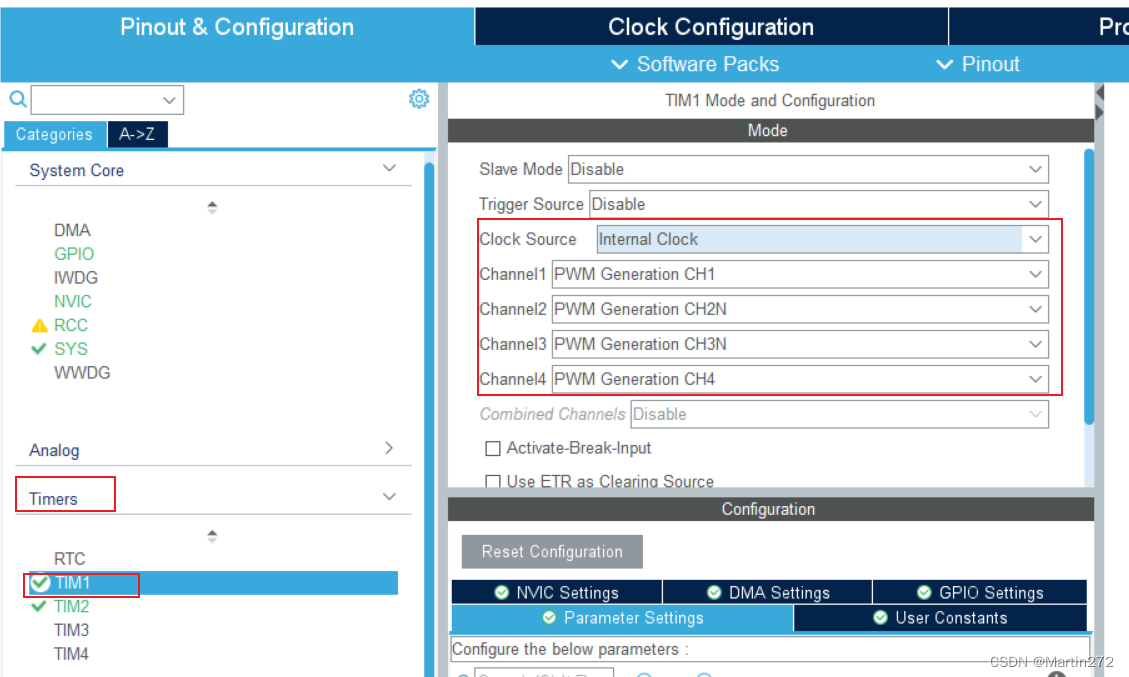

关于PWM能使用哪些定时器在上边概念一章中的PWM介绍中已经简单说过啦，这里PWM我选用的是TIM1,用的是互补输出，在TIM1中每个通道我都使用啦，为的是验证这样可不可，事实证明是可以的，大家选择通道不用我这么麻烦，选择其中两个通道就可以实现同样功能

在这里插入图片描述

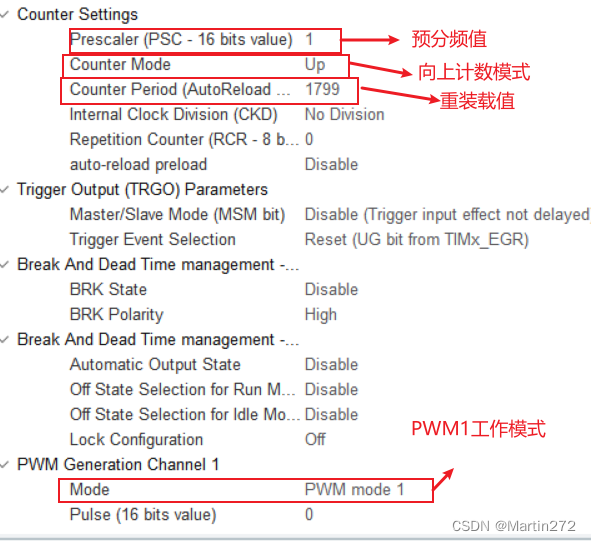

接下来设置Configuration选项中Parameter Settings的参数 ，如下图所示：

在这里插入图片描述

​

只修改上图所画，其余保持默认即可！

4.5 配置编码器模式

开启编码器，点击TIM2，选择编码器模式，如下图所示：

在这里插入图片描述

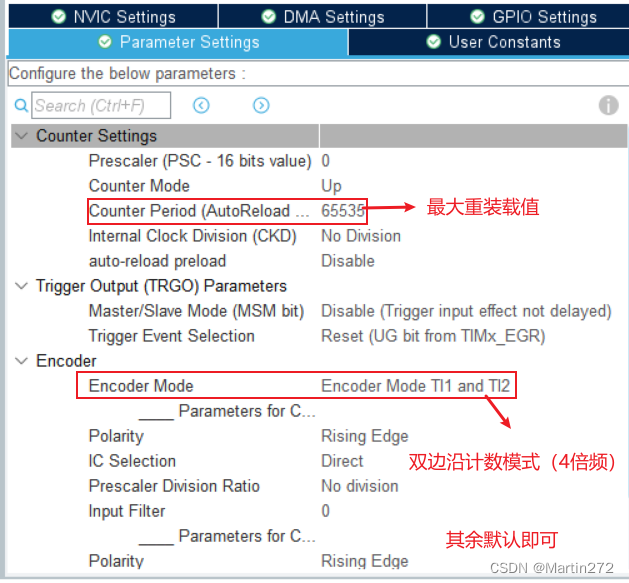

接下再来在配置设置Configuration选项中Parameter Settings的参数,如下图所示：

在这里插入图片描述

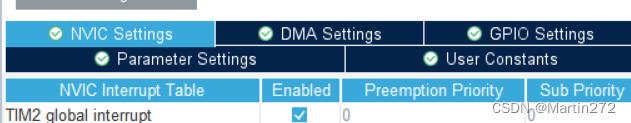

最后点击NVIC,使能中断，如图所示：

在这里插入图片描述

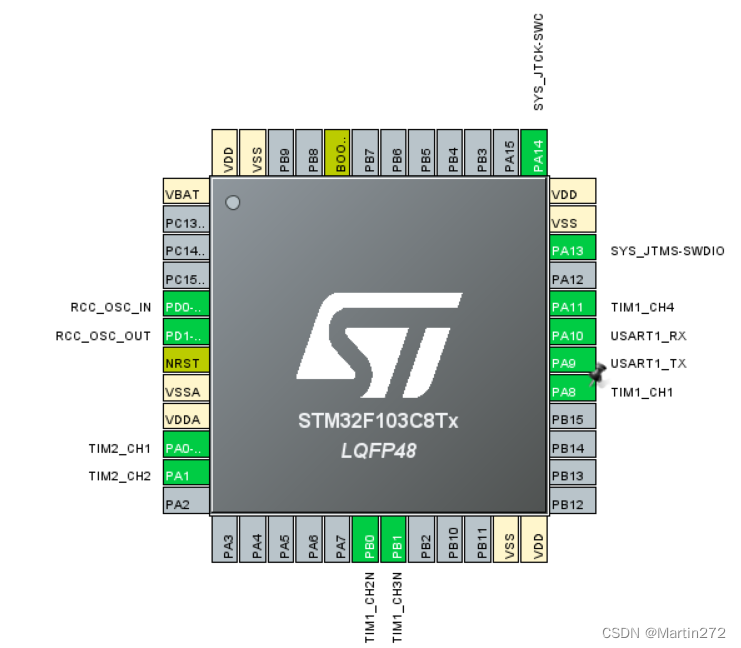

4.6 芯片最终引脚图

在这里插入图片描述

五、代码部分

5.1 电机控制部分

moto.c

#include "moto.h"
#include "tim.h"

int32_t PWM_Duty = 0;

void SetMotorSpeed(int16_t Duty)
{
  __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_1,Duty);
}

//启动电机
void SetMotorStart()
{
  HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);
  HAL_TIMEx_PWMN_Stop(&htim1,TIM_CHANNEL_1);         // 停止输出
}

//启动电机1输入1正转，输入2反转，输入0停止
void SetMotor1Dir(uint16_t dir)
{
	if(dir == 1)
	{
		__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,PWM_Duty);


		 HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);

	     HAL_TIMEx_PWMN_Stop(&htim1,TIM_CHANNEL_2);         // 停止输出
	}
	else if(dir == 2)
	{
		__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,PWM_Duty);


		HAL_TIM_PWM_Stop(&htim1,TIM_CHANNEL_1);
		HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_2);         // 开始输出
	}
	else
	{
		HAL_TIM_PWM_Stop(&htim1,TIM_CHANNEL_1);
		HAL_TIMEx_PWMN_Stop(&htim1,TIM_CHANNEL_2);         // 停止输出
	}
}

//启动电机2输入1正转，输入2反转，输入0停止
void SetMotor2Dir(uint16_t dir)
{
	if(dir == 1)
	{
		__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_4,PWM_Duty);

		 HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_4);
	     HAL_TIMEx_PWMN_Stop(&htim1,TIM_CHANNEL_3);         // 停止输出
	}
	else if(dir == 2)
	{
		__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,PWM_Duty);

		HAL_TIM_PWM_Stop(&htim1,TIM_CHANNEL_4);
		HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_3);         // 开始输出
	}
	else
	{
		HAL_TIM_PWM_Stop(&htim1,TIM_CHANNEL_4);
		HAL_TIMEx_PWMN_Stop(&htim1,TIM_CHANNEL_3);         // 停止输出
	}
}

添加完电机控制部分就可以在main中添加代码启动电机

在这里插入图片描述

5.2 验证串口控制电机旋转

在USART.C添加重定义C库函数printf 代码如下：

//重定向c库函数printf
int fputc(int c, FILE *f)
{
    (void)f;
    HAL_UART_Transmit(&huart1, (const uint8_t *)&c, 1, 10);
    return c;
}

//重定向c库函数getchar,scanf
int fgetc(FILE *f)
{
    uint8_t ch = 0;
    (void)f;

    /* Clear the Overrun flag just before receiving the first character */
    __HAL_UART_CLEAR_OREFLAG(&huart1);

    /* Wait for reception of a character on the USART RX line and echo this
    * character on console */
    HAL_UART_Receive(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
    return ch;
}

/*
 * 添加如下代码，则不需要在工程设置中勾选Use MicroLIB
*/

#pragma import(__use_no_semihosting)

struct __FILE
{
	int a;
};

FILE __stdout;
FILE __stdin;
void _sys_exit(int x)
{

}

重定向后在main添加如下串口回调函数，即可控制，代码如下：

//测试串口控制
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance==USART1)
	{
		if(data==1)
		{
		HAL_UART_Transmit(&huart1,(uint8_t *)&"电机正转！\r\n",sizeof("电机正转！\r\n"),HAL_MAX_DELAY);
		HAL_UART_Receive_IT(&huart1,&data,sizeof(data));
		}
		else if(data==2)
		{
		HAL_UART_Transmit(&huart1,(uint8_t *)&"电机反转！\r\n",sizeof("电机反转！\r\n"),HAL_MAX_DELAY);
		HAL_UART_Receive_IT(&huart1,&data,sizeof(data));
		}
		else if(data==0)
		{
		HAL_UART_Transmit(&huart1,(uint8_t *)&"电机停止！\r\n",sizeof("电机停止！\r\n"),HAL_MAX_DELAY);
		HAL_UART_Receive_IT(&huart1,&data,sizeof(data));
		}
		else
		{
		HAL_UART_Transmit(&huart1,(uint8_t *)&"error！\r\n",sizeof("error\r\n"),HAL_MAX_DELAY);
		HAL_UART_Receive_IT(&huart1,&data,sizeof(data));
		}
		HAL_UART_Receive_IT(&huart1,(uint8_t*)&data,sizeof(data));//打开下一次串口接收中断
	}
}

5.3 编码器部分

//编码器实验
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{

  static uint16_t i = 0;
  i++;

  if(__HAL_TIM_IS_TIM_COUNTING_DOWN(&htim2))
    OverflowCount--;       //向下计数溢出
  else
    OverflowCount++;       //向上计数溢出

  if(i == 1000)/* 1000ms计算一次 */
  {
    /* 电机旋转方向 = 计数器计数方向 */
    Motor_Direction = __HAL_TIM_IS_TIM_COUNTING_DOWN(&htim2);

    /* 当前时刻总计数值 = 计数器值 + 计数溢出次数 * ENCODER_TIM_PERIOD  */
    Capture_Count =__HAL_TIM_GET_COUNTER(&htim2) + (OverflowCount * 65535);

    /* 转轴转速 = 单位时间内的计数值 / 编码器总分辨率 * 时间系数  */
    Speed = (float)(Capture_Count - Last_Count) / 13 * 20 * 4 * 10 ;

    printf("电机方向：%d\r\n", Motor_Direction);
    printf("单位时间内有效计数值：%d\r\n", Capture_Count - Last_Count);/* 单位时间计数值 = 当前时刻总计数值 - 上一时刻总计数值 */
    printf("电机转轴处转速：%.2f 转/秒 \r\n", Speed);
    printf("电机输出轴转速：%.2f 转/秒 \r\n", Speed/20);/* 输出轴转速 = 转轴转速 / 减速比 */

    /* 记录当前总计数值，供下一时刻计算使用 */
    Last_Count = Capture_Count;

	/* 数据清零,等待下一秒重新记录数据 */
    i = 0;
  }
}

5.4 PID部分

pid.c

/* PID结构体 */
PID_TypeDef  sPID;               // PID参数结构体
PID_TypeDef  *ptr =  &sPID;

void PID_ParamInit()
{
    sPID.LastError = 0;               // Error[-1]上一次的误差
    sPID.PrevError = 0;               // Error[-2]上上次的误差
    sPID.Proportion = SPD_P_DATA; // 比例常数 Proportional Const
    sPID.Integral = SPD_I_DATA;   // 积分常数  Integral Const
    sPID.Derivative = SPD_D_DATA; // 微分常数 Derivative Const
    sPID.SetPoint = TARGET_SPEED;     // 设定目标Desired Value
}
/**
  * 函数名称：速度闭环PID控制设计
  * 输入参数：当前控制量
  * 返 回 值：目标控制量
  * 说    明：无
  */
int32_t SpdPIDCalc(float NextPoint)
{
  float iError,iIncpid;
  iError = (float)sPID.SetPoint - NextPoint; //偏差

  /* 给恒定的占空比的时候，0.5r/m 的跳动范围是正常的 */
  if((iError<0.5f )&& (iError>-0.5f))
    iError = 0.0f;

  iIncpid=(sPID.Proportion * iError)                //E[k]项
              -(sPID.Integral * sPID.LastError)     //E[k-1]项
              +(sPID.Derivative * sPID.PrevError);  //E[k-2]项

  sPID.PrevError = sPID.LastError;                  //存储误差，用于下次计算
  sPID.LastError = iError;
  return(ROUND_TO_INT32(iIncpid));                  //返回增量值

}

pid.h

typedef struct
{
     int32_t  SetPoint;      //设定目标 Desired Value
	 float    SumError;    //误差累计
     float Proportion;       //比例常数 Proportional Const
     float Integral;         //积分常数
     float Derivative;       //微分常数
     int LastError;          //上一次的误差
     int PrevError;          //上上次的误差
} PID_TypeDef;

/* 四舍五入 */
//将浮点数x四舍五入为int32_t
#define ROUND_TO_INT32(x)   ((int32_t)(x)+0.5f)>=(x)? ((int32_t)(x)):((uint32_t)(x)+1)

#define  SPD_P_DATA      5.5f        // P参数
#define  SPD_I_DATA      1.56f       // I参数
#define  SPD_D_DATA      0.0f        // D参数
#define  TARGET_SPEED    100.0f      // 目标速度    15r/m

extern __IO uint32_t uwTick;

void PID_ParamInit(void) ;
int32_t SpdPIDCalc(float NextPoint);

#endif

5.5 pid速度闭环PID控制系统

滴答定时器中断回调函数

void HAL_SYSTICK_Callback(void)
{
  __IO int32_t Spd_Pulse = 0;       // 编码器捕获值 Pulse

  __IO int32_t Spd_PPS   = 0;       // 速度值 Pulse/Sample
  __IO float Spd_RPM     = 0;       // 速度值 r/m

  /* 速度环周期100ms */
  if(uwTick % 100 == 0)
  {
    Spd_Pulse = (OverflowCount*65535) + (int32_t)__HAL_TIM_GET_COUNTER(&htim2);
    Spd_PPS = Spd_Pulse - Last_Count;
    Last_Count = Spd_Pulse ;

    /* 11线编码器,30减速比,一圈脉冲信号是13*20*4 */
    /* 放大10倍计算r/s，放大60则是计算r/m*/
    Spd_RPM = (float)(Spd_Pulse - Last_Count) / 13 * 20 * 4 * 10 ;


    /* 计算PID结果 */
    if(Start_flag == 1)
    {
      PWM_Duty += SpdPIDCalc(Spd_RPM);

      /* 判断当前运动方向 */
      if(PWM_Duty < 0)
      {
        Motor_Dir = 1; //顺时针
        {HAL_TIM_PWM_Stop(&htim1,TIM_CHANNEL_1);\
         HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_1);}
        /* 限制占空比 */
        if(PWM_Duty < -(4199-100))
          PWM_Duty = -(4199-100);
        /* 直接修改占空比 */
        SetMotorSpeed(-PWM_Duty);
      }
      else
      {
        Motor_Dir = -1;
        {HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);\
         HAL_TIMEx_PWMN_Stop(&htim1,TIM_CHANNEL_1);}
        if(PWM_Duty > (4199-100))
          PWM_Duty = (4199-100);
			SetMotorSpeed(PWM_Duty);
      }
    }
  }
 }
Martin272
关注
  • 2
    点赞
  • 踩
  • 10
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
直流有刷电机控制原理及工程问题记录
爱出名的狗腿子
06-12 4508
尽管大家都说直流有刷电机简单，但是其实往往很多人对于直流有刷电机的控制也仅仅只停留在表面，对于其内部的一些控制原理并没有弄的太明白，仅仅达到了可以简单控制使用的程度，但是当遇到一些复杂情况，或者想要对其控制更为深入，或想要使得设计的产品更加稳定时，就有点捉襟见肘了。 本篇博文将**从电磁学原理的角度**开始**概述直流电机如何转动**，并梳理一些**实际项目应用场景中遇到的问题以及解决方案**，同时**对解决方案的原理进行描述**，主要目的是一方面用来做个人知识的梳理记录，另一方......
直流电机驱动电路原理图
01-09
直流电机驱动电路原理图，经本人调试已经通过，可行的电路原理图
stm32c8t6+PID算法驱动
12-22
stm32c8t6+PID算法驱动
STM32F405RGT6 控制直流电机芯片MotorDrive-AT8236， IMU42605 源码。采用FreeRTOS
05-06
机器人运动控制板，四轮驱动。MCU为 STM32F405RGT6 #include "main.h" #include "ShareWare.h" #include "cmsis_os.h" void SystemClock_Config(void); void MX_FREERTOS_Init(void); int main(void) { HAL_Init(); SystemClock_Config(); MX_TIM1_Init();////TIM1-PWM初始化函数 MX_USART3_Init();//USART3初始化函数 RS485_RD_GPIO_Init(&RS485, GPIOB, GPIO_PIN_1);//RS485芯片RD引脚配置 MX_CAN1_Init();//CAN1初始化函数 CAN1_SetTxMsg();//设置CAN1 TX消息 HAL_Delay(600);//ms延时函数 /* Call init function for freertos objects (in freertos.c) */ M
AT8236 单通道刷式直流电机驱动芯片.pdf
05-13
AT8236是一款刷式直流电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM)来控制电机转速，同时具备低功耗休眠模式。AT8236集成同步整流功能，可显著降低系统功耗要求。内部保护功能包含过流保护，短路保护，欠压锁定和过温保护。AT8236提供一种带有裸露焊盘的ESOP8封装，能有效改善散热性能，且是无铅产品，符合环保标准。
智能小车电机驱动模块电路L298N原理图+PCB源文件-电路方案
04-22
这是一款做智能小车必须具备的一个电机驱动模块，本模块采用的驱动芯片是L298n，可以控制2个直流减速电机 焊接图实物图如下: 电机驱动电路原理图截图: PCB源文件截图:
STM32编程L298N驱动直流有刷电机实现PID位置、速度双闭环控制实现
laobaisoft的博客
11-30 3212
为实现完成PID控制需要使用STM32定时器的输出通道和互补输出通道共同控制引脚链接驱动器驱动电机和编码器链接STM32 MCU定时器的编码器接口来实现一个完成的驱动、反馈闭环，根据STM32MCU的数据手册可以查询定时器的各引脚的功能。根据定义的引脚初始化以后就可以控制运行状态的进程里编辑PID控制代码了。在相应的.h资源文件利用宏定义实现功能引脚和指定功能的一一对应。为了调试我们还定义了串口输出引脚和按键控制引脚的定义。STM32F103ZET6MCU定时器引脚功能定义。电机驱动控制引脚定义代码。
直流有刷电机及Matlab/Simulink驱动仿真
小师兄的学习记录
09-04 6278
文章分析直流有刷电机的工作原理，并通过Matlab/Simulink进行直流有刷电机的驱动仿真
电机应用-直流有刷电机
weixin_47077788的博客
11-06 1250
L298N是ST公司的产品，内部包含4通道逻辑驱动电路，是一种二相和四相电机的专门驱动芯片，即内含两个H桥的高电压大电流双桥式驱动器，接收标准的TTL逻辑电平信号，可驱动4.5V~46V、2A以下的电机，电流峰值输出可达3A。所以选电机时，除了考虑转速还要考虑堵转。线框有电流时，线框就会收到磁场的作用力，按照左手定则，红色线框受到力F1，蓝色线框受到力F2，F1和F2力的方向相反，使得线框会转动。PWM通过一定的频率来改变通电和断电的时间，从而控制电路输出功率，在电机的控制周期中，通电时间决定了它的转速。
BTS7960B电机驱动PCB&原理图
12-08
BTS7960B直流电机驱动PCB&原理图 驱动电流可达43A，最高驱动频率25HZ PWM控制输出 过压过流过热自动保护
基于AT89S52单片机的步进电机驱动（原理图+程序）-电路方案
04-22
输入电压12V，经稳压电路后输出5V电压；（12V给电机供电） 电路中四个按键控制电机转速:（由左到右1:正转 ；2: 反转 ；3: 加速；4: 减速；） 电路中的四位一体数码管显示转速； 电路中的单独的数码管显示电机的档位（正转为1；反转为2；加速为3；减速为4）； 加速/（减速）时:每按一次按键数码管显示转速加1/（减1） 电机驱动电路输入端的四个接线端由上到下依次为P1_0,P1_1,P1_2,P1_3
a4950电机驱动模块-电路方案
04-20
功能:可以控制2个电机正反转（比如平衡小车就只需一个这个模块） 电压:7.6~40V 电流:模块带限流保护，2A(过流不会断电，只会限制最大输出电流) 控制:需要4个PWM引脚。（如果不需要反转，只需要2个PWM引脚。）使用比L298简单的多
83、基于AT89S52单片机的步进电机驱动（原理图+程序）.rar
07-15
输入电压12V，经稳压电路后输出5V电压；（12V给电机供电） 电路中四个按键控制电机转速：（由左到右1：正转 ；2: 反转 ；3: 加速；4: 减速；） 电路中的四位一体数码管显示转速； 电路中的单独的数码管显示电机的档位（正转为1；反转为2；加速为3；减速为4）； 加速/（减速）时：每按一次按键数码管显示转速加1/（减1） 电机驱动电路输入端的四个接线端由上到下依次为P1_0,P1_1,P1_2,P1_3
STM32实现直流有刷电机电流环+位置环双环控制【直流有刷电机驱动】.zip
05-23
STM32实现直流有刷电机驱动。 项目代码可顺利编译运行~
【Proteus仿真】Arduino UNO驱动直流有刷电机转动实验
perseverance51博客
02-07 3689
【Proteus仿真】Arduino UNO驱动直流有刷电机转动实验
基于stm32F4的项目总结：控制层设计（四）直流有刷电机驱动基础知识
superyang423的博客
07-14 2630
直流有刷电机介绍 ​ 直流有刷电机（Brushed DC motor）具有结构简单、易于控制、成本低等特点，在一些功能简单的应用场合，或者说在能够满足必要的性能、低成本和足够的可靠性的前提下，直流有刷电机往往是一个很好的选择。例如便宜的电子玩具、各种风扇和汽车的电动座椅等。基本的直流有刷电机在电源和电机之间只需要两根电缆，这样就可以节省配线和连接器所需的空间，并降低电缆和连接器的成本。此外，还可以使用 MOSFET/IGBT 开关对直流有刷电机进行控制，给电机提供足够好的性能的同时，整个电机.
【电机应用控制】——直流有刷电机&驱动板/编码器介绍&PID算法&实操代码思路
weixin_51658186的博客
04-14 8808
声明：学习笔记来自正点原子B站教程，仅供学习交流！！玩具车、平衡车、无人机、印刷机、打印机、手机振动马达等电机即电动机（motor），也叫作马达，电能转化为机械能。按电源：直流、交流按用途：驱动用、控制用按运转速度：高速、低速、恒速、调速直流电机（有刷、无刷）、舵机、步进电机、伺服电机1、直流有刷电机（Brushed DC Motor，简称BDC）是内含电刷装置的将直流电能转化为机械能的电动机。例如四驱赛车四个马达操控方便、成本低、维护时换电刷即可；
直流有刷电机控制 - 驱动电路（二）
u011030644的博客
06-22 1477
1.如图所示为最常见的推挽驱动电路，我附加了具有正反转功能的电机驱动控制，正反转是由两个继电器组成。使用推挽电路来驱动NMOS管时充电电流和放电电流都很大，因此NMOS管导通快，关断也快，而且NMOS温度不会很高。下面来介绍一下该电路的原理。（1）PWM_MCU是由单片机给出的PWM波信号，该信号是由一些列高低电平的方波构成。当信号为高电平的时候Q3导通，经过R47再到Q5的g极，此时mos导通，如果是K1闭合是正转那么K2闭合就是反转。（2）当PWM低电平时使得Q3关断，Q6导通。
大功率直流有刷电机驱动
最新发布
03-20
大功率直流有刷电机驱动是一种常见的电机驱动方式，用于控制大功率直流有刷电机的运行。下面是大功率直流有刷电机驱动的介绍： 1. 电源供电：大功率直流有刷电机驱动通常需要使用高功率的直流电源来为电机提供电能。这些电源通常需要具备较高的电压和电流输出能力，以满足电机的工作需求。 2. 电机控制：大功率直流有刷电机驱动通过控制电机的电流和转速来实现对电机的精确控制。常见的控制方式包括PWM（脉宽调制）控制和电流反馈控制。 3. 驱动器：大功率直流有刷电机驱动通常需要使用专门的驱动器来实现对电机的控制。驱动器通常包括功率放大器、电流传感器、速度反馈传感器等组件，用于实现对电机的精确控制和保护。 4. 保护功能：大功率直流有刷电机驱动通常具备多种保护功能，以确保电机和驱动器的安全运行。常见的保护功能包括过流保护、过温保护、过压保护等，可以有效避免电机和驱动器因异常情况而损坏。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
