Multisim仿真学习

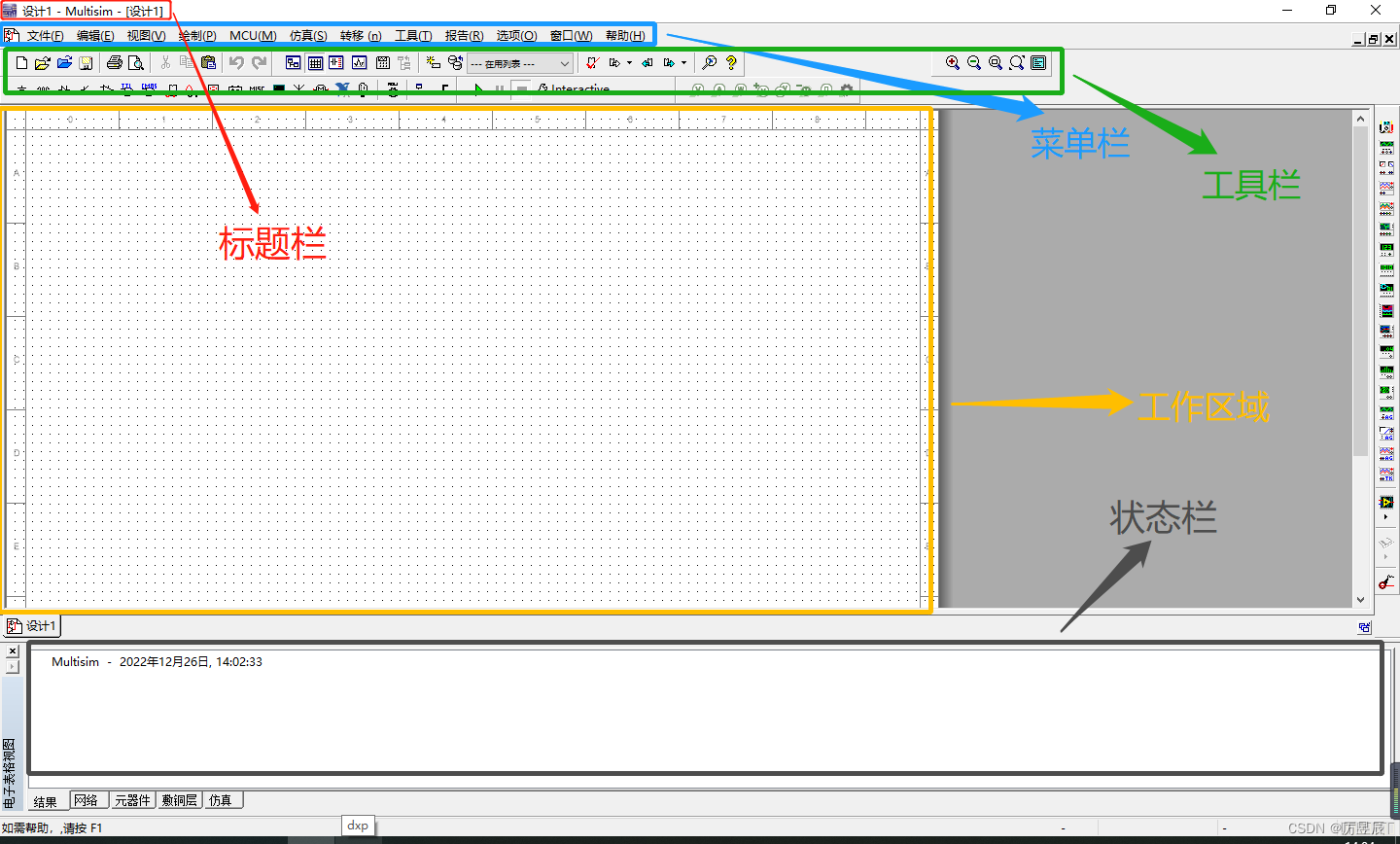

打开之后的主界面：

绘制命令可以放置很多的东西（和右键一模一样）并且有着属于自己的快捷键，如绘制总线ctrl+U.

网络属性：

双击导线或者右键点击导线会出现属性，打开网络属性，可以修改导线的颜色和线宽等参数。

总线：

总线没有任何实质的电气连接意义，仅仅是为了绘图和读图方便而采取的一种简化连线的表现形式。

节点：

T型交叉时，如果是相互连接的，那么会自动放置节点。

而对于十字型交叉，如果是相互连接的，需要自己手动放置节点。

这里要注意，先绘制相交导线，在绘制节点是错误的，此时并没有真正的相连。

有两种方法可以解决：

（1）先绘制节点，在绘制导线。

（2）先绘制一个T字交叉，自动添加节点，然后再绘制第4根导线。

文字说明：

绘制-->文本

文本注释：

绘制-->注释

在页连接器：
绘制-->连接器-->在页连接器

一个信号断点放个 页连接器 ，另一个点放一个编号一样的页连接器，中间没线信号也过去了，就是这两个编号一样点是有导线 连在一起 的意思

全局连接器：

在同一电路中实现两点之间的连接。

网络符号：

具有相同网络标签的导线或元器件引脚不管在图上是否连接在一起，其电气关系都是连接在一起的。特别是在连接的线路比较远，或者线路过于复杂，而使走线比较困难时，使用网络标签代替实际走线可以大大简化原理图。

元器件：

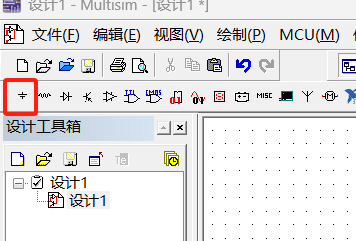

（1）放置源

有直流电源有交流电源等

（2）放置基本

有电阻(RESIS)，电容，电感

电阻(RESISTOR):该元器件栏中的电阻都是标称电阻，是根据真实电阻元器件而设计的，其电阻值不能改变。

排阻(RESISTOR PACK):相当于多个电阻并列封装在一个壳内，它们具有相同的阻值。

电位器(POTENTIOMETER):即可调电阻，可以通过键盘字母动态调节电阻，大写表示增加电阻值，小写表示减小电阻值，调节增量可以设置。

电容(CAPACITOR):所有电容都是无极性的，不能改变参数，没有考虑误差，也未考虑耐压大小。

电解电容器(CAP_ELECTROLIT):所有电容都是有极性的，“+”极性端子需要接直流高电位。

可变电容(VARIABLE_CAPACITOR):电容量可在一定范围内调整，使用情况和电位器类似。

电感(INDUCTOR):使用情况和电容、电阻类似。

可变电感(VARIABLE_INDUCTOR):使用方法和电位器类似。

开关(SWITCH):包括电流控制开关、单刀双掷开关(SPDT)、单刀单掷开关(SPST)、时间延时开关(TD_SWI)、电压控制开关。

变压器(TRANSFORMER):包括线形变压器模型，变比N=V1/V2，VI是一次线圈电压、V2 是二次

线圈电压，二次线圈中心抽头的电压是 V2的一半。这里的电压比不能直接改动，如果要变动，则需要修改变压器的模型。使用时要求变压器的两端都接地。

非线性变压器(NON_LINEAR-TRANSFORMER):该变压器考虑了铁心的饱和效应。可以构造初、次级线圈间损耗、漏感、铁心尺寸大小等物理效应。

复数(或 Z)负载(Z_LOAD)：包括一些阻抗负载，如 RLC 并联负载、RLC串联负载等，可对其中的电感、电阻、电容等参数进行修改。

继电器(RELAY):继电器的触点开合是由加在线圈两端的电压大小决定的。

连接器(CONNECTORS):作为输入/输出插座，用以给输入和输出的信号提供连接方式，不会对仿真结果产生影响，主要为PCB 设计使用。

插座/管座(SOCKETS):与连接器类似，为一些标准形状的插件提供位置，以方便 PCB 设计。

(3)放置二极管

(4)放置晶体管

(5)放置模拟

即放置运算放大器

(6)放置TTL

即晶体管-晶体管逻辑电平。TTL电平信号规定，+5V等价于逻辑“1”，0 V等价于逻辑“0”(采用二进制来表示数据时)。这样的数据通信及电平规定方式，被称做TTL（晶体管-晶体管逻辑电平）信号系统

(7)放置CMOS

即数字集成逻辑器件

(8)放置其他数字元器件

(9)放置混合

555定时器和数模转换器

(10)放置指示器

电压表，电流表，蜂鸣器和灯

(11)放置功率元器件

(12)放置其他

传感器，晶振

(13)放置高级外设

(14)放置RF

射频元器件

(15)放置机电式

保险丝，继电器，线圈，辅助开关

(16)放置NI元器件

虚拟仪器

(17)放置连接器

(18)放置MCU
