基于Matlab/simulink的小电流接地系统单向故障仿真分析,包涵中性点不接地系统仿真和中性点经消弧线圈接地系统仿真模型。
电力系统常用的接地方式有两种,即中性点有效接地系统和非有效接地系统,也称为大电流接地系统和小电流接地系统。

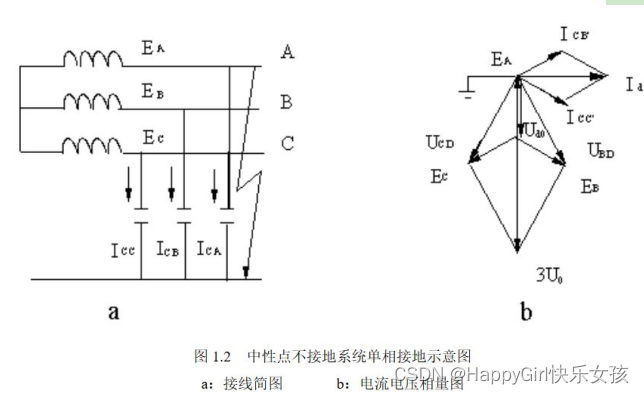

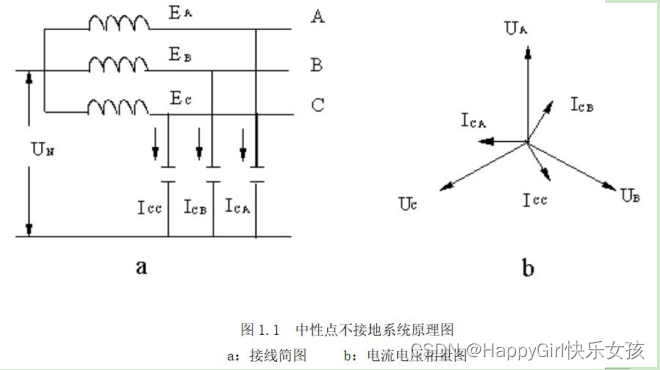

对于小电流接地系统,当发生单相接地故障时,只是非故障相对地电压升高√3倍,而线电压维持不变,故不影响三相设备的正常运行,当单相接地电容电流不大时,其所引起的热效应能为电网的各个元件的绝缘所承受,故规程允许电网带接地故障运行1~2小时。
但当接地电流较大时,产生的电弧不易熄灭,易损坏设备绝缘,造成相间短路,或发生间歇性弧光接地,造成弧光接地过电压,持续时间较长时,将对网络中的设备绝缘寿命产生不良影响。
在电网中性点与地之间接入消弧线圈之后,电网发生单相接地时,其单相接地电容电流将会得到有效补偿,如能使故障点的残余电流减至5A左右,就可促使电弧不易重燃。
消弧线圈实际上是具有铁芯的电抗器,它有自动跟踪补偿方式和非自动跟踪补偿方式两种,现在新建的都采用自动跟踪补偿消弧系统。

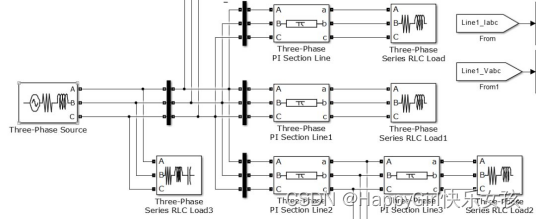

仿真程序

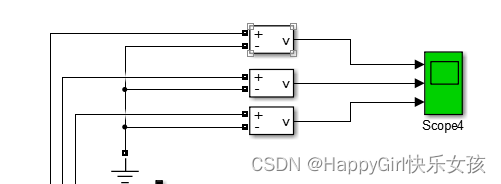

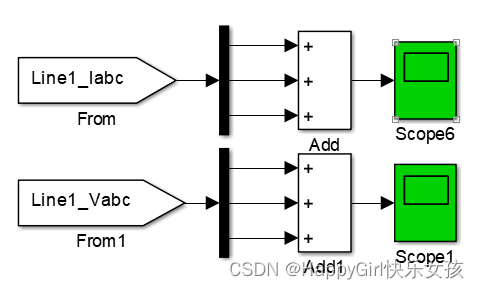

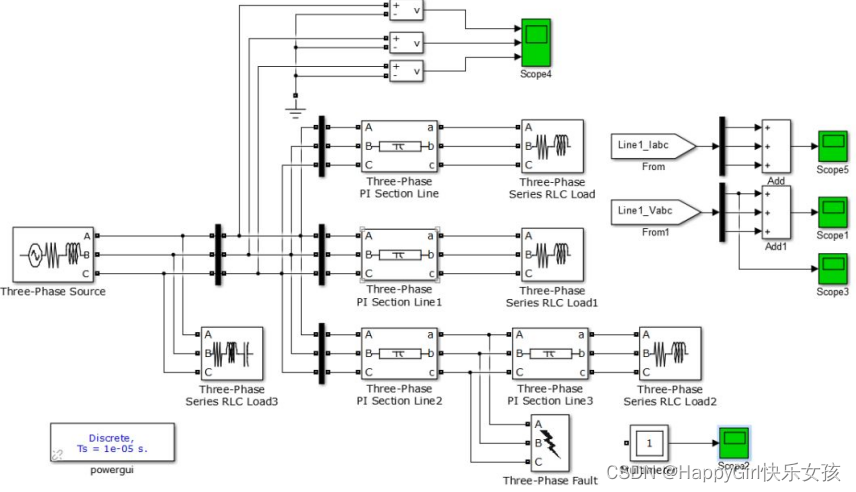

中性点不接地系统部分

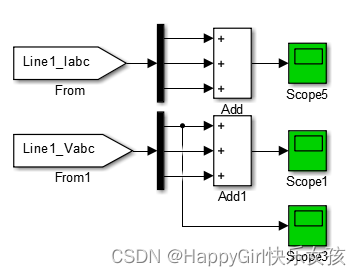

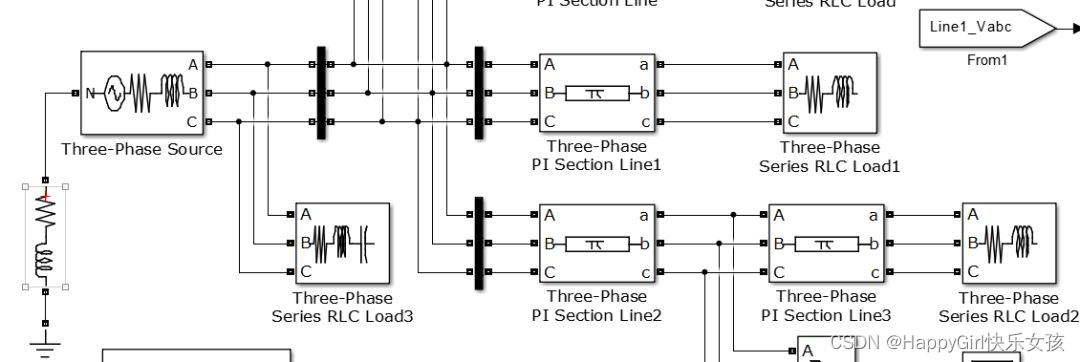

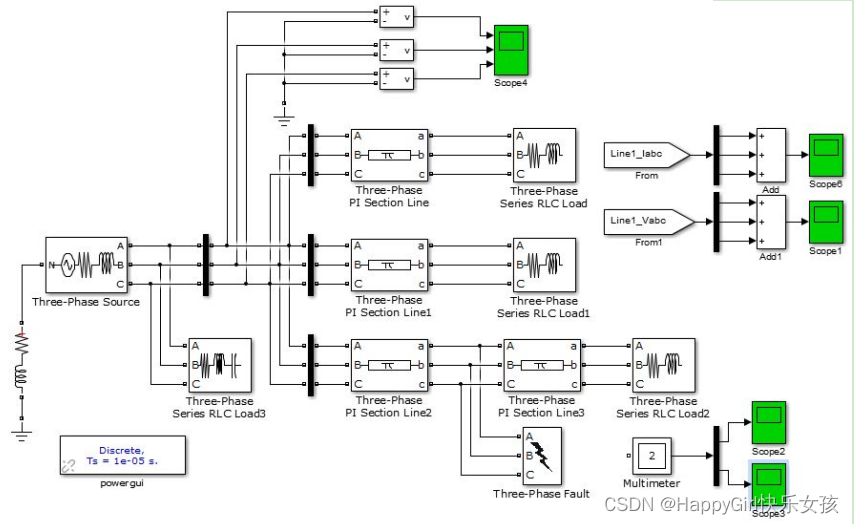

中性点经消弧线圈接地系统

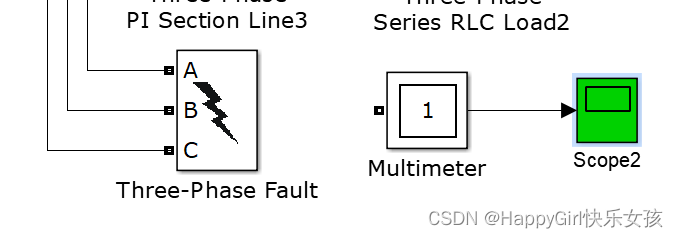

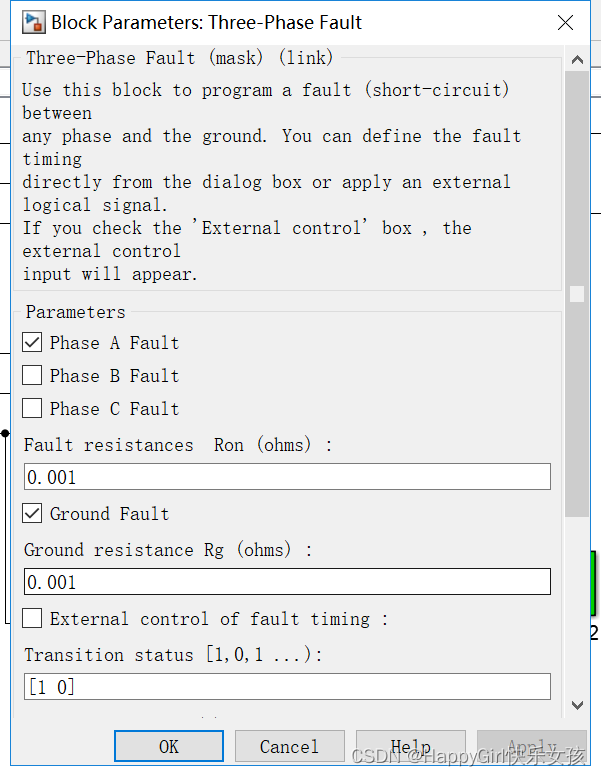

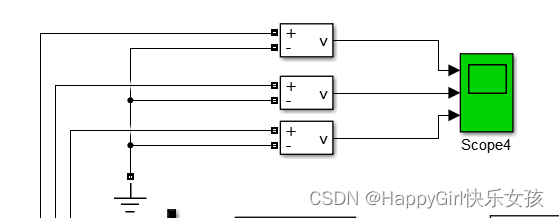

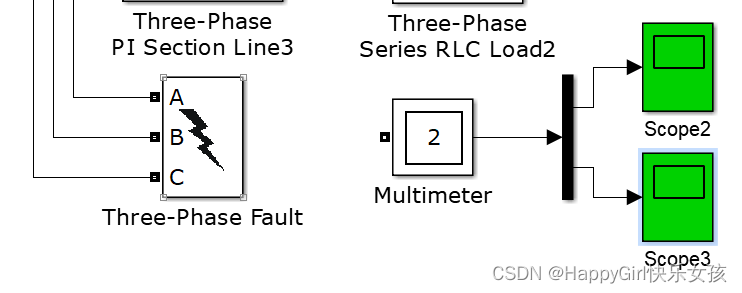

故障设置模块

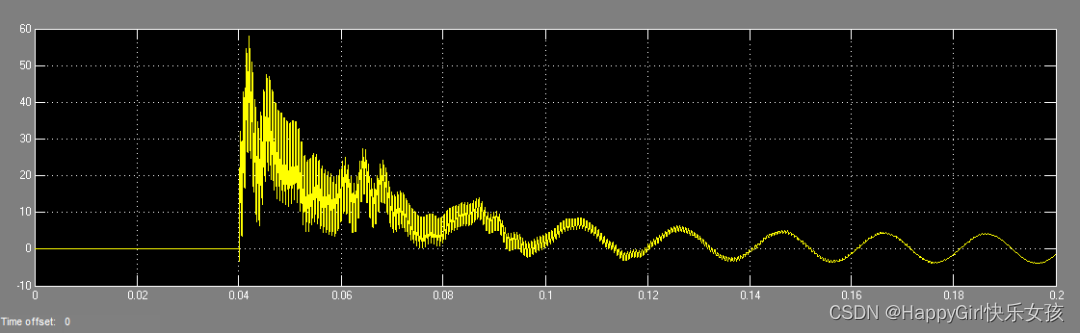

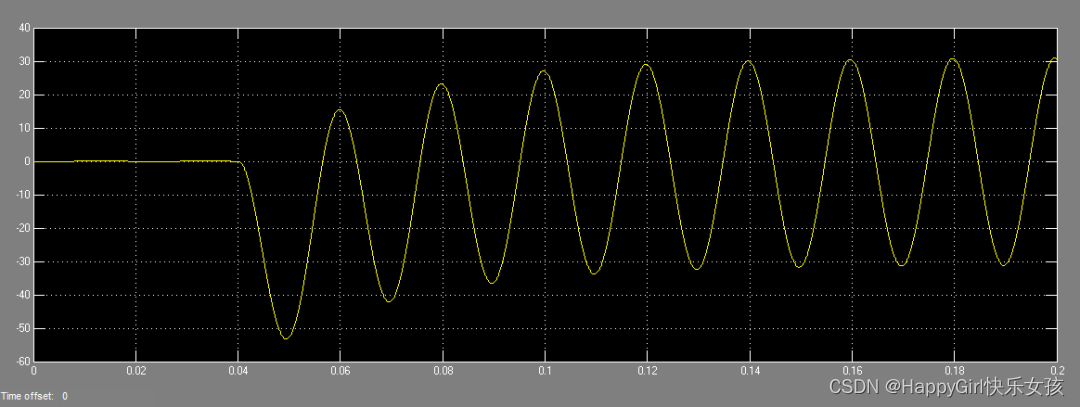

仿真结果图

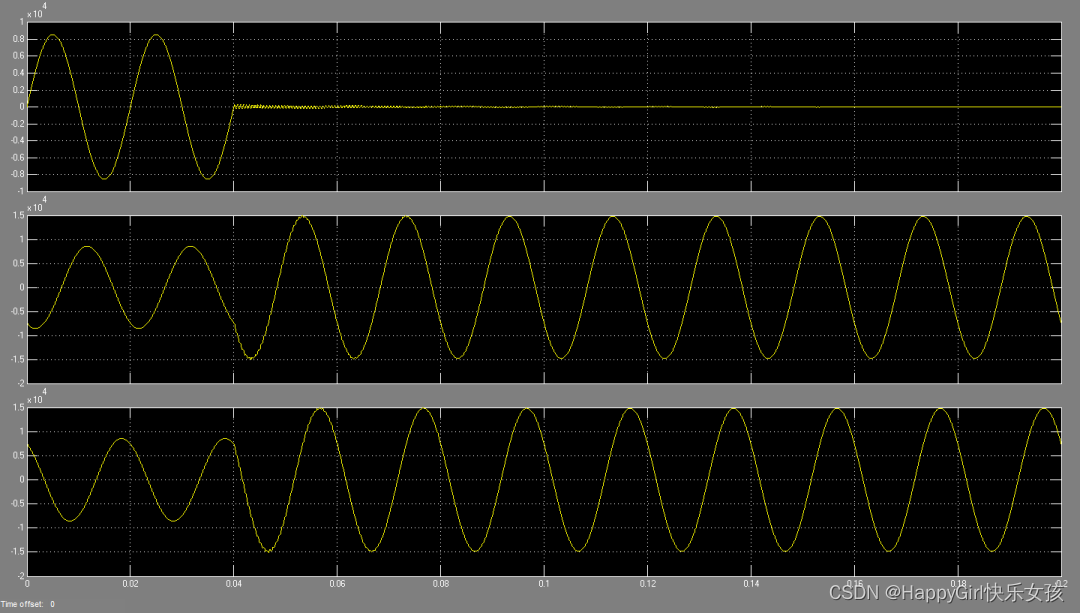

不接地

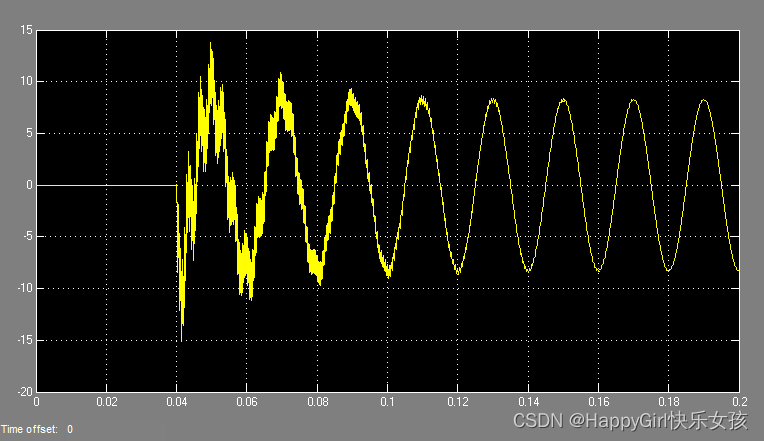

消弧系统接地
源码链接:
MATLAB小电流接地系统单向故障仿真分析[中性点不接地系统仿真和中性点经消弧线圈接地系统仿真模型].rar-Matlab文档类资源-CSDN文库
