C188国内首款HUB3.0，一扩四，对PIN替换瑞昱RTS5411\功能替换GL3510/VL817

C188国内首款HUB3.0，一扩四，对PIN替换瑞昱RTS5411\功能替换GL3510/VL817

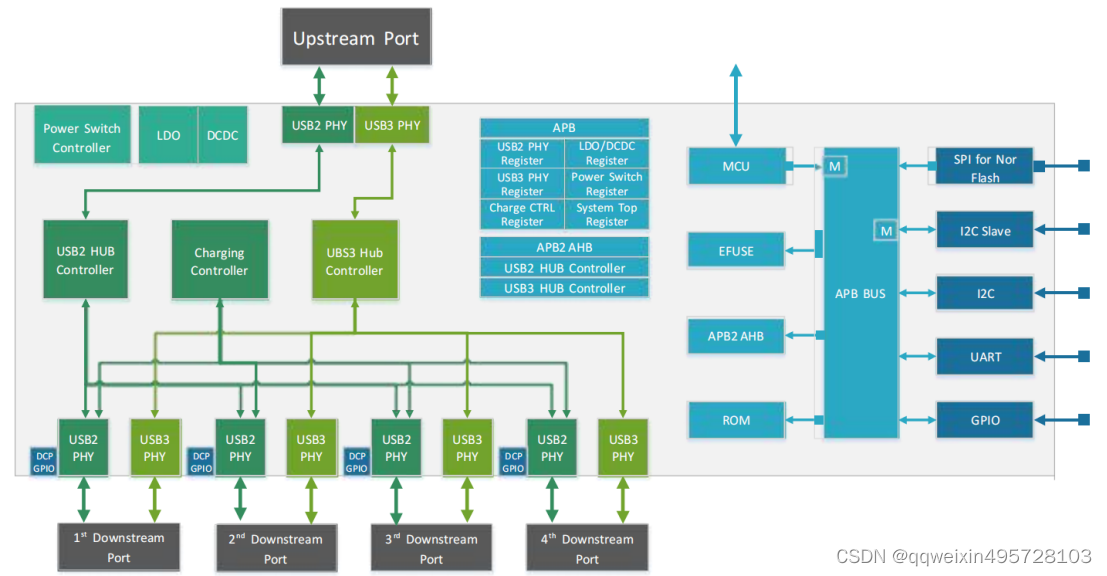

C188芯片是一款四端口 UBS3.0 集线器解决方案，集成了 USB3.0/USB2.0 Hub 控制器、微处理器、DCDC 、EFUSE 和充电器电路。芯片具有高兼容性，完全向下兼容USB2.0 和 USB1. 1 规格，可以在超速(5Gbps)、高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)下运行。



这款芯片为每个下游端口提供电池充电功能，符合 USB BC 1.2 规范，并支持为各种便携式设备提供充电功能。

芯片支持 ISP 通道，可通过用外部 SPI 闪存更新其固件或进行功能配置。只需一根 USB电缆和芯片下载工具，就可以轻松实现 ISP 功能。此外，也可以通过 SMBUS 接口或内部eFuse进行功能配置。芯片支持各种接口，能灵活地与其他组件进行通信，如 GPIO 、I2C 、SMBUS。

工作温度：-40℃至 80℃

最高速率：5Gbps

封装形式：QFN-76 封装

封装外形尺寸： 9mm×9mm

符合USB3.0规范

4个下行端口用于SS 、HS 、FS和LS数据传输

向下兼容USB2.0规范

Multiple Transaction Translator (MTT)

每个下游端口有一个TT

当多个FS设备同时运行时，性能优越

支持通过I2C配置芯片

符合USB电池充电规范第1.2版和其他便携式设备的要求

BC 1.2的DCP模式

BC 1.2的CDP模式

BC 1.2的ACA-Dock功能

符合BC1.2的上游端口充电器的充电器检测功能

D+/D-分压器模式2.0V/2.7V 、2.7/2.0V和2.7/2.7V

D+/D- 1.2V模式

支持检测连接的DSP是SDP 、CDP或DCP，且当连接到一个充电端口时，被允许从DSP获取更多电流

先进的电源管理和低功率消耗

支持所有下游端口的单独/分组模式的过流检测

支持USB3.0 U1/U2/U3节电模式

支持USB2.0挂起模式

集成微处理器

通过SPI闪存中的固件进行配置

可配置的充电端口

可配置4/3/2个下行端口，下行端口可由每个特定端口禁用/启用，用于

USB3.0/USB2.0

支持串行闪存的ISP功能，可以升级固件或进行配置

支持12M晶振时钟

内部集成3.3V输出的DCDC，输入范围支持从4.5V到5.5V

内部集成1. 1V输出的开关稳压器，输入范围支持从3.0V到5.5V

支持LED控制功能，显示下游端口传输活动和过流情况

支持76引脚QFN封装

支持Efuse配置功能， 如不可拆卸端口、分组模式等

内建POR IP

通过 I2C 接口监控每个端口状态包括 USB 建链状态机、端口过流状态

支持通过 I2C Slave 由主机单独启用、禁用、复位端口

支持通过 I2C Slave 配置端口FFE 参数

支持无外置 Flash 设计，可以通过内部默认固件启动；

支持外置 Flash 通过 I2C Slave 接口升级

至少级联 3 级

芯片功耗单供 3.3V 电源情况下，芯片功耗为 1.5W

支持 USB 口直接升级固件
