LTK8002D 是一款高耐压4.2W、单声道 AB 类音频功率放大器，工作电压 2.5V-6V,以 BTL 桥连接的方式，在 6V 电源电压下，可以给 4Ω 负载提供 THD 小于 10%、平均为 4.2W 的输出功率。在关闭模式下，电流典型值小于 1uA

LTK8002D 是为提供大功率、高保真音频输出而专门设计的，它仅仅需要少量的外围元器件，并且能工作在宽电压条件下（2.5-6V）。LTK8002D不需要耦合电容，自举电容或者缓冲网络，所以非常适用于小音量的低功耗的系统。

特性

l 输入电压范围 2.5V-6V

l 极少的外围元件

l 无需耦合电容，自举电容以及缓冲网络

l 优异的爆破声抑制电路

l 超低底噪、超低失真

l 10% THD+N，VDD=5V，4Ω 负载下提供高达3W 的输出功率

l 10% THD+N，VDD=6V，4Ω 负载下 提供高达4.2W 的输出功率

l 短路保护

l 关断电流 < 1ua

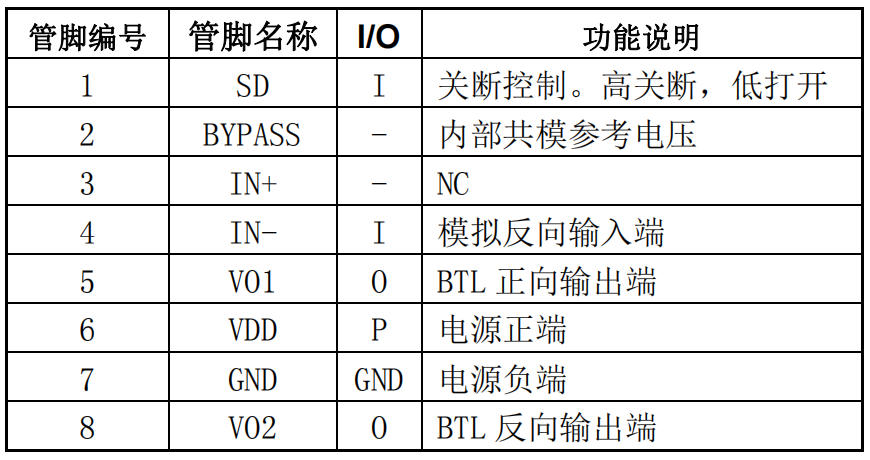

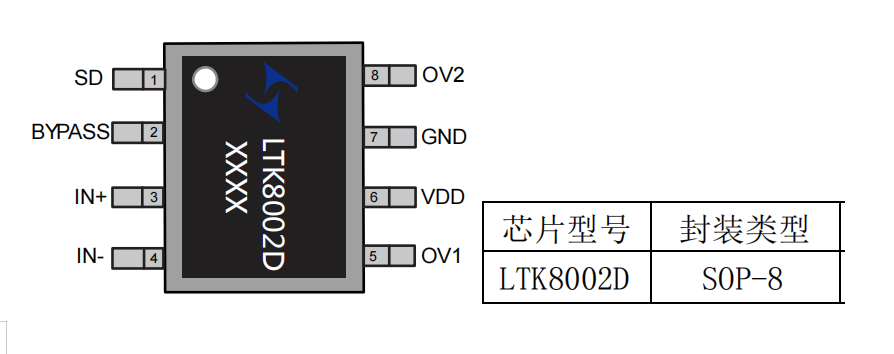

应用

l 蓝牙音箱、智能音箱

l 便携游戏机，儿童玩具

l 拉杆音箱、扩音器、MP3、

l 各类音频产品

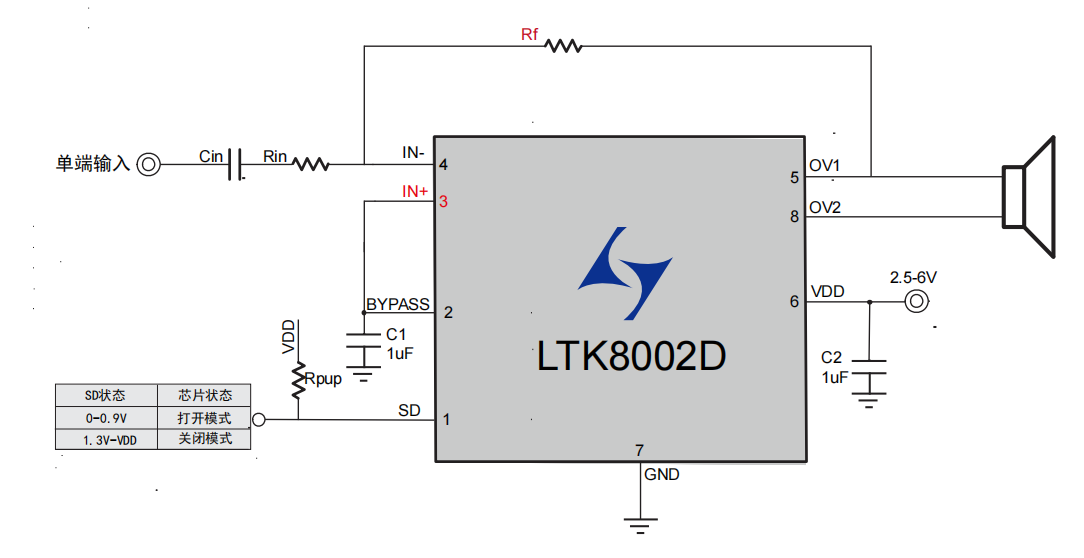

PCB设计注意事项

Ø 芯片供电VDD脚位，建议使用一个贴片电容，电容值为1uf。为了提升芯片工作性能以及让电源在动态时更稳定，可在VDD处使用一个插件电容220uf-470uf。

Ø 功放芯片电源走线要粗，最好使用敷铜方式连接。电源供电脚（VDD）走线网络中如有过孔必须使用多孔连接，并加大过孔内径，不可使用单个过孔直接连接。

Ø BYPASSD电容尽量靠近芯片管脚放置。

Ø 输入电容（Ci）、输入电阻（Ri）尽量靠近功放芯片管脚放置，音频走线最好使用包地处理，可以有效的抑制其他信号耦合的噪声。

Ø LTK8002D 输出连接到喇叭的管脚走线管脚尽可能的短，并且走线宽度不能过小。
