HS8836AB内置晶振USB2.0 HUB一扩四,替换FE8.1适用于多种扩展坞延长方案

HS8836AB内置晶振USB2.0 HUB一扩四,替换FE8.1适用于多种扩展坞延长方案

HS8836AB是一款高兼容性,高性能的 USB2.0 集线器。该集线器具有一个上行 USB2.0 端口和 4个USB2.0 下行端口,所有 USB2.0端口都完全符合 USB 2.0 标准,并且向下兼容 USB 1.1 标准。

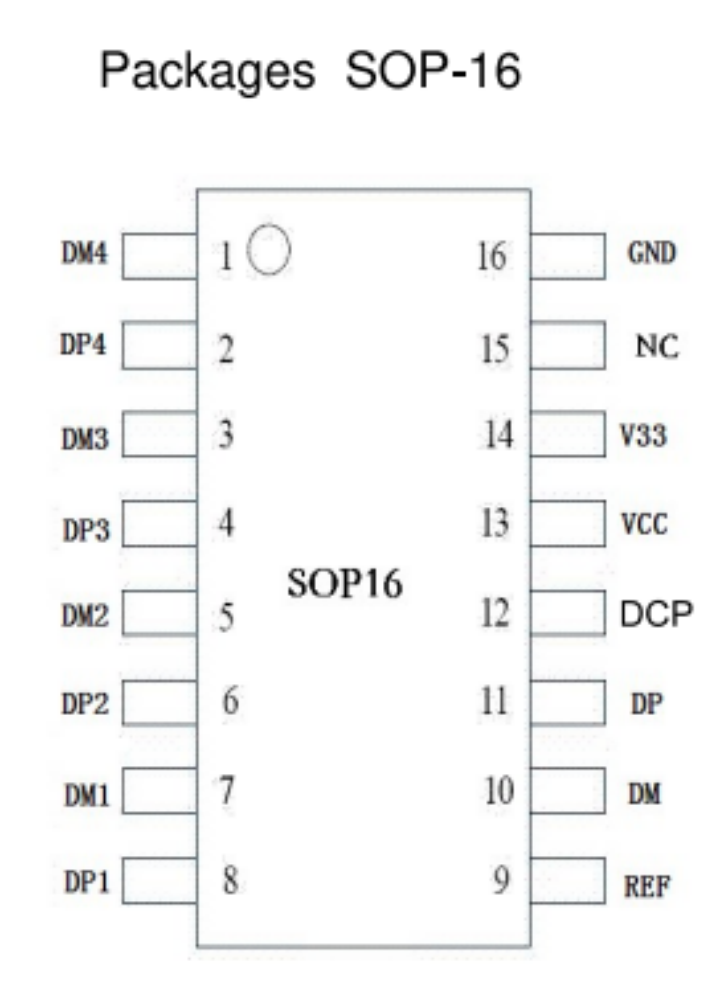

特性

采用单 5V 电源供电方式,内置 5V转 3.3V LDO

内嵌一个类 RISC 处理器,用来操作内部的控制/状态寄存器并且响应USB 主机的命令

内部有一个 STT

上行口内置 1.5K 上拉电阻,下行口内置 15K 下拉电阻

不支持 BC1.2 充电协议

上行下行口内置 45 欧姆下拉电阻。

集成完全自主知识产权的 USB2.0收发器

芯片内嵌 480MHz PLL,芯片外部不需要提供晶体
