Tableau——可视化（四）

1. 多边形地图

多边形地图的概念

多边形地图是填充地图的一种补充，基于地理均码，数据文件绘制一个多边形的区域，实现自定义的填充地图。也可以这样理解：以矢量数据为基础，轮廓界线为多边形的一类地图。

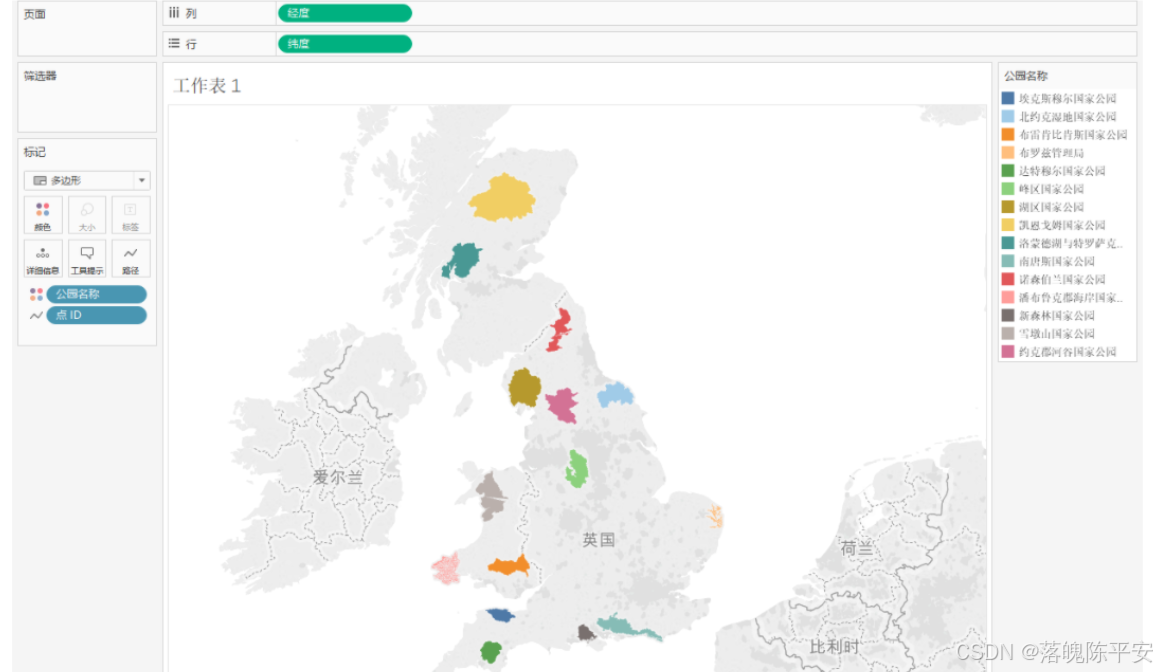

英国国家公园多边形地图

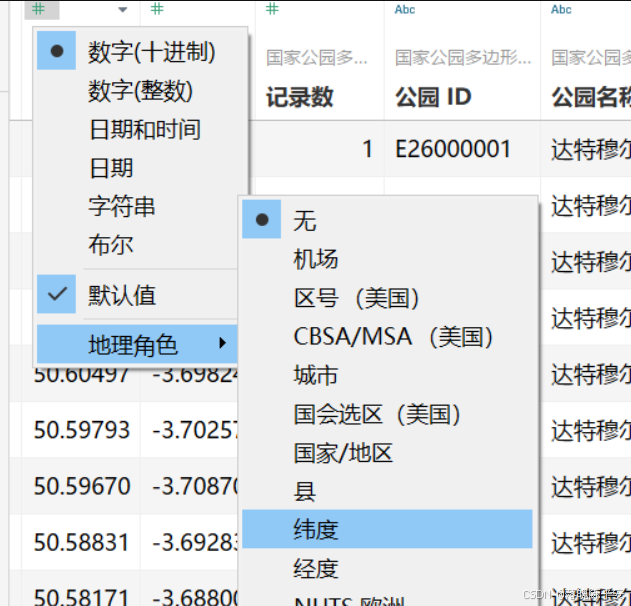

1.设置地理角色：将原数据的“经度”“纬度”设为地理角色的经纬度

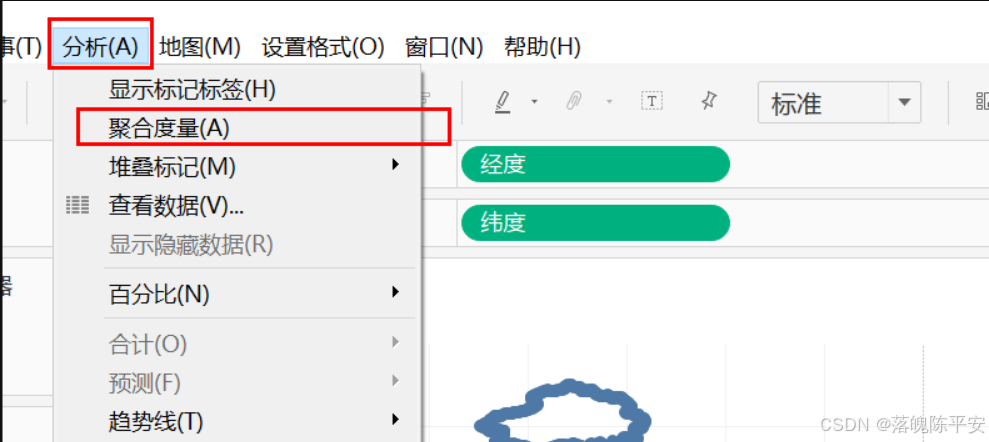

2.双击经度、双击纬度，分析->取消聚合度量的对勾 根据经纬度，形成了封闭区域



3.标记->多边形，公园名称->颜色，点ID->路径



4. 显示海洋：
地图->地图层，样式->普通，地图层->点击海岸线，街道和高速公路，地名

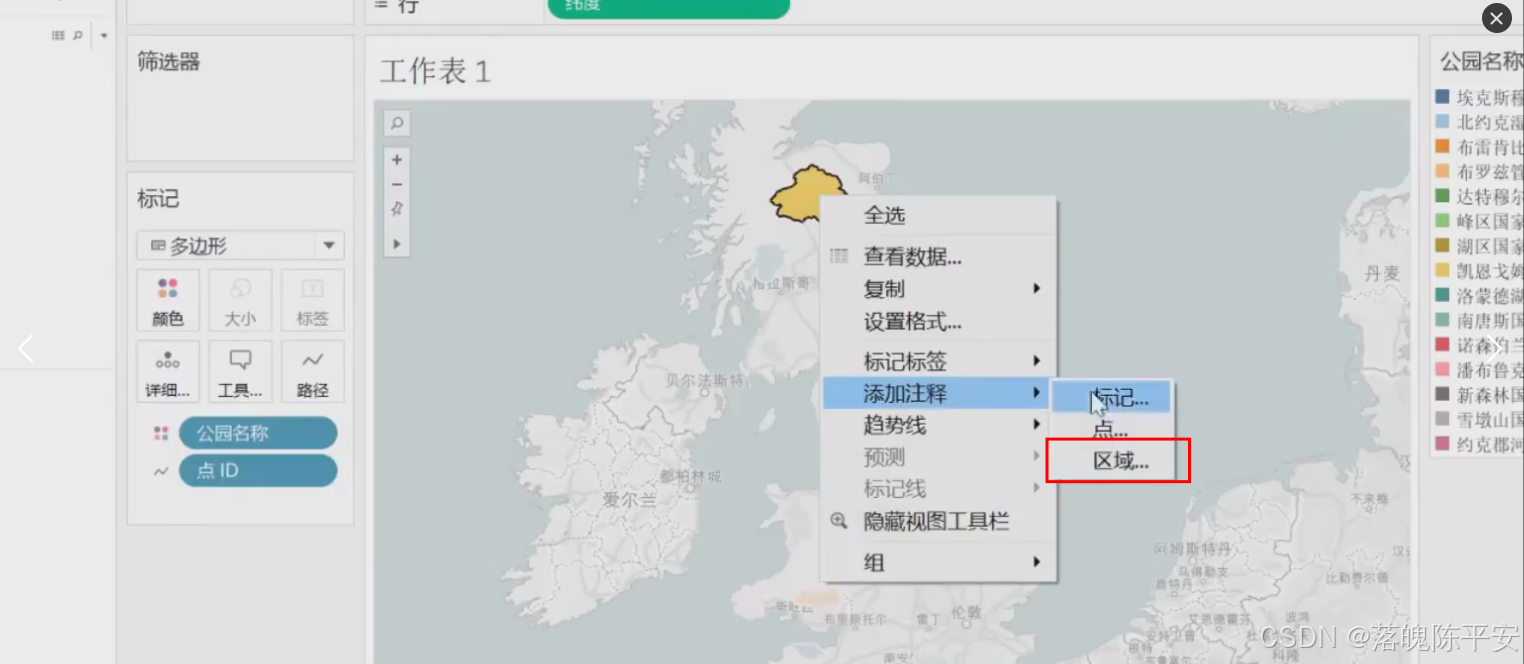

5.为每个区域添加标签
右击区域->添加注释->区域->输入文本



2 设置地理信息

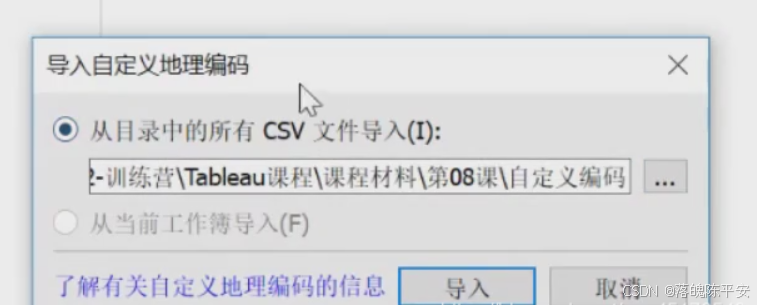

导入自定义地理编码
要求：必须是csv文件，且列明必须是固定的英文（如：国家必须是Country）。



扩展现有角色
Tableau原有地理编码并不能显示所有城市，它对显示的城市有要求。扩展现有角色，可以，任意添加某一个城市，通过添加它的经纬度信息。

添加新的角色
可以显示除了国家、城市、省份以外的类型。如：大学、医院等

添加新的分层结构
公园名称有三个子名称：国家、公园名称、子景点名称

3. 背景图信息

背景图地图的概念

Tableau可以通过添加图像作为我们数据的背景图像，可以通过自定义图像来更换图像的展示形式，为我们的数据提供更多的位置信息，还可以对Tableau不支持的系统进行扩展，展示更为详细的信息。下面我们以香港地铁线路为例。

香港地铁背景图地图

导入背景地图

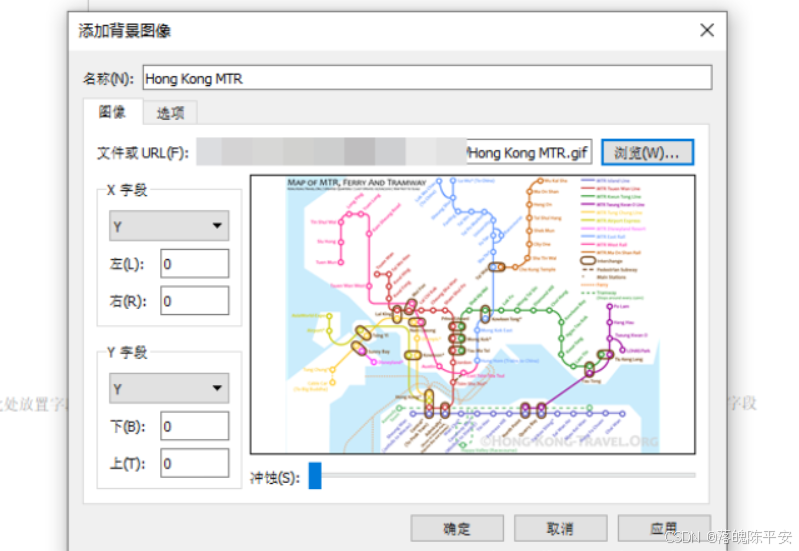

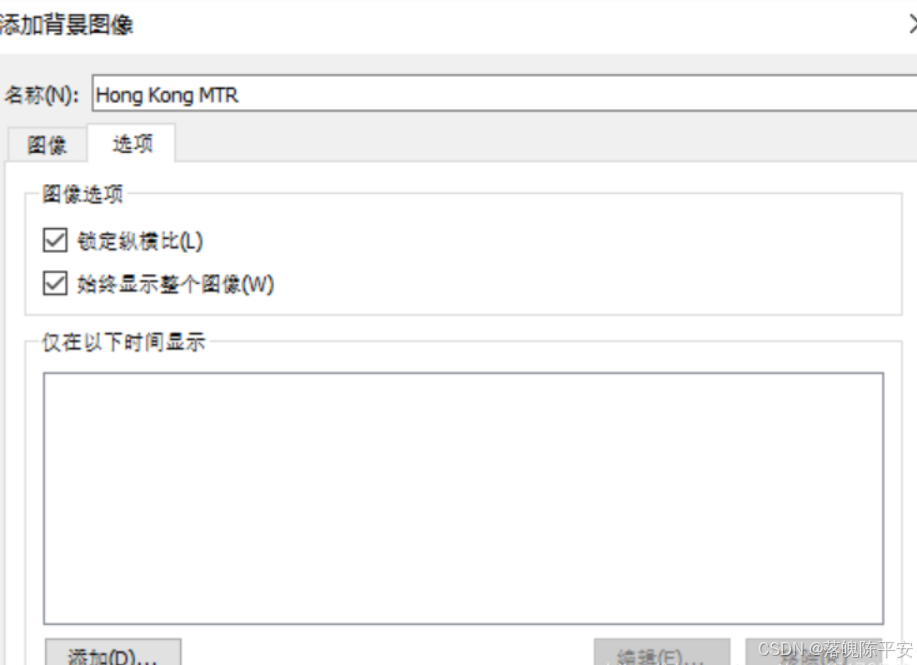

地图->背景图像->Coordinates (Hong Kong MTR Coordinate Data)->添加图像->设置x、y像素（看一下图片属性）->选项->始终显示整个图像（使地图能够布满页面）





4. 数据分层（层级）结构

分层结构的概念

分层结构是一种维度之间自上而下的组织形式，Tableau默认包含对某些字段的分层结构，比如日期、日期与时间、地理角色，以日期为例，日期本来就包括年、月、日的层次结构。

分层结构的创建和案例

• 以‘全球超市订单数据.xlsx’为例

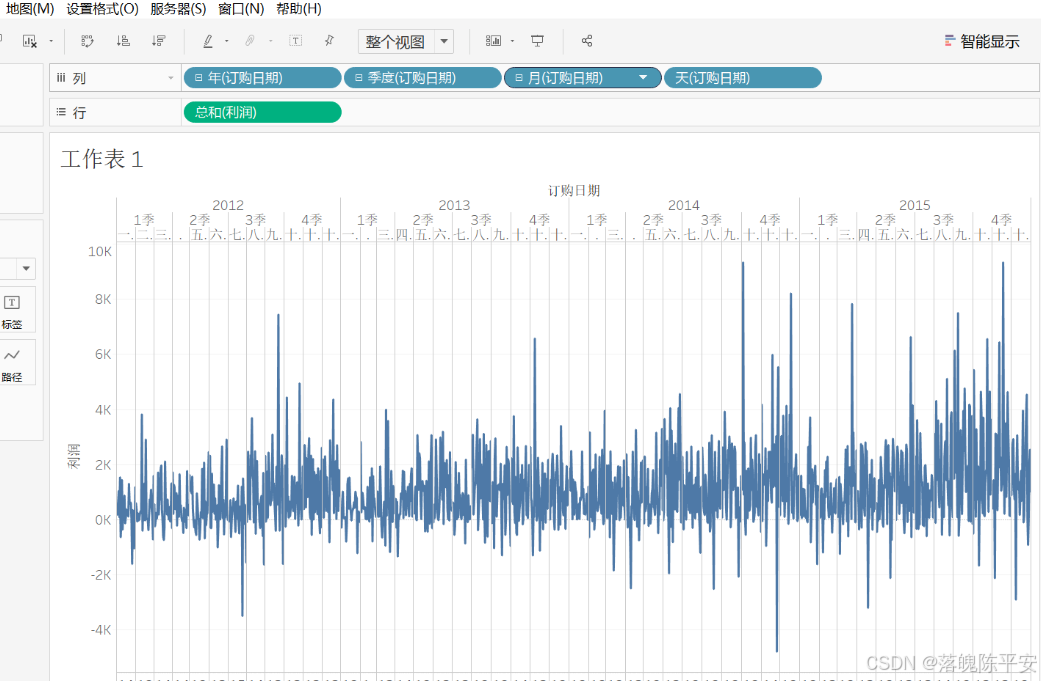

 首先将利润->行,订单日期->列，选择整个视图，点击年(订单日期)可上/下钻.
这样的一个分层结构对于维度之间的重新组合有非常重要的作用。上钻（+）和下钻（-）是导航分层结构最有效的方法。

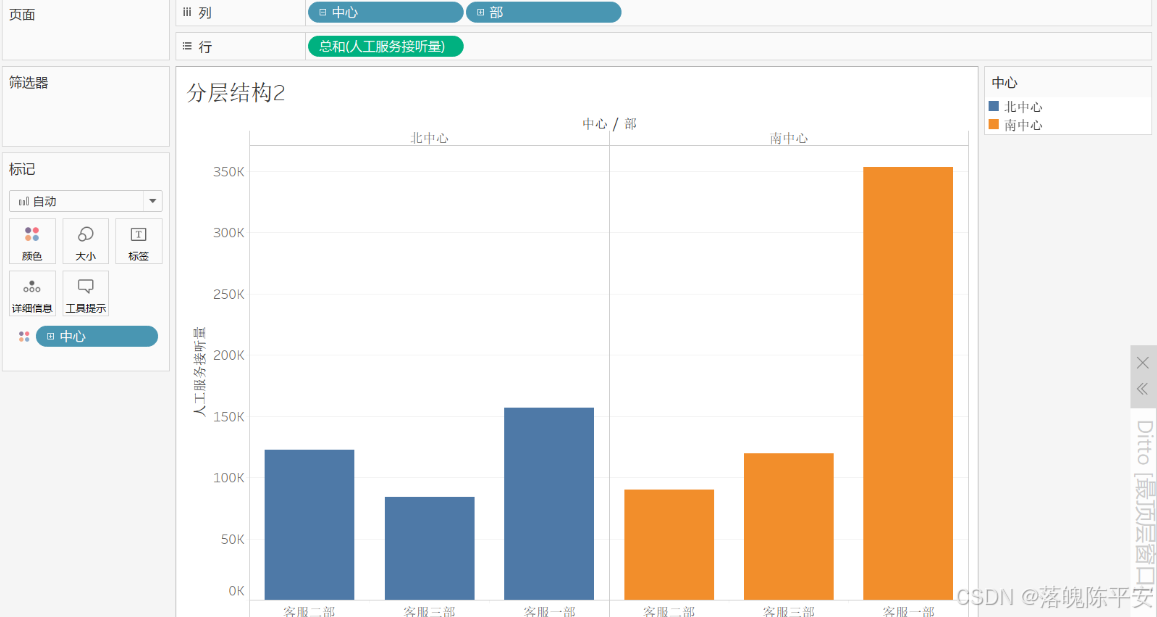

 柱状图

以‘人工坐席接听数据.xlsx’为例

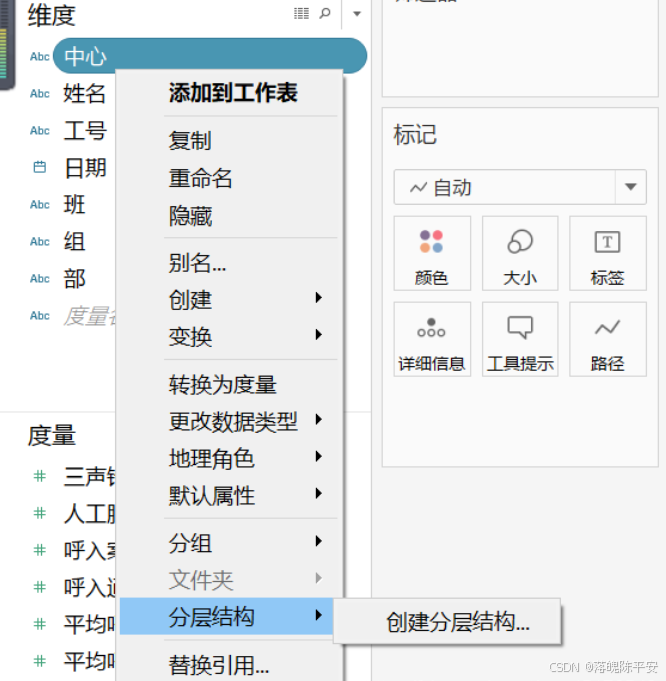

1. 新建层级：点击中心->分层结构->创建分层结构->命名（层级）

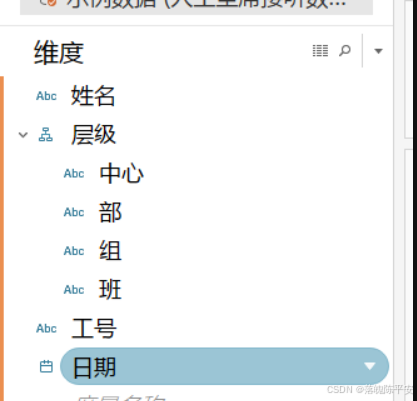

2.创建层级（注意先后），创建层级：分别把中心、部、组、班依次拖入层级中

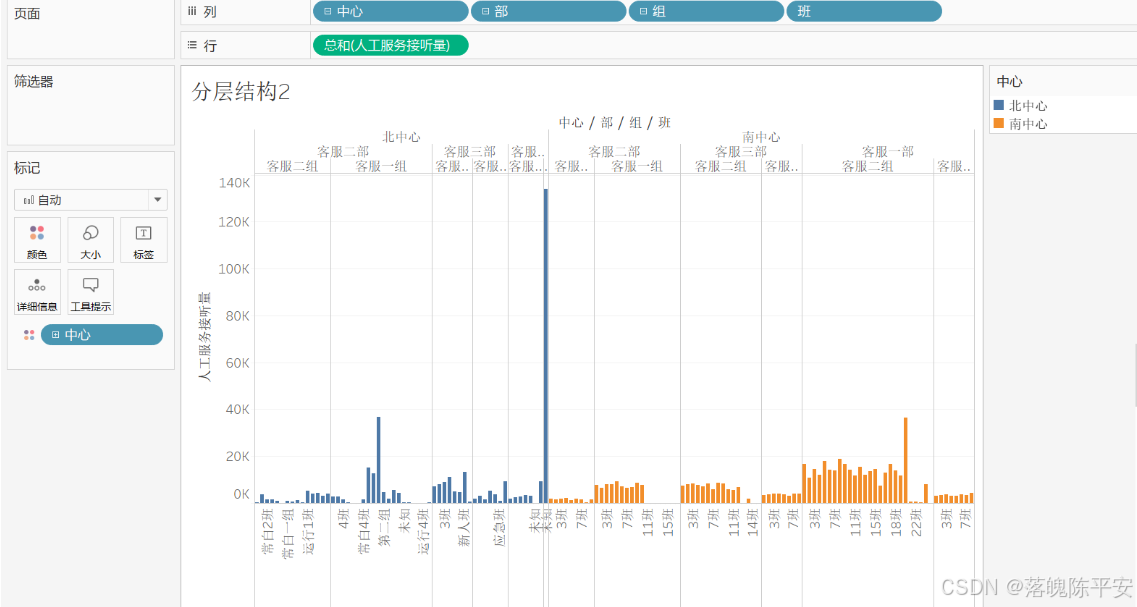

3.中心->列，人工服务接听量->行和颜色，中心下钻。



4.继续向下砖，发现存在异常值，排除

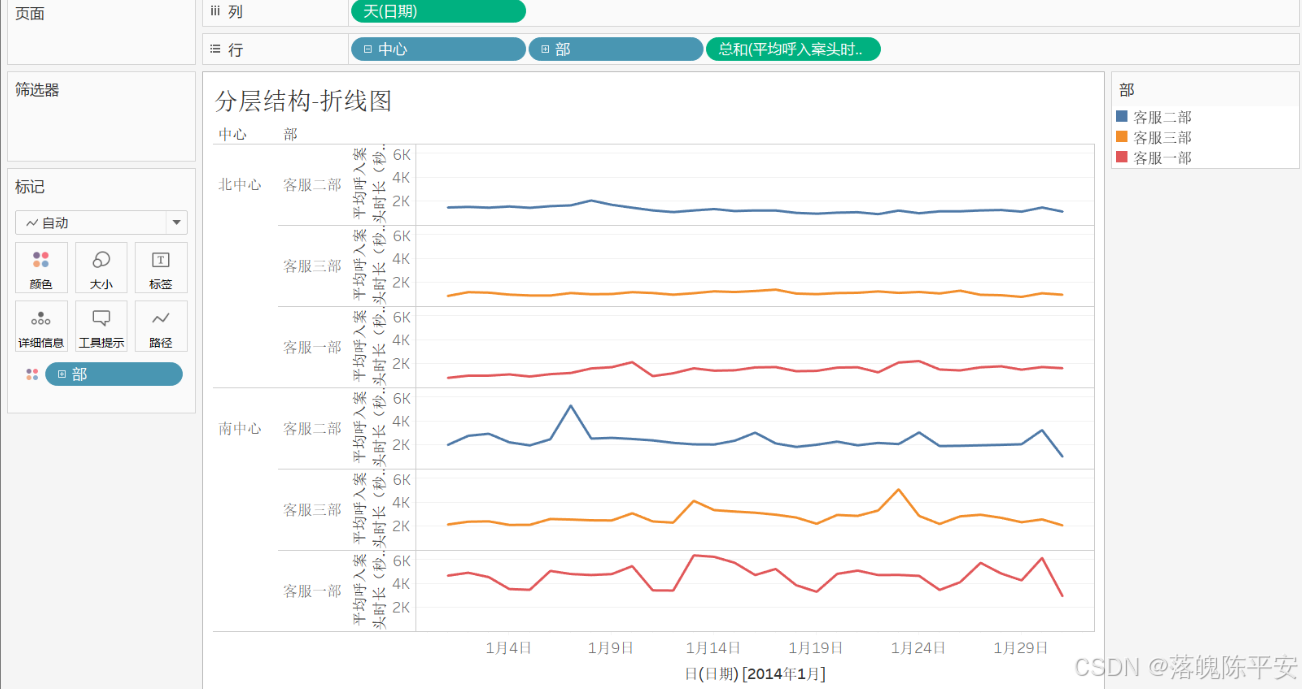

折线图

1. 日期->列（下拉->天），中心->行，平均呼入通话时长->行。（行可自定义下钻）

1. 创建层级结构的另一种方法：选择一个维度拖放到另一个维度上->重新命名->拖动添加



5. 数据分组

组是我们维度成员或度量的离散值的组合，通过分组可以实现维度成员的重新组合以及度量值的按范围分类

• 组是一个回形针的图标

• 组不能用于创建字段，不能出现在公式中。

• 创建分组也有两种方式：
  ①右键点击组->创建->组
  ②直接在图形中点击右键->组

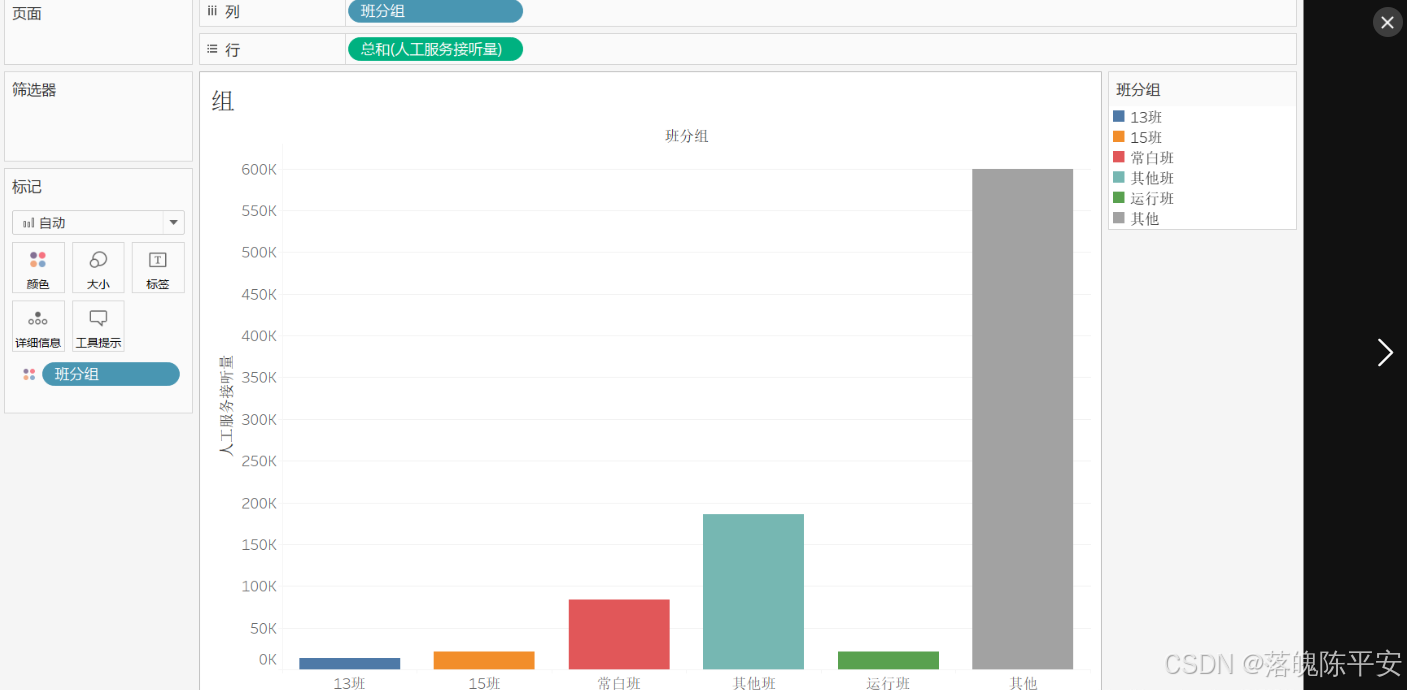

数据组创建及使用

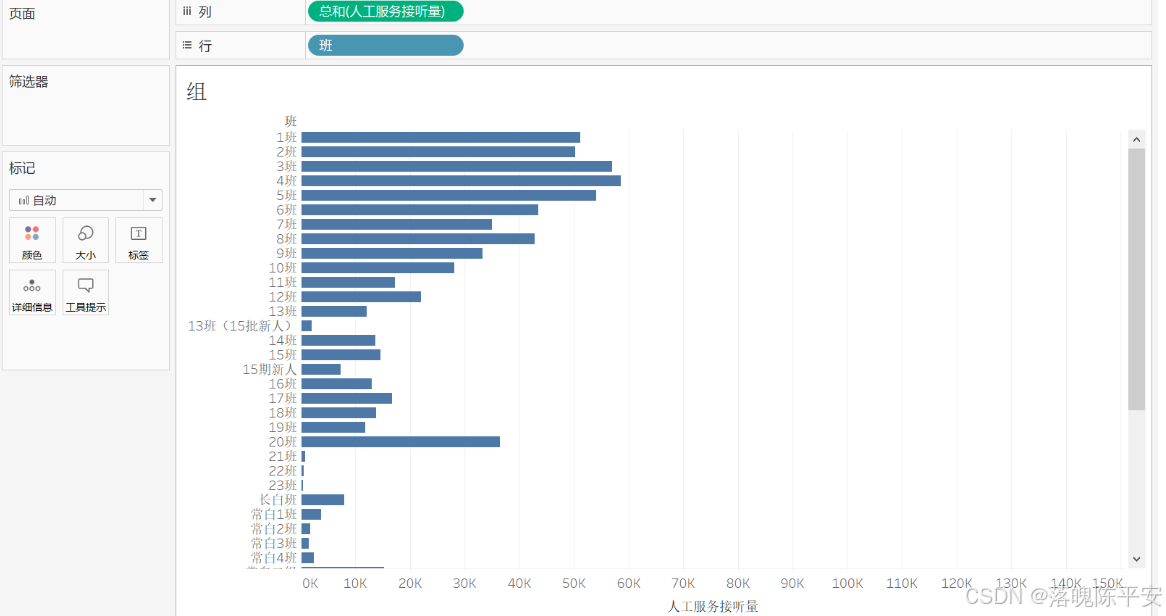

1.人工服务接听量->列，班->行，交换行和列

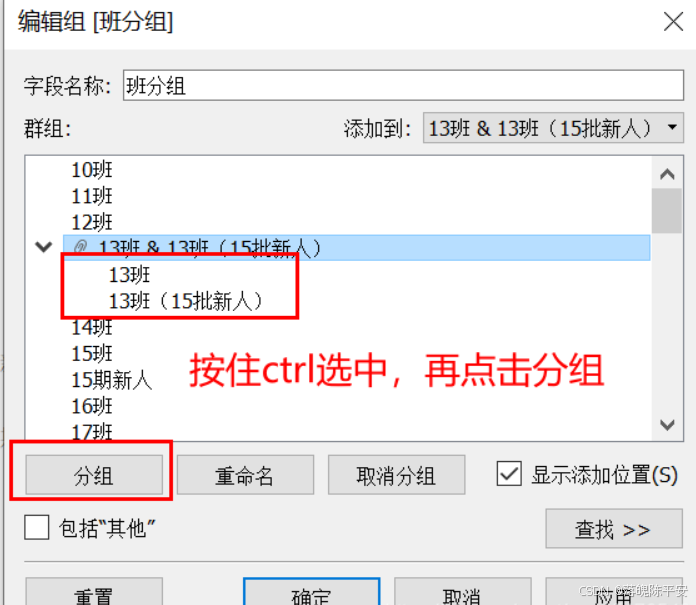

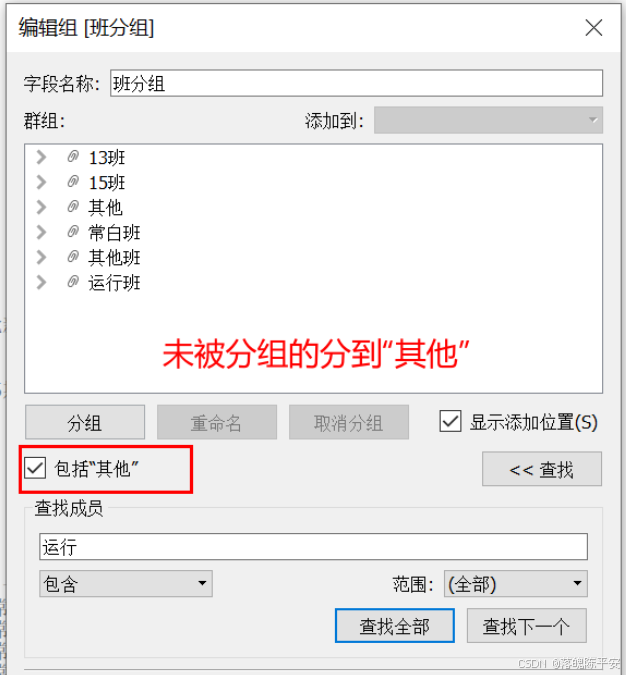

2. 创建分组，右键组->编辑组->自定义拖放，遇到几个需同时进行的按Ctrl



 3. 结构显示

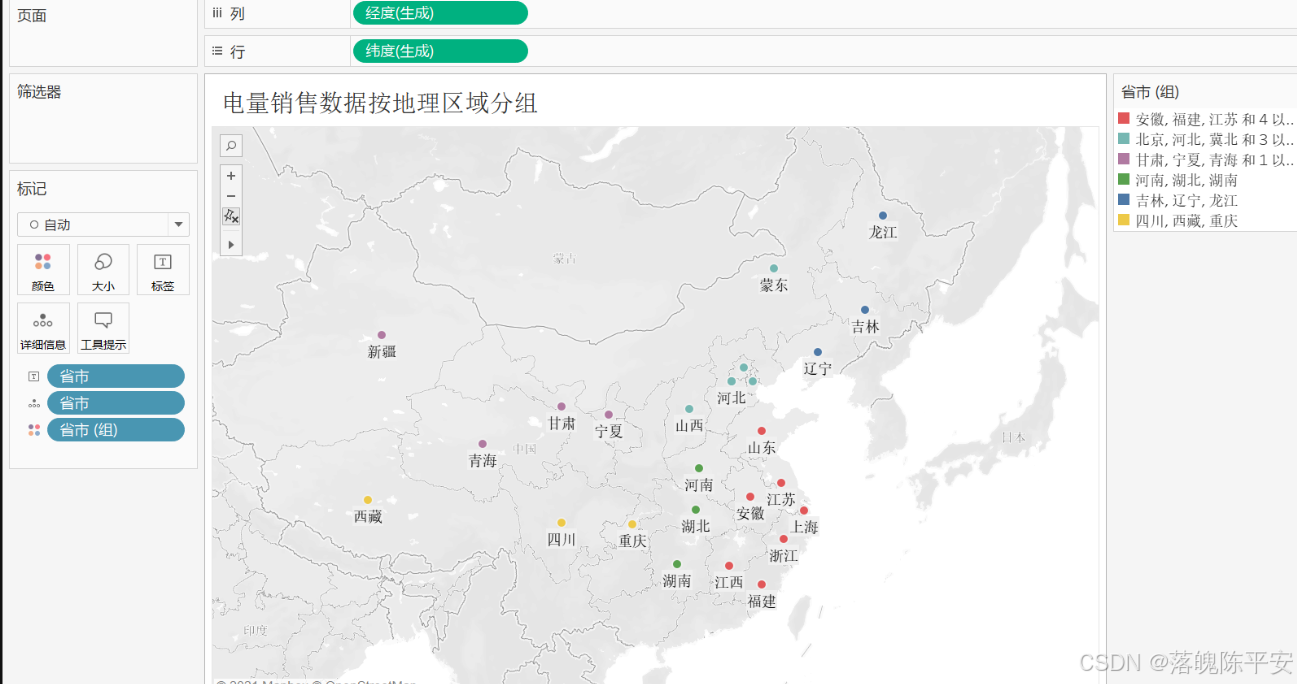

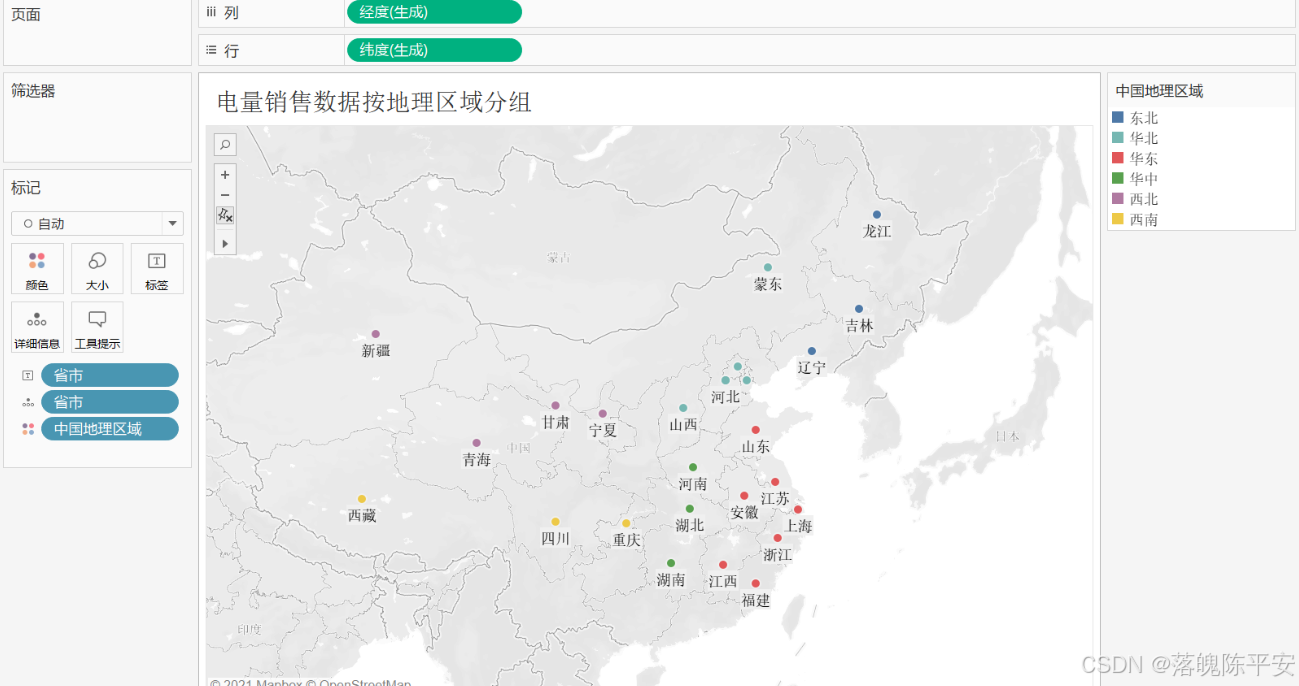

电量销售数据按地理区域分组

1. 右键省市->地理角色->省/市/自治区，双击省市，编辑未知位置到所属省市

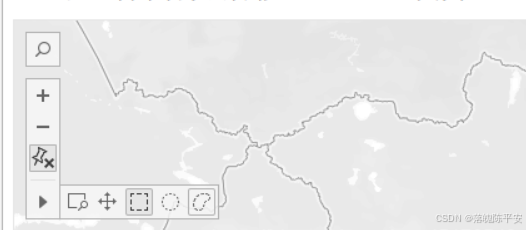

2. 工作表->点击▶->套索选择->选择需要合并到一组的成员



 创建完成后

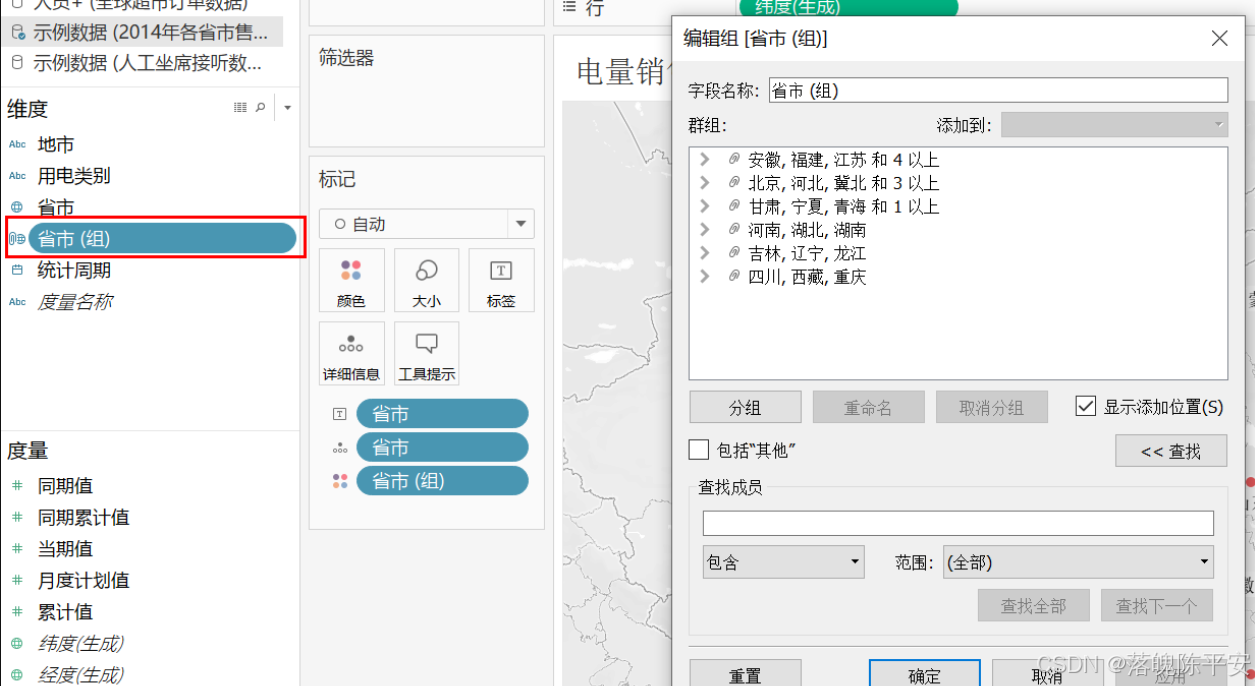

 3. 重命名：点击省市(组)->编辑组，中国地理区域->颜色，当期值->大小

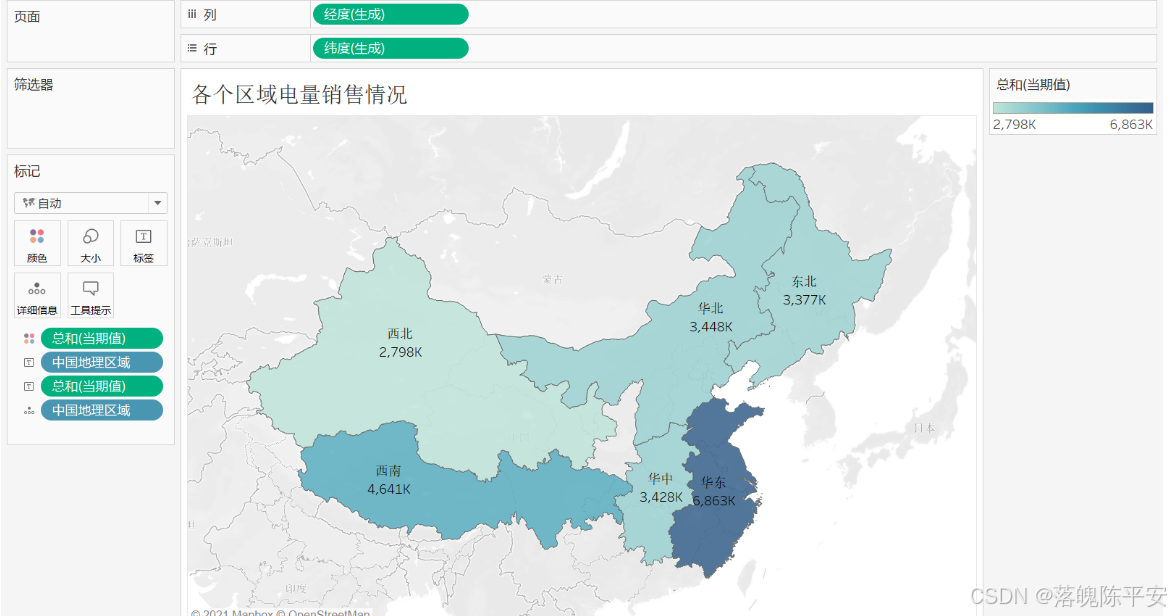

各区域用电量

新创工作表界面

1.双击中国地理区域，当期值->颜色和标签，中国地理区域->标签和详细信息

2.添加说明
华东地区用电量远超其他地区

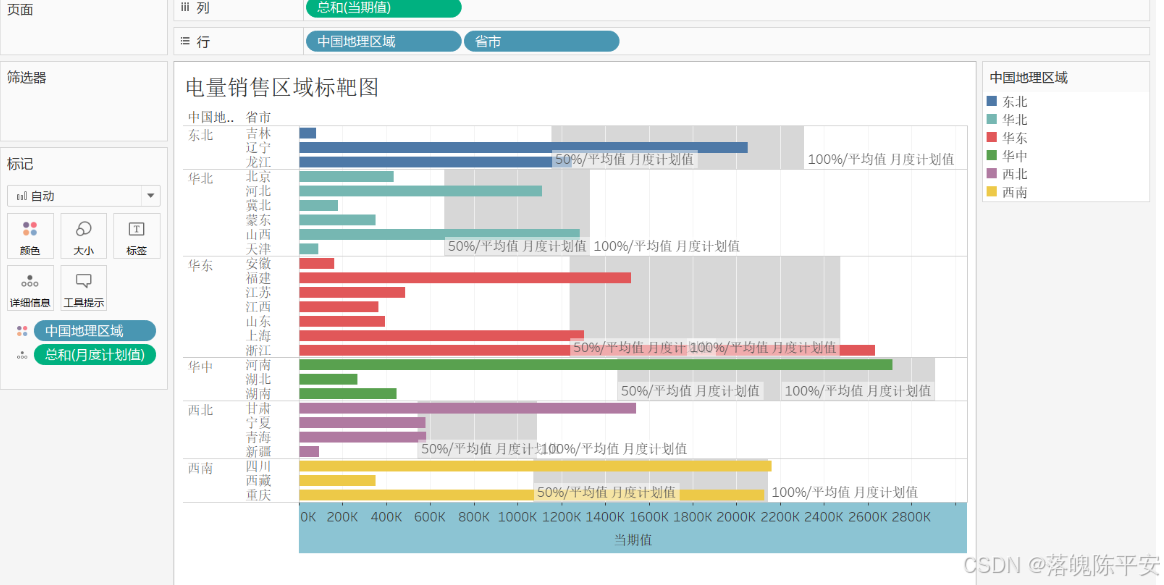

各地区电量销售标靶图

1. 中国地理区域和省市->行，当期值->列，中国地理区域->颜色，月度计划值->详细信息

2. 当期值->标签，右键当期值->添加参考线->分布->值:(50-100)，线条/填充自由选择，填充自由选择



6. 数据集

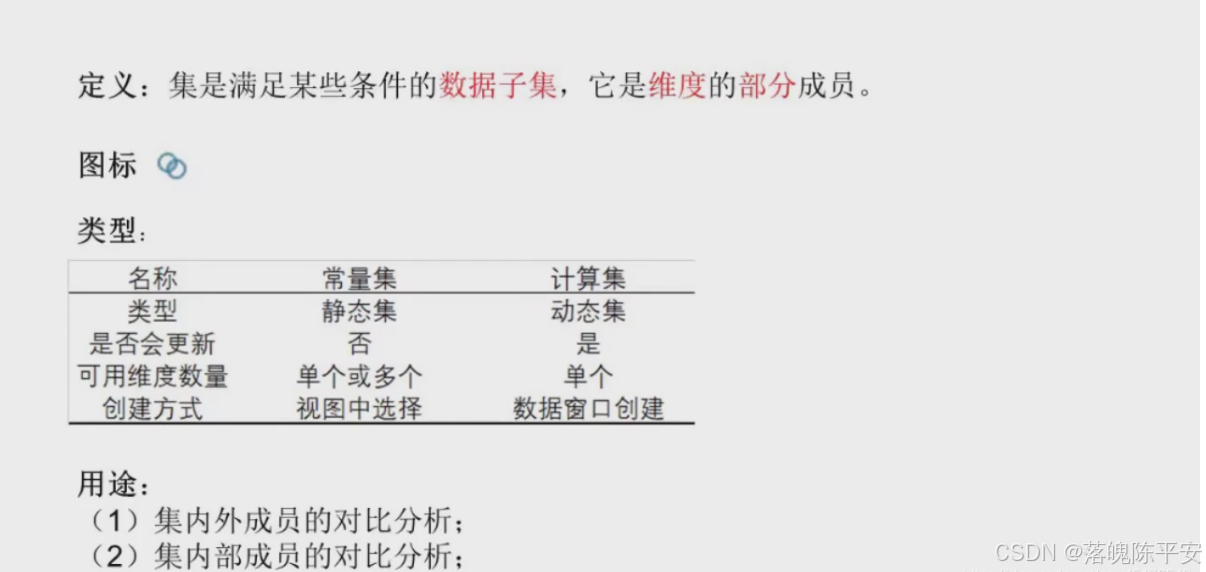

数据集的概念

创建数据集

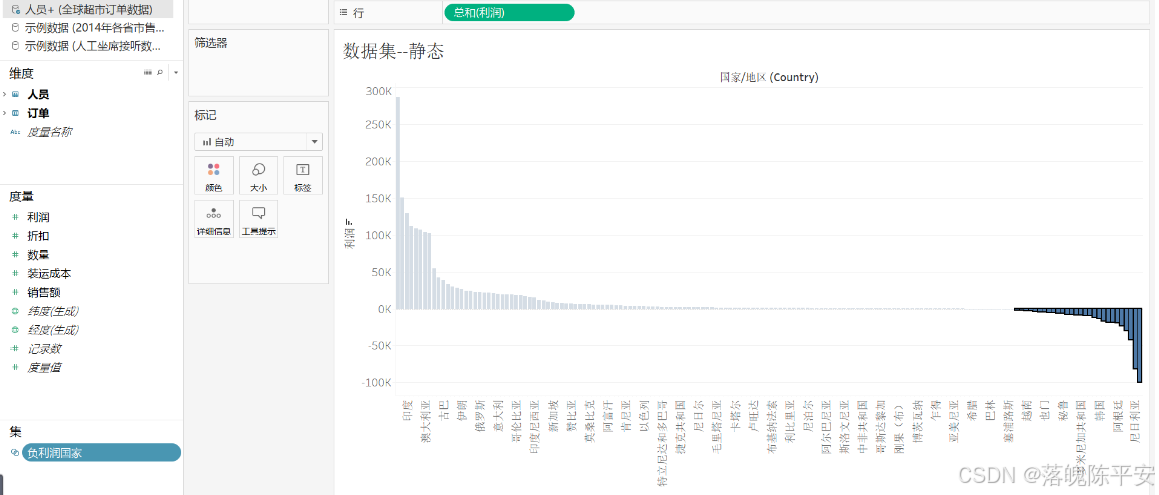

 静态数据集

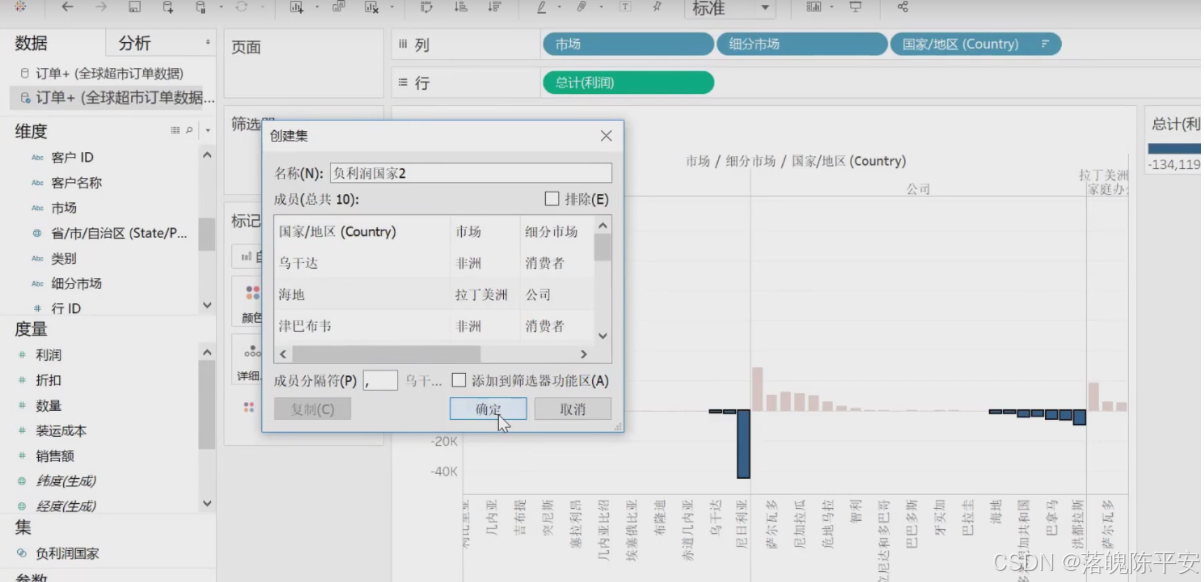

国家地区->列，利润->行，倒叙，选取负利润国家->创建集->命名为负利润国家

 复杂数据集

在上述的基础上，市场和细分市场->列，利润->颜色->编辑颜色(两色、倒序)

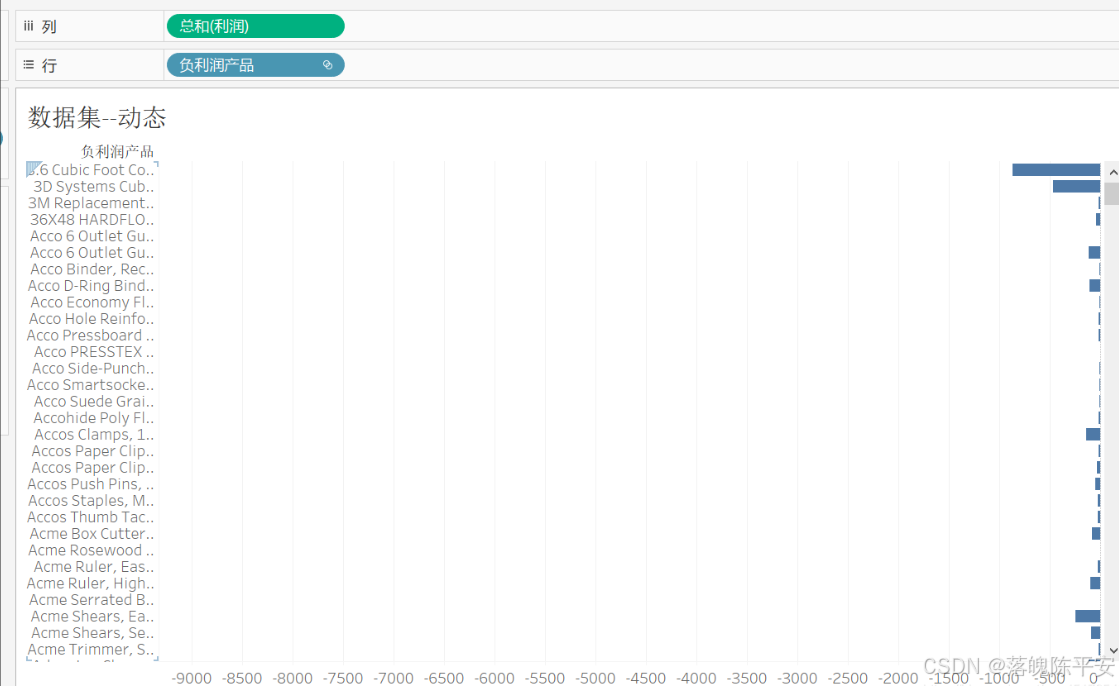

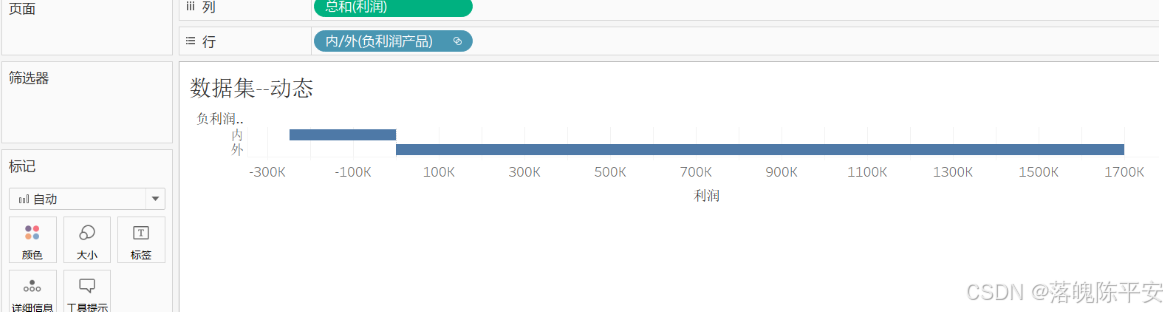

 动态数据集

1. 右键产品名称->创建->集->条件->按字段->利润->符号

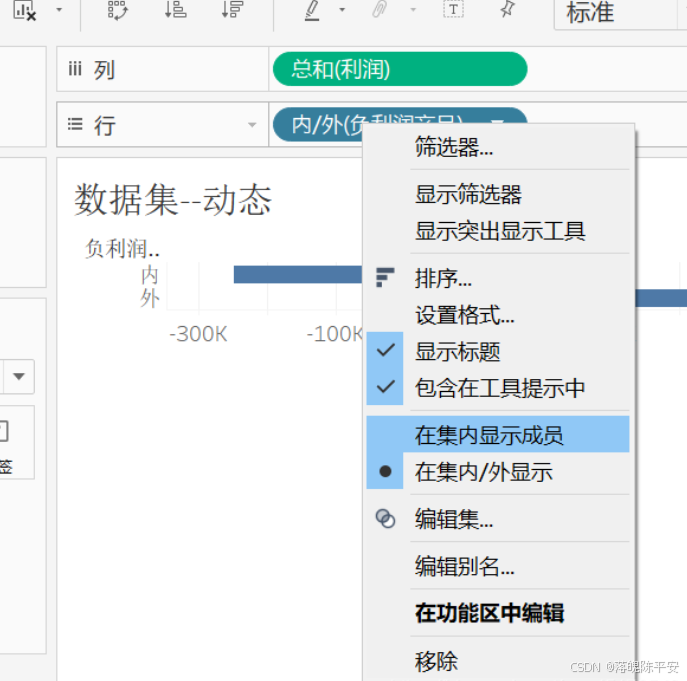

 2. 右键负利润产品->在集内显示成员。

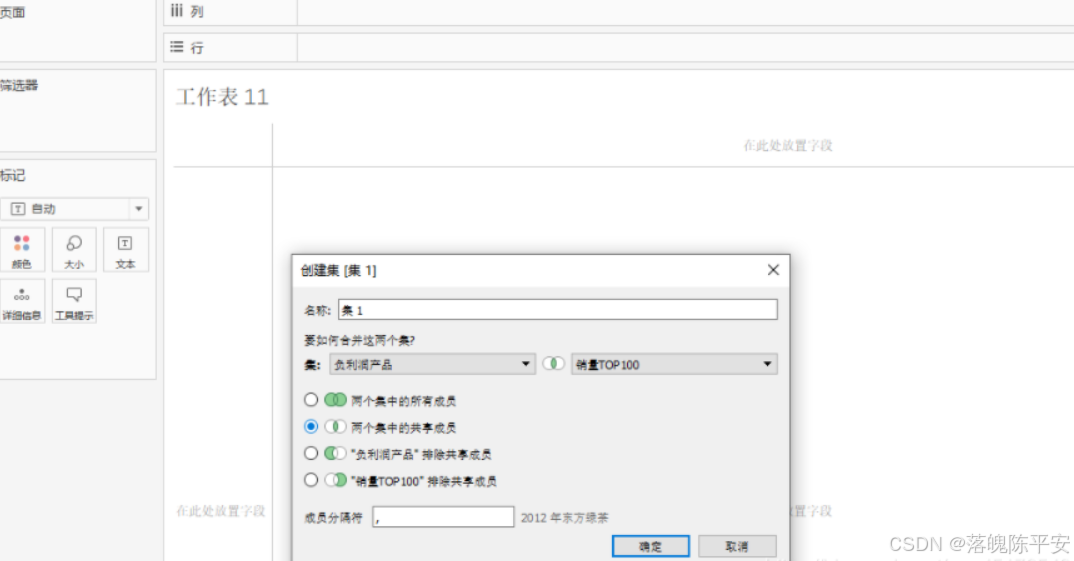

合并集

有的时候只用一个数据集不能轻松解答问题。合并集一定要在同一个维度。

右键负利润中心->创建合并集



筛选器

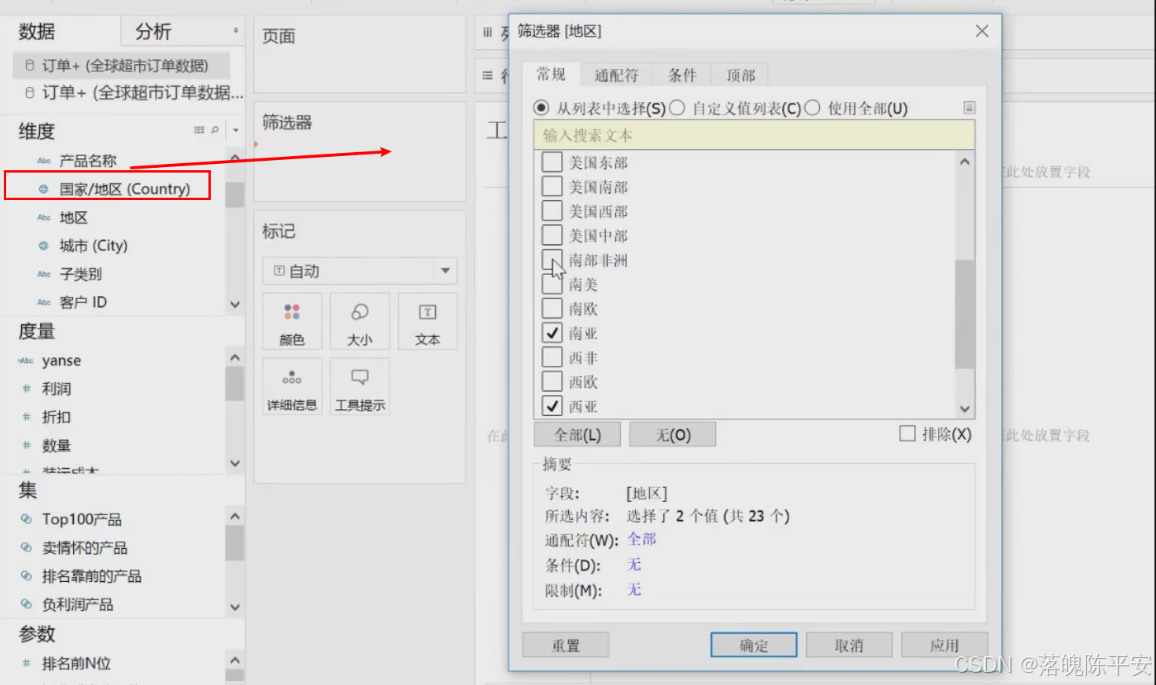

1. 地区->筛选器->选择(西亚/南亚/东亚/东南亚/中亚)
2. 地区->筛选器->选择(西亚/南亚/东亚/东南亚/中亚)



 使用数据集做对比分析

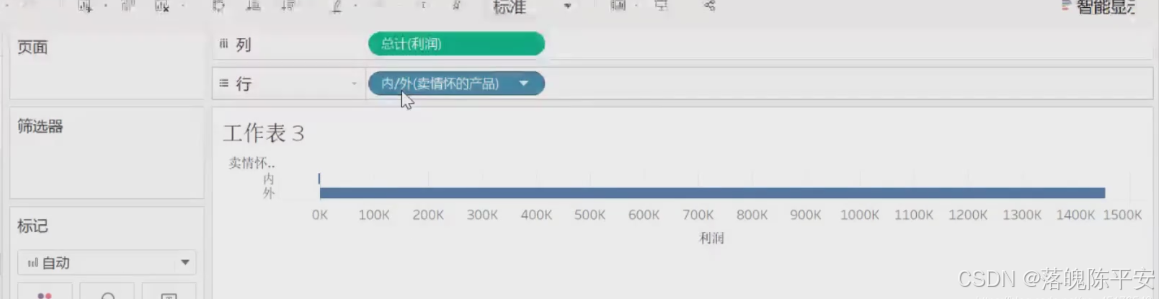

利润->列，卖情怀的产品->行，列->在集内显示成员，显示标记标签
