前段时间刷b站看到嘉立创白嫖梵高星空pcb板的视频，以学习的名义将pcb板打了回来。打回来板后发现板子透光很好看，就在b站里找到了同样用星空板做小夜灯的视频，于是就跟着up主的视频复刻了星空小夜灯。

项目简介

基于b站“我不是姓崔的”up主的星空pcb，使用STM32F103C8T6芯片制作的小夜灯。本项目中主要用到ws2812b灯带和雷达检测模块。

PCB和元器件准备

首先在嘉立创中新建工程文件将原理图绘制出来

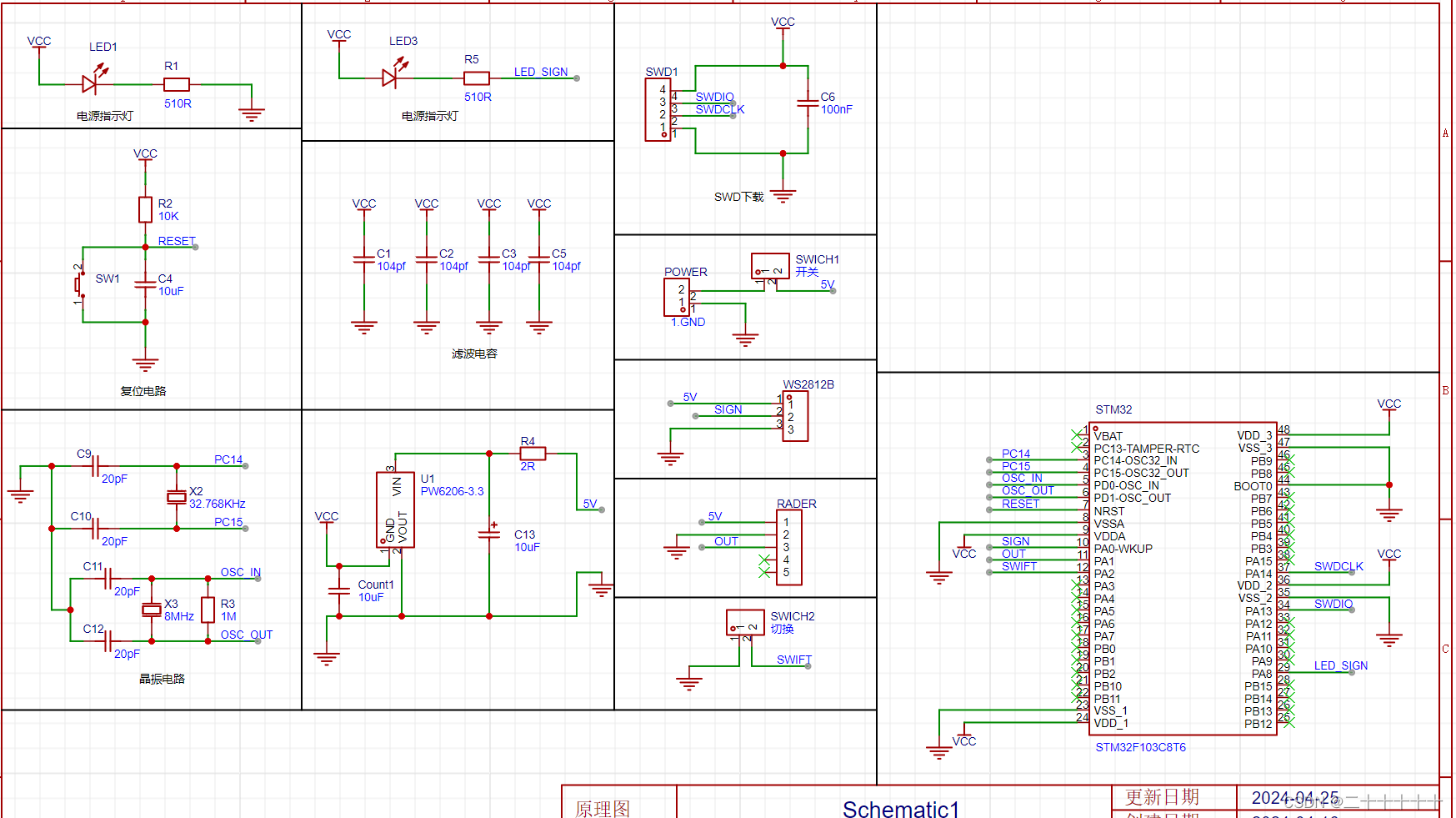

(原理图)

原理图完成后，生成pcb文件，布局pcb板

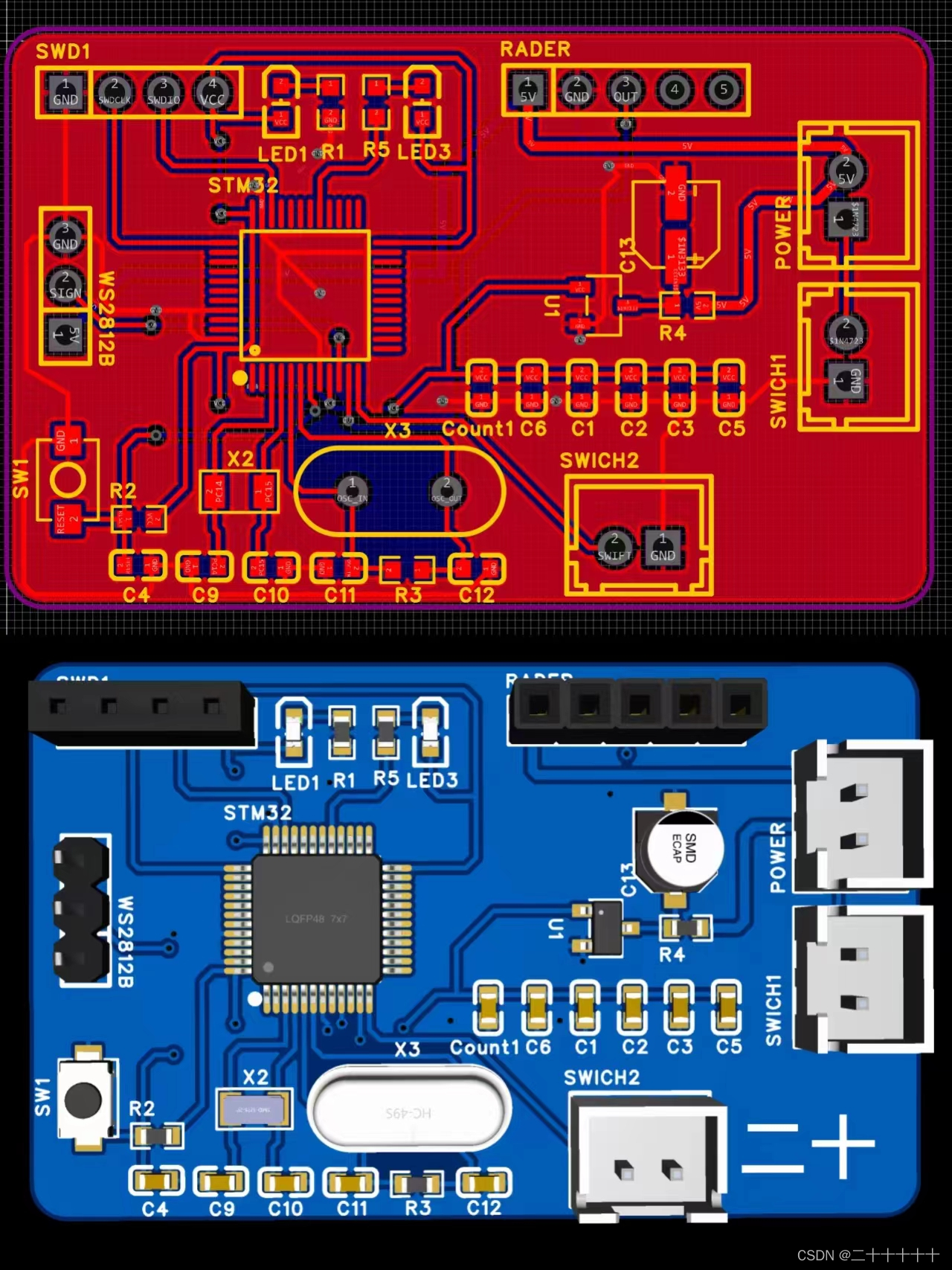

（pcb及3D预览）

以及星空pcb板：https://oshwhub.com/sytnocui/star-pcb-drawing

pcb板完成后，现在需要准备焊接对应的元器件

软件准备

使用kill5进行编程

这里放主程序的代码，其余代码在资源文件里

#define WS2812B_LED_QUANTITY    30

extern uint32_t WS2812B_Buf[WS2812B_LED_QUANTITY];    // 0xGGRRBB

int MODE = 0;
int SWIFT = 0;

uint32_t color = 0x005577;  // 初始颜色

void Init(void)
{
    RCC_Init();
    WS2812B_Init();
	Rader_Init();
	Crontrl_Init();
}

int main(void)
{
    Init();

    while(1)
    {
		SWIFT = RCrontrl_GetMode();
		MODE = Rader_GetMode();
		if(MODE == 1)
		{
			if (SWIFT != 1)
			{
				if(color <= 0xFFFFFF)
					color += 10; //修改颜色，使灯带的颜色变化
				else
					color = 0x000023;
				for (int i = 0; i < WS2812B_LED_QUANTITY; i++)
				{
					WS2812B_Buf[i] = color; // 黑色
				}
				WS2812B_UpdateBuf();
			}
			else
			{
				for (int i = 0; i < WS2812B_LED_QUANTITY; i++)
				{
					WS2812B_Buf[i] = 0xFFFFFF; // 黑色
				}
				WS2812B_UpdateBuf();
			}
		}
		else
		{
			WS2812B_UpdateBuf();
			WS2812B_SetBuf(0x000000);
			WS2812B_ClearBuf();
			WS2812B_UpdateBuf();
		}
        Delay_ms(100);  // 添加延时，以便观察效果
    }
}
