《学术论文图表类型：解锁论文“颜值”密码》

面对众多的图表类型，许多初入学术领域的研究者可能会感到困惑：如何选择合适的图表来精准地表达自己的研究发现？不同类型图表又各自有着怎样的特点和适用场景？本文将带你走进学术论文图表的世界，深入剖析常见的图表类型，探讨它们在不同学科中的应用，以及如何巧妙地运用图表来增强论文的表现力。让我们一起开启这场数据可视化的探索之旅，解锁图表背后隐藏的学术表达密码。

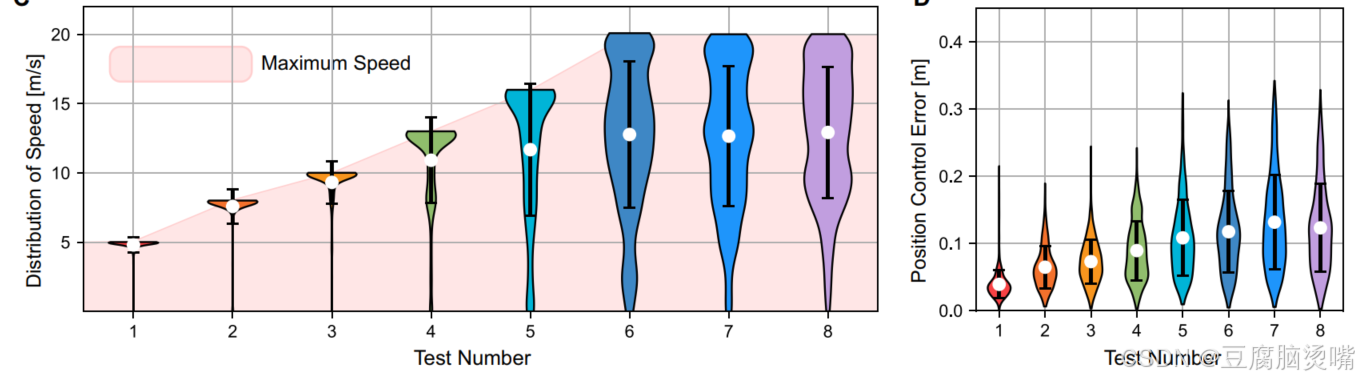

1.小提琴图

小提琴图是一种结合核密度估计和箱线图的数据可视化工具，通过其外部轮廓展示数据的概率密度分布，宽度越大表示数据在该区域越密集；内部嵌入的箱线图则提供了数据的中位数、四分位数和异常值等统计信息。它能够直观地呈现数据的集中趋势、离散程度和分布形状，尤其适合用于比较多个组之间的数据分布差异，广泛应用于生物科学、社会科学、金融分析等领域。

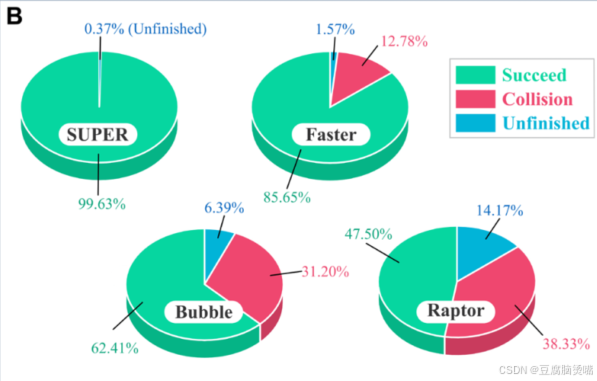

2.饼图

饼图是一种以圆形为基础，通过将圆划分成若干扇形区域来展示数据占比关系的图表类型。每个扇形的大小表示其对应数据在整体中的比例，扇形的角度与其所代表的数值成正比。饼图主要用于直观地呈现各部分与整体之间的关系，帮助读者快速了解数据的构成比例，常用于市场调研、人口统计、资源分配等场景，但在数据类别过多或数值差异较小时，其可读性可能会受到一定影响。

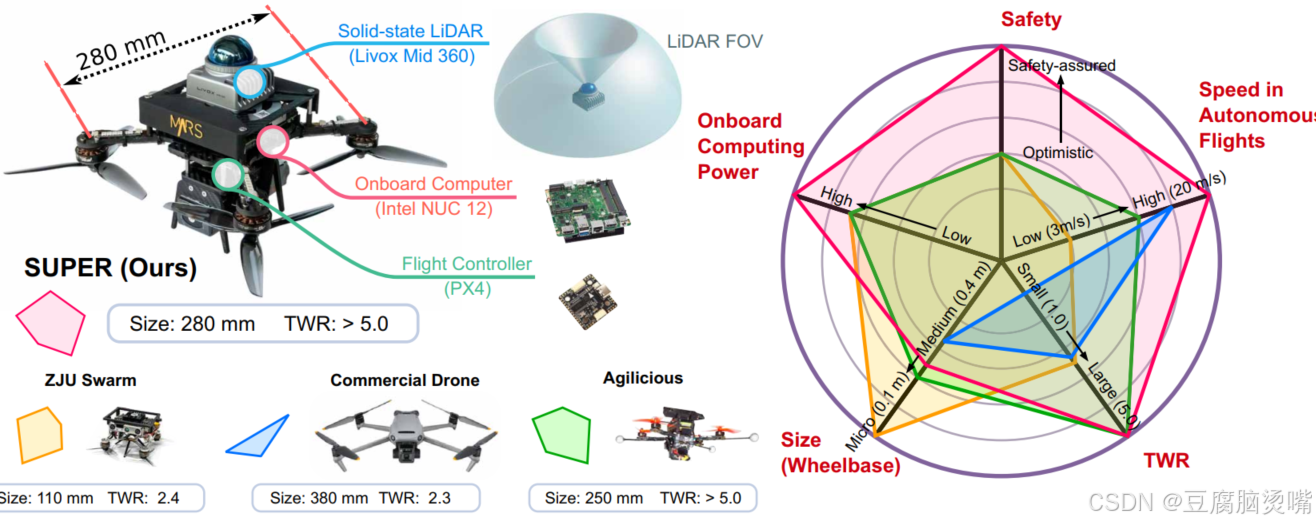

3.雷达图

雷达图是一种以多边形为基础的图表，通过从中心点向外辐射的多个轴来展示多个变量的数值和相对关系。每个轴代表一个变量，数据点在轴上的位置表示该变量的数值大小，连接各数据点形成的多边形可以直观地展示数据在不同维度上的强弱和平衡性。雷达图常用于多指标综合分析、性能评估、特征比较等场景，能够清晰地呈现数据的多维度特征和差异，但不适用于变量过多或数值差异悬殊的情况，否则可能导致图表过于复杂或难以解读。

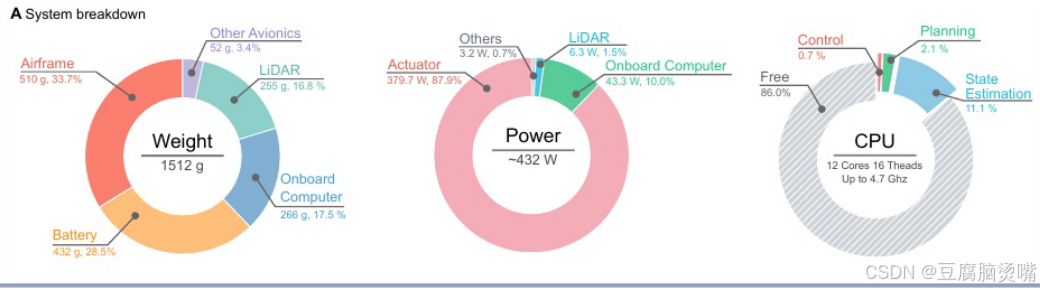

4.环形图

环形图是一种类似于饼图的图表，通过将一个圆形划分为多个环形区域来展示数据的占比关系。与饼图不同的是，环形图的中心部分被挖空，形成一个环状结构，每个环形区域的宽度表示其对应数据在整体中的比例。环形图不仅可以展示各部分与整体的关系，还能通过多层环形结构展示多组数据的对比和层次关系，适合用于呈现复杂的数据结构和多维度的占比分析，尤其在需要同时对比多个类别或层次的数据时更具优势。

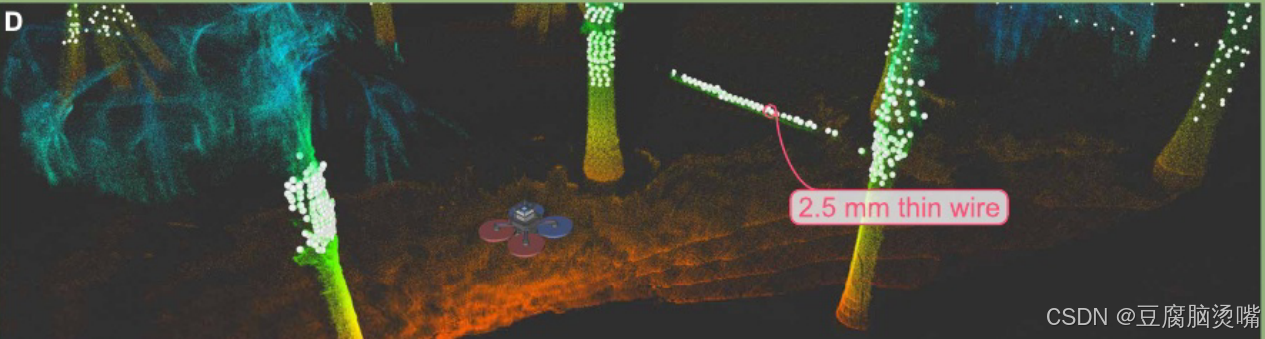

5.点云图

点云图是一种通过在二维或三维空间中以点的形式表示数据分布的可视化图表。每个点的位置由其坐标值决定，通常用于展示大规模数据集的分布特征、密度变化以及数据间的相对位置关系。点云图常用于地理信息系统（GIS）、三维建模、机器学习中的数据可视化等领域，能够直观地呈现复杂数据的空间结构和聚集模式，尤其适合处理高维数据或大规模数据集，帮助研究人员快速识别数据中的模式、异常点和趋势。

6.箱线图

箱线图（Box Plot）是一种用于展示一组数据分布特征的统计图表，通过绘制一个“箱子”和“须”来直观地呈现数据的中位数、四分位数（Q1和Q3）、异常值以及数据的离散程度。箱子的上下边界分别表示第一四分位数（Q1）和第三四分位数（Q3），箱子内部的横线表示中位数（Q2），而“须”则延伸到非异常值的范围。箱线图能够清晰地反映数据的集中趋势、离散程度和偏态，常用于比较不同组数据的分布差异，广泛应用于数据分析、统计学和科学研究中

图片来源：Safety-assured high-speed navigation for MAVs scirobotics 如有侵权，请联系作者。
