单片机静态数码管显示

LED数码管：数码管是一种简单，廉价的显示器，是由多个发光二极管封装在一起组成“8”字型的机器

如下图

以为数码管引脚定义：A--7;B--6;C--4;D--2;E--1;F--9;G--10;DP--5

通过点亮二极管来显示想要的数字（连接公共端）

四位一体数码管:A--11;B--7;C--4;D--2;E--1;F--10;G--5;DP--3在哪一个上显示要的数据则给0其他的数码管给1（负极与正极相接不会亮）；在下面的二级管中1则为亮，0为灭

共阳极：1为灭，0为亮

共阴极：1为亮，0为灭

138译码器中C.B.A将其二进制转换为十进制输出

测试在静态数码管第一位显示0

#include <REGX52.H>

void main()
{
	P2_4=1;
	P2_3=1;
	P2_2=1;//Y7 7对应的二进制是111，故三个P2口都给1
	P0=0x3F;//数字0对应的LED编号是a,b,c,d,e,f  所以我们给P0口0011 1111（高电平亮起即1）从下往上数
	while(1)
	{

	}
}

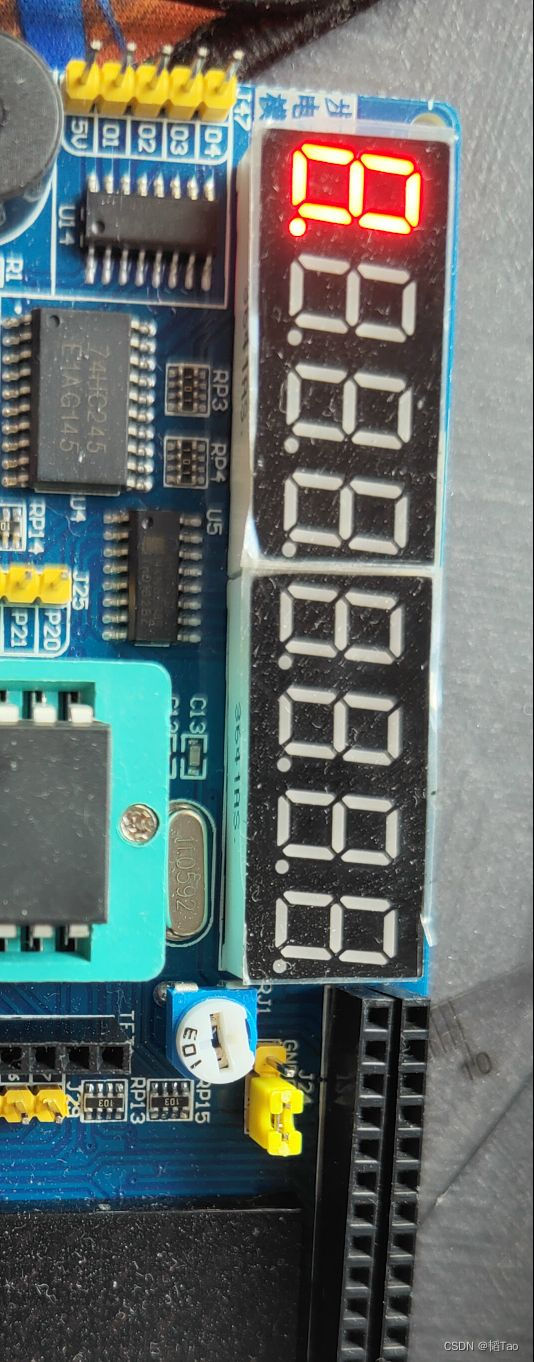

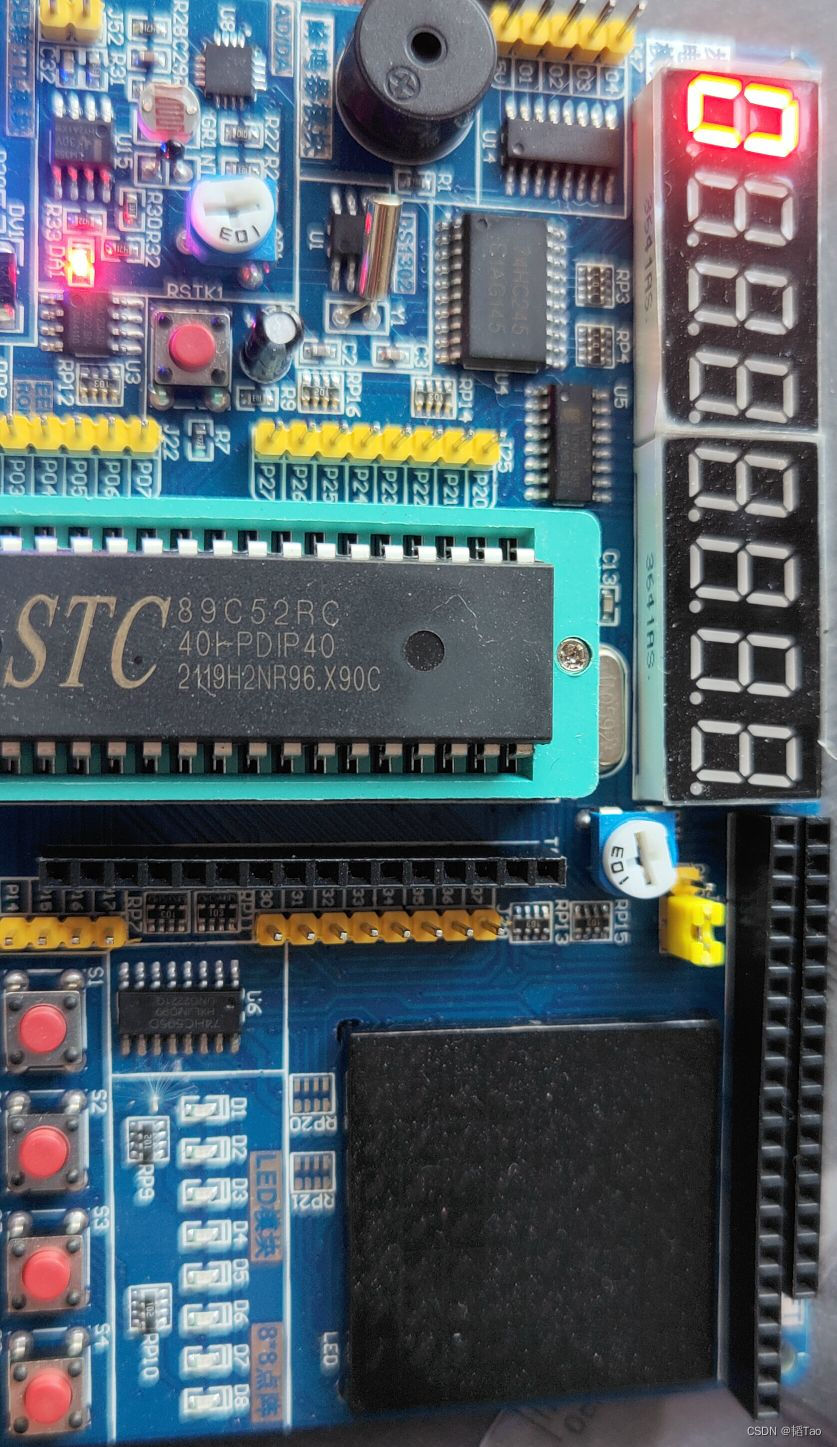

效果
