STP协议概述

STP（Spanning Tree Protocol）中文名称生成树协议，应用在数据链路层，用来阻塞交换机端口，消除环路，实现链路备份。

STP协议原理

1、通过一系列选举，“阻塞”某个接口打破环路
2、当其他接口出现故障，“阻塞接口”及时恢复转发状态，使得网络正常通信

STP的端口选举

端口选举是比较配置BPDU（网桥协议数据单元，交换机每2s发送一次）的优劣。BPDU报文涉及根桥选举的关键字段：

1、RID（Root Identifier）：这台交换机认为哪个设备是根桥（内容为：优先级（默认32768），开销，mac地址）
2、RPC（Root Path Cost）：交换机自身到根桥的开销
3、BID（Bridge Identifier）：发送该配置BPDU交换机的桥ID
4、PID（Port Identifier）：标识发送配置BPDU端口ID。例子：BPDU从交换机端口0/0/3发出，则发送配置BPDU的PID为0x8003（十六进制）：第一个字节80是端口优先级（可修改，默认值200即十六进制0x80），第二个字节03是端口编号。
交换机在比较BPDU优劣是按照从1到4顺序比较，均是越小越优，在本条相同的情况下，才向下比较。

STP端口角色

根端口（RP）：非根交换机上，接收最优BPDU的端口
指定端口（DP）：当前链路上，发送最优BPDU的端口
预备端口（AP）：当前链路上，接收最优BPDU的端口，将被阻塞

STP工作步骤

1、在网络上选举根桥

初始状态，各交换机都自认为是根桥，向外发送自己配置的BPDU，比较出当前链路上最优BPDU，最终比较出全网络中最优BPDU。确定出根桥。根桥发送的BPDU中BID，RID中的mac都是自身的。

2、在非根交换机上选举根端口

端口接收根桥的配置BPDU，该端口设置为根端口，且非根交换机只有一个根端口。根端口相连的另一端为指定端口。
在该环节比较BPDU报文优先级时，由于已经选定根桥，所有BPDU的RID相同，所以比较每个非根交换机上各个端口收到来自根桥的BPDU累加的cost值（即RPC），BID，PID。

3、在每段链路上选举指定端口

非根交换机在比较BPDU阶段，RID中mac都为根桥的mac，RPC需要累加根端口的开销值；
如果自身发送的更优，则该发送端口为指定端口；
如果收到的更优，则该接收端口为预备端口，被阻塞。
在该环节比较BPDU报文优先级时，由于已经选定根桥，所有RID相同。所以比较RPC、BID、PID。

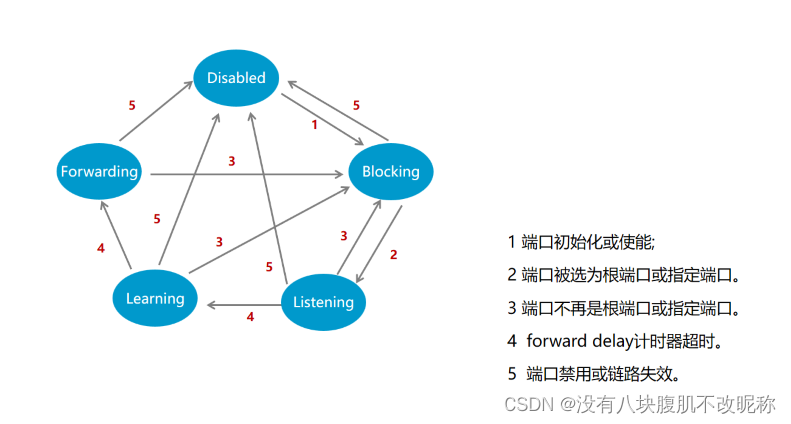

STP的端口状态

Forwarding（转发）：转发数据、学习MAC地址、接收并处理BPDU
Learning（学习）：不转发数据、学习MAC地址、接收并处理BPDU
Listening（侦听）：不转发数据、不学习MAC地址、接收并处理BPDU
Blocking（阻塞）：不转发数据、不学习MAC地址、仅接收BPDU
Disabled（失效）：不转发数据、不学习MAC地址、不处理BPDU----接口状态为Shutdown
前三者状态变迁间隔15s
在这里插入图片描述

STP拓扑变更机制

触发条件：非边缘端口进入Forwarding状态（可以认为多了环路，或者少个环路）
过程：
①如何非根桥上发生拓扑变化，此时非根桥会向根桥的方向发送TCN BPDU，告知根桥发生变化。上联的非根桥从指定端口收到TCNBPDU后，向发送者回复TCA位置位的配置BPDU，并继续向根桥方向发送TCN BPDU
② 根桥收到TCN BPDU后，向发送者方向回复TCA位置位的配置BPDU，同时向所有指定端口发送TC位置位的配置BPDU，TC置位的配置会连续发送35s，同时将自己的MAC老化时间设置位15s
③其他非根桥收到TC置位的配置BPDU后，将自己的MAC地址老化时间设置为15s，加速MAC地址表的老化（边缘端口除外）

    TCN：告诉根桥拓扑发生了变化，需要加快MAC地址表老化
    TCA：告诉发送TCN报文的设备，“已经收到，停止发送TCN”
    TC：只要是收到TC置位的BPDU交换机，MAC地址表的老化时间变为15s

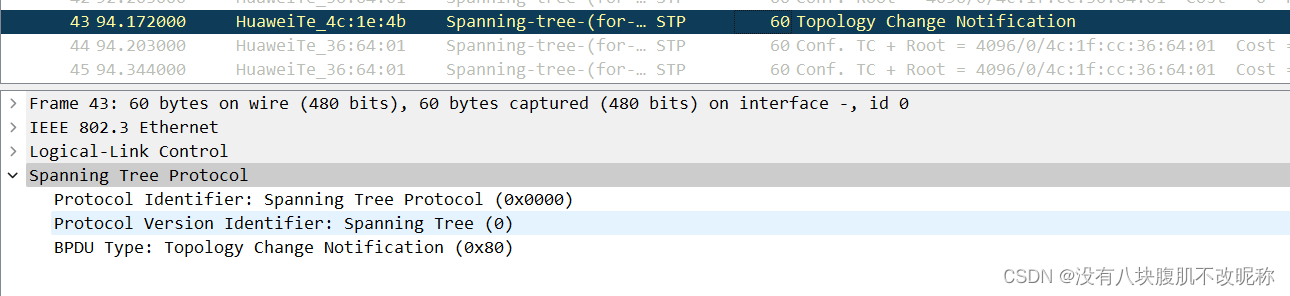

TCN报文：在这里插入图片描述

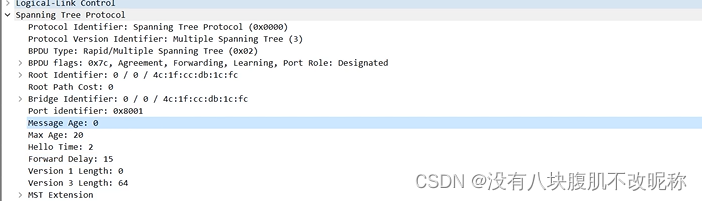

TC报文：在这里插入图片描述

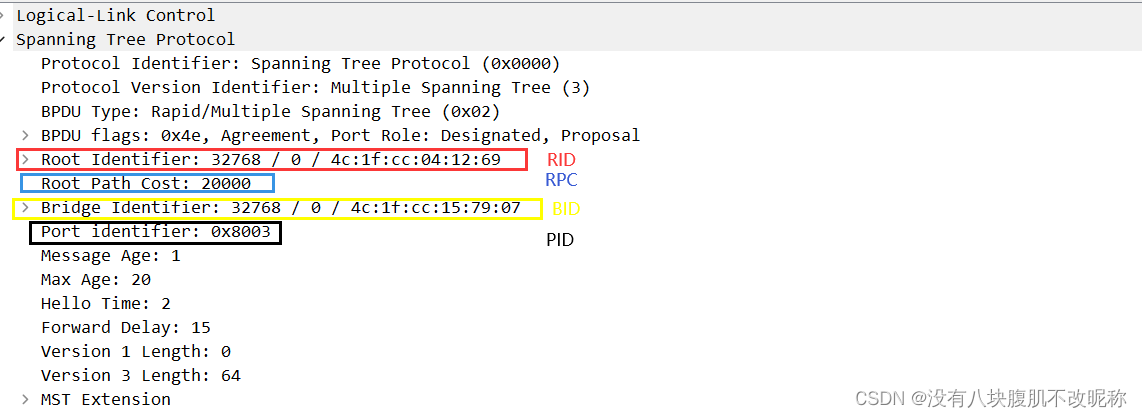

STP计时器

在这里插入图片描述
BPDU中实现stp计时器的参数

Message Age：标识BPDU经历过多少交换机，每经历一台交换机+1，如果该值大于Max Age则丢弃BPDU
Max Age：
    可以控制BPDU可以传递多少台交换机（若该值为20，则可以传递20台交换机）
    端口缓存BPDU的老化时间（如果根端口在Max Age时间内没有收到根的BPDU则认为根桥失效）
Hello Time：根桥发送BPDU的时间间隔（默认2s）
Forward Delay：转发延时，learing和listing转换的持续时间（默认15s）。防止某些场景出现瞬时环路。

STP的缺点

1、收敛速度慢。依赖定时器，使得直连故障恢复时间30s（Learning-Listening-Forwarding其中每段状态转换需要15s），非直连故障恢复时间50s（状态换30秒+丢弃BPDU20秒）
2、单实例生成树，链路利用率低。只支持一个树，所有数据转发都经过该链路，而被阻塞的链路始终闲置。
