运放的直流偏置电路分析

输入信号可能是交流信号，有正也有负，如果输入信号直接接到运算放大电路，对于单电源供电来说，运放不会输出负电压，只有正电压，从而不能实现信号的调理。这时我们就需要给运放添加直流偏置电压，使输入信号全部变成正电压，这样单电源供电的运放就能对信号进行调理。

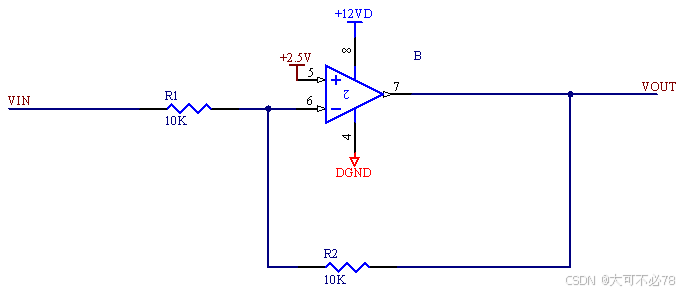

该电路在同向端增加+2.5V的直流偏置，输入端VIN→R1→反向端，R2连接在输出和反向输入端之间，形成反馈回路。

根据虚短虚断，可知

得到Vout=5-vin,可知直流偏置也进行了放大，输入信号在5V波动，这可能占用过多的动态范围，当输入交流信号幅值较大

时，可能使输出超过运放电源电压，导致削波。如果输入的信号本身带有直流成分，导致输入的直流也被放大，叠加到输出的直流偏置上，可能进一步加剧这个问题。所以需要改进这个电路，增加隔直电容。

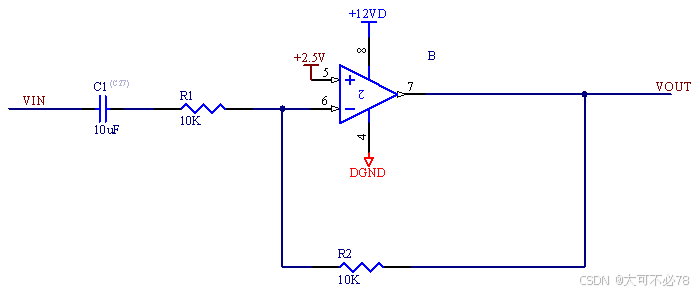

假设输入的信号包括直流信号和交流信号，改进的电路如下：

C1的作用是作为隔直电容，阻断输入信号（VIN）的直流成分，允许交流信号通过，并与R1构成高通滤波器，确保只有交流信号进入运放的反向输入端。

fc​=1/2πR1​C1​=1.59HZ,对于高于这个频率的信号，输入信号可以无衰减地通过，而低于该频率的信号会被衰减。

输出的 Vout 特性：

• 直流偏置：对于直流来说，信号经过电容C1之后，输入相当于断开，运放同相端偏置电压为 +2.5V，通过虚短特性，反相端也被拉至 2.5V，因此 Vout 的直流分量为 2.5V。

• 交流放大：对于交流来说，电容C1相当于短路，运放构成反相放大器，交流增益为 -1（Av=−R2/R1=−1）。

• 总输出：Vout=2.5V−VIN(AC)，即 2.5V 直流偏置叠加反向的输入交流信号。

如果输入信号包括直流分量和交流信号，希望输出信号只是单纯放大交流信号，那么上述电路还需要改进，改进电路如下:

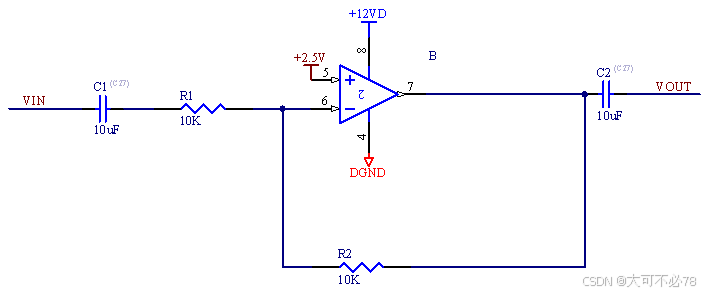

增加电容C2，将输出的直流分量滤掉即可，得到的信号只是交流信号放大。
