1. 集群
2. 数据分片（重点）
3. 集群搭建(基于docker)

1. 集群

哨兵模式提⾼了系统的可⽤性，但是真正⽤来存储数据的还是master和slave节点，所有的数据都需要存储在单个master和slave节点中；如果数据量很⼤，接近超出了master/slave所在机器的物理内存，就可能出现严重问题了

如何获取更⼤的空间？加机器即可！所谓"⼤数据"的核⼼，其实就是⼀台机器搞不定了，⽤多台机器来搞。

广义的集群：只要是多个机器，构成分布式系统，都可以认为是一个集群；前面说的主从结构、哨兵模式，也是可以称为广义的集群

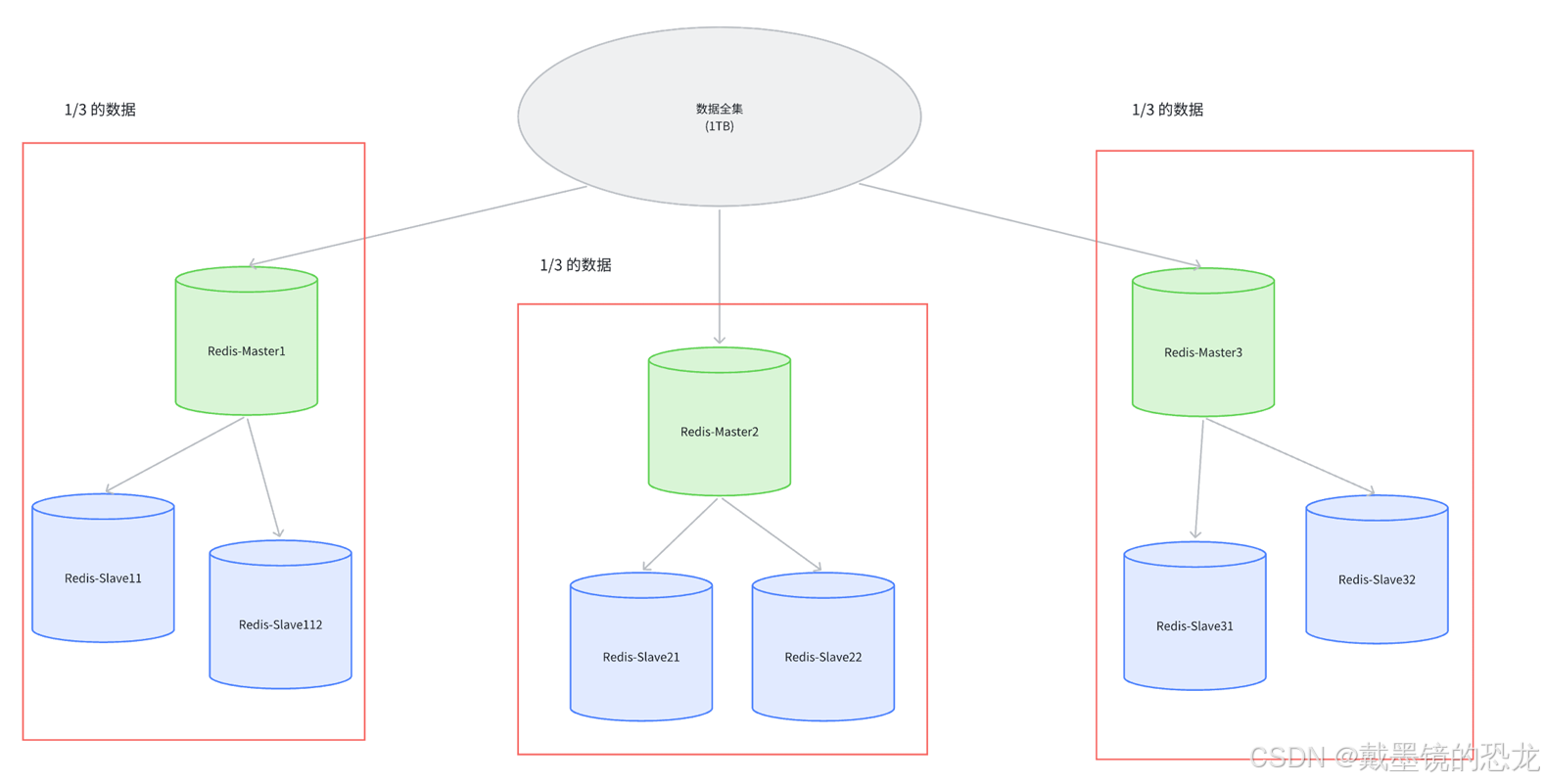

Redis的集群就是在上述的思路之下，引⼊多组Master/Slave，每⼀组Master/Slave存储数据全集的⼀部分，从⽽构成⼀个更大的整体，称为Redis集群(Cluster).

在这里插入图片描述
每个Slave都是对应Master的备份(当Master挂了，对应的Slave会补位成Master)
每个红框部分都可以称为是⼀个分⽚(Sharding)，如果全量数据进⼀步增加，只要再增加更多的分⽚即可解决

2. 数据分片（重点）

Redis cluster 的核⼼思路是⽤多组机器来存数据的每个部分，那么接下来的核⼼问题就是，给定⼀个数据(⼀个具体的key)，那么这个数据应该存储在哪个分⽚上？读取的时候⼜应该去哪个分⽚读取？

2.1 哈希求余

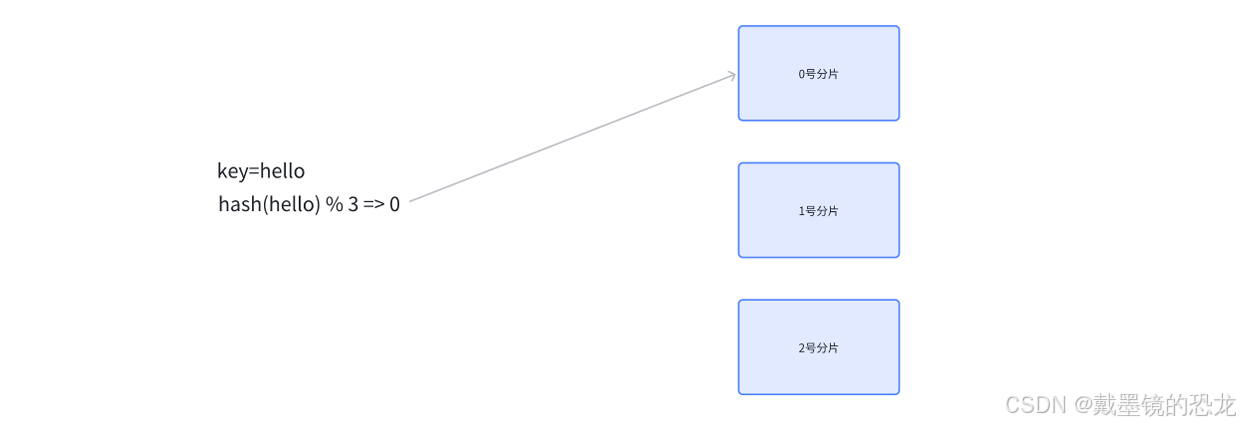

跟哈希表类似，通过哈希函数映射到不同的位置
在这里插入图片描述
后续如果要取某个key的记录，也是针对key计算hash，再对N求余，就可以找到对应的分⽚编号了

优点：简单⾼效，数据分配均匀
缺点：⼀旦需要进⾏扩容，N改变了，原有的映射规则被破坏，就需要让节点之间的数据相互传输，重新排列，以满⾜新的映射规则，此时需要搬运的数据量是⽐较多的，开销较⼤.

2.2 一致性哈希算法

为了降低上述的搬运开销，能够更⾼效扩容，业界提出了"⼀致性哈希算法"，key 映射到分⽚序号的过程不再是简单求余了，是改成以下过程：

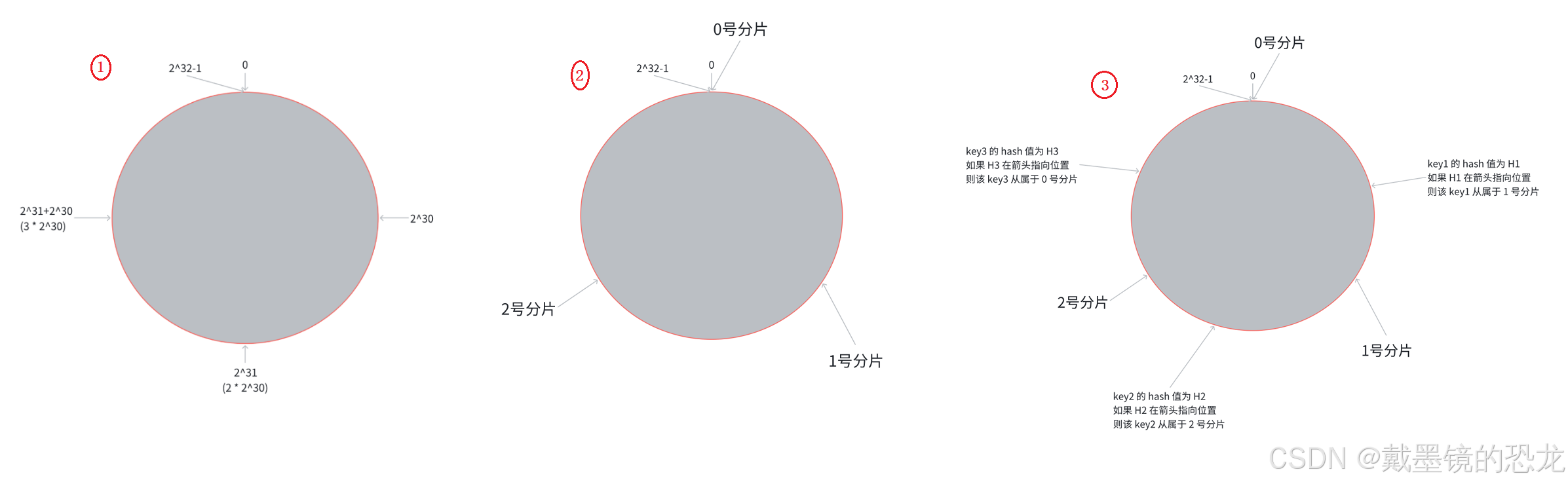

第⼀步，把0->2³²-1这个数据空间，映射到⼀个圆环上，数据按照顺时针方向增长
第二步，假设当前存在三个分片，就把分片放到圆环的某个位置上
第三步，假定有⼀个key，计算得到hash值H，那么这个key映射到哪个分片呢？规则很简单，就是从H所在位置，顺时针往下找，找到的第⼀个分片，即为该key所从属的分片

在这里插入图片描述
这就相当于N个分⽚的位置，把整个圆环分成了N个管辖区间，Key的hash值落在某个区间内，就归对应区间管理

在这个情况下，如果扩容⼀个分片，如何处理呢？

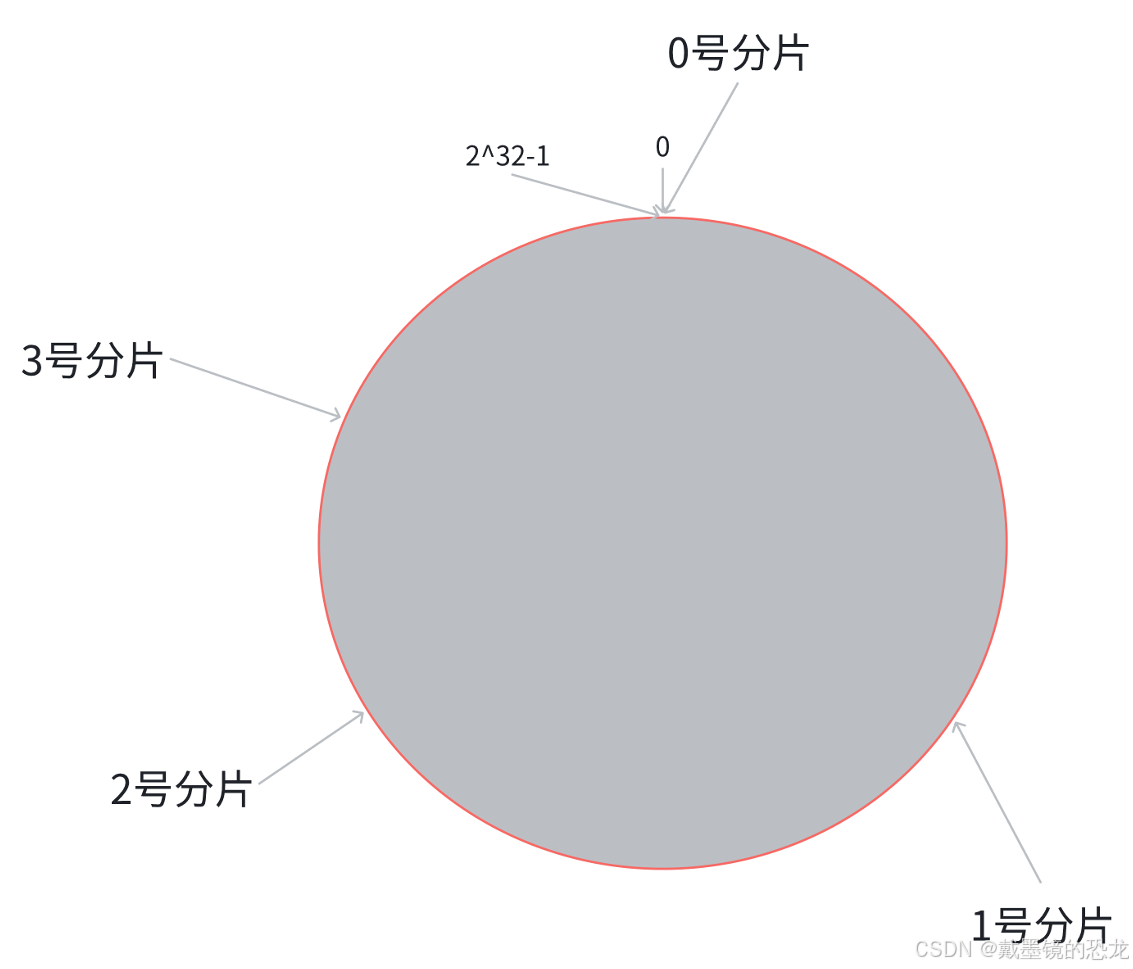

原有分片在环上的位置不动，只要在环上新安排⼀个分片位置即可

在这里插入图片描述
此时，只需要把0号分片上的部分数据，搬运给3号分片即可，1号分片和2号分片管理的区间都是不变的

优点：大大降低了扩容时数据搬运的规模，提⾼了扩容操作的效率
缺点：数据分配不均匀(有的多有的少，数据倾斜)

2.3 哈希槽分区算法(Redis使用)

为了解决上述问题(搬运成本高和数据分配不均匀)，Rediscluster引入了哈希槽(hashslots)算法；这种算法，本质就是将上面的两种算法结合了一下。

hash_slot = crc16(key) % 16384
#crc16也是⼀种hash算法

相当于是把整个哈希值，映射到16384个槽位上，也就是[0,16383]，然后再把这些槽位⽐较均匀的分配给每个分片。

假设当前有三个分⽚,⼀种可能的分配⽅式:

0号分片：[0,5461]，共5462个槽位
1号分片：[5462,10923]，共5462个槽位
2号分片：[10924,16383]，共5460个槽位

每个分片的节点使⽤位图来表⽰自己持有哪些槽位，对于16384个槽位来说，需要2048个字节(2KB)大小的内存空间表示

如果需要进⾏扩容，⽐如新增⼀个3号分片，就可以针对原有的槽位进⾏重新分配。

⽐如可以把之前每个分⽚持有的槽位，各拿出⼀点，分给新分片
分⽚规则是很灵活的，每个分⽚持有的槽位也不⼀定连续

一种可能的分配⽅式:

0号分片：[0,4095]，共4096个槽位
1号分片：[5462,9557]，共4096个槽位
2号分片：[10924,15019]，共4096个槽位
3号分片：[4096,5461]+[9558,10923]+[15020,16383]，共4096个槽位

我们在实际使⽤Redis集群分片的时候，不需要⼿动指定哪些槽位分配给某个分片，只需要告诉某个分⽚应该持有多少个槽位即可，Redis会自动完成后续的槽位分配，以及对应的key搬运的⼯作

Redis集群是最多有16384个分片吗？

Redis 集群并不是最多有 16384 个分片，而是将整个集群划分为16384 个哈希槽，每个槽位可以分配给不同的分片节点，16384个槽位是为了实现数据的均匀分布和高效的负载均衡，而不是指集群最多有 16384 个分片
分片数量通常远小于槽位数量，Redis的作者建议集群分⽚数不应该超过1000

为什么是16384个槽位？

节点之间通过⼼跳包通信，⼼跳包中包含了该节点持有哪些slots，这个是使⽤位图这样的数据结构表⽰的，表⽰16384个slots，需要的位图大小是2KB；如果给定的slots数更多了，⽐如65536个了，此时就需要消耗8KB空间位图表⽰了，对于内存来说不算什么，但是在频繁的⽹络⼼跳包中，还是⼀个不⼩的开销的.
另⼀⽅⾯，Redis集群⼀般不建议超过1000个分⽚，所以16k对于最⼤1000个分⽚来说是⾜够⽤的，同时也会使对应的槽位配置位图体积不⾄于很⼤

3. 集群搭建(基于docker)

3.1 搭建

接下来基于docker，搭建⼀个集群，每个节点都是⼀个容器
在这里插入图片描述

创建⽬录和配置

redis-cluster/
├── docker-compose.yml
└── generate.sh

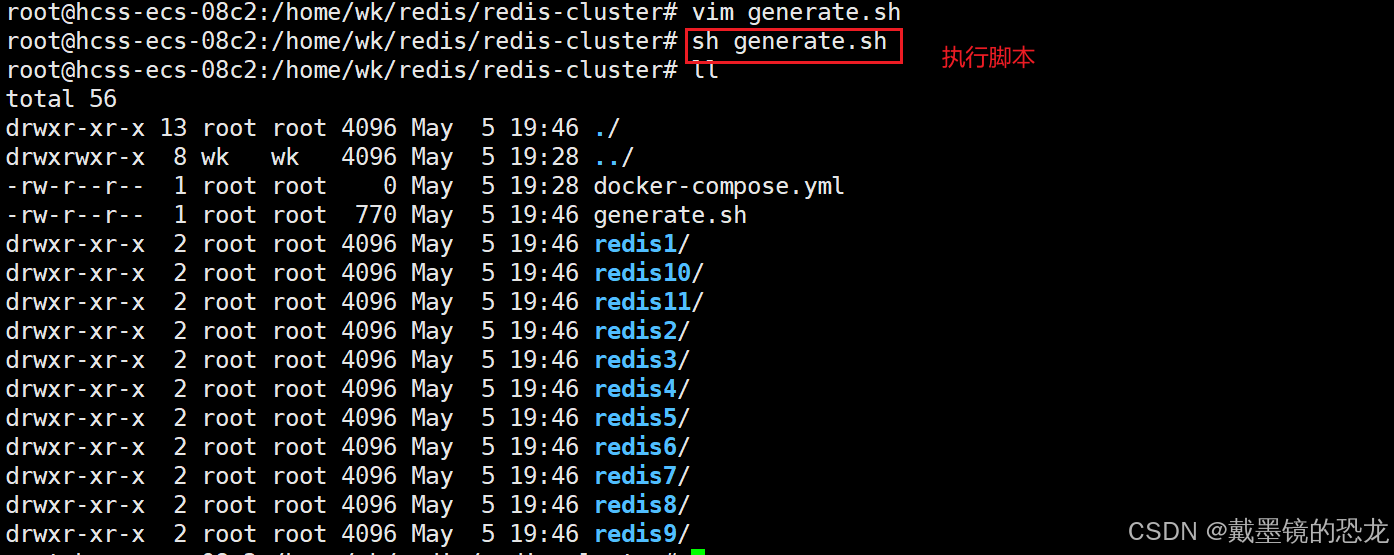

generate.sh内容如下

for port in $(seq 1 9); \
do \
mkdir -p redis${port}/
touch redis${port}/redis.conf
cat << EOF > redis${port}/redis.conf
port 6379
bind 0.0.0.0
protected-mode no
appendonly yes
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.30.0.10${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379
EOF
done

 # 注意cluster-announce-ip 的值有变化
for port in $(seq 10 11); \
do \
mkdir -p redis${port}/
touch redis${port}/redis.conf
cat << EOF > redis${port}/redis.conf
port 6379
bind 0.0.0.0
protected-mode no
appendonly yes
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.30.0.1${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379
EOF
done

在这里插入图片描述

编写docker-compose.yml

version: '3.7'
networks:
  mynet:
    ipam:
      config:
        - subnet: 172.30.0.0/24

services:
  redis1:
    image: 'redis:5.0.9'
    container_name: redis1
    restart: always
    volumes:
      - ./redis1/:/etc/redis/
    ports:
      - "6371:6379"
      - "16371:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.101

  redis2:
    image: 'redis:5.0.9'
    container_name: redis2
    restart: always
    volumes:
      - ./redis2/:/etc/redis/
    ports:
      - "6372:6379"
      - "16372:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.102

  redis3:
    image: 'redis:5.0.9'
    container_name: redis3
    restart: always
    volumes:
      - ./redis3/:/etc/redis/
    ports:
      - "6373:6379"
      - "16373:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.103

  redis4:
    image: 'redis:5.0.9'
    container_name: redis4
    restart: always
    volumes:
      - ./redis4/:/etc/redis/
    ports:
      - "6374:6379"
      - "16374:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.104

  redis5:
    image: 'redis:5.0.9'
    container_name: redis5
    restart: always
    volumes:
      - ./redis5/:/etc/redis/
    ports:
      - "6375:6379"
      - "16375:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.105

  redis6:
    image: 'redis:5.0.9'
    container_name: redis6
    restart: always
    volumes:
      - ./redis6/:/etc/redis/
    ports:
      - "6376:6379"
      - "16376:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.106

  redis7:
    image: 'redis:5.0.9'
    container_name: redis7
    restart: always
    volumes:
      - ./redis7/:/etc/redis/
    ports:
      - "6377:6379"
      - "16377:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.107

  redis8:
    image: 'redis:5.0.9'
    container_name: redis8
    restart: always
    volumes:
      - ./redis8/:/etc/redis/
    ports:
      - "6378:6379"
      - "16378:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.108

  redis9:
    image: 'redis:5.0.9'
    container_name: redis9
    restart: always
    volumes:
      - ./redis9/:/etc/redis/
    ports:
      - "6379:6379"
      - "16379:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.109

  redis10:
    image: 'redis:5.0.9'
    container_name: redis10
    restart: always
    volumes:
      - ./redis10/:/etc/redis/
    ports:
      - "6380:6379"
      - "16380:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.110

  redis11:
    image: 'redis:5.0.9'
    container_name: redis11
    restart: always
    volumes:
      - ./redis11/:/etc/redis/
    ports:
      - "6381:6379"
      - "16381:16379"
    command: redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.111

启动容器：docker-compose up -d
构建集群，启动⼀个docker客⼾端

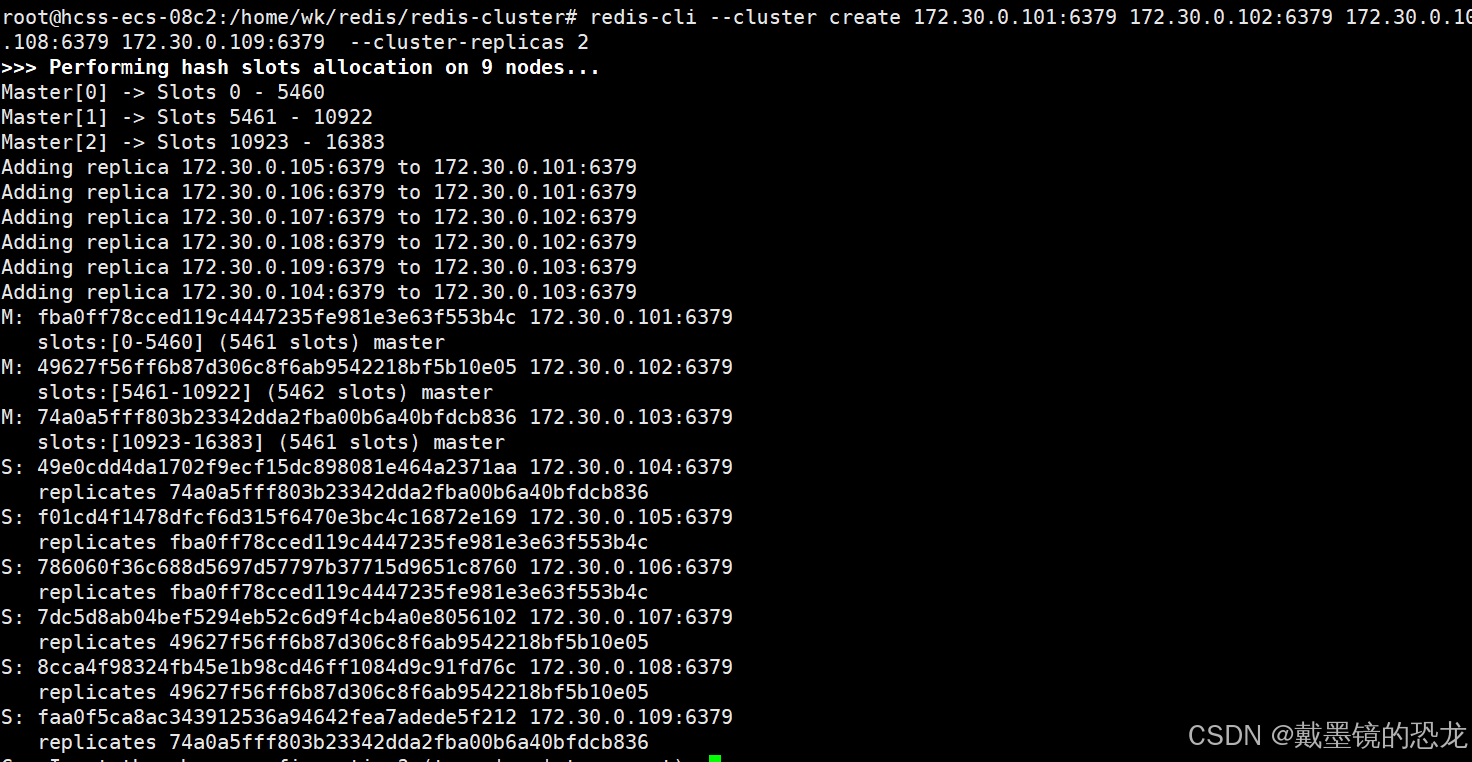

redis-cli --cluster create 172.30.0.101:6379 172.30.0.102:6379 172.30.0.103:6379 172.30.0.104:6379 172.30.0.105:6379 172.30.0.106:6379 172.30.0.107:6379 172.30.0.108:6379 172.30.0.109:6379  --cluster-replicas 2

--cluster create 表⽰建⽴集群.后⾯填写每个节点的ip和地址.
--cluster-replicas 2 表⽰每个主节点需要两个从节点备份.

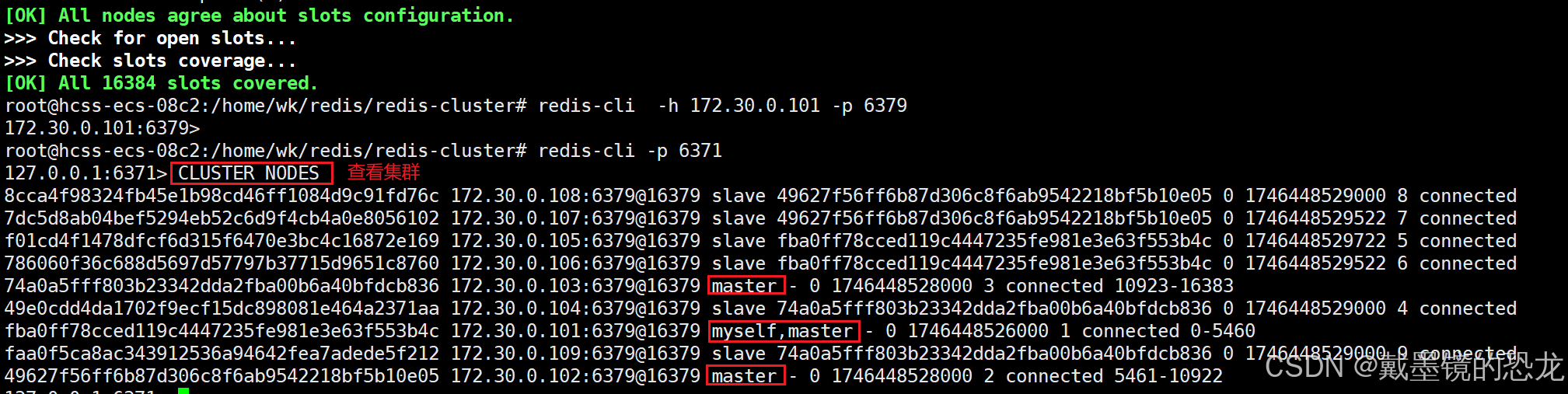

在这里插入图片描述

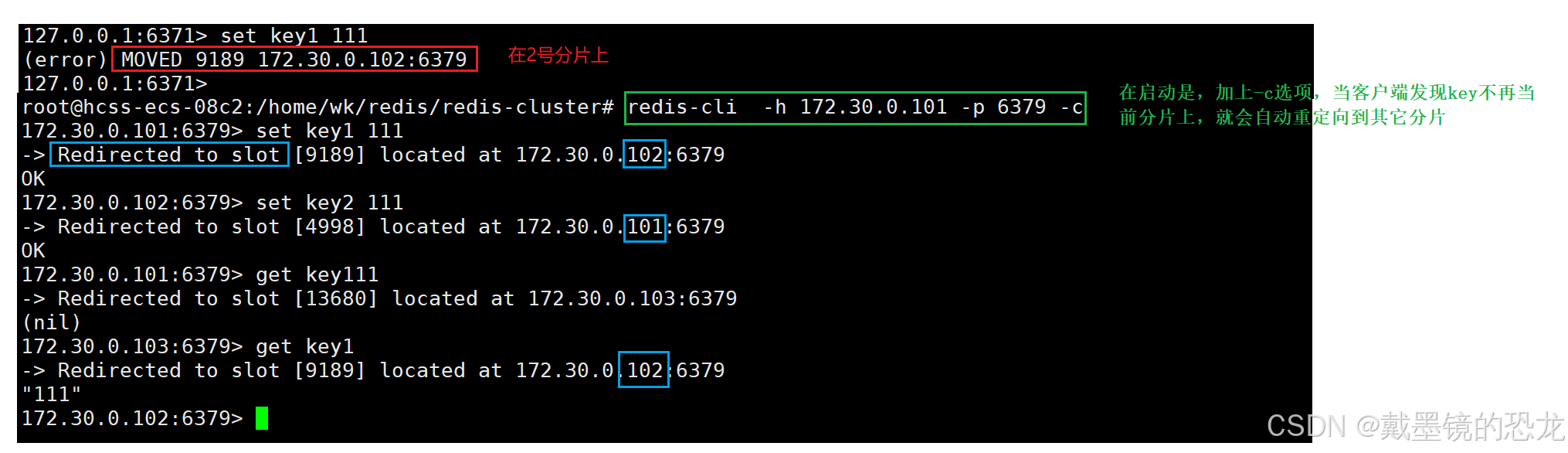

使用集群

在这里插入图片描述

使用集群之后，之前学习过的命令，有些命令是同时操作多个key的，如果这些key不在同一个分片上，会出现问题
在这里插入图片描述

3.2 故障处理

如果集群中有节点挂了怎么办？
从节点挂了，无所谓；如果是主节点挂了呢？

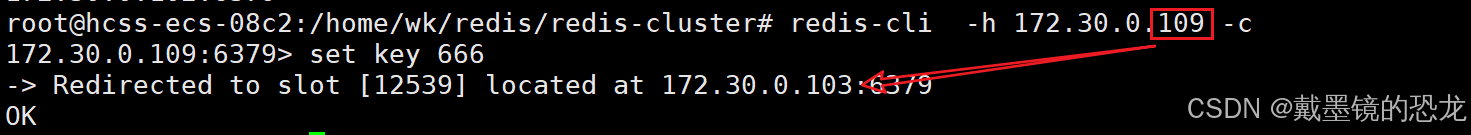

主节点才能处理写操作，从节点是不能写的；当从节点写时，会自动重定向到主节点

在这里插入图片描述

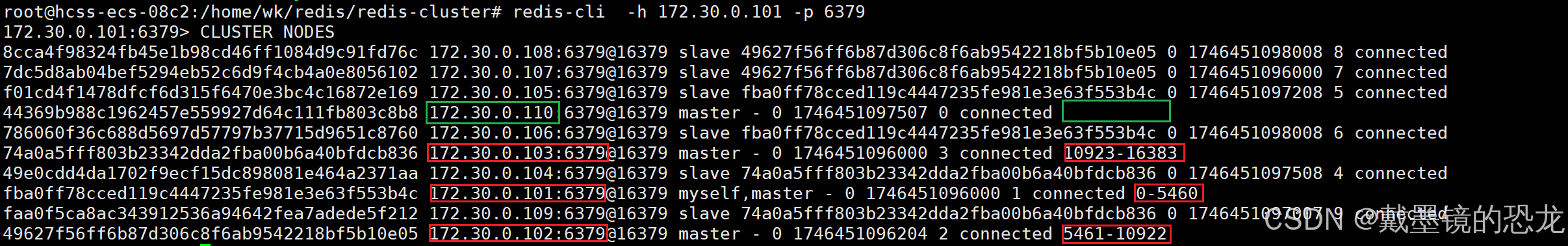

当主节点A挂了，处理流程跟哨兵模式是类似的

会从其从节点中挑选一个从节点B，作为新的主节点B，剩余从节点的主节点变为节点B；当旧的主节点A恢复时，A就变为B的从节点。

具体处理流程：

故障判定

集群中的所有节点，都会周期性的使⽤⼼跳包进⾏通信.

节点A给节点B发送ping包，B就会给A返回⼀个pong包，ping和pong除了message type属性之外，其他部分都是⼀样的，这⾥包含了集群的配置信息(该节点的id，该节点从属于哪个分⽚，是主节点还是从节点，从属于谁，持有哪些slots的位图…)

每个节点，每秒钟，都会给⼀些随机的节点发起ping包，⽽不是全发⼀遍，这样设定是为了避免在节点很多的时候，⼼跳包也⾮常多(⽐如有9个节点，如果全发，就是9*8有72组⼼跳了，⽽且这是按照N^2这样的级别增⻓的).

当节点A给节点B发起ping包，B不能如期回应的时候，此时A就会尝试重置和B的tcp连接，看能否连接成功。如果仍然连接失败，A就会把B设为PFAIL状态(相当于主观下线).

A判定B为PFAIL之后，会通过redis内置的Gossip协议，和其他节点进⾏沟通，向其他节点确认B的状态(每个节点都会维护⼀个⾃⼰的"下线列表"，由于视⻆不同，每个节点的下线列表也不⼀定相同).

此时A发现其他很多节点，也认为B为PFAIL，并且数⽬超过总集群个数的⼀半，那么A就会把B标记成FAIL(相当于客观下线)，并且把这个消息同步给其他节点(其他节点收到之后，也会把B标记成FAIL).

⾄此，B就彻底被判定为故障节点了.

某个或者某些节点宕机，有的时候会引起整个集群都宕机(称为fail状态)

以下三种情况会出现集群宕机：

某个分片，所有的主节点和从节点都挂了.
某个分片，主节点挂了,但是没有从节点.
超过半数的master节点都挂了.

故障迁移
上述例⼦中，B故障，并且A把BFAIL的消息告知集群中的其他节点.

如果B是从节点，那么不需要进⾏故障迁移.
如果B是主节点，那么就会由B的从节点(⽐如C和D)触发故障迁移了.

所谓故障迁移，就是指把从节点提拔成主节点，继续给整个redis集群提供⽀持

具体流程如下:

从节点判定自己是否具有参选资格。如果从节点和主节点已经太久没通信(此时认为从节点的数据和主节点差异太大了)，时间超过阈值，就失去竞选资格.
具有资格的节点，⽐如C和D，就会先休眠⼀定时间，休眠时间=500ms基础时间+[0,500ms]随机时间+排名*1000ms。offset的值越⼤，则排名越靠前
比如C的休眠时间到了，C就会给其他所有集群中的节点进⾏拉票操作，但是只有主节点才有投票资格.
主节点就会把自己的票投给C(每个主节点只有1票)。当C收到的票数超过主节点数⽬的⼀半，C就会晋升成主节点(C自己负责执⾏slaveof no one，并且让D执⾏slaveof C).
同时，C还会把自己成为主节点的消息，同步给其他集群的节点，⼤家也都会更新自己保存的集群结构信息.

3.3 集群扩容

扩容是⼀个在开发中⽐较常遇到的场景.
随着业务的发展，现有集群很可能⽆法容纳⽇益增⻓的数据，此时给集群中加⼊更多新的机器，就可以使存储的空间更⼤了.

把新的主节点加⼊到集群

上⾯已经把redis101-redis109重新构成了集群，接下来把redis110和redis111也加⼊集群，此处我们把redis110作为主机，redis111作为从机

redis-cli --cluster add-node 172.30.0.110:6379 172.30.0.101:6379

add-node后的第⼀组地址是新节点的地址，第⼆组地址是集群中的任意节点地址

在这里插入图片描述

此时，我们新加入的master是没有分配槽的

重新分配slots

redis-cli --cluster reshard 172.30.0.101:6379

执行之后，会进⼊交互式操作，redis会提⽰用户输⼊以下内容：

多少个slots要进⾏reshard
哪个节点来接收这些slots?(填写这个节点的集群节点id)
这些slots从哪些节点搬运过来?
- all：表示从其他所有的节点都进行搬运
- 手动指定，从某一个或几个节点搬运slots，以done结尾

输入all以后，会给出搬运计划，此时还未真实搬运
当程序员输入yes后，搬运开始；不仅仅是slots重新划分，也会把slots上对应的数据搬运到新主机上。

给新的主节点添加从节点

光有主节点了，此时扩容的⽬标已经初步达成，但是为了保证集群可⽤性，还需要给这个新的主节点添加从节点，保证该主节点宕机之后，有从节点能够顶上

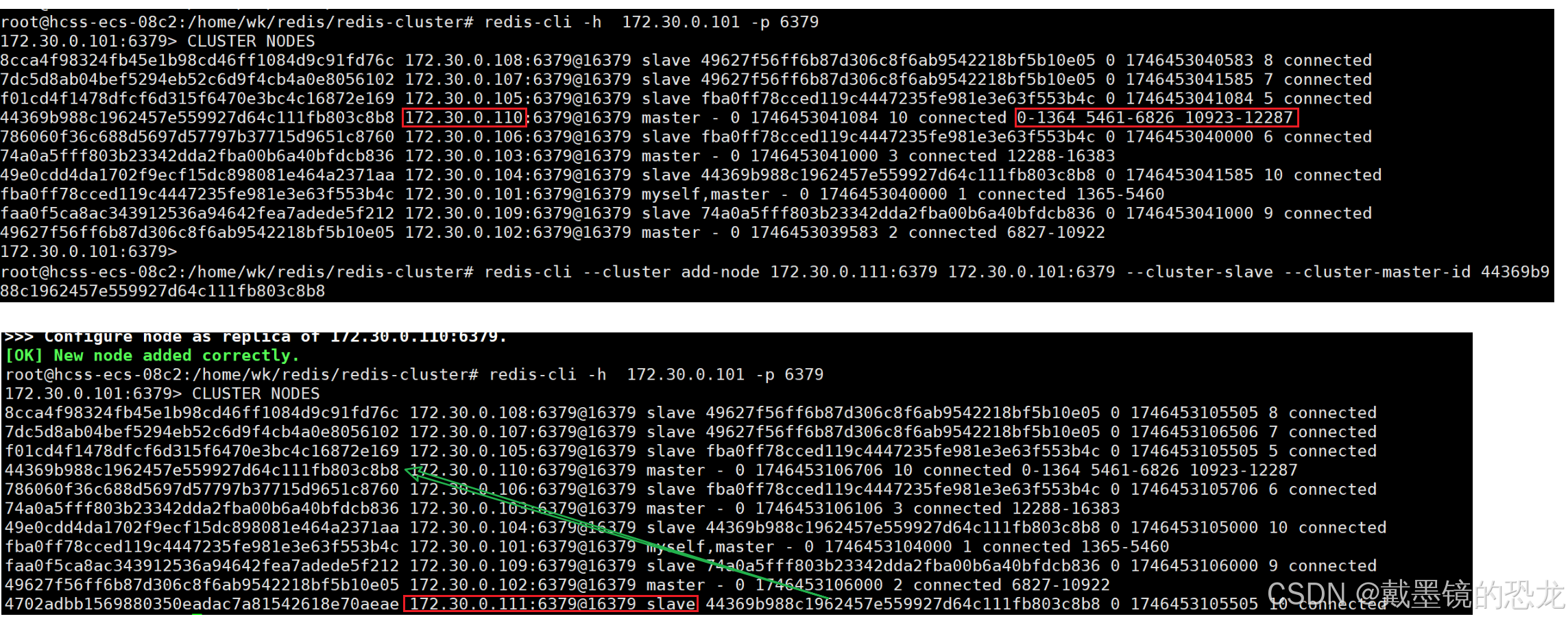

redis-cli --cluster add-node 172.30.0.111:6379 172.30.0.101:6379 --cluster-slave --cluster-master-id [172.30.1.110 节点的 nodeId]

执⾏完毕后,从节点就已经被添加完成了

在这里插入图片描述
