Tkinter 中如何调用NavigationToolbar2Tk中的editor_options或者qt4_editor_options

一、说明：

在 Tkinter 中使用 Matplotlib 的 NavigationToolbar2Tk 时，你可能会注意到它并不直接提供一个名为 editor_options 或 qt4_editor_options 的属性或方法。这是因为 NavigationToolbar2Tk 是为 Tkinter 设计的，而 editor_options 和 qt4_editor_options 通常与基于 Qt 的后端（如 PyQt 或 PySide）相关。所以在Tkinter中以嵌入式Matplotlib图表时，虽然可以用NavigationToolbar2Tk增加它的工具条，但其中会少一个按钮。如下图所示：

原本应有工具条：

在TK中的工具条：

缺少了这个功能：

如果你正在寻找一个类似于在 Qt 界面中编辑图像或图表属性的功能，但在 Tkinter 中实现，你可能需要采取一些不同的方法，因为 Tkinter 本身并不直接支持这些高级功能。

二、可以替代的方法：

不过，这里有几个可能的解决方案或替代方法：

自定义工具栏：

你可以通过继承 NavigationToolbar2Tk 并添加自定义的按钮或方法来扩展工具栏。这些自定义的按钮可以触发函数，这些函数可以修改图表的属性或调用其他编辑功能。

使用其他 GUI 框架：

如果你需要更复杂的图形界面和编辑功能，考虑使用 PyQt 或 PySide 等基于 Qt 的框架。这些框架提供了更丰富的控件和更强大的自定义能力。

弹出对话框：

你可以通过 Tkinter 的 Toplevel 或 simpledialog 模块来创建弹出对话框，让用户可以在对话框中输入或选择图表的编辑选项。然后，你可以根据这些输入来更新图表。

外部工具：

考虑使用外部工具（如 Photoshop、GIMP 或其他图像编辑软件）来编辑图表生成的图像文件。虽然这不是一个自动化的解决方案，但它允许用户利用现有工具的强大功能。

查看 Matplotlib 的源代码：

如果你对 Matplotlib 的 Qt 后端感兴趣，并想了解它是如何实现编辑功能的，你可以查看相关的源代码。这可能会给你一些灵感，以便在 Tkinter 中实现类似的功能。

使用 Web 技术：

另一个现代且灵活的选择是使用基于 Web 的解决方案，如 Plotly、Bokeh 或 Matplotlib 的 WebAgg 后端。这些工具允许你创建交互式图表，并通过 Web 浏览器进行编辑和交互。虽然这涉及到一些额外的设置，但它可以提供更丰富的用户体验。

总之，由于 NavigationToolbar2Tk 是为 Tkinter 设计的，并且 Tkinter 本身并不支持像 Qt 那样的高级编辑功能，因此你可能需要采用上述方法之一来实现所需的编辑功能。

三、自定义汉化工具栏图标并实现它的功能：

我通过自定义工具栏实现其功能，通过修改NavigationToolbar2Tk 中的变量toolitems，可以实现工具条的汉化并将在tk中不能使用的按钮启用。

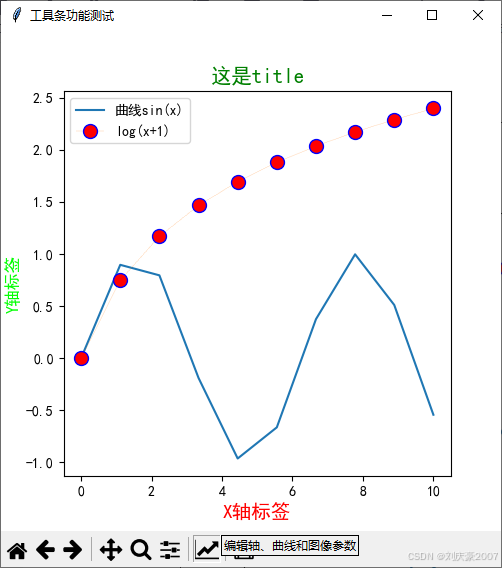

程序执行结果如下：

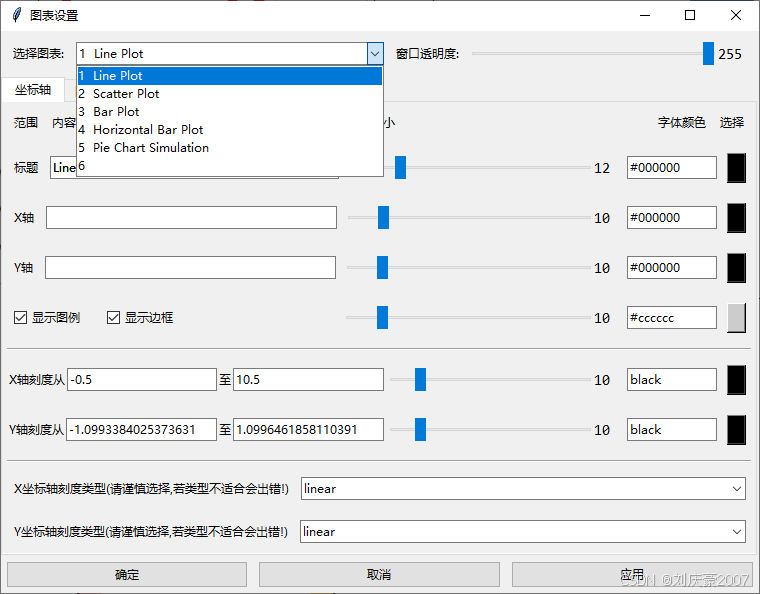

点击后出现：

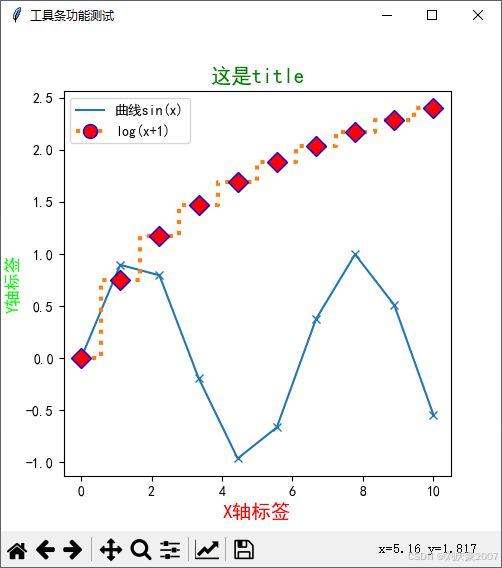

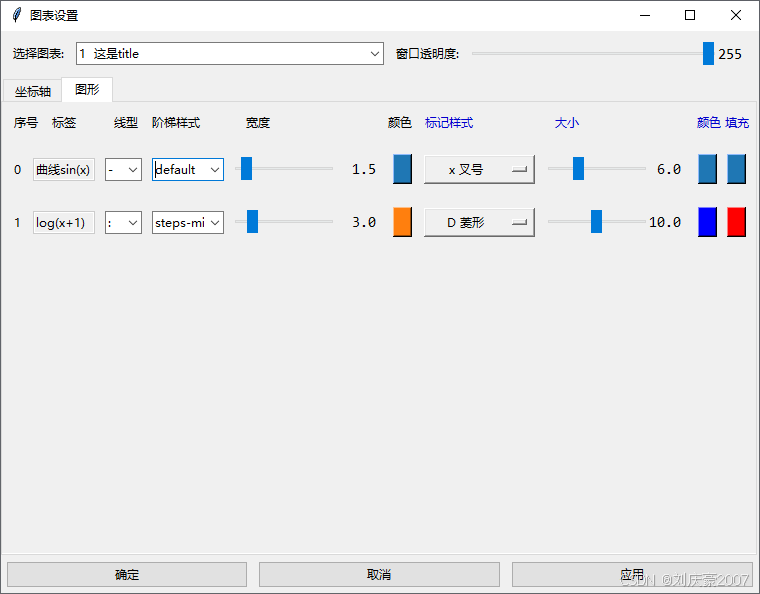

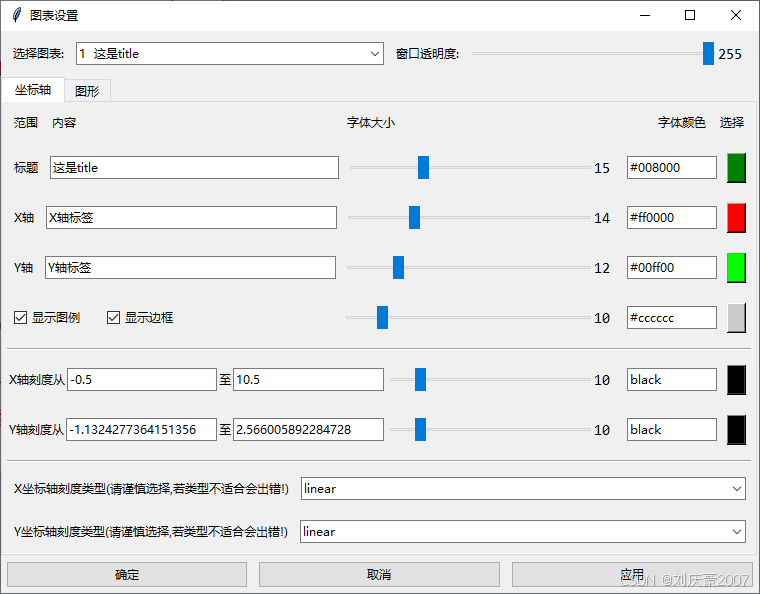

程序中有三个例子，其中例一按以上选择后运行结果为：

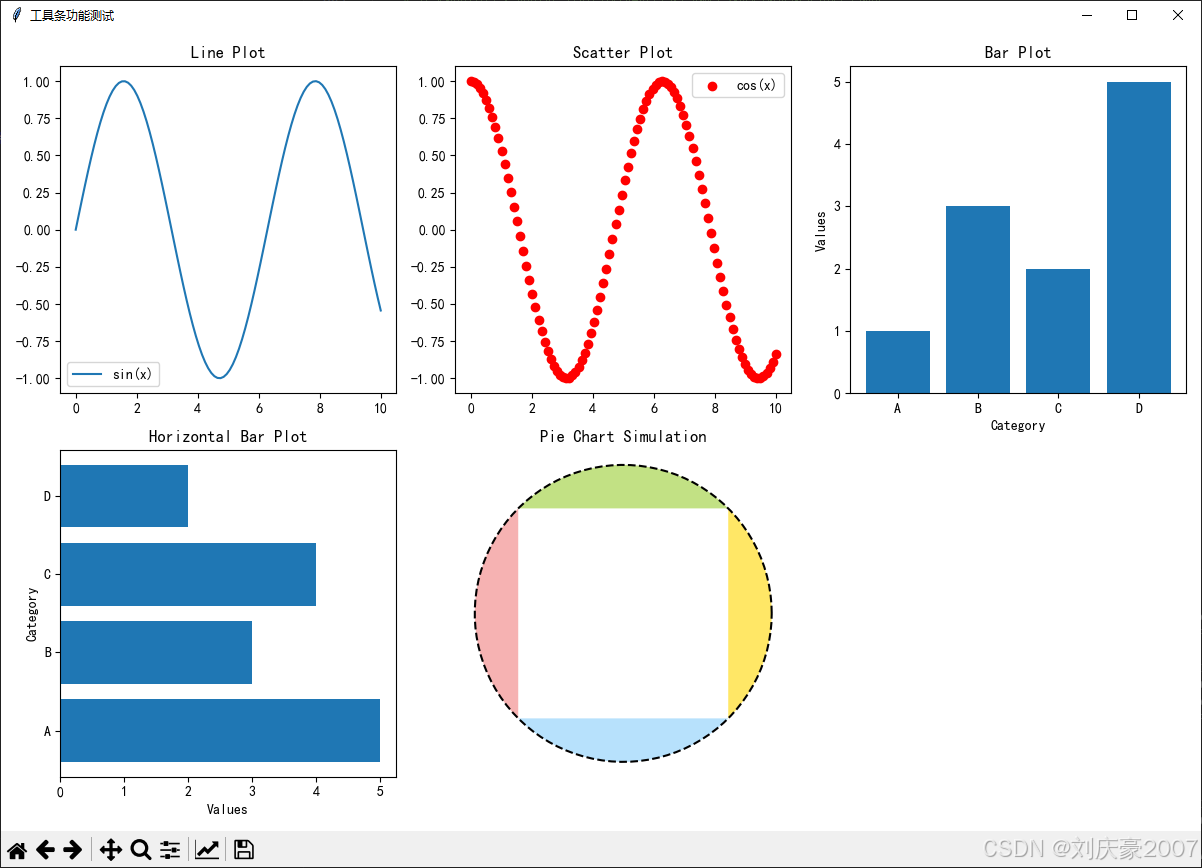

例二的运行情况：

完整代码如下：

import tkinter as tk
import tkinter.ttk as ttk
import tkinter.messagebox as messagebox
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg, NavigationToolbar2Tk
import matplotlib.pyplot as plt
import matplotlib.colors as mcolors
from tkinter import colorchooser,BooleanVar,StringVar
import numpy as np

import os
from sys import argv
# 获取当前执行脚本的目录
current_directory = os.path.dirname(argv[0])
# # 改变当前工作目录到脚本所在的目录
os.chdir(current_directory)

plt.rcParams["font.sans-serif"] = ["SimHei"] # 设置字体为黑体
plt.rcParams['axes.unicode_minus'] = False  # 解决保存图像时负号'-'显示为方块的问题

class MyScale(ttk.Frame):
    def __init__(self, master=None, from_=0, to=100, orient='horizontal', 保留小数=0,调整透明度窗口=None,外部类=None,**kwargs):
        super().__init__(master, **kwargs)
        self.保留小数 = 保留小数
        self.调整透明度窗口 =调整透明度窗口
        self.外部类 = 外部类

        self.位数 = max(len(str(from_)),len(str(to)))+(0 if 保留小数==0 else 保留小数+1)
        # 创建 Scale 控件
        self.scale = ttk.Scale(self, from_=from_, to=to, orient=orient, command=self.update_label)
        self.scale.pack(side=tk.LEFT, fill=tk.X, expand=True)  # 使用 pack 布局

        # 创建 Label 控件用于显示当前值
        self.label = ttk.Label(self, text=" "*self.位数, font=('Consolas', 11)) # Consolas 等宽字体，防止窗口大小自动变化
        self.label.pack(side=tk.RIGHT, padx=(0, 5))  # 在 Scale 控件右侧放置 Label，并添加一些内边距

    def format_num(self,num=None): # 按等长度输出数据
        if num is None:
            num = self.scale.get()
        if self.保留小数 == 0:
            ret = int(round(num,self.保留小数))
        else:
            ret = round(self.scale.get(),self.保留小数)
        ret = ' '*(self.位数-len(str(ret)))+str(ret)
        return ret

    def update_label(self, *args):
        # 当 Scale 的值改变时调用此函数来更新 Label 的文本
        self.label.config(text=self.format_num())
        if self.外部类 is not None:
            self.外部类.窗口透明度 = self.get()
        if self.调整透明度窗口 is not None and self.get()>=128:
            self.调整透明度窗口.attributes('-alpha',self.get()/255)    # 设置窗口的透明度

    def set(self,num):
        self.scale.set(num)
        self.label.config(text=self.format_num(num))

    def get(self):
        if self.保留小数 == 0:
            return  int(round(self.scale.get(),self.保留小数))
        else:
            return  round(self.scale.get(),self.保留小数)

class MyToolbar(NavigationToolbar2Tk):
    def __init__(self, canvas, parent,fig):
        '''参数说明：
        canvas:matplotlib在Tk中创建的画板
        parent:Tk创建的主窗口，一般由 tk.Tk() 命令创建
        fig:matplotlib创建的图形窗口，创建时请赋值给相应变量，然后把其传递到本类中
        '''
        self.fig = fig
        # self.fig = plt.gcf()
        self.root = parent
        self.当前选择 = 0
        self.窗口透明度 = 235
        self.初始图表()

        self.toolitems = (
            ('主页', '重置原始视图', 'home', 'home'),
            ('后退', '返回上一个视图', 'back', 'back'),
            ('前进', '前进到下一个视图', 'forward', 'forward'),
            (None, None, None, None),
            ('平移', '左键平移，右键缩放\nx/y固定轴，CTRL固定比例', 'move', 'pan'),
            ('缩放', '缩放到矩形\nx/y固定轴', 'zoom_to_rect', 'zoom'),
            ('边距', '边距和间隔大小', 'subplots', 'configure_subplots'),
            (None, None, None, None),
            # 增加在TK中缺少的工具
            ("参数", "编辑轴、曲线和图像参数", "qt4_editor_options", "open_settings"),
            (None, None, None, None),
            ('保存', '保存图形', 'filesave', 'save_figure'))

        # 添加设置控件 : 每个图形的相关参数
        self.markers = [
            [''  , '无标记'],
            ['.' , '小圆点'],
            ['o' , '圆形'],
            [',' , '像素点'],
            ['s' , '正方形'],
            ['p' , '五边形'],
            ['*' , '五角星'],
            ['+' , '加号'],
            ['P' , '粗加号'],
            ['x' , '叉号'],
            ['X' , '粗叉号'],
            ['D' , '菱形'],
            ['d' , '窄菱形'],
            ['^' , '三角形(向上)'],
            ['v' , '三角形(向下)'],
            ['<' , '三角形(向左)'],
            ['>' , '三角形(向右)'],
            ['1' , 'Y形'],
            ['2' , '反Y形'],
            ['3' , '左斜Y形'],
            ['4' , '右斜Y形'],
            ['_' , '水平线'],
            ['|' , '竖线'],
            ['h' , '六边形1'],
            ['H' , '六边形2'],
            ['8' , '八边形'],
            [0, '左侧刻度'],
            [1, '右侧刻度'],
            [2, '上侧刻度'],
            [3, '下侧刻度'],
            [4, '右侧三角形'],
            [5, '左侧三角形'],
            [6, '下侧三角形'],
            [7, '上侧三角形'],
            [8, '偏左三角形'],
            [9, '偏右三角形'],
            [10, '偏上三角形'],
            [11, '偏下三角形'] ]
        self.marker_descriptions = [f'{desc[0]} {desc[1]}' for desc in self.markers] # 提取描述性文本
        self.line_styles = ['-', '--', '-.', ':', 'None']
        self.drawstyles=['default', 'steps-pre', 'steps-mid', 'steps-post']

        super().__init__(canvas, parent)

    def 初始图表(self):
        if len(self.fig.axes) > 1:
            self.ax=self.fig.axes[self.当前选择]
        else:
            self.ax  = self.fig.gca()
        self.objs= self.ax.get_lines()
        self.objs2= self.ax.get_children()
        # self.坐标轴样式()

        print(self.objs2)
        self.legend = self.a
