ffmpeg合成视频/图像四宫格

ffmpeg中多个视频的合成命令涉及到多个参数，下面我们根据四宫格的例子来解析各参数的具体意义。

ffmpeg合成视频四宫格的代码例子如下：

ffmpeg -i 1.mp4 -i 2.mp4 -i  3.mp4 -i  4.mp4 -filter_complex "nullsrc=size=640x480[base];[0:v] setpts=PTS-STARTPTS,scale=320x240[upperleft];[1:v]setpts=PTS-STARTPTS,scale=320x240[upperright];[2:v]setpts=PTS-STARTPTS, scale=320x240[lowerleft];[3:v]setpts=PTS-STARTPTS,scale=320x240[lowerright];[base][upperleft]overlay=shortest=1[tmp1];[tmp1][upperright]overlay=shortest=1:x=320[tmp2];[tmp2][lowerleft]overlay=shortest=1:y=240[tmp3];[tmp3][lowerright]overlay=shortest=1:x=320:y=240" out.mp4

 1.2.3.4.mp4为文件路径，out.MP4为输出文件路径，通过nullsrc创建overlay画布，画布大小640:480,使用[0:v][1:v][2:v][3:v]将输入的4个视频流去除，分别进行缩放处理，然后基于nullsrc生成的画布进行视频平铺，命令中自定义upperleft,upperright,lowerleft,lowerright进行不同位置平铺。

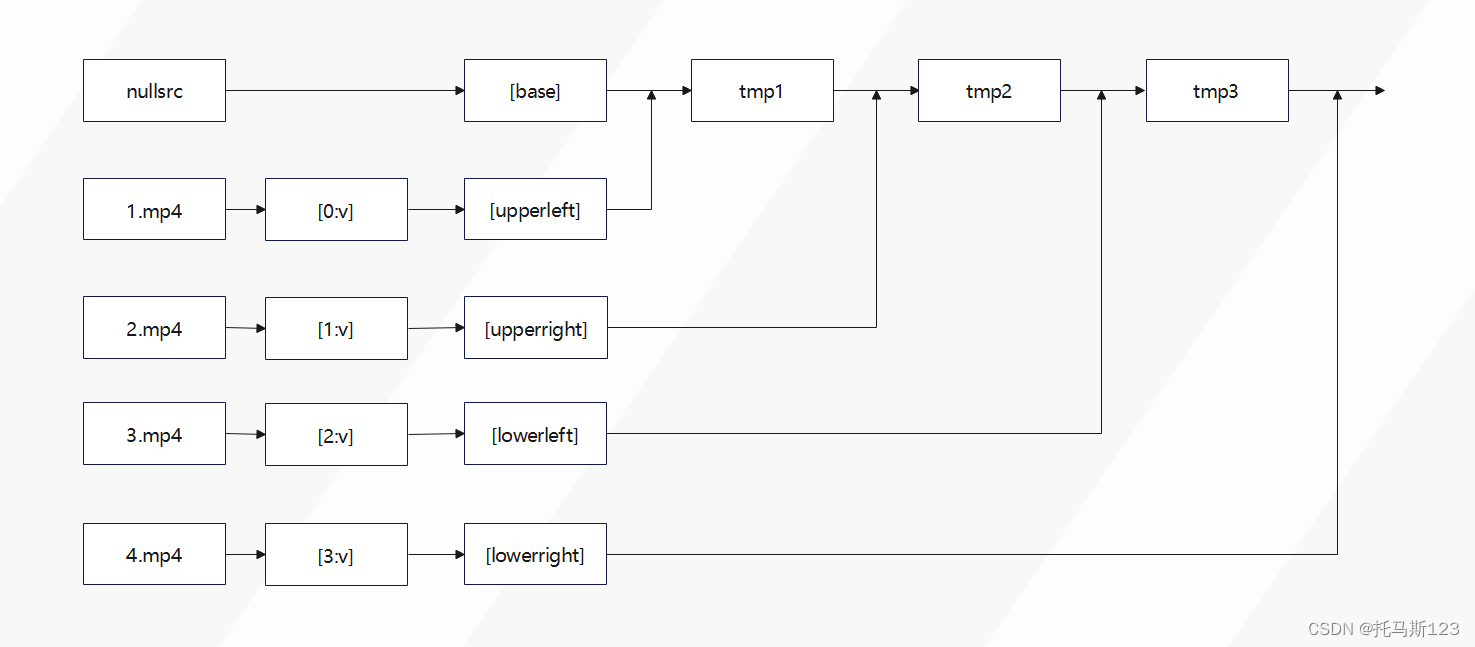

四宫格视频合成流程图



 `filter_complex`是一个强大的工具，用于构建复杂的滤镜图（filtergraphs）。滤镜图允许我们对视频和音频流进行各种处理，包括转码、裁剪、缩放、旋转、添加水印、调整颜色、应用特效等等。

`nullsrc`是一个特殊的源，它生成一个全黑或全色的视频。这可以用于多种目的，包括创建静态背景、测试目的或与其他视频流进行合成。`nullsrc`滤镜的语法允许我们指定视频的大小、帧率和其他参数。例如，`nullsrc=size=1280x720:rate=25:duration=5`将创建一个1280x720分辨率、25帧/秒、持续5秒的全黑视频。

`setpts`是一个过滤器选项，用于设置或调整视频帧的时间戳（PTS，Presentation TimeStamp）。PTS是解码器在输出每个帧时附加的时间戳，它告诉播放器何时显示该帧。`setpts`过滤器选项的语法是`setpts=expression`，其中`expression`是一个用于计算新PTS的表达式。这个表达式基于输入帧的原始PTS和一些其他参数。
