AD22学习日志——Footprint Not Found

最新推荐文章于 2025-02-15 10:28:01 发布

百年年

最新推荐文章于 2025-02-15 10:28:01 发布

阅读量1.1w

点赞数 9

文章标签：学习 stm32

本文链接：https://blog.csdn.net/weixin_70030015/article/details/126989080

版权

本文介绍了在原理图设计中遇到的封装选择错误及相应的解决步骤，包括错误列表的导出、正确的封装选择方法以及变更流程的确立等关键环节。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

解决办法

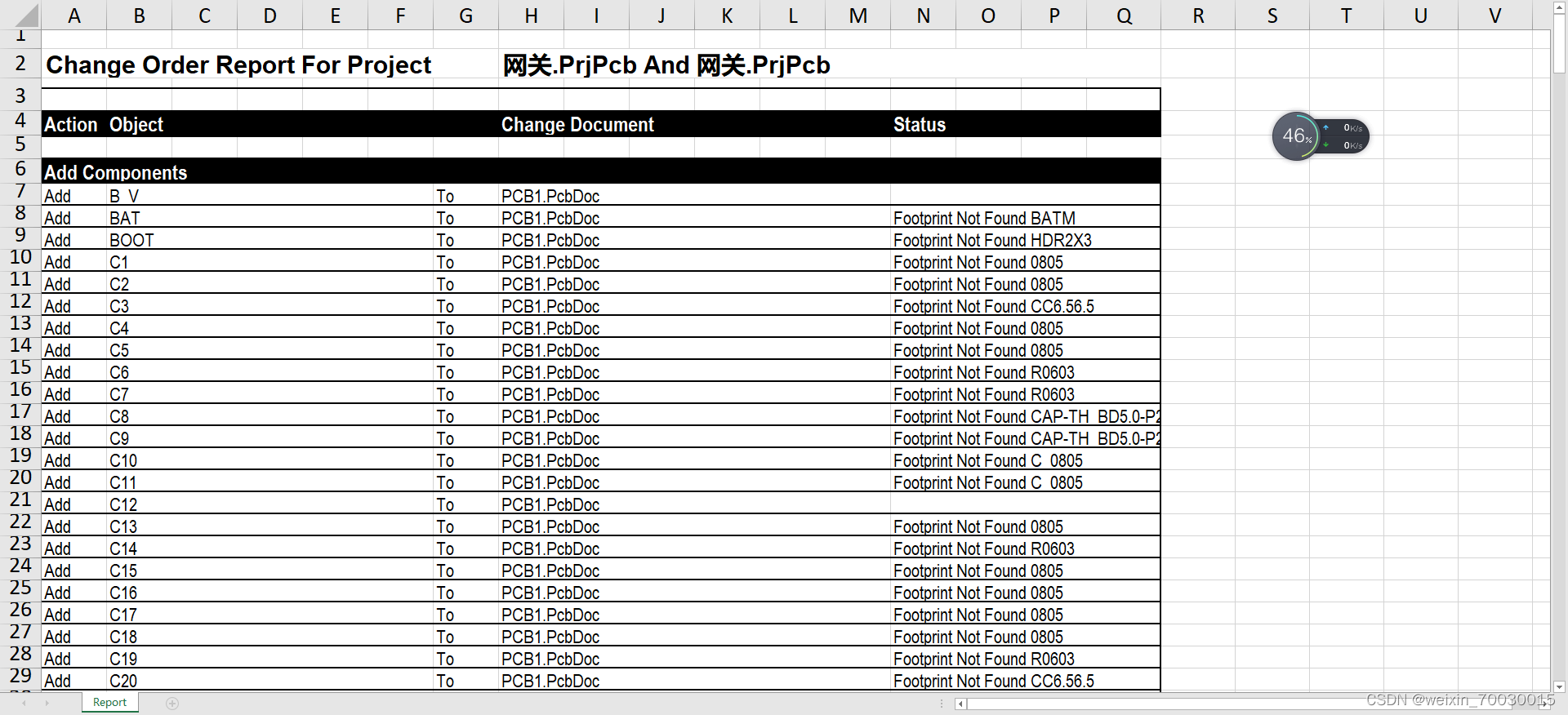

1.导出错误列表

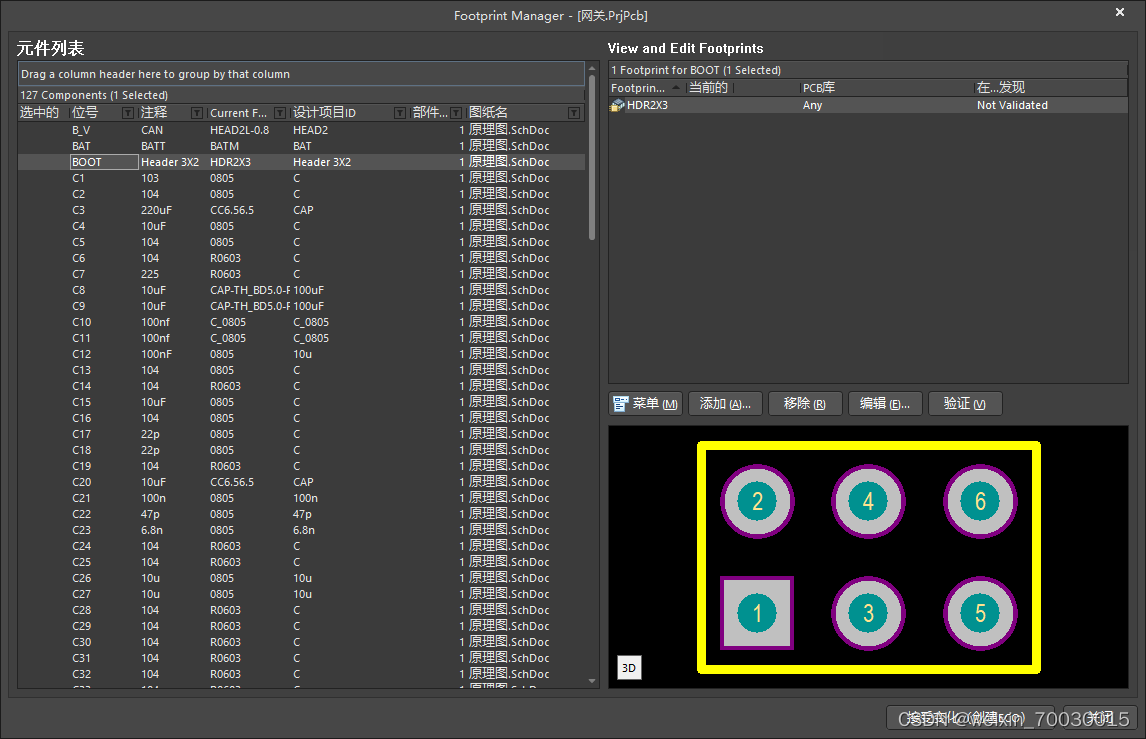

2.原理图按TG

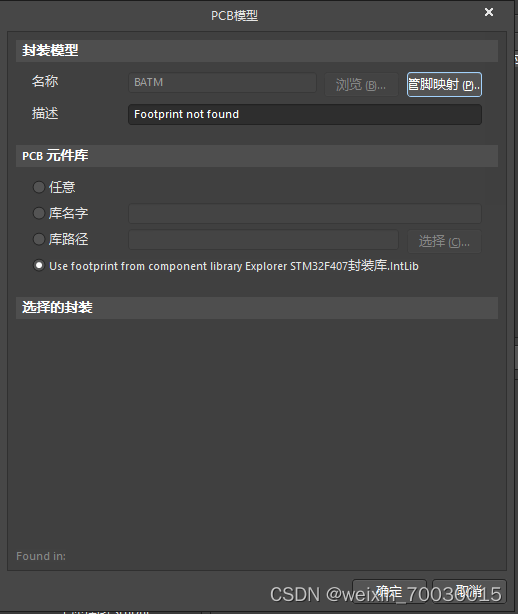

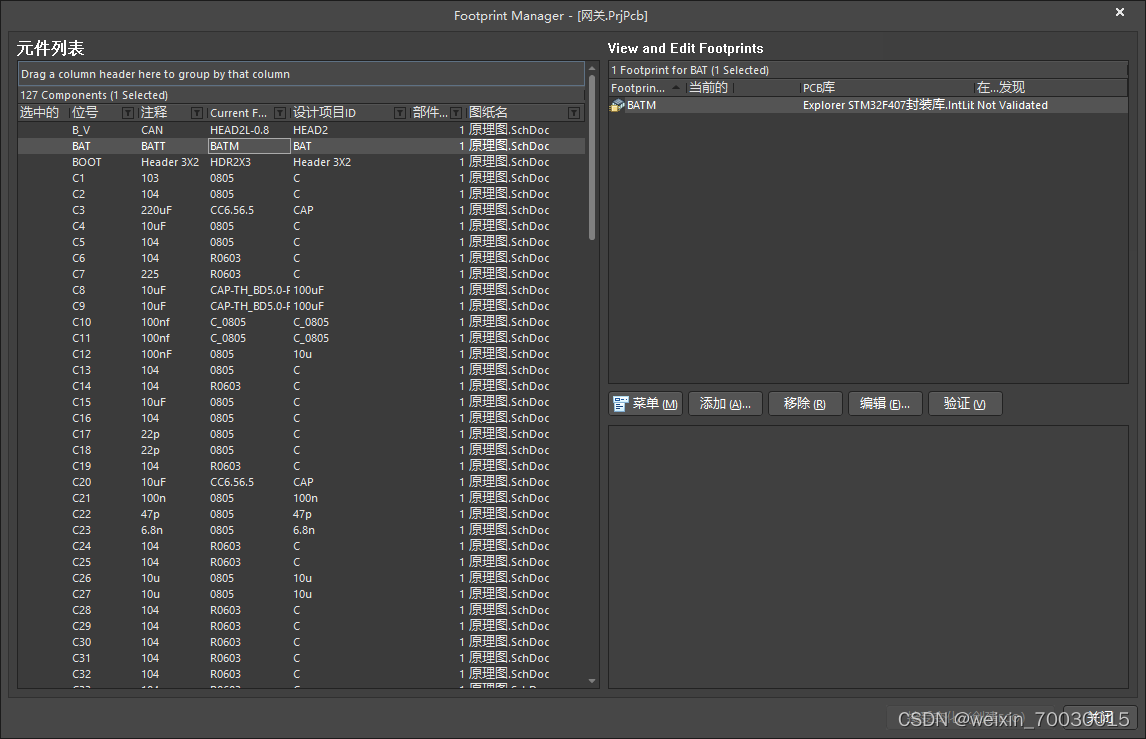

3.多选摁住CTRL，点击右侧对应封装

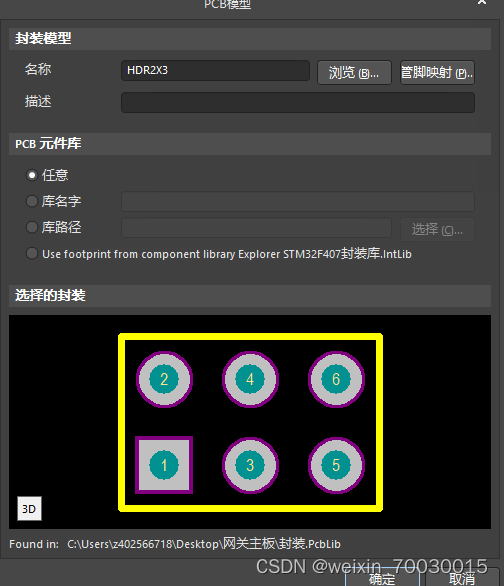

4.选择任意(换了一个原件)

5.确定

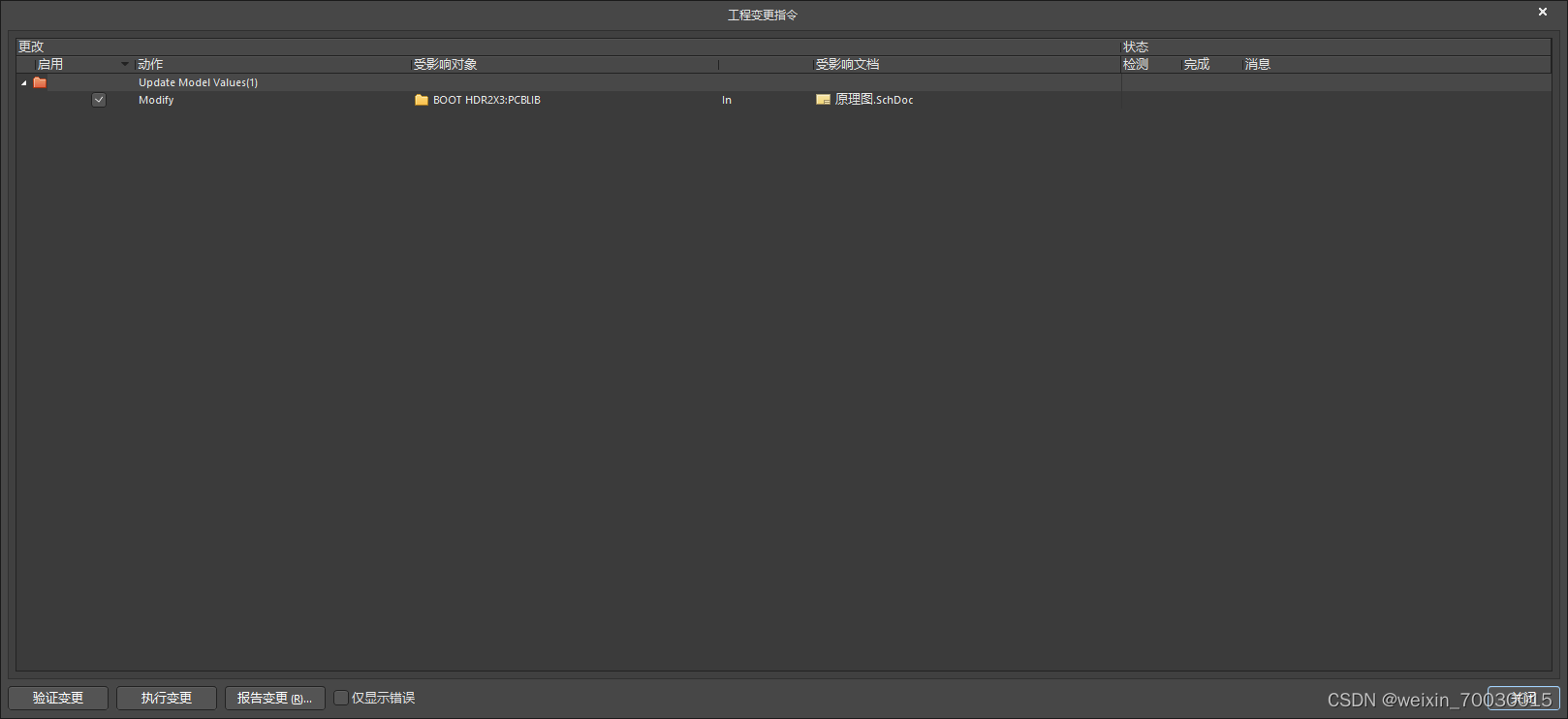

6.接受变更，验证变更，执行变更

7.总结

没有选择好封装
