项目解决方案：市小区高清视频监控平台联网整合设计方案(下)

联网需求：统一平台管理，整合各类不同小区来源的视频图像资源，最大限度地共享资源和深化应用，实现视频图像信息的全网共用。以远程监控多级级联监控管理系统为承载体，使多城区多异构平台内的监控资源点连成线、线连成面，形成一张覆盖SZ地市多个县级市的小区完整监控网络。
管理需求：SZ多个县级市的小区视频联网接入，为了满足未来的业务扩展需求，监控系统规模将日趋庞大，因此系统的维护变得尤为重要，通过系统设备巡检、视频图像质量诊断等业务的融入，使运维服务更智能、更具生命力，为SZ公安局领导及用户及时发现系统运行问题、排除故障、预先防范等提供强有力的保障。
应用需求：应用需求通过可视化管理对视频数据的深入挖掘满足业务安全管理需求，其中高清与智能是可视化应用管理的前提与基础。“高清”能够最大限度地保障可视化，“智能”能够最大限度地促进管理，从而提高业务管理以及系统管理的综合效益与服务水平。

1.2技术需求

1、无缝整合已建视频监控系统，实现全网监控点联网整合，统一管理。

新建系统应采用全网络化的方式进行建设，并可以整合已建的小区监控系统，可通过已建的传输网络，整合全市小区所有已建监控图像信息资源，实现监控点的集中联网控制，统一管理。以达到新旧整合的目的，减少建设投入，避免资源浪费。

2、符合公安部门的相关标准和规范

本系统需上传图像至某市公安(分)局，供其实时预览与调用图像、图片。因此新建系统必须符合公安部GB/28181的规范，也要符合江苏省公安厅视频资源整合的规范标准。

3、系统应具备良好的开放性和扩展性。

新建系统应采用模块化结构设计，具备良好的可靠性和强大的扩展能力。可提供丰富的接口，轻松实现与公安相关系统等其他业务系统的对接，实现各个系统的大联网。同时系统可提供相应的程序源代码、和完善的SDK二次开发包能够满足今后整个系统的便捷整合。

1.3环境要求

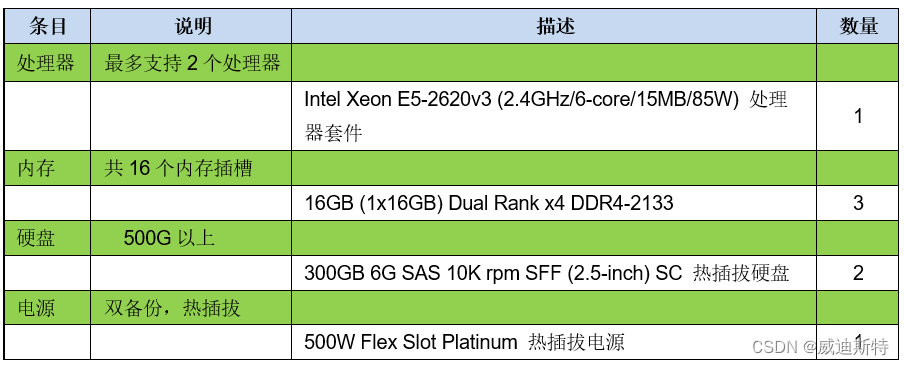

1.3.1硬件要求

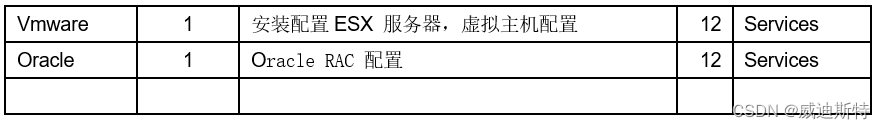

1.3.2 技术支持服务要求

二、总体系统架构

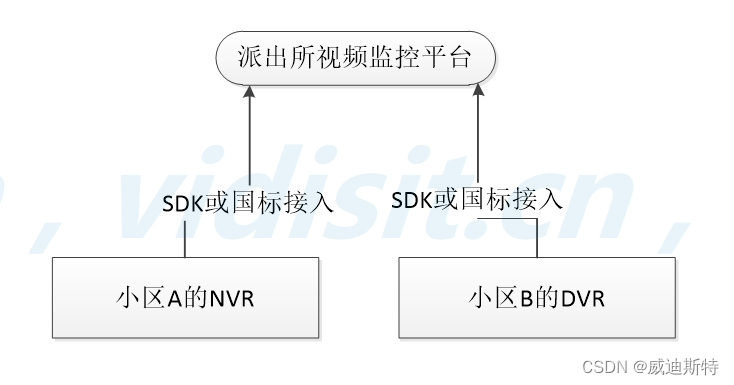

2.1．系统原理图

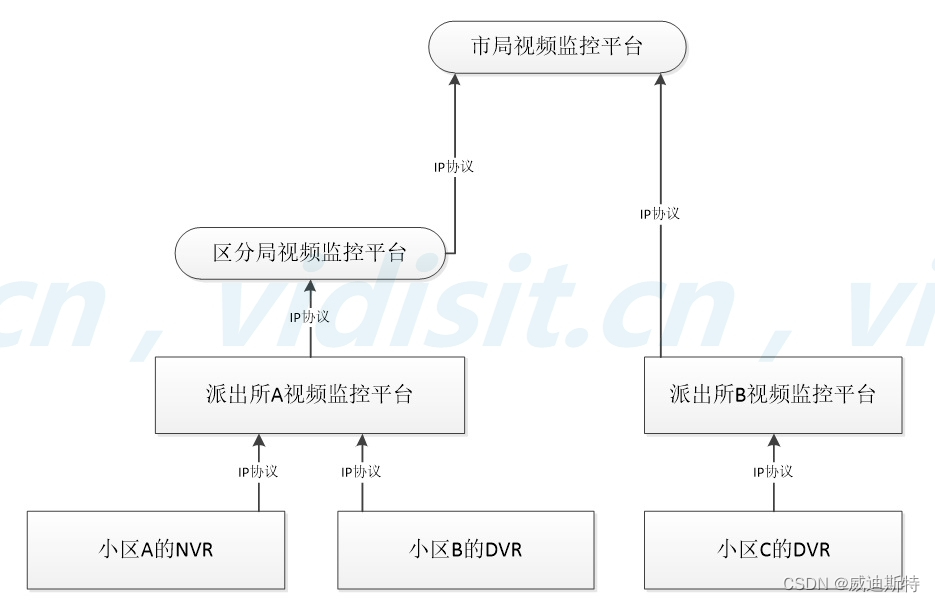

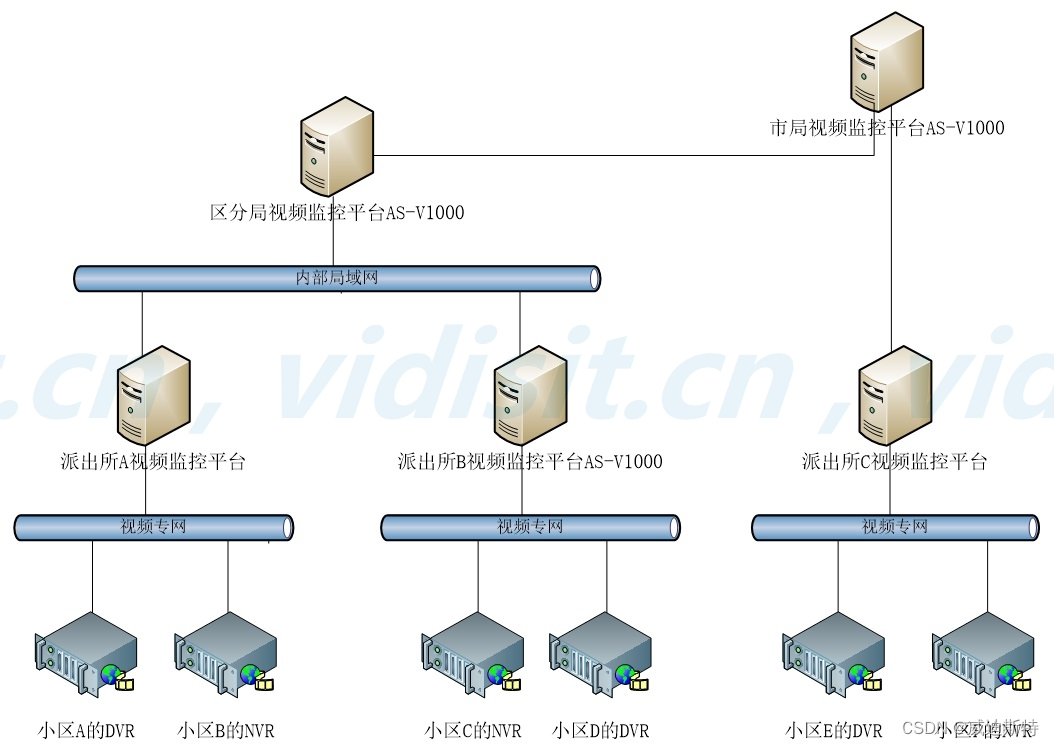

上图是系统整体网络架构。系统采用多级架构进行建设，按照管理职能划分等级，总控中心为一级监控中心、各派出所监控区域为二级监控中心、各小区区域为前端视频数据采集。各派出所监控中心是本项目的核心部分，负责对全市各监控小区区域的用户、角色、权限、视频监控资源、各种服务器进行统一配置管理。

前端的各小区的视频图像信息经过视频专网直接上传到派出所监控管理中心，市局一级总控中心统一对其所属视频信号资源等进行统一规划部署，按照权限的设置对不同的地区实行不同的区域管理，各派出所分控中心直接从二级监控管理中心的流媒体直接取视频实时流到分控中心客户端上显示监控画面，只能监看和回放其区域管辖小区内的视频信号资源图像，涉及到其他地区的视频信号则不能进行预览和回放，对一些重要隐私部位的图像也设置了画面监控权限，一般操作人员不能进行监看和回放，只有涉及到与此相关业务部门的领导和相关的部门负责人才可以监控重要图像。

总的来说是在统一多层次的指挥体系覆盖下，不同层次的指挥系统承担不同性质、不同地区的事件处理，并形成分工协作的关系，图像联网监控体系的所有环节都得到有效连接，从而保持对突发事件的高度敏感和快速反应。

2.2．系统集成方式

2.3．系统集成协议

三、基础平台功能

3.1常规功能模块

3.1.1 实时视频监控

1、集中显示

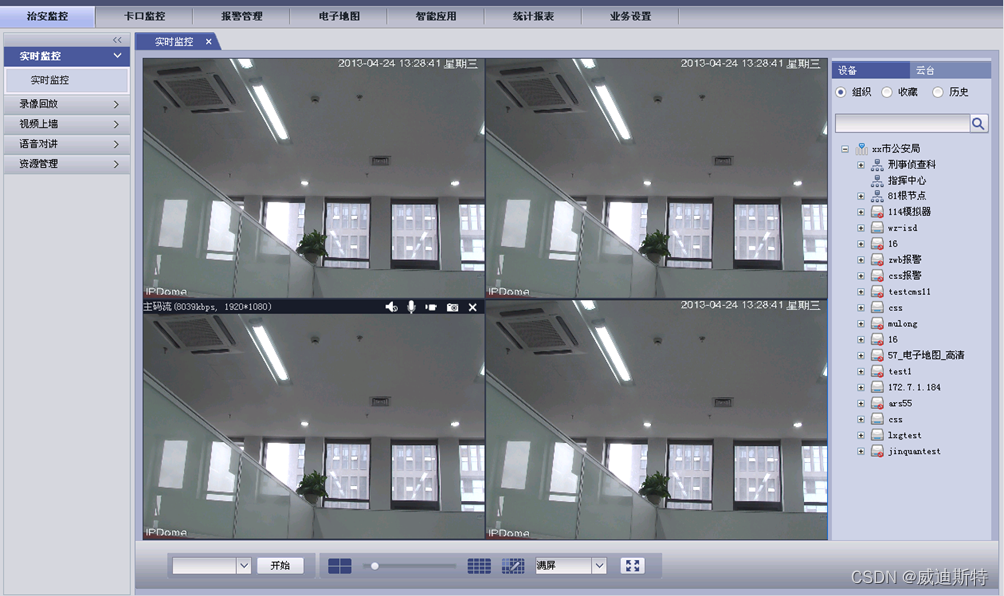

前端设备采集的视频图像、移动视频、语音、报警等全部信息，能在监控管理平台的显示设备上集中、综合、同时显示。能够体现监控信息与其物理位置的对应关系，并可分别显示监控信息和物理位置。

2、实时监控功能

可对图像进行实时浏览及切换控制，支持单画面、四画面、六画面、八画面、九画面、十三画面、十六画面、二十画面、二十五画面、三十六画面任意多画面组合模式的监控, 对指定视频窗口进行实时抓拍和实时录像；
设备树分级显示组织辖下的所有设备，用不同的图标显示设备的不同状态，实时刷新设备状态；摄像头列表图标具有显示不同状态功能，如是否在线、是否有视频等；
具有完善的图像切换功能，操作人员在权限范围内任意调用显示方式或手工设定，将指定摄像机实时监控图像显示在指定的显示器上；

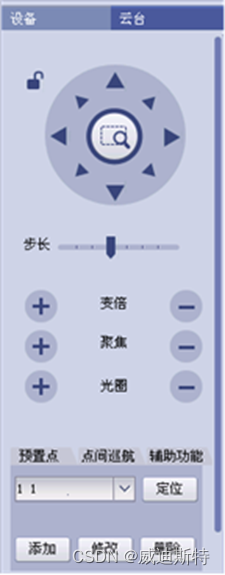

具有完善的云台镜头控制功能。能控制相应的云台转动以及镜头的变倍、光圈和聚焦，以及预置点操作；支持在单屏且满屏时可以对前端设备进行PTZ控制；支持直接在监控图像上进行PTZ控制；支持框选放大球机控制功能，特别适用于全屏监控；可实现对所有前端设备进行平滑、流畅、无明显延时PTZ控制；
三维定位：三维定位对可疑目标进行三维智能定位，可将之定位于屏幕中心位置并且对区域进行适当的放大或缩小，便于快速锁定监控目标，有利于接处警操作人员快速反应，及时发现嫌疑现场情况，保存嫌疑现场视频证据；
视频预案功能，提供监控图像的预案库，要据不同的需要设计不同的监控预案，能够直接控制到各个监控点的预置位和监控时间。并提供比较直观的功能显示和屏幕操作。
报警预案配置功能，综合监控管理平台软件系统可以提供声、光、电、视频放大、视频切换、视频预案、云台预置点、视频上墙等8种以上的联动策略，同时针对不同的报警可以设置时间、场景等的预规划响应。真正起到疑情防范的作用；
支持通道名模糊检索和定位功能，支持拼音首字母检索和定位功能；
支持前端按钮视频报警并进行双向语音对讲功能，可在各级监控中心之间实现双向语音对讲功能作为系统的扩展应用；
支持鼠标、电脑键盘和模拟键盘等多种操作设备；
支持实时视频屏幕抓拍，所抓拍的文件命名包含监控点和时间并保存在用户指定的数据库目录中，使视频图像数据可根据内容检索；
支持对所有设备和选看设备进行顺序轮巡与分组轮巡，轮巡时间可设；
支持显示单个和多个实时监控图像的实时码流数据；
支持视频模式切换、本地录像、视频抓图、矩阵输出等功能；
支持将通道添加到收藏夹并且支持从收藏夹打开监视摄像头的视频，可以实现快速打开需要预览的通道；
实时/录像转发服务器过载时，支持自动抽去P帧保证满足视频请求要求。
实时/录像转发服务器支持同级组织结构内负载均衡。当本级组织结构满负载时，自动切换到上级组织结构。

3、云台管理

视频监控时需要镜头定时复位、控制云台方向、调用预置点、控制镜头巡航、抢占云台控制权、图像3D放大等功能。

支持网络键盘接入，能够通过键盘控制图像切换和对摄像机的控制。支持一定级别用户对云台监控图像进行锁定。

支持高级别用户对低级别用户的图像解锁和操作抢断，抢断操作自动完成，抢断后的释放可以是高级用户通过简单的操作完成；抢断时低级别用户能收到明显提示。

同等级的用户可以相互对某个球机的控制权进行抢夺。

4、语音功能

通过“语音对讲”功能，实现操作员端与前端设备语音对讲和广播。其中：

语音对讲，操作员端与单台前端设备进行语音对讲。
语音广播，操作员端与多台前端设备进行广播。
可以选择多种语音对讲格式，匹配不同设备的对讲协议，提升对讲效果。

5、图片抓拍功能

实时预览时，用户随时可以进行抓拍，将图片保存至本地。
图片保存时记录文字信息，便于事后查看。
通过设备树上指定摄像头信息，可以进行图片保存。

6、流媒体管理

前端管理：支持通过UDP/TCP视频存储设备获取前端设备列表信息。

后端管理：通过WEB浏览器（B/S）实时预览视频。

媒体转发：允许不同的客户端用户同时查看前端设备的同一个视频源，不受前端编解码设备的并发连接数的限制，不受前端编码设备响应速度的影响。

支持按照主、辅码流视频请求转发。

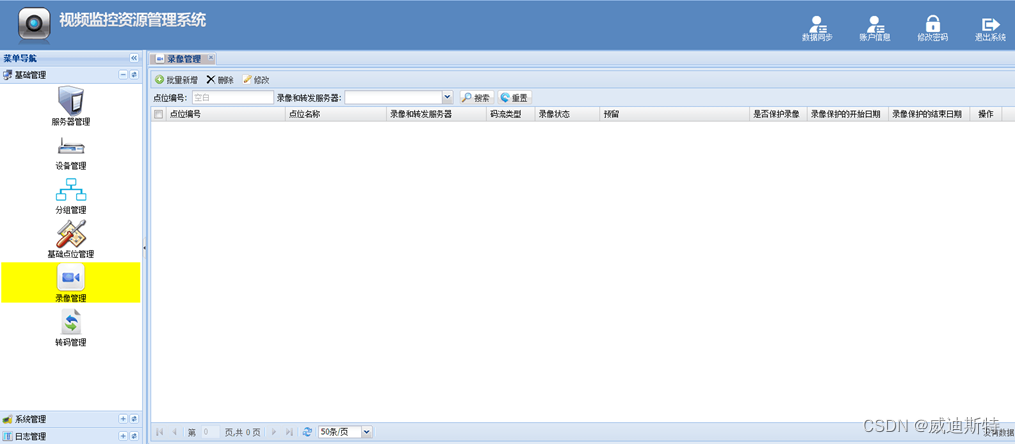

3.1.2录像存储功能

1）录像管理

支持前端设备录像、中心录像、报警录像的查询，并进行回放和下载，支持对某段录像增加标签并快速定位标签回放。

2）录像回放

监控系统的建设除了实时报警，防患未然外，还有一个重大的作用就是事发后有据可查，因此，录像的检索、连续流畅、多功能播放也是平台的一个很重要的功能。提供方便的录像检索、查询手段，可根据时间、地点和报警类型等信息检索并回放图像，回放时可实现播放、快放、慢放、单帧放、拖曳、暂停等功能。

3）录像下载功能

可以对录像进行剪辑下载，任何一段连续时间的录像都可以根据用户需求下载保存一个或者多个文件，所保存的文件命名包含监控点名称和时间，并保存在用户指定的目录中,支持多个录像文件的合并。

支持对不同通道录像回放同时下载、同时多路下载、某段录像下载过程中可以方便地增加其他下载内容，下载过程可以人为停止，下载录像的保存目录预设为上一次下载操作时的保存目录并可更改。

可以对用户选择的录像进行格式转换，可支持转换成AVI媒体文件格式。

3.1.3报警联动

当某个远端设备发生报警时，客户端的主画面可显示该远端设备报警点联动的视频图像，并有声音提示。

报警换页：当同时产生多组报警时系统将依报警优先级和发生的事件顺序，自动换页至报警发生画面供操作人员确认，以迅速排除故障。

具有视频动态检测告警，动态灵敏度可调。

当发生报警时，联动切换摄像机画面，并记录下当时现场的情况。告警信息源与视频源之间的对应关系可由配置文件方便地修改。

所有告警信息存储可按时间、地点查询，并回放对应的录像。

平台有信息发布功能。用户可以在信息发布栏中填写相关信息：发布标题、内容、有效时间、相关人员权限等，有相应权限人员可以在主界面中查看。

3.2媒体调度模块设计

3.2.1移动监控转码功能

通过在视频综合管理应用平台媒体调度模块，可以从流媒体节点取得视频源，并通过IP协议接收实时的H.264码流，并将其转换成手机可识别的流媒体格式，发送给智能移动流媒体模块，再由智能移动流媒体模块转发给不同的用户实现移动监控业务。智能转码服务器可根据移动监控转码需求平滑扩容，以满足业务增长需求。

3.2.2媒体转发功能

媒体调度模块提供媒体复制转发功能，主要功能包括：

支持分发实时媒体流。
转发录像回放/下载媒体流。
转发语音对讲的双向音频流等功能。

3.3用户管理

支持用户、角色管理功能，支持多级部门结构添加、删除、修改，支持分权、分域、分级管理。

用户管理包括添加用户、查询用户、查看/修改用户、删除用户操作。可实现用户分级管理，如区域管理员、操作员等用户级别，系统管理员可进行增加和删除用户操作。用户信息包括名称、密码、类型、所属权限组、所属部门，其中用户密码可由操作员本人进行更改。

为管理方便，对用户按域的方式进行管理。在系统中，将非管理员用户分成许多用户组，组和组之间都有不同的权限。

3.4设备资源管理

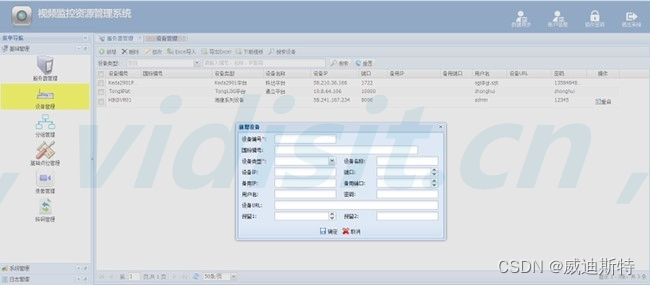

支持平台所辖的设备资源的添加与管理，对所有的前端设备进行远程的参数配置，修改设备的参数，通道的参数等，支持服务器状态的实时查看。

设备管理涉及的设备包括编码器（硬盘录像机(DVR)、视频服务器(NVS)、摄像机、网络硬盘录像机（NVR））、解码器、卡口设备、智能设备和矩阵等。设备属性包括编号、类型、名称、设备描述、设备厂商、设备通道数、报警输入输出数、设备IP地址、设备端口、设备登录名、设备登录密码、所属组织、设备通道设置（通道名称、通道编号（根据设备编号及通道数自动生成）、通道类型（普通摄像头、球机、半球摄像机、）、报警输入设置（报警输入名称、是否启用、报警类型、报警等级（一、二、三））、报警输出设置（报警输出名称、是否启用、报警等级（其它、灯光、警笛等）。具体设备管理功能包括：

通过软件平台可以对指定的前端摄像设备进行完整的新信息读取并进行设置，包括对监控点命名、调取及设置预置位、摄像机文字标注、摄像机参数设置等；可通过自动检测工具自动检测已接入到网络但尚未在平台中添加的设备。

可对网路上的视频监控设备进行管理，监控其工作状态，对前端摄像头可按区域或分组（如物理组、业务组、收藏夹等）进行管理，包括按照设备安装位置分组、按照公安单位辖区管理分组、按照监控点地理行政区划进行分组等，授权用户还可根据自己喜好对设备进行分组；设备分组情况形成树状目录，不同用户只能看到自己的授权设备。

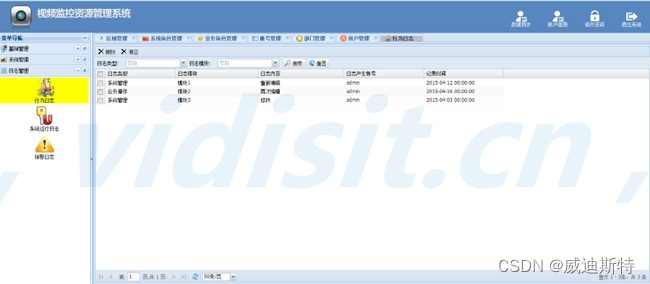

3.5日志管理

支持系统平台日志管理，主要包括操作日志、报警日志、系统日志、设备状态日志，所有日志都能够导出，并具有日志数据保护功能，可以设定禁止修改功能，保证这些数据的真实性。

操作日志用于记录用户对系统的任意更新操作。可以通过“模块”、“用户”、“时间段”、“事件”等过滤条件，查询日志。

报警日志用于记录设备的报警情况。可以通过设备树节点、“报警类型”、“报警时间段”、“报警状态”、“报警等级”等过滤条件，查询具体设备的报警日志。

系统日志用于记录服务的注册情况。可以通过“时间段”过滤条件，查询该时间段内服务的注册情况。

设备状态日志用于记录设备的在线或离线情况。可以通过设备树节点、“时间段”、“设备类型”等过滤条件，查询具体设备的状态。

对于所有登录、操作等都实时记录在操作日志中，具有相应权限的管理员可以查看、导出日志等操作。

3.6登陆与权限管理

系统平台可实现对用户进行授权及对用户权限进行划分。通过设置用户组或角色，可以一次性为一个或多个用户授权一个或多个前端设备，也可一次性将一个或多个前端设备授权给一个或多个用户，并对前端设备的操作进行权限细分。

四、系统编码

4.1地区六位编码表

市、区、县	编码
SZ市
SZ市	320500
GS区	320502
HQ区	320505
WZ区	320506
XC区	320507
GYY区	320509
CS市	320581
ZJG市	320582
KS市	320583
WJ区	320584
TC市	320585

4.2摄像机所属行业编码表

编码	行业名称
01	社区、楼宇、网吧
02	公安办公楼
03	社会治安其他接入
04	城市主要干道
00	其他

4.3摄像机所属单位编码表

单位编码	单位名称
1000	SZ市公安局
1100	SZ市公安局园区分局
1101	HD派出所
1102	HX派出所
1103	XT派出所
1104	WT派出所

4.4摄像机街道类别编码表

摄像机类别编码	摄像机类别名称	摄像机类别编码	摄像机类别名称
HD派出所		XT派出所
1	现代大道	200	SJ路
2	Zy路	201	DH路
3	CY街	202	DY路
4	FL街	203	LT路
5	FZ路	204	JC路
…	…(Y区HD派出所管辖社区街道)	…	…(Y区XT派出所管辖社区街道)
HX派出所		WT派出所
100	XG街	300	YCH大道
101	XM街	301	FT大道
102	XH街	302	KY路
103	SX西路	303	LZ路
104	SX路	304	XL街
…	…（Y区HX派出所管辖社区街道）	…	…（Y区WT派出所管辖社区街道）

4.5摄像机所属社区、小区三位编码表

编码	社区、小区名称
1	LianH一区
2	LianH二区
3	LianH三区
4	LianH四区
5	LianH五区
6	LianH六区
7	LianH七区
8	LianH八区
9	HD湾
10	LZ别墅
11	HeY新村南区
12	HeY新村北区
13	HeY新村东区
14	HeY新村
15	HeY新村南区
16	HeY新村高层区
17	BTL小街
18	JS尚城
19	ZLL岸国际
20	GL湾
21	YH花园
22	JS湾
23	MH花园
24	SM江南
25	RY花园
26	BL印象
27	DY
28	YD小镇二期
29	ZDY韵花园
30	WKZL本岸
31	LSGJ街区
32	LX新村北区
…	…（由Y区XT派出所管辖区域）
