Xflow教程（1）

CHAP 1 简介

特点：

• 无网格，基于粒子，可处理移动和可变形物体
• LES和非平衡壁面模型
• 自适应尾迹细分
• 能处理复杂大型模型，可计算热分析，跨音速等
• 快速高效，接口易于使用

单位：

国际单位制（角度弧度制，角速度°/s）

坐标系：

x长度，y高度，z深度

工作流程：

创建几何、检查几何质量、设置问题求解参数选项、计算、后处理

界面介绍：

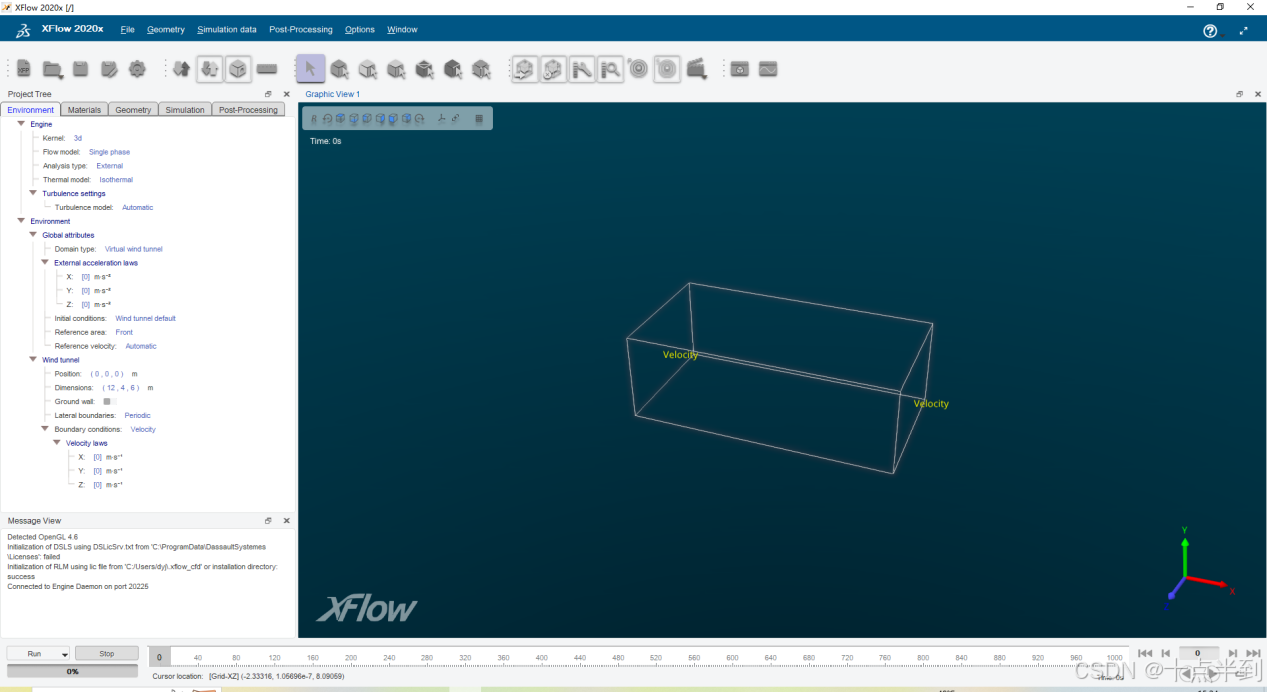

主界面：

• 主菜单：

文件 几何 仿真数据 后处理 选项 视图

工具栏

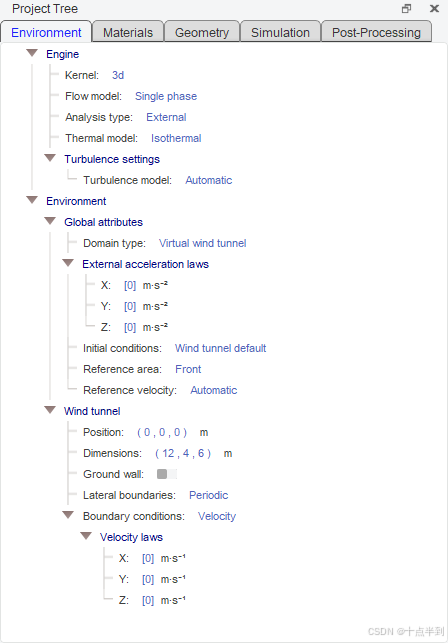

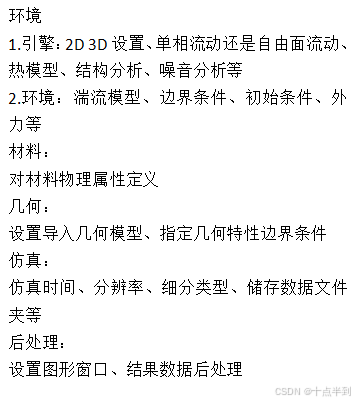

项目树

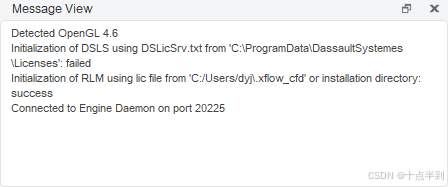

消息窗口：计算的正确性等信息

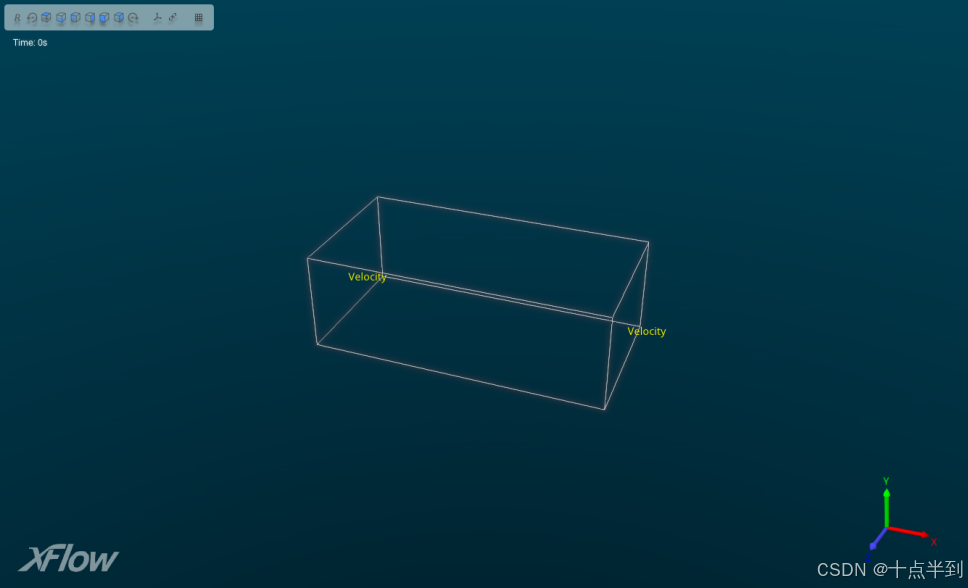

图形视图：计算结果，图形状况等

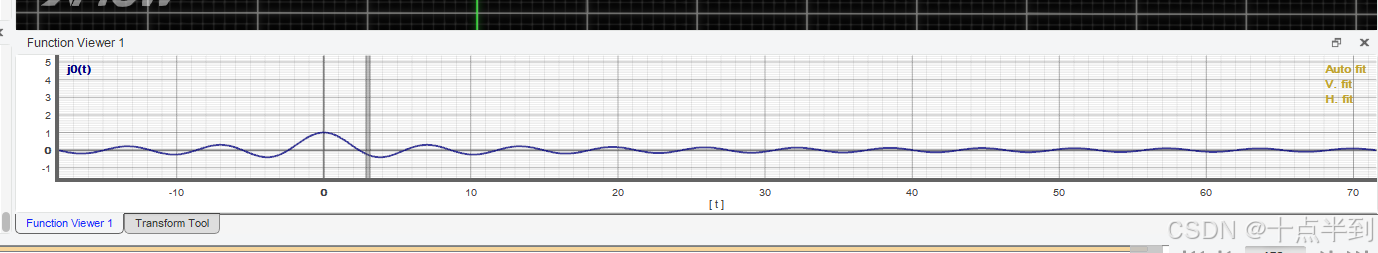

函数查看器：计算收敛性，场函数结果等

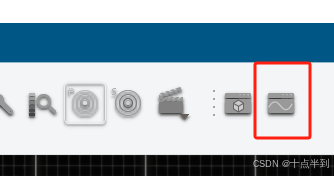

点击该图标，打开的界面拖动到视图上即可

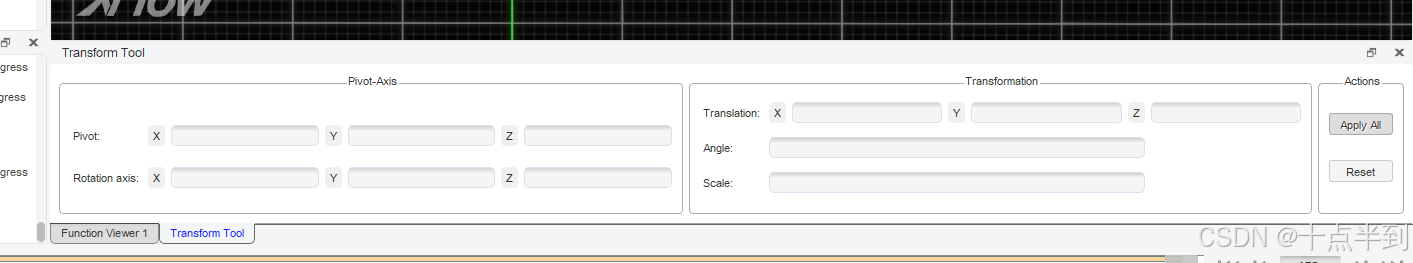

转换工具：变换几何模型

（在主菜单处右键勾选即可打开）

时间控制：时间轴，控制计算时间步长

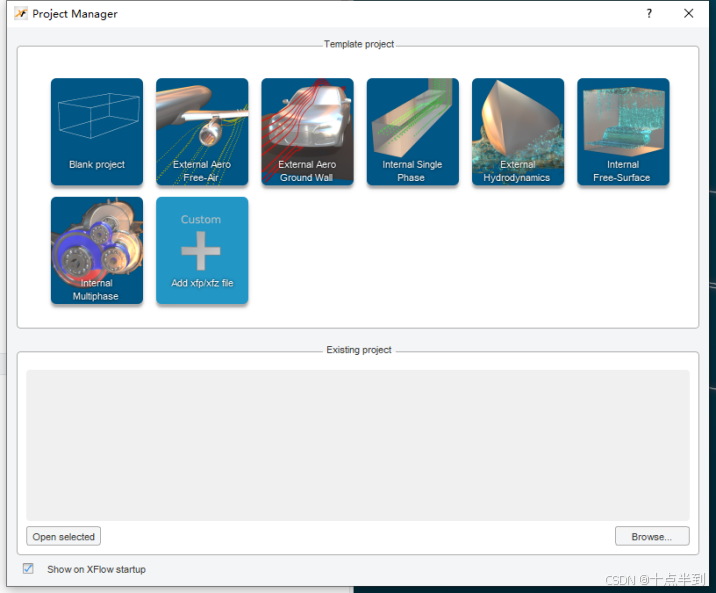

• 工程管理窗口

上半部分：选择工程类型

左下角：打开已有项目

主菜单介绍：

文件

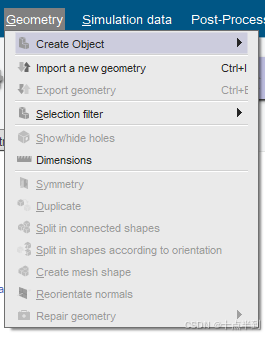

几何

仿真数据

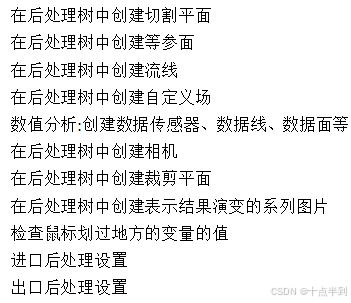

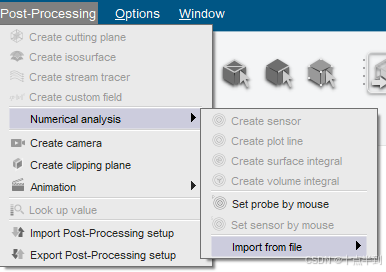

后处理

选项

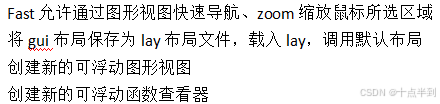

窗口

工具栏：可以找到和主菜单对应的功能，主菜单每个功能前都有工具栏图标，右键前面的三个点可以打开隐藏的功能

工程树：见上

文件结构：

• .XFP:工程文件，xml格式，包括所有参数，边界条件与几何文件链接（保存的文件）
• .NFF:几何文件
• .XFD:域文件，定义流体域结构
• .XFB:应用程序项目的二进制文件
• .XFK:恢复项目计算设置
• .XML:图表所用的数值数据保存在此
• .LOG:文本文件，求解器窗口的消息窗显示文本
• .LAY:存放GUI窗口布局

几何文件：

（导入时注意法线与坐标轴，导出需要选中几何文件）

• .STL:仅描述三维对象表面信息，没有颜色材质信息
• .STEP:标准的产品模型数据交换格式。
• .IGES:初始图形交换规范。
• .BREP:用边界表示图形，实体用相连的表面的集合表达
• .NFF:xflow自带几何文件
• .NFB:xflow自身二进制几何文件

PS.

重要备注：

xflow2020版本有普通模式和专家模式，通过以下方式打开专家模式，部分功能（如与ADAMs耦合的选项）才可以实现。

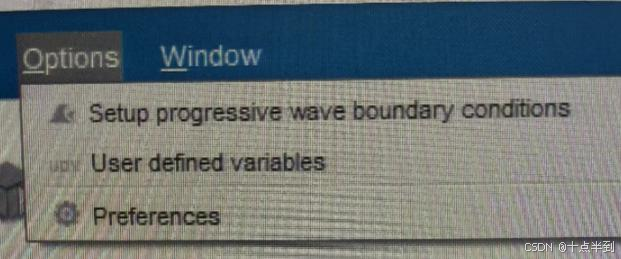

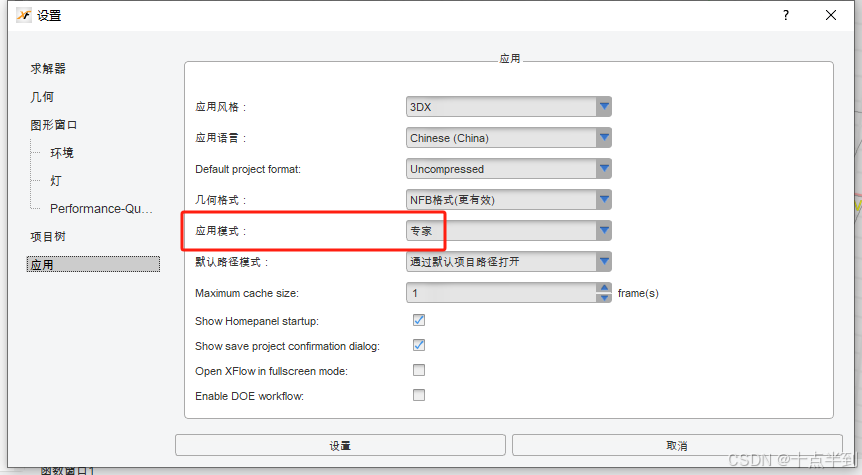

选项中，点击最后一个“设置”

在应用中选择应用模式为专家即可
