XFlow教程（2）

CHAP 2 圆柱绕流问题

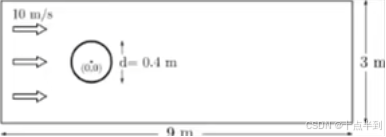

• 问题描述：

雷诺数Re=4000

通道-流体域：9*3*1（m3）

障碍物-圆柱：R=0.2m，L=1m

入口湍流强度：由雷诺数决定=0.16Re-0.125

• 项目内容：

固定圆柱体扰流、运动圆柱的扰流问题、圆柱扰流问题刚体动力学

固定圆柱体扰流

1.新建项目：

保存英文名称

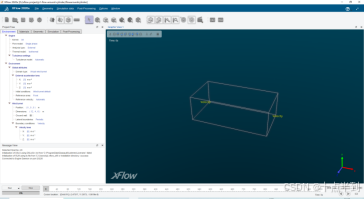

2.界面调整：

• 如图位置，可以开关界面中的网格
• 图中彩色的线条与右下角坐标轴一致，表示轴
• 鼠标长摁滚轮拖动界面旋转改变角度，上下滚动放大缩小
• Alt+鼠标左键拖动，也可以旋转视图
• Alt+鼠标右键，动态缩放
• Alt+鼠标中建，平移视图
• 从左往右，向左旋转视图，固定上视图，固定下视图，固定左视图，固定右视图，固定前视图，固定后视图，向右旋转视图，恢复3d视图，自适应界面，打开网格

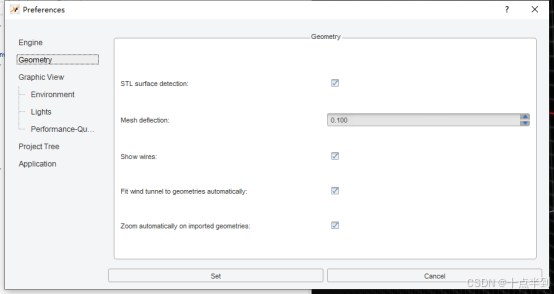

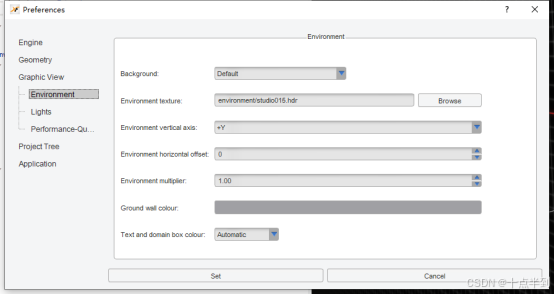

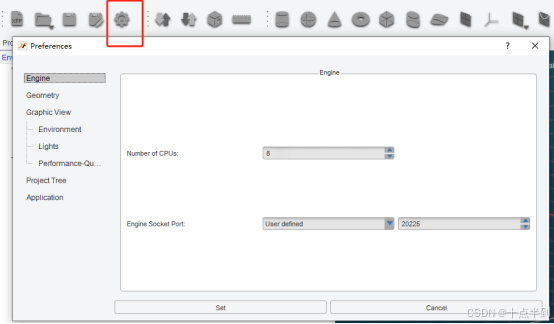

• 喜好设置

设置参与计算cpu核数、引擎端口（并行计算默认不改）

Mesh后面的值决定了表面的精度，越小越精度高

图形区域的环境设置，背景颜色的设定

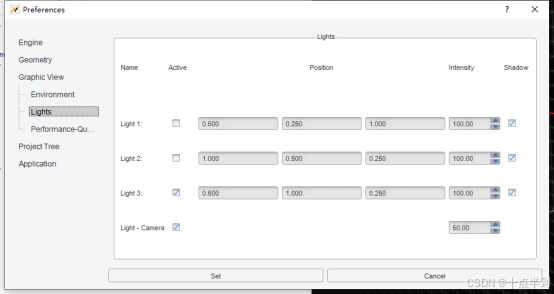

开启不同的光线

后面还有项目树和应用风格的设置等等

3.环境设置：（工程树环境栏）

引擎设置：

选择2d（2d3d区别就是z轴算不算），流体模型默认（单向外流），热模型默认（绝热），噪声模型默认，湍流模型默认（自动）

环境设置：

基本默认

4.创建圆柱：

• 点击圆柱快捷键，或者从主菜单打开：

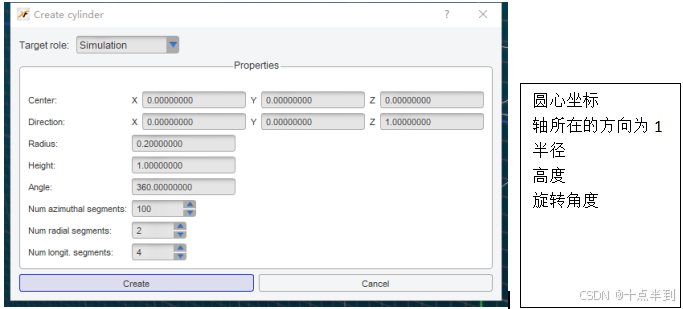

• 输入参数

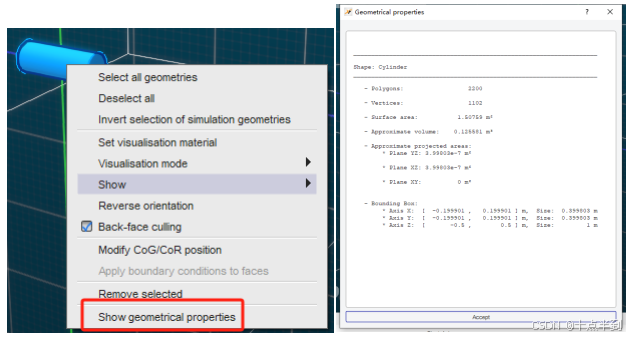

• 选中几何体可以查看参数

Visualisation mode选项可以改可视化方式

Set visualisation material选项可以调节几何的颜色和材质

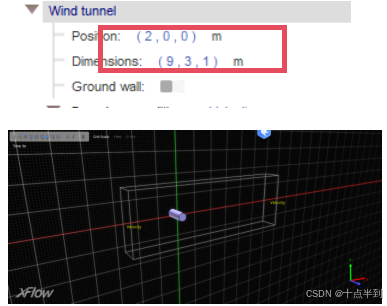

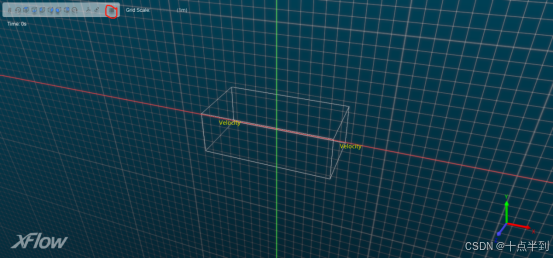

• 更改虚拟风洞大小和位置

• 设置速度，湍流强度5%（需要前面打开自动湍流才能出现）(打开以后结果气流会跑偏，最好不开)

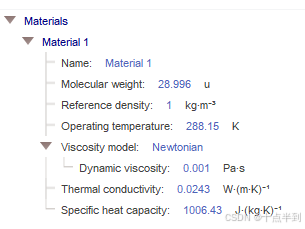

5.材料设置：

只设置流体，默认空气

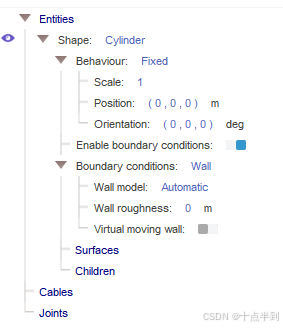

6.几何设置：

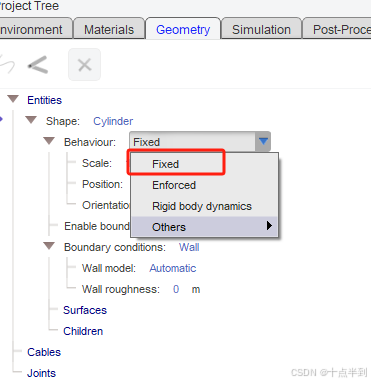

圆柱体固定

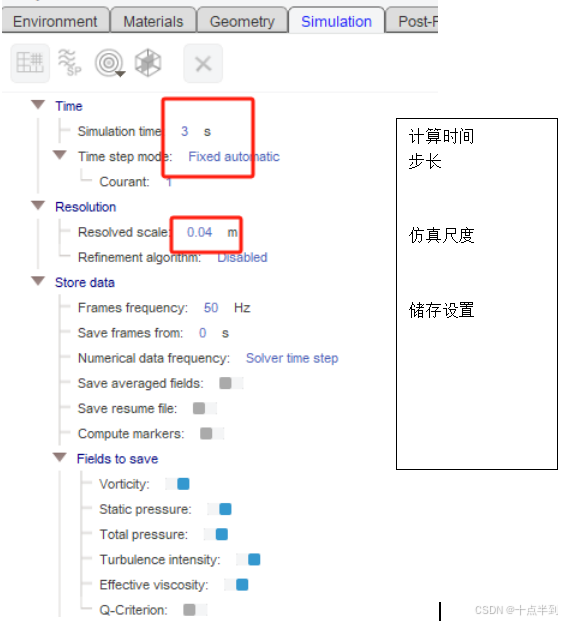

7.仿真设置：

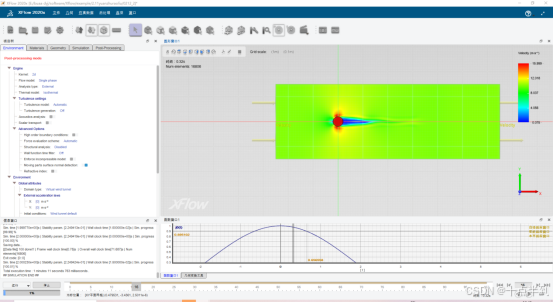

8.开始计算：

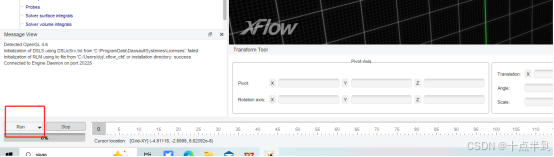

• 点击计算：run

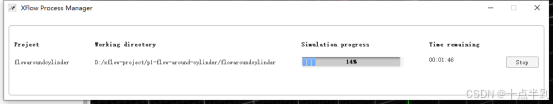

• 进程管理窗口

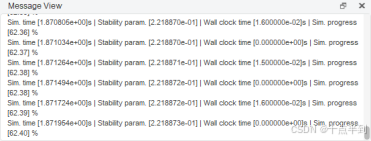

• 消息窗口

时间点（现在到哪里）、稳定参数值、该时间步花费的时间

9.后处理：

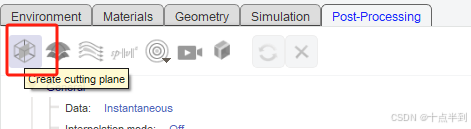

• 增加剖视图

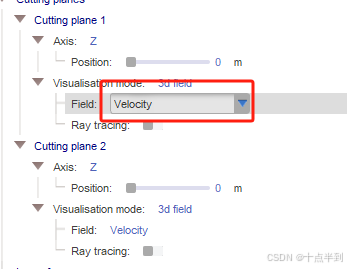

• 显示设置

• 系数的观测可在函数观察器查看

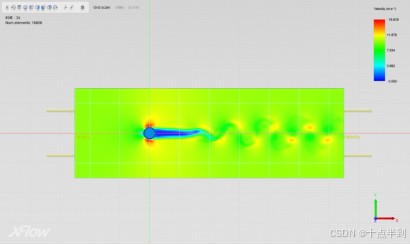

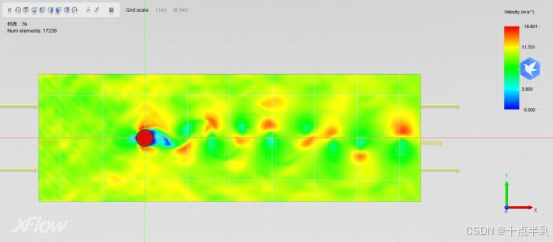

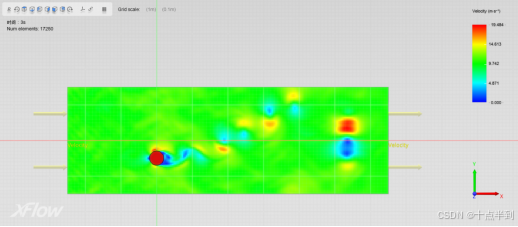

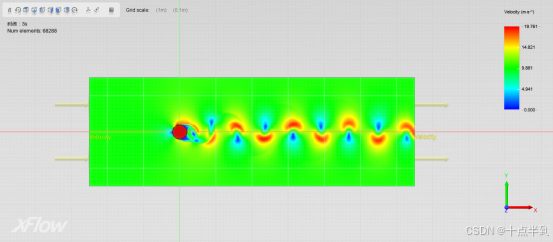

10.结果

圆柱体扰流的精细计算

1.打开已有的圆柱扰流项目

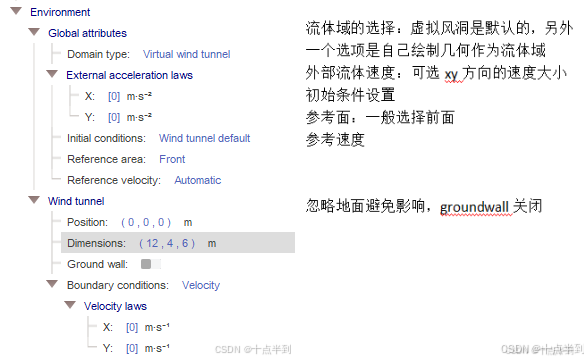

2.环境设置

• 确认计算需不需要3d，确定问题的内外流还是单/多向等选择流动类型，确定问题需要考虑传热与否，确定问题需要考虑噪声和结构耦合

• 确定流体域，流场初始条件

• 确定边界条件

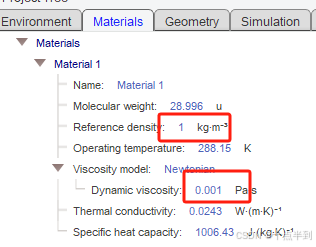

3.材料定义

4.创建几何

5.设置仿真参数

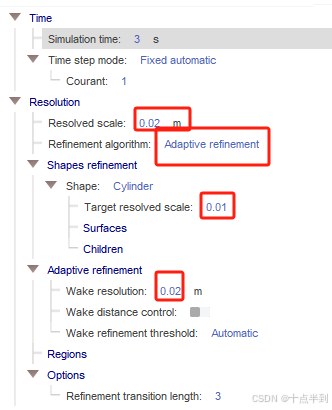

修改仿真精度为0.02m，更改算法为如下内容，设置参数

（解析度：流体域内解析粒子的距离为0.02m）

6.后处理

阻力系数在1附近振荡

升力系数

查看其他云图可点击项目树post-processing的如下位置

另一精细化计算方法

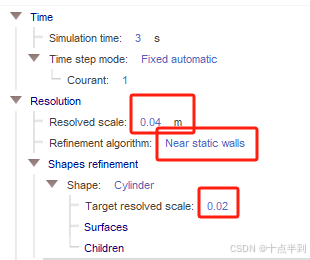

• 在项目树simulation栏目进行调整，恢复原来的解析尺度0.04（提高计算速度），更改为关于近壁面的计算方法，尺度为0.02

• 增加一个区域，右键点击regions选择add regions

• 调整区域大小及方向，设置区域解析度为0.02

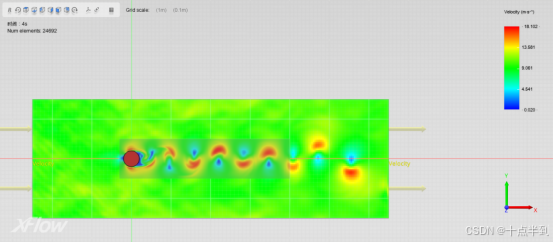

• 开始计算，同上（未知原因导致结果没有产生涡街，推测打开环境设置的湍流强度可以）

运动圆柱的扰流问题

1.问题：

圆柱在y方向有强迫运动，规律：y方向位移为0.5*sin（10t）

2.打开之前的项目

不导入数据，环境、材料保持原来的值不变

3.修改几何定义

将圆柱改为强迫运动，设置y方向运动规律（注意字符都要英文模式）

点击fx可观察运动规律图像

4.修改仿真定义：

5.开始计算

注意消息视窗中，稳定性参数需小于1才可信

如果节约计算时间可以增大courant数

圆柱的刚体动力学

1.问题假设：

质量0.2kg，约束x、z位移相关，外力为y方向弹簧弹力，与y方向位移分量成正比-100*py，阻力-10*vy

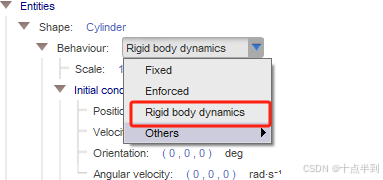

2.更改圆柱行为

定义圆柱的位置和质量并施加力

3.仿真设置

不变，保存项目后开始运行

可以通过如下方式增加监测点观察流场变化
