XFlow教程（3）

CHAP 3 3D车辆绕流问题分析

问题描述：

车辆尺寸：3.3*1.4*1.6

流体：空气，默认参数

车辆行驶速度：50m/s

一.步骤

1. 导入cad几何文件
2. 检查导入的模型
3. 使用虚拟风洞模块
4. 探索日志文件
5. 在车辆表面可视化流动变量
6. 可视化自定义场
7. 制作动画
8. 分析几何模型上的气动力

二.操作

1.几何检查：

几何孔隙-连接性检查；

法线方向应该永远指向流体域

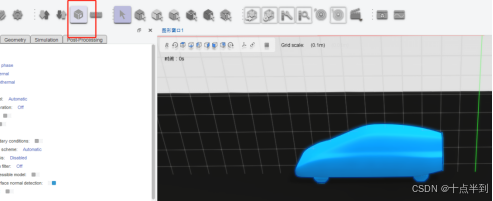

（使用back-face-culling功能，看到的面是着色的，说明法线指向屏幕外，面是线框的说明指向屏幕内）

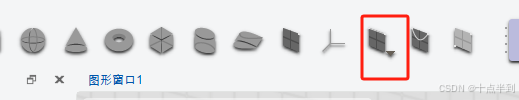

 点击该图标，信息窗口没有报错则模型可用

2.设置引擎、环境

• 3d单向外部流

• 流体域：车辆尺寸0.2*0.2*0.8、虚拟风洞大小（结合车辆）

• 阻塞比：车辆迎风投影面积/风洞横截面积
• 初始条件默认
• 地面边界on，速度静止

• 参考面积front，参考速度默认自动
• 入口速度Vx=50m/s

3.设置材料、几何边界

• 空气默认参数

• 几何边界默认fixed

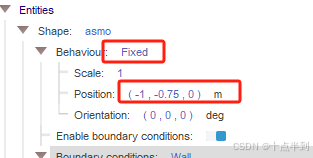

• 位置调整

• 车辆表面边界类型

4.设置仿真参数

• 仿真时间：0.15s=7.5m/50m/s（6、7倍车辆长度除以速度）

• 解析度：全局解析度0.2m、解析度细化

• 帧频率200帧/s

5.运行

6.后处理

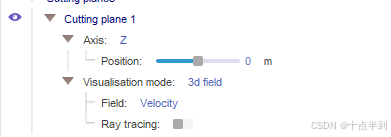

• 添加抛平面

• 3维的涡显示

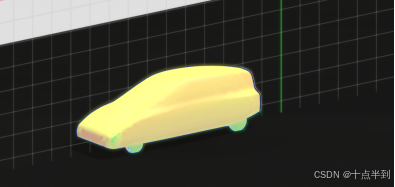

• 汽车表面观测

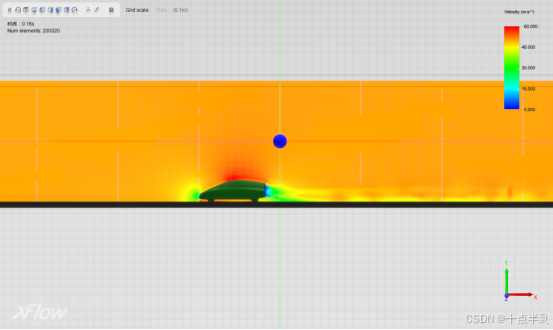

压力分布

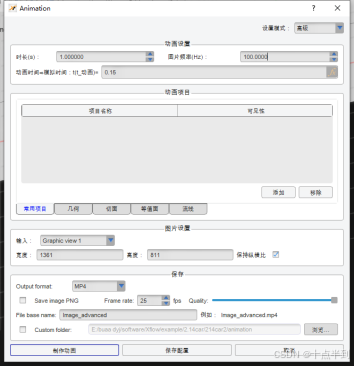

• 制作动画：生成一系列图片

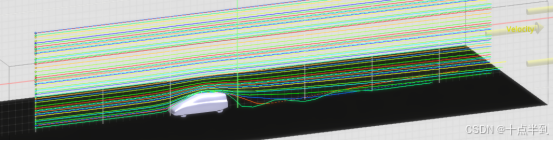

• 流线的显示

右键点击几何模型，设置可视化材料里面调整几何模型的显示效果，可以选择材质和颜色

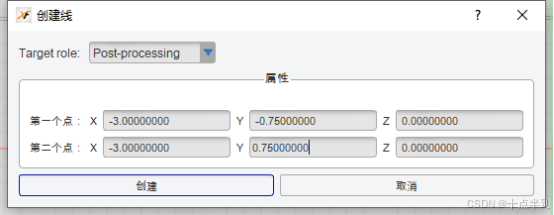

创建直线

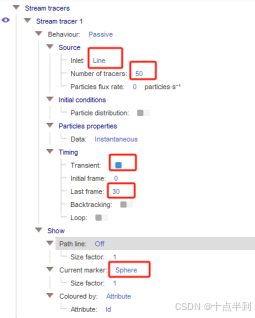

后处理项目树中点击创建流动轨迹，设置好参数后点击刷新

选择起始帧和结束帧，点击路径后的刷新，之后show后面可以选择line

同理，可以创建一个车前的平面，然后在线的起始选择该平面获得平面引出流线图像

• 其他后处理操作可参考b站教程
