VRRP概述与配置

目录

一、VRRP概述

二、VRRP术语

三、VRRP状态机

四、MAaster/Backup 路由器

五、VRP----虚拟路由器冗余协议

---

一、VRRP概述

I

●Virtual Router Redundancy Protocol ,也即虚拟路由器冗余协议。

●利用VRRP , - -组路由器(同一-个L AN中的接口)协同工作,但只有一个处于Master

状态,处于该状态的路由器(的接口)承担实际的数据流量转发任务。在一个VRRP

组内的多个路由器接口共用一个虚拟IP地址,该地址被作为局域网内所有主机的缺

省网关地址。

●VRRP决定哪个路由器是Master , Master路由器负责接收发送至用户网关的数据包

并进行转发,以及响应PC对于其网关IP地址的ARP请求。

●Backup路由器侦听Master路由器的状态 ,并在Master路由器发生故障时,接替其工

作,从而保证业务流量的平滑切换。

二、VRRP术语

●虛拟IP地址、MAC地址:

●虚拟IP地址就是虚拟路由器的IP地址,该地址实际上就是用户的网关地址。

●虚拟MAC地址是虚拟路由器根据VRID生成的MAC地址。一个虚拟路由器拥有

一个虚拟MAC地址 ,格式为: 00-00-5E-00-01-{VRID}。

●Master, Backup路由器: .

●Master路由器:在VRRP组中实际转发数据包的路由器,在每一 个VRRP组中,

仅有Master响应对虚拟IP地址的ARP请求。Master路由器同时以- 定的时间间

隔发送VRRP消息,以便通知Backup路由器自己的存活情况。

●Backup路由器:处于监听状态的路由器,一旦Master路由器出现故障,

Backup路由器就开始接替工作。

●选举依据:先比较接口VRRP优先级(比大) ,如果相等,则比较接口IP地址

(比大)。

三、VRRP状态机

●VRRP协议的状态共有3三种,分别是Initialize , Master , Backup ,初始状态都是

Initialize ,通过比较优先级产生Master和Backup ,在规定时间内, Backup若没有收

到Master发来的心跳报文,将切换为Master。

四、MAaster/Backup 路由器

1  Master路由器:

●定时( Advertisement Interval )发送VRRP通告报文,以便向Backup路由器告

知自己的存活情况。

●以虚拟MAC地址响应其他设备对虚拟IP地址的ARP请求。

●转发目的MAC地址为虚拟MAC地址的IP报文。

●如果它是这个虚拟IP地址的拥有者(接口容际IP地址为虚拟IP地址) ,则接收

目的IP地址为这个虚拟IP地址的IP报文。否则,丢弃这个IP报文。

●如果收到此自己优先级大的报文,立即成为Backup.

●如果收到与自己优先级相等的VRRP报文且本地接口IP地址小于对端接口IP ,

立即成为Backup.

2  Backup路由器:

●接收Master设备发送的VRRP通告报文，判断Master设备的状态是否正常。

●对虚拟IP地址的ARP请求,不做响应。

●丢弃目的IP地址为虚拟IP地址的IP报文。

●如果收到优先级和自己相同或者比自己大的报文,则重置

Master_ Down_ Interval定时器 ,不进一步比较IP地址。

●如果收到比自己优先级小的报文且该报文优先级是0时,定时器时间设置为

Skew_ time (偏移时间) , 如果该报文优先级不是0 ,丢弃报文,立刻成为

Master.

Master_ _Down_ Interva|定时器 : Backup设备在该定时器超时后仍未收到通告报文，则

会转换为Master状态。计算公式如下: Master Down Interval=(3*

Advertisement_ _Interval) + Skew_ time. 其中，Skew_ _Time=(256- Priority)/256.

五、VRP----虚拟路由器冗余协议

####VRRP的作用:

提供了局域网上的设备备份机制。VRRP是一种容错协议，它保证当主机的下一跳路由器坏掉时，可以及时

由另一台路由器来代替，从而保证通讯的连续性和可靠性。

VRP工作时会在网络中加入一个含有虚拟IP和虚拟MAC地址的虚拟路由器，该路由器充当网络用户的网关，

使得网络E的主机与虚拟路由器通信无需

了解这个网络.上物理路由器的任何信息。

Master报文的发送:当Master正常工作时，它会每隔段时间(

缺省为1秒)向组内Backup设备发送vrrp通告报文，通告自己工作正常。(注:只有M

aster发送VRRP报文)

VRRP通告报文被封装在IP报文里，通过组播地址224.0.0. 18发送，

TTL为255，

协议号为112

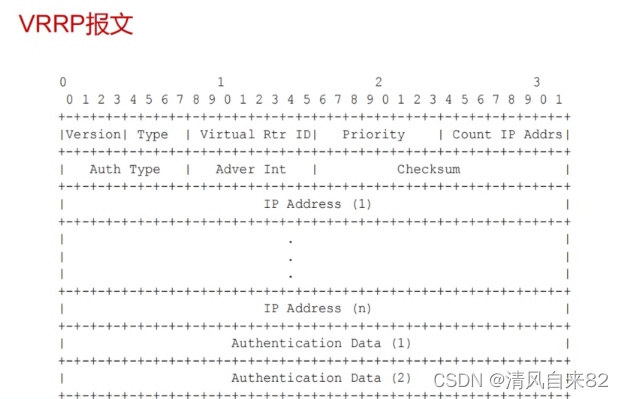

VRRP报文:

VRRP报文是--种多播报文，由Master路由器发出来通告它的存在，使用VRRP报文可以检测虚拟路由器的各

种参数，用于主路由器的选择。VRRP报 文号是封装在IP报文中，通过组播的方式传送。也就是说VRRP协议

跟ICMP协议一样，工作在第三层(路由层)，它是不具有端口的说法的。.

(1) Version: VRRP协议版本号，

RFC3768定义了版本号2

(2) Type:

指明VRRP报文类型，RFC3768只定义 了一种VRRP报文，即VRRP通 告报文，所以该字段总为1

(若收 到的VPR通告报文的该字段的类型为非1则会 被丢弃)

(3) Virtual Rtr ID:

即上面讲的大VRID.- - 个VRID唯一标识了一-个虛拟路由器，取值范围为[1,255]。

(所以一台路由器的接口最多可以运行255个VRP组)

(4) Priority:

优先级。虚不受影响。若此字段为0表示这

是Master路由器出现故障发送的VRRP通告报文，当Backup路 由器收到此通告报文后，会等待(Skew time

Backup路拟路由器中用该字段来决定Master路由器和Backup路由器，值越大表明优先级越高，取值为[1,25

5]，缺省值为100。假设虛拟路由器的IP

地址跟VRRP组中某台路由器IP地址相同，那么该路由器的发出的VRRP报文的该字段总为255，即使人为指定

为其他值也由器的优先级)/256)秒时间

，然后将自己切换为Master路由器。

(5)CountIPAddrs:VRRP通告报文中包含的IP数目，即被--个VRRP虚拟路由器所分配的IP地址的数量。

(6) Auth Type:

认证类型字段，一个虚拟路由器只能使用一种认证类型，若Backup路由器收到的通告报文段中认证类型字

段是未知或者和本地配置不匹配，则将该数据包丢弃。

认证类型字段的定义:

0表示无认证

1表示保留，向前一一个版本的RFC2338提供兼容性

2表示保留，向前一个版本的RFC2338提供兼容性

(7) Adver Int: Mater路由器向外发送VRRP通告报文的时间间隔，以秒为单位，取值范围是[1, 255]，

缺省为1

(8) Checksum: 整个VRRP报文的校验和

(9) IP Address: VRRP虚拟路由器的虚拟IP地址(可配置多个)

(10) Authentication Data:验证字。为了向RFC2338兼容，

在实际的封装时，全置为0，接收方会忽略此字段

#####################

[R1]int vlanif 10    ###网关接口(三层交换为VLAN接口，路由器为下行接口)

[R1-Vlanif10]ip address 192.168.10.11 24

[R1-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1

###创建VRRP虚拟路由器的标识vrid为1，并配置vrid 1的虚拟IP地址

[R1-Vlanif10]vrrp. vrid 1 priority 120    ##设置设备A的优先级为120

(缺省值为100)，数值越大越优先

[R1-Vlanif10]vrrp vrid 1 preempt-mode timer delay 6

##配置Master设备的抢占时延为6秒(缺省值为0，立即抢占)，以防频繁地进行状态切换

[R1-Vlanif10]vrrp vrid 1 track interface GigabitEthernet0/0/1 reduce 30

##跟踪上行接口G0/0/1的状态，如端口故障则Master优先级降低30 (缺 省值为10)

[R1-Vlanif10]vrrp vrid 1 track interface g0/0/2    ####跟踪下行接口

############R2##############

[R2]int vlanif 10

[R2-Vlanif10]ip address 192. 168.10.1024|

[R2-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1

[R2 -Vlanif10]vrrp vrid 1 priority 95

[R2]dis vrrp

##显示VRRP状态

PC测试验证，tracert 10.0.0.1

VRRP---虚拟路由器

可以实现一主多备的功能， 从而解决单点故障

VRRP会把多台路由器组成一个虚拟路由组vrid，VRRP会生成虚拟路由器（包含虚拟IP和虚拟MAC，局域网内的用户 不关心那个是主哪个是备，他们只用虚拟路由器的虚拟IP作为他们的网关）

实际上虚拟IP是承载在master路由器，也就是说实际的数据包是通过master进行转发master

backup是通过优先级来决定哪个是master，优先级最大的那台就是master

backup只是用来监听master定时发来的vrrp报文，如果超时未收到master发来的vrrp报文backup就会抢占master，虚拟IP也会一起飘移到backup上
