LM393比较器仿真

       LM是双电压比较器集成电路。LM393 本是电压比较器，如果要让它做运算放大器的活，需要引入反馈电阻。

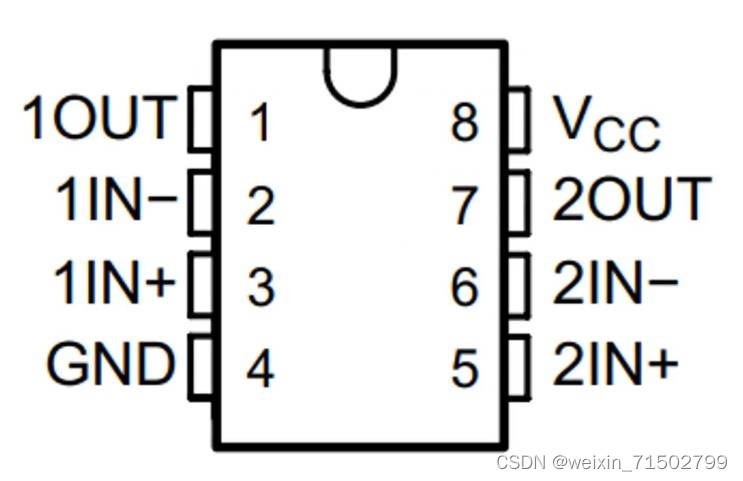

引脚分布图：

 等效电路：

       同相端电压小于反向端电压时，输出低电平；同相端电压大于反向端电压时，输出高组态，由于LM393为集电极开路结构，所以无法输出高电平，只能输出低电平和高阻态，如果需要输出高电平，则应在输出端接上拉电阻。

Multisim仿真：

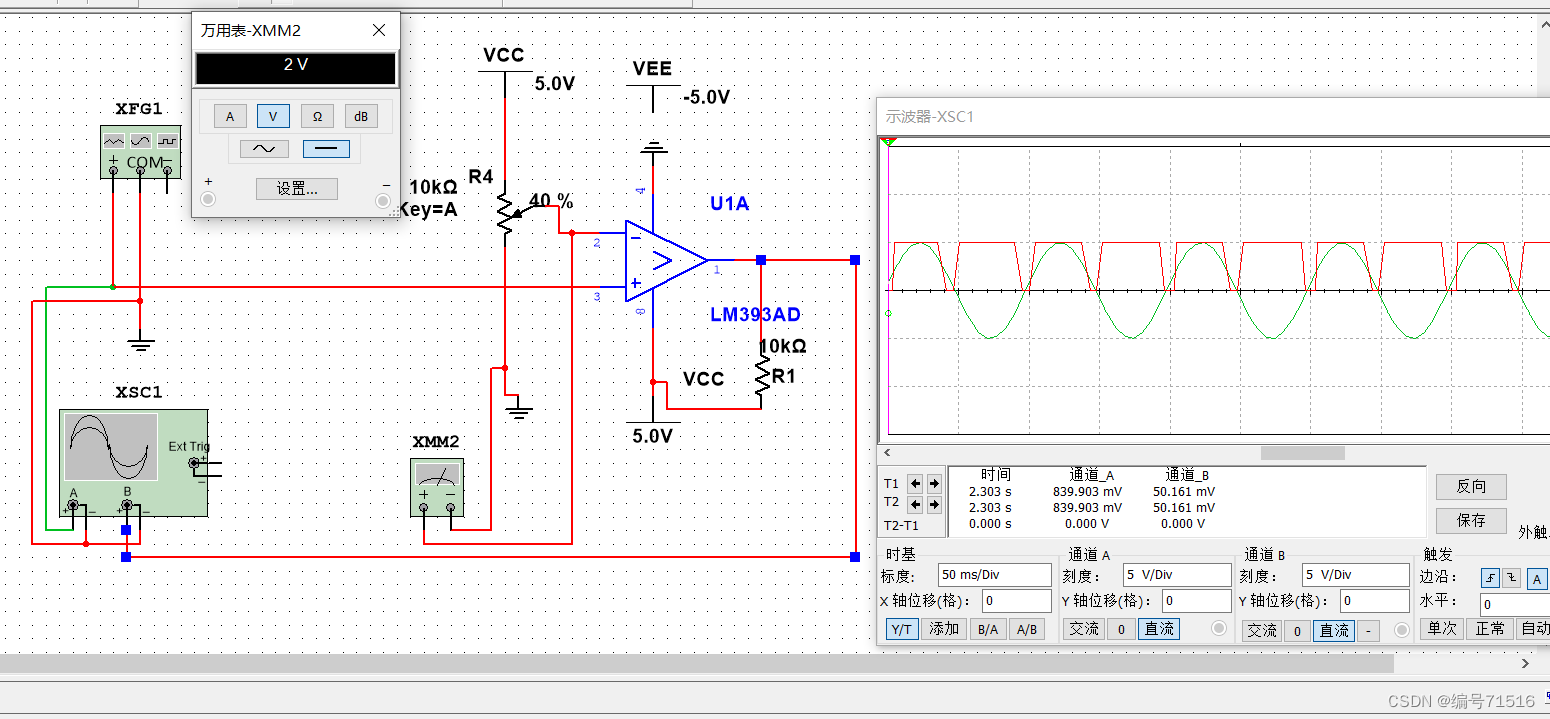

        波形发生器输出为-5v~+5v正弦波，当接单电源电压+5v时：通过波形可以看出当同相输入端电压大于反向端输入电压2v或小于-2v时，LM393会输出高电平+5v，同相端输入电压小于反向端输入电压2v或大于-2v时，LM393输出低电平（大约0v）。

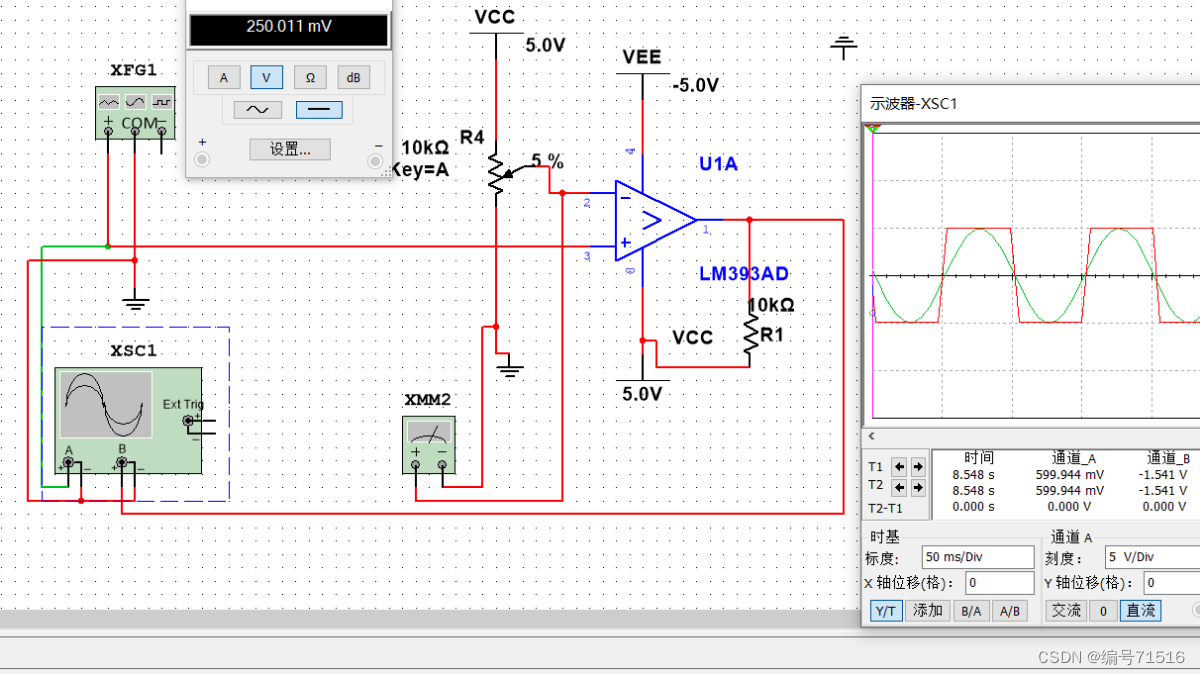

        当接双电源电压+5v和-5v时：同相端输入电压大于反向端输入电压2v时，LM393输出高电平+5v，同相端输入电压小于反相端输入电压2v时，LM393输出低电平（大约-5v）。



      因为反向输入端电压为2v，所以经过比较 LM393输出信号占空比较小，这时调接电阻R4，使反向端输入电压较小，占空比就会变大。

 （仿真没有波形试着把LM393的引脚连接的VCC和GND调换一下，可能会有意想不到的结果，在仿真里本人也不知道怎么分辨哪个引脚接VCC，没有波形就掉换试试）。
