批量导出勘测定界成果,勘测定界图,勘测定界报告等

利用插件批量导出勘测定界成果,其中包含:

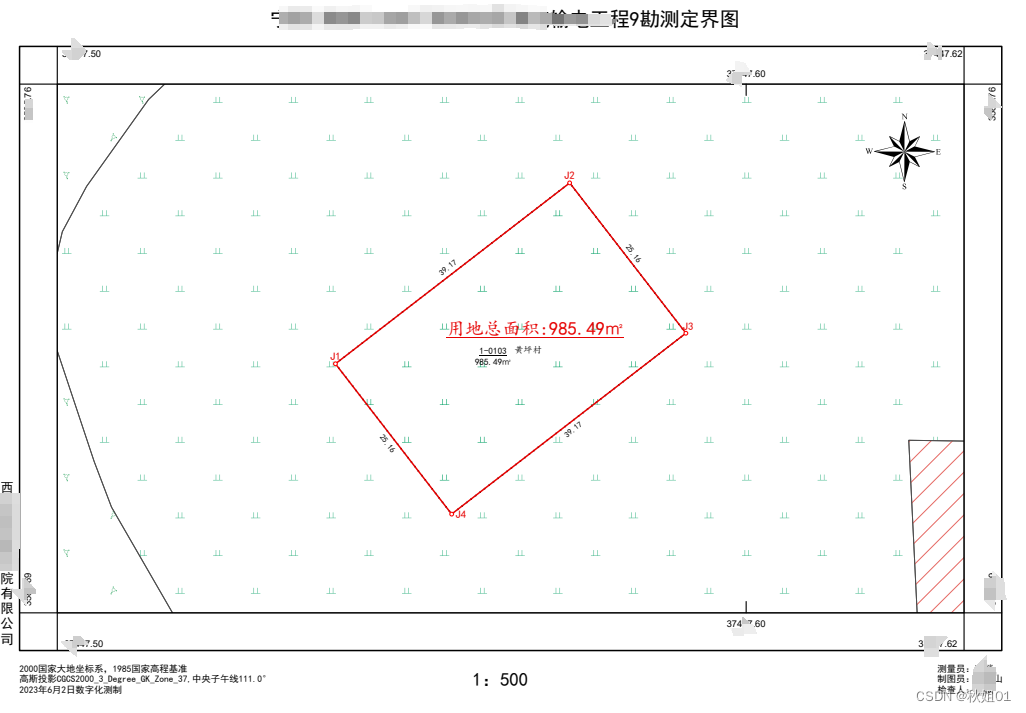

1.勘测定界图

2.土地利用现状图

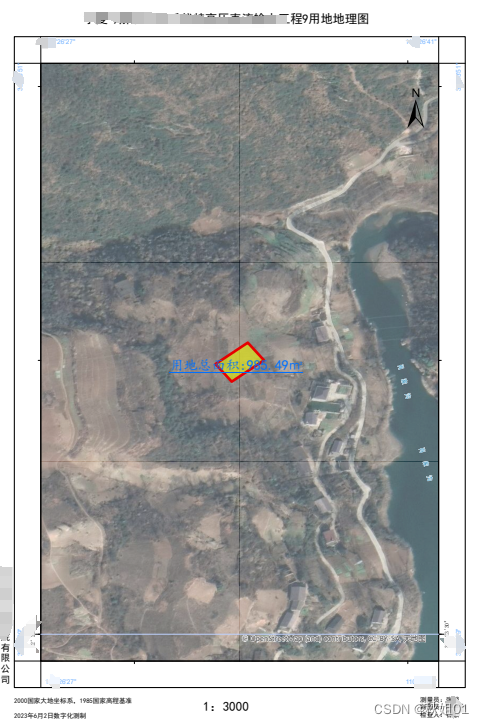

3.用地地理图

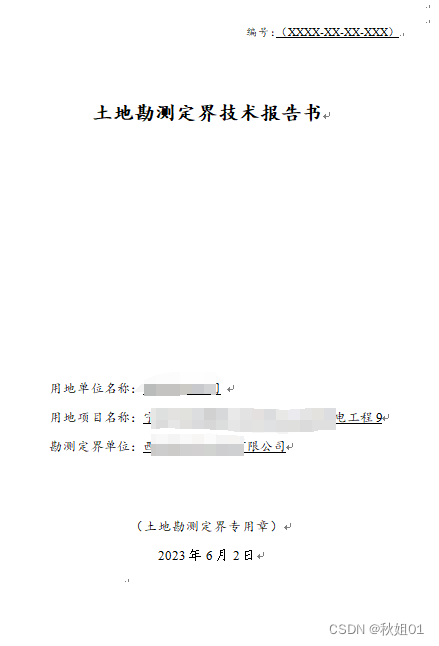

4.勘测定界报告

5.报备坐标

[属性描述]
格式版本号=V1.0
数据生产单位=
数据生产日期=2023/4/1
坐标系=
几度分带=3度分带
投影类型=高斯克吕格平面投影
计量单位=坐标-米,面积-平方米
带号=37带
精度=0.001
转换参数=
地块属性说明=面节点数;地块号;DLBM;DLMC;用地面积;国有集体;是否基本农田;是否湿地;@
[地块坐标]
5,1,0103,旱地,985.49,集体,否,,@

6.地块表,界址表,节点表以及dwg图形

可添加v:wangqiumei1

初次使用时,将《勘界测量》文件夹复制到您的"D"盘下,启动CASS, 在命令行(command:)下输入config命令,将《勘界测量》添加到"支持文件搜索路径"中 再在在命令行(command:)下输入menuload命令,将《勘界测量》文件夹中xiaobo.mns文件加载到系统中, 再点击"菜单栏"将"勘界测量"下拉菜单插入到AutoCAD菜单中即可. 《勘界测量》所定义命令说明: tf ;根据界址点生成界址点点之记 ma ;统计地块分类面积(须用"勘界测量"下拉菜单中相关命令将地类分别圈出来) exte ;打散文字 pladp ;多义线孤线段加点 plf ;根据中线生成坐标文件 fcx ;绘房屋分层线(线型为X5,编码:141001) zhxx ;等高线在处理前转换新线形 dg ;等高线连接修改 dht ;绘电话亭符号 fd ;根据点名查询点位并居中显示(CASS6.1版本下) readp ;根据面点生成数据文件(CASS格式)且将高程小于600米的点的高程改为0 cl ;形垃圾清理 dgxg ;批量改等高线值 jg ;根据等高线内插高程点 (等高线必须带高,且相邻等高线高差不要>5m) spl2pl ;样条线(SPLINE)转复合线(POLYLINE) jqx ;计曲线注记取位 retm ;根据文件夹里的文件生成索引文件 gtm ;根据索引数据文件批量改文件名(索引文件格式:老文件名,新文件名) plpt ;根据索引数据文件批量插入块 rp ;根据中线生成横断面数据 jian ;绘简单房屋 gcd ;手工展绘高程点 jg ;根据等高线内插高程点 jgcd ;自动加注高程点 yt ;绘阳台
