什么是射频

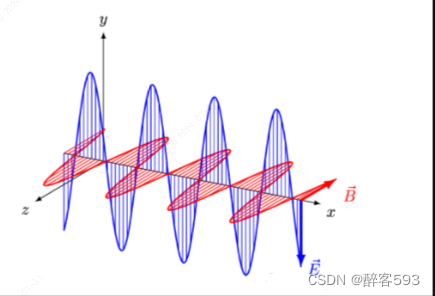

射频是基于麦克斯韦电磁场理论：振荡的电场产生振荡的磁场，振荡的磁场产生振荡的电场，电磁场在空间向外传播，形成电磁波规定的一段具备空间辐射能力的电磁波频率。

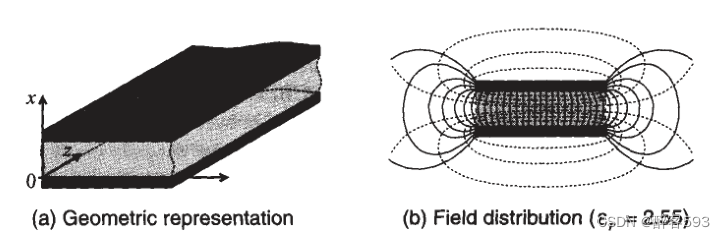

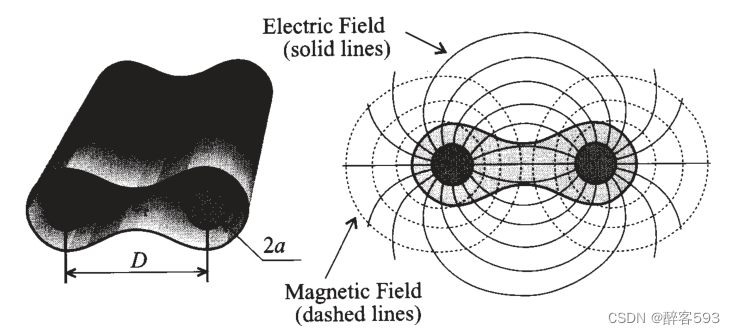

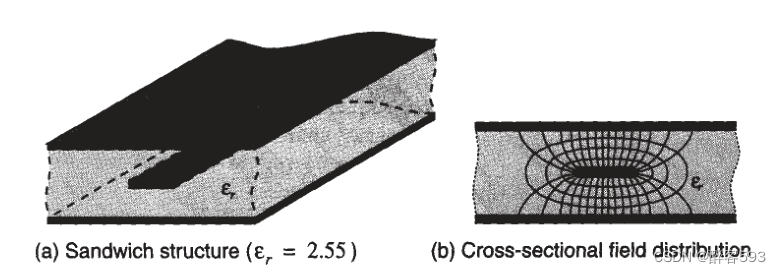

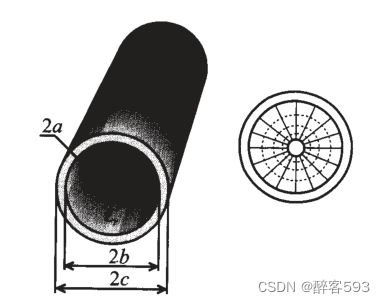

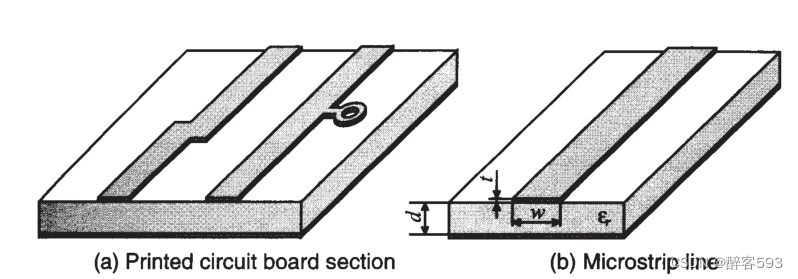

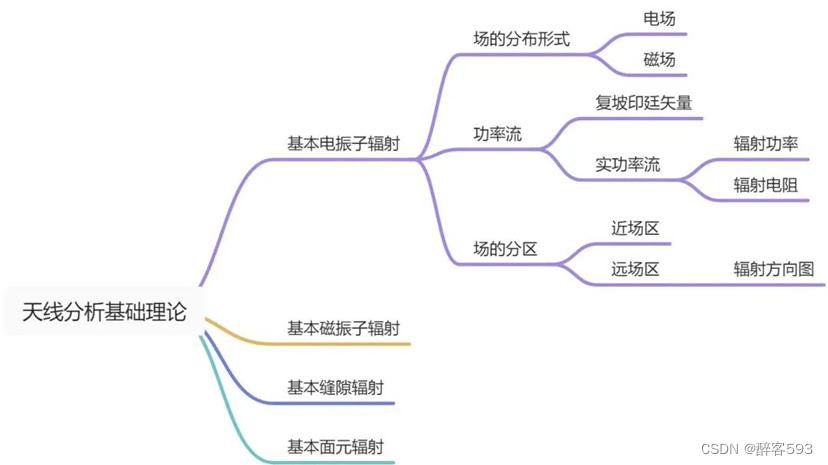

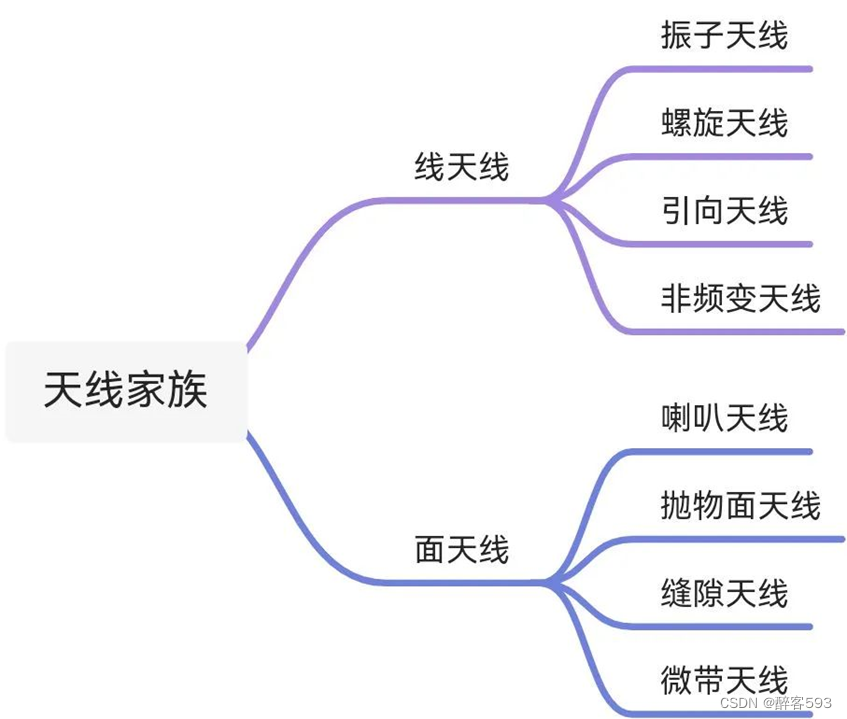

射频以交变的电磁场形式存在，在射频电路中，射频被束缚在射频传输线内传输；当摆脱射频传输线的束缚，便可辐射到自由空间以光速传播，碰到不同介质时传播速率发生变化，也会发生电磁波反射、折射、绕射、穿透等，引起各种损耗。具备环境复杂性和多变性。

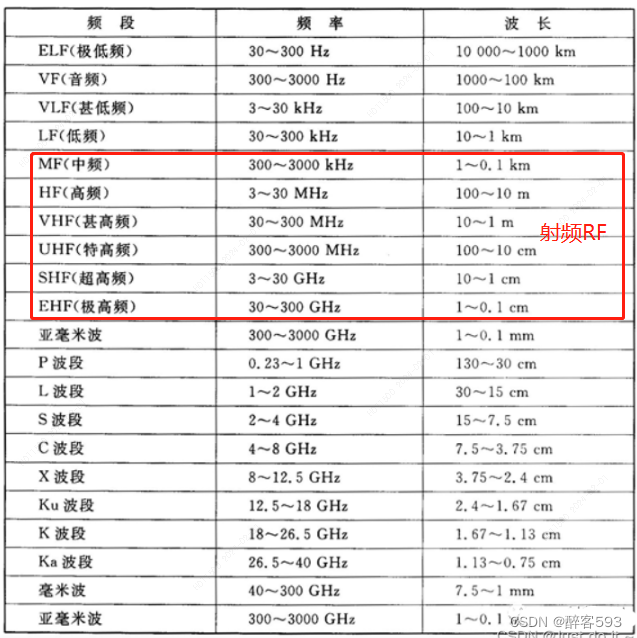

我们常说的射频RF（Radio Frequency）是指频率较高，可用于发射的无线电频率，一般常指300k~300G的频段。像移动通信中的CDMA、GSM等系统所采用的800 MHz、900 MHz频段，WIFI/BT采用的5G/2.4G都属于射频RF范畴

射频研究方法

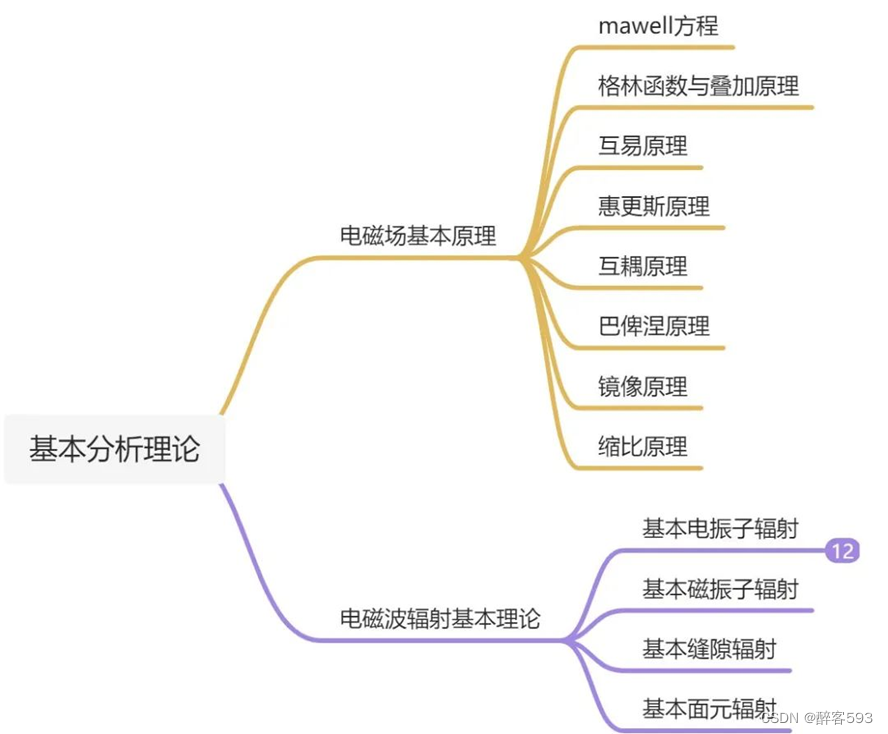

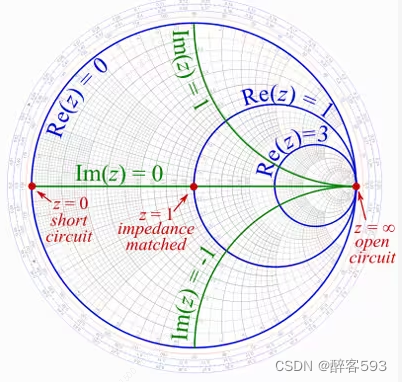

研究电磁波沿传输线的传播特性有两种分析方法。

一种是“场”的分析方法
即从麦克斯韦方程出发,在特定边界条件下解电磁波动方程,求得场量的时空变化规律,分析电磁波沿线的各种传输特性；

另一种是“路”的分析方法

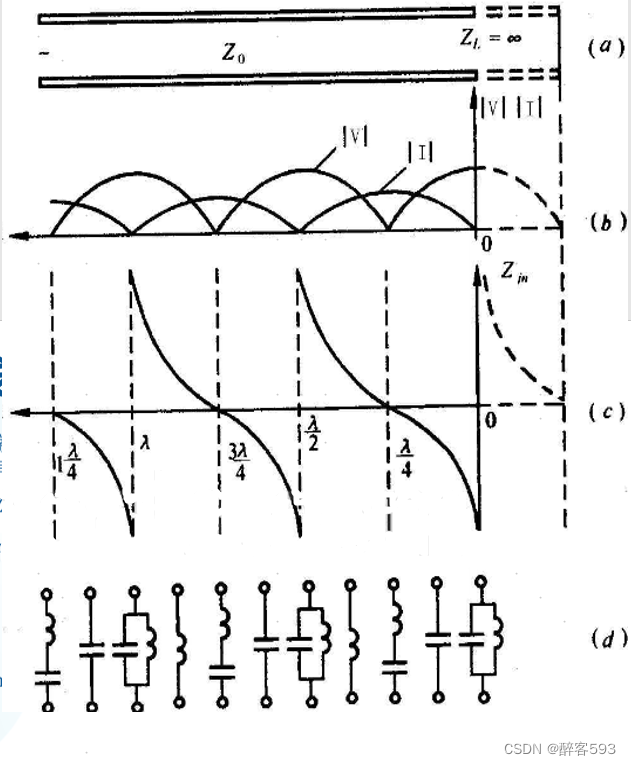

即将传输线作为分布参数电路处理,用基尔霍夫定律建立传输线方程,求得传输线上电压和电流的时空变化规律,分析电压和电流的各种传输特性。

用上述两种方法的结果是相同的，取决于哪个更方便。

在射频/微波频率范围内，模块的几何尺寸和波长相似，分布参数的概念始终贯彻于工程技术的方方面面。

“结构就是电路”是射频/微波电路的显著特征。

射频/微波电路的设计目标就是处理好材料、结构与电路功能的关系。

射频研究对象

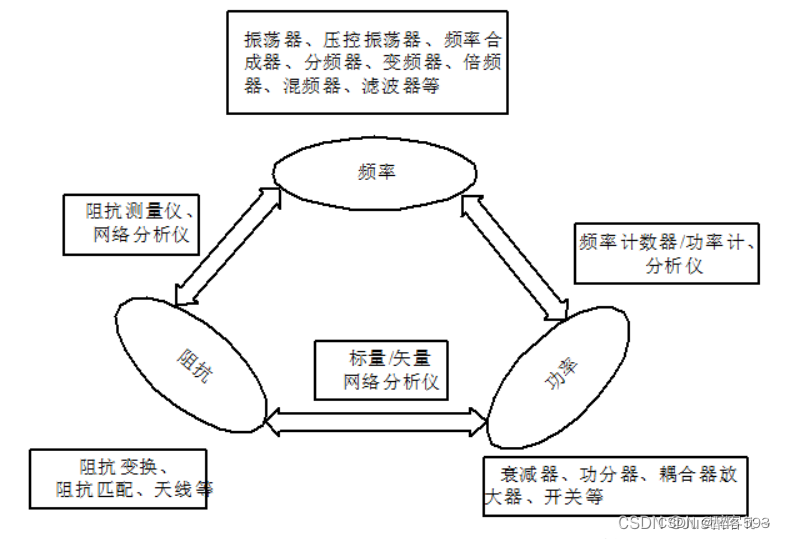

射频研究的对象包括信号的产生、调制、功率放大、辐射、接收、低噪声放大、混频、解调、检测、滤波、衰减、移相、开关等各个模块单元的实际和生产。

信号构成

f(t)=a0+A(coswt+φ ) f=λ/t

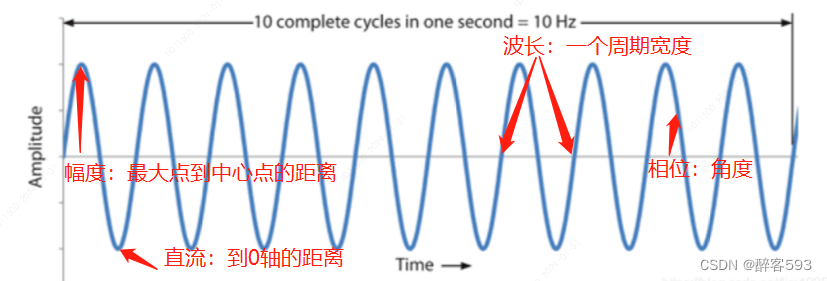

由波的基础公式产生，由直流a0、幅度A、频率w、相位φ 四个基本参数组成。

频率和波长呈倒数关系，频率越低，空间损耗越小，传播距离就越大；频率越高，波长越短，透射能力越强。

调制

单纯的电磁波是没有意义的，为了达到通信的目的，我们需要对发射端的电磁波进行一些操作来达到承载数据的目的，这个操作就叫做调制。稍微学术一点，为了达到通信的目的，RF信号必须具有一种携带信息的方式，调制即利用三个波特性（频率、相位、振幅）来达到修改RF信号、传输数据的目的。

模拟调制

模拟调制包括发送带有模拟载波的模拟数字信号，最简单的模拟调制包括调幅（幅度），调频（频率），调相（相位）。

载波：被调制以传输信号的波形，通常为正弦波。

原始信号：
调幅（AM）: 基础调幅过程: 调制信号与载波的最大振幅相加，再与载波相乘，结果如下：

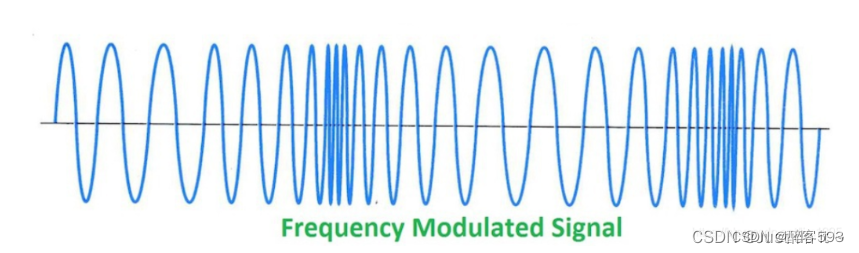

调频（FM）：

直接调频：利用调制信号直接控制振荡器的振荡频率。

间接调频：现将调制信号进行积分，然后对载波调相，最后通过n次倍频器得到最后的调制信号。调频可以通过调相间接得到。

**调相（PM）：**如间接调频，调相和调频经常一起发生。通过调制数据信号可以将载波的相位往前或者向后挪移。

数字调制

数字调制指用数字信号对正弦或余弦高频振荡进行调制。最基本的调制方式包括：振幅键控（ASK）、频率键控（FSK）、移相键控（PSK）。

抗干扰能力：PSK>FSK>ASK

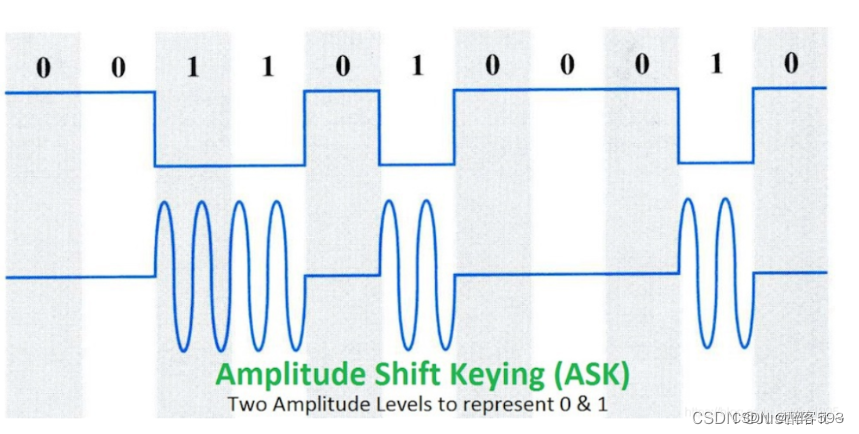

**振幅键控（ASK）：**用数字调制信号控制，可以通过改变幅度本身，也可以通过简单地关闭、打开信号形成能量脉冲（开关键：OOK）。

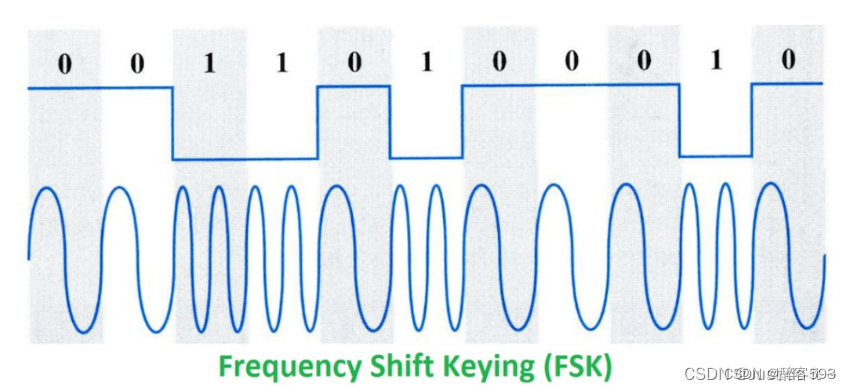

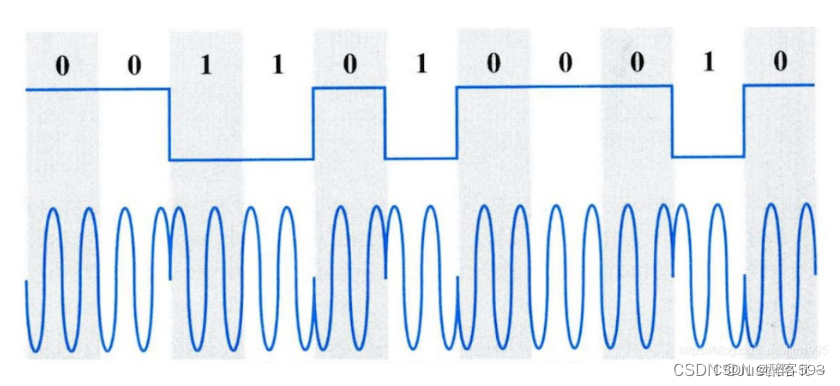

**频率键控（FSK）：**FSK用二进制数据调制载波的频率，形成具有明显变化的频率来表示数据位。

**移相键控（PSK）：**用数字调制信号的正负控制载波相位，如，数字信号的振幅为正时，载波起始相位取180°，为负时，相位取0°。

在高速系统中，以符号表示单个1或0的格式传输数字数据非常慢，为了提高数据传输的速度，需要借用更复杂的调制形式，用单个符号来表示几个位。

**正交相移键控（QPSK）：**又称四相相移键控，利用载波的4中不同相位差来表征输入，规定45°/135°/225°/275°四种载波相位，每种相位代表两个bit的组合，如图所示。

要进行扩展也很容易，增加更多的相位点，就可以产生更多的符号，增加数据速率。

除了增加相位点，也可以通过增加幅度调制来进一步增加数据表示的维度，增加数据传输的效率。

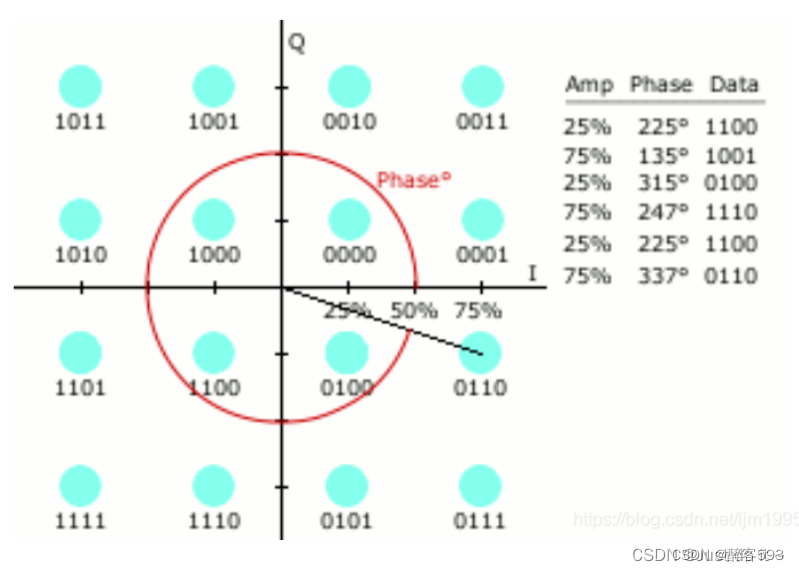

**正交幅度调制（QAM）：**调制过程中，同时以载波信号的幅度和相位来代表不同的比特编码，将多进制与正交载波技术相结合，进一步提高频带利用率。下图是16-QAM的示例图。

对于数字调制来说，采用的是离散的数字量来控制载波相位和幅度的变化，因此其在极坐标上的状态表示为一个个离散的点，这些点根据不同的调制方式而组成不同的图案，这些图案有时又称为星座图（Constellation）。上图即为16-QAM的星座图。

I\Q调制技术

以上所提及的所有数字调制方式，基本上都是通过I\Q调制实现的（如何实现见Understanding I/Q Signals and Quadrature Modulation），I是in-phase（同相）, q是 quadrature（正交）。IQ调制就是数据分为两路，分别进行载波调制，两路载波相互正交（相位相差90°）。

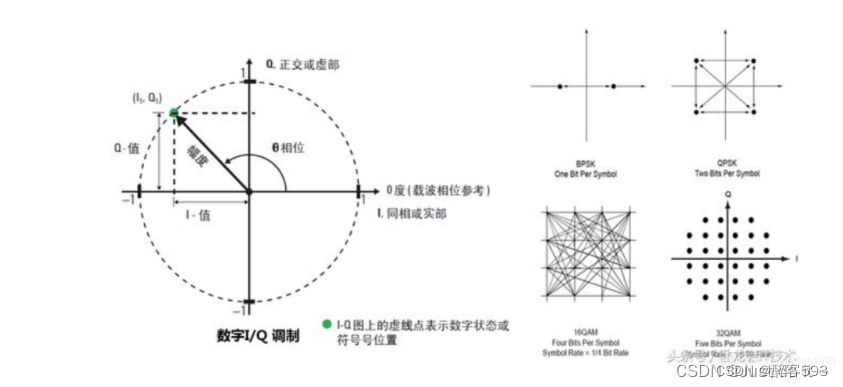

数字IQ调制完成了符号到矢量坐标系的映射，映射点一般称为星座点，具有实部和虚部。该矢量坐标系也可以称为IQ坐标系。
在IQ坐标系中，任何一点都确定了一个矢量，可以写为(I + jQ)的形式，数字调制完成后便可以得到相应的I 和 Q 波形，因此数字调制又称为矢量调制。

上图显示了BPSK、QPSK、16-QAM、32-QAM的星座图。一般情况下，信号在星座图上每个状态承载的数据内容被称为1个符号（Symbol），每个符号对应星座图上的一个状态，不同状态间的变化速率就叫做符号速率（Symbol Rate），有时又称为波特率（Baud Rate）。

扩频

扩频（Spread Spectrum，SS）是将传输信号的频谱（spectrum）打散到较其原始带宽更宽的一种通信技术，常用于无线通信领域。扩频具有以下优点：① 对各类噪声如多径失真具有免疫性；② 可用于隐藏和加密信号。接收方必须知道扩频码，才可恢复原始信号；③ 多个用户可独立使用同样的较高带宽，且几乎无干扰。

目前主流的两个扩频技术是跳频扩频和直接序列扩频。
