51单片机（数码管可调时钟）

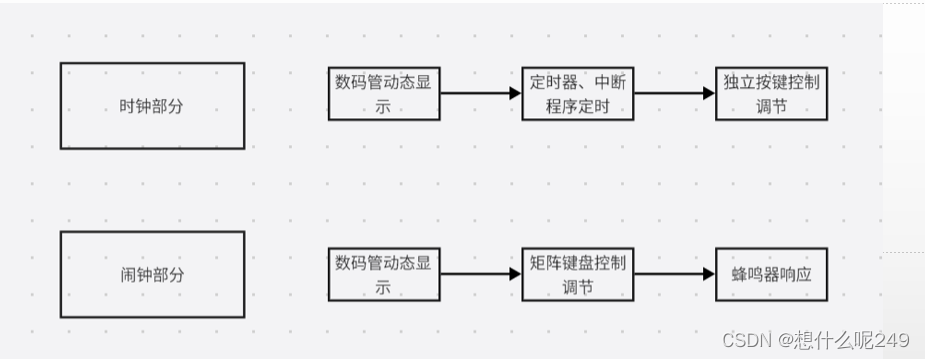

 整体框架：

时钟部分：

 数码管动态显示：

1.数码管（共阴极）如何显示数字：位选+段选（单个）

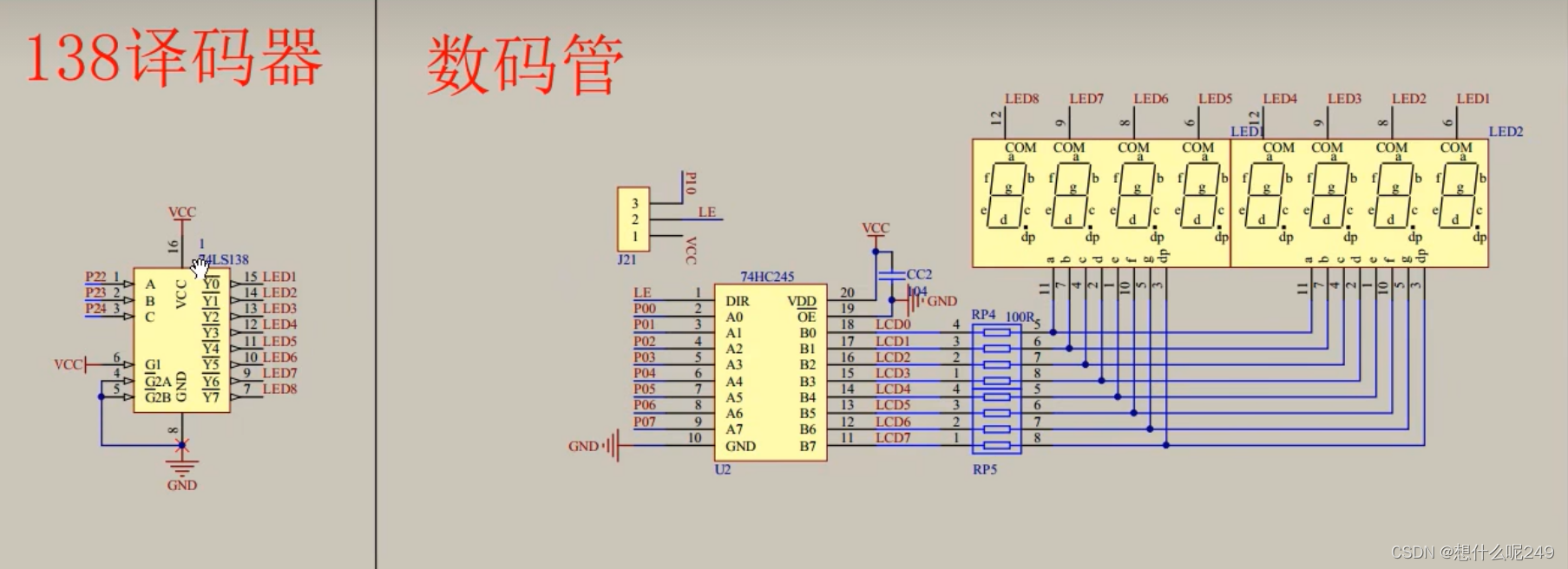

位选：138译码器通过P22、P23、P24三个端口输入二进制数（011、000等）来选择连同译码器右边的哪一条线，而这些线又分别连着数码管的LED12345678、决定选择哪一个来显示数字

段选：决定输出什么数字，数码管下方又连着一个编译器，编译器的右端连接每个的abcdefg决定哪一根管亮，左边为二进制输入，0为亮、1为不亮。

 如何动态显示：（多个同时由数字）

位选 段选 消影 位选 段选 消影 （输出扫描）

写法：

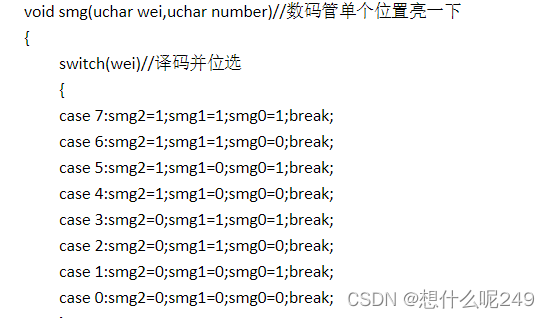

首先设置一个函数smg（x，y），x代表位选变量，y代表段选变量。

位选：case01234567代表位选编译器中选中哪一根线

 段选：设置一个一维数组存储0123456789，在调取数组内的元素代表要用什么数字



最后调用函数即可：

 即位选7，段选2（显示2数字）。

如何计时：

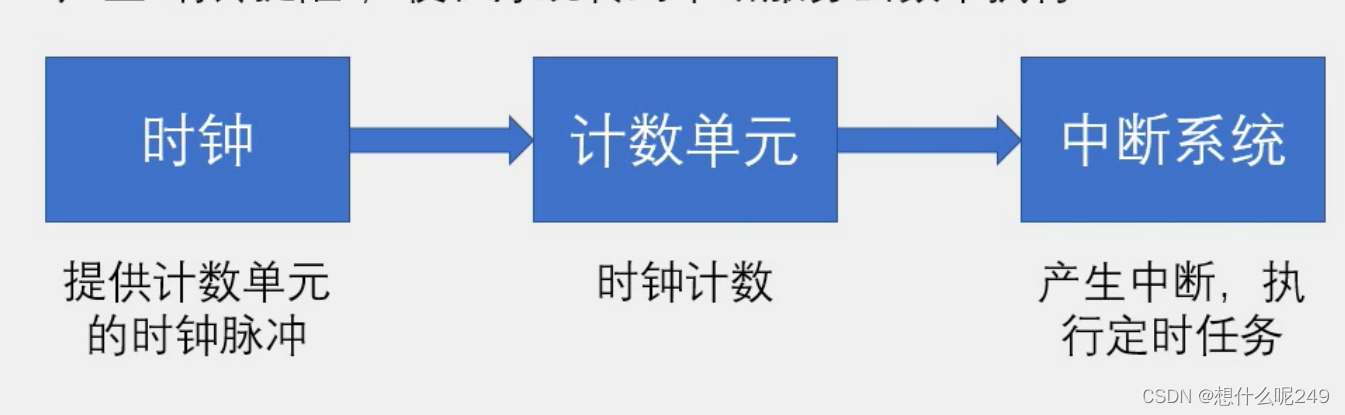

定时器构成：



计时单元：

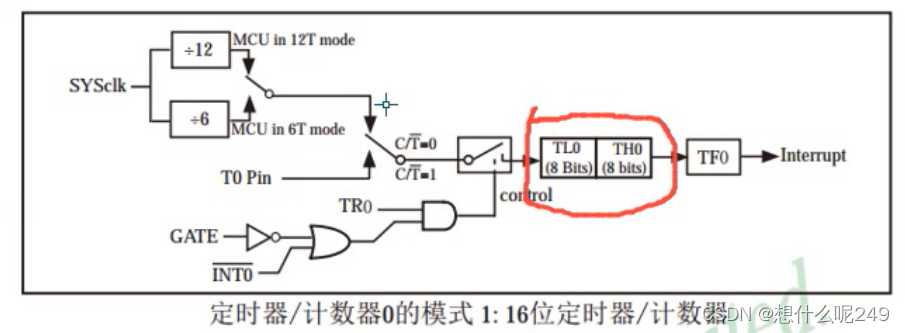

            计时原理：常用左上的开关选择处（C/T'=0)圈起来部分为定时器储存部分，每来一个脉                  冲这部分加1实现计时功能。

时钟：       SYSclk为系统自带时钟，频率为11.0592，为计时单元提供脉冲。

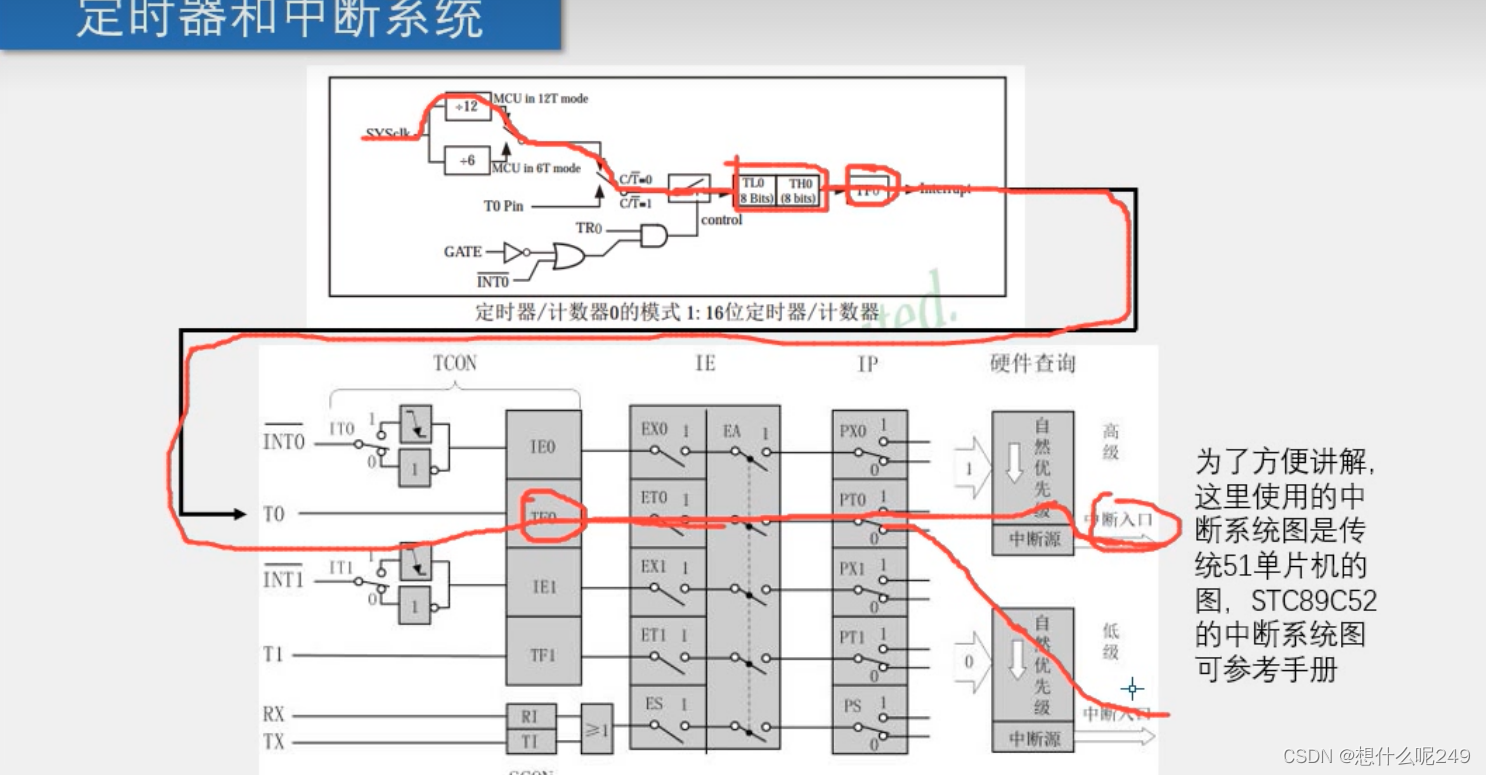

中断系统：（单片机通过配置寄存器来进行内部电路的连接）电路图为第二张图的下半部分。

                   通过配置手册的设置寄存器如TF=0等一系列使得第二图定时器与中断系统电路连

                    通起来，实现中断作用。

                   （注：这一部分不是很懂。）



 以上连起来实现了时钟的计时走动功能，接下来通过独立按键来实现时钟的可调功能。

实现时钟可调功能：

利用独立按键调节：

用shi、fen、miao代表。

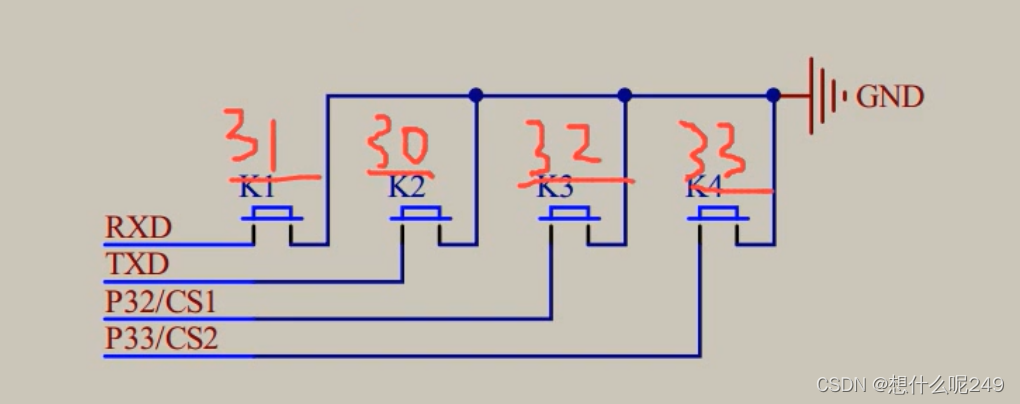

四个独立按键对应四个接口，P31、P30、P32、P33，等于0时表示按下。（用if语句，当等于0时执行什么操作。）

技巧：可给这些口命名，则后续写代码时方便。

 使按下调整时间按键时闪烁：

原理：定义一个量（Timesetflashflag），利用定时中断程序使得数码管上的数每隔一段时间不显示，（Timesetflashflag==0时不显示，=1时显示）则产生闪烁的效果

再用一个if语句让其再按键按下的情况且imesetflashflag==0的情况下，使得数码管显示不显示。

闹钟部分：

设置时钟：

与时钟调节部分相同。这是此时用shi1、fen1、miao1代表。

按键调节：

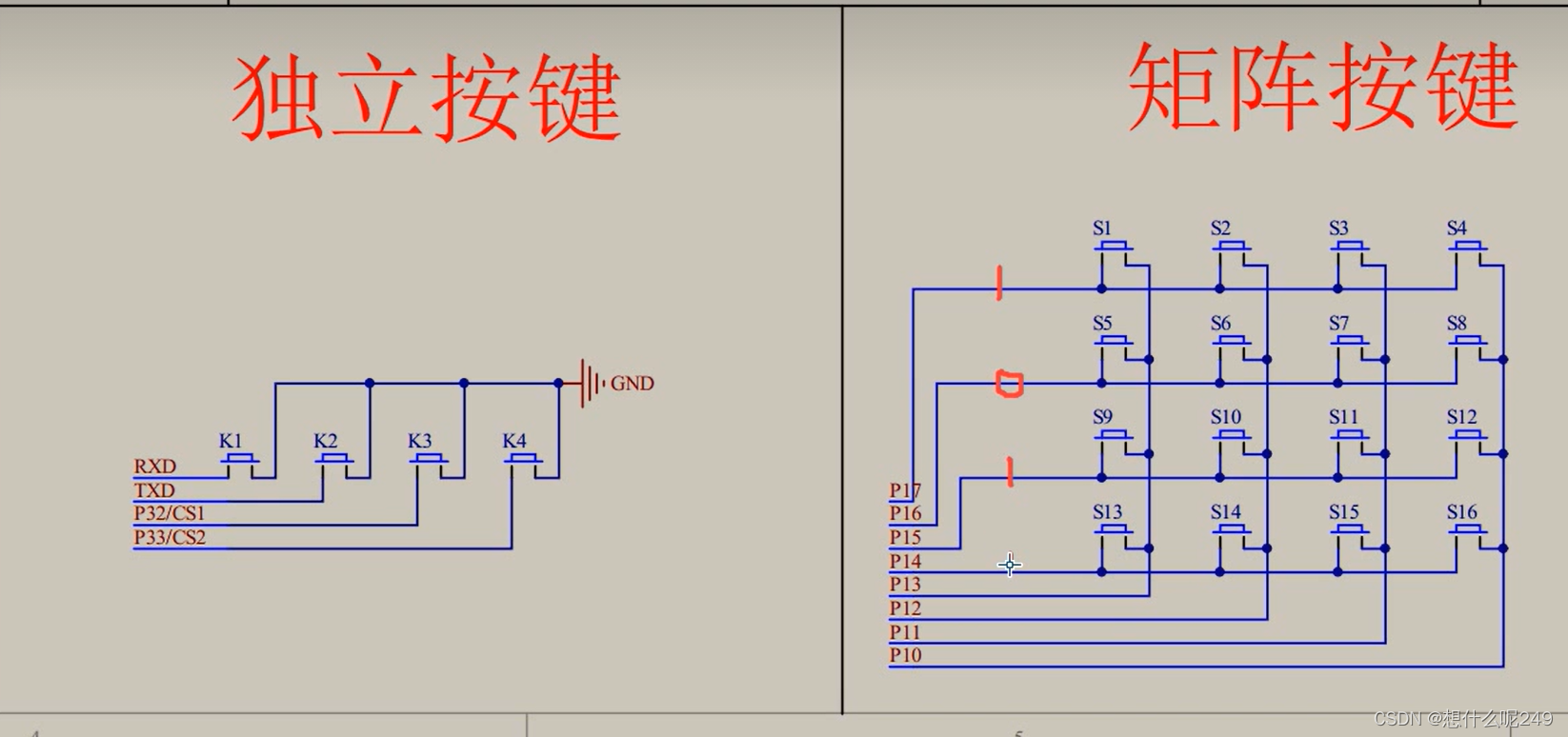

利用矩阵键盘来进行：（输入扫描）

对比独立按键与之原理相似。

例：按行扫描，如图101那三条线代表选择哪一行，0表示选中。

        剩下四条线代表选中的行中的哪一个。

        按列扫描的话，则是从那个下面开始数下面的三条线代表选中那一列，上面四条线代表选中            这列的哪一个。

 闹钟响：

利用蜂鸣器，当shi1=shi、fen1=fen、miao1=miao时，则蜂鸣器就响。
