ER图学习笔记（附各个图型的举例，实战案例）

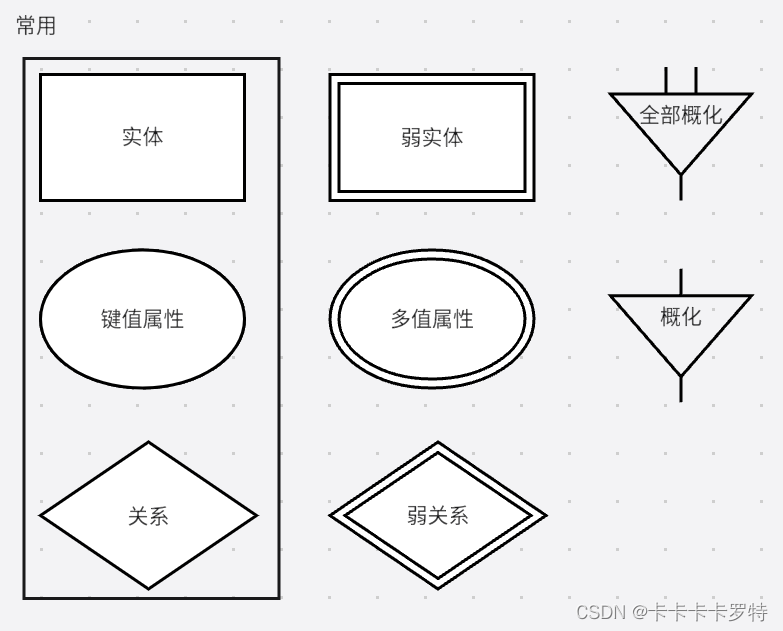

ER图常用图形如下：

ER图图形含义详解

实体（长方体）：

实体字面意思就是实际存在的，例如商品，货物，用户。

属性（椭圆）：

属性我们不陌生，就是一个物品的一些特征，在ER图里面就是实体所拥有的特征，例如：商品所拥有的属性有id，商品名称，价格。用户拥有的属性有id，姓名，年龄，性别，电话。

关系（菱形）：

字面意思就是实体与实体之间的关系；用户和商品之间为购买关系。

弱实体（双实线长方形）：

如果一个实体依赖于另一个实体而存在，那么这个实体就是弱实体。很好理解，依赖的别人的就是弱者。一般用于存在包含关系的实体之间，例如学生和成绩之间，成绩就是弱实体，因为成绩依赖于学生，没有学生就没有成绩。

多值属性（双实线椭圆）：

实体可能拥有多个不一样数值的同一属性，例如用户可能拥有多个电话号码，但电话号码是同一个属性，身份证号码只有一个不是多值属性。

可选属性：

并不是所有的属性都必须有值，有些属性的可以没有值，这就是可选属性，在椭圆的文字后用（O）来表示.

派生属性（虚线椭圆）：

派生也就是可以推导，例如一个人的年龄，就是派生属性，因为可以根据身份证号推导出来。

联系属性：

联系属于用户表示多个实体之间联系所具有的属性，一般来讲多对多的两个实体的联系具有联系属性，在一对一和一对多的实体联系中联系属性没有必要。

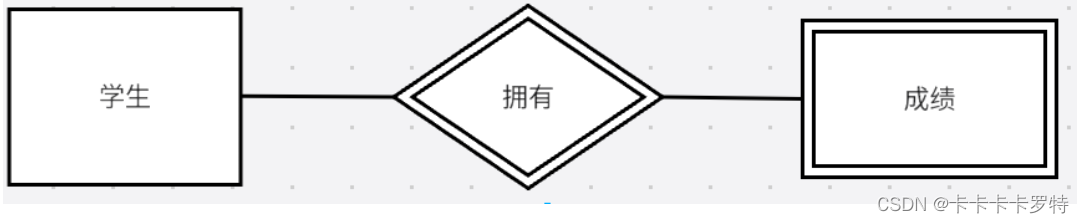

弱关系（双实线菱形)：

弱关系用于弱实体和实体之间的关系，例如学生和成绩，学生拥有成绩，这个拥有就是一个弱关系

ER图中的三种关联关系

一对一：一个实体和另一个实体之间只存在一对一的关系，例如：用户和身份证之间。

一对多：一对多就是一个实体之间和另一个实体存在一对多的关系，用户和电话号码之间，一个用户有多个号码，反过来就是多对一

多对多：一个实体和另一个实体之间存在多对多的关系，例如：用户和商品之间，商品可以被多个用户所拥有，用户也可以有多个商品。

概化（单竖线倒三角）

概化就是分组，例如商品有服装类，数码类，食品类

全概化（双竖线倒三角）

全概化也是分组，但是这里是商品只有服装类，数码类，食品类。

在绘制ER图的过程种主键加下划线，外键加下划虚线

这里推荐一个绘制ER图的网页：ProcessOn思维导图流程图-在线画思维导图流程图_在线作图实时协作

实战：

https://www.processon.com/v/66693553f6d07f43a103ecba?cid=6656ecae8d26e42f4a7b8191



————————————————————

user

（用户表）

• user_id：用户ID，主键，自增

• email：邮箱地址，唯一标识

• password：密码（加密存储）

• user_name：用户名

• avatar：头像URL或路径

• personal_ signature: 个性签名

• sex: 性别

• tel: 联系电话

• create_time：创建时间，默认值为当前时间戳

————————————————————

store

（店铺表）

• store_id：店铺ID，主键，自增

• user_id：用户ID，外键关联user表的user_id

• store_name：店铺名称

• store_introduction：店铺介绍

• store_address：店铺地址

• status：店铺状态（例如：正在休息 ，正常营业）

• disable_admin_id：禁用该店铺的管理员ID（如果适用）

————————————————————

clothes

(服装表)

• clothes_id 主键 (服装Id)

• category_id 外键（类别 Id）

• brand（品牌名）

• clothes_introduction （服装简介）

• size（尺寸）

• material（原料类别（例：纯棉））

• code（服装货号）//*

————————————————————

order

(订单表)

• order_id :订单id

• store_id :店铺id

• total_amount :（订单总价）

• create_time : （订单创建时间）

————————————————————

cost

盈余表

• cost_id :盈余的id

• store_id : 店铺id

• sales_revenue : 销售额

• cost_of_goods :商品成本

• gross_margin_rate ：利率：（销售额-商品成本）/销售额

————————————————————

category

（种类）

• category_id:类别id

• category_name:类别名称

• category_description:类型介绍

• note:类型备注

————————————————————

store_clothes

(店铺_服装中间表)

• store_id ： (店铺id)

• clothes_id ：（服装id)

• quantity ：（此服装的数量）

• status :（状态 例如（缺货，有货））

• supply_price :(单件的进货价)

• supply_total_price :（此服装的总价）

• storage_time （存储的时间 包括更新存储的时间）

————————————————————

clothes_order

(店铺_服装中间表)

• clothes_id :服装id

• order_id: 订单id

• sale_price: 服装单价

• quantity :该服装数量

• sale_total :该服装总价

————————————————————

admin

（管理员表）

• admin_id :管理员id

• account :管理员账户

• password :管理员密码

• name :管理员姓名

• avatar:头像

• create_admin_id:注册管理员的id

• craete_time:注册时间

————————————————————

admin_user_action

(管理员管理用户表)

• action_id:管理员id

• user_id:用户id

• admin_id:管理员id

• action_type:执行操作的类型例如：禁用

• action_date:执行操作时间

• note:备注，填写执行操作的原因

————————————————————

admin_store_action

(管理员管理店铺表)

• action_id:执行操作id 主键

• admin_id:管理员id

• store_id:店铺id

• action_type:执行操作的类型例如：禁用

• action_date:执行操作时间

• note:备注，填写执行操作的原因
